化工自动化仪表作业考试题库-化工测量与仪表

化工自动化控制仪表考试题库含答案1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。

（ B ）A、相对误差B、绝对误差C、准确度2、【单选题】()指用多个相同的模块或部件实现特定功能或数据处理。

（ C ）A、故障安全B、容错C、冗余3、【单选题】CENTUMCS3000R3系统中,系统状态画面显示FCS上有一红叉时,表示该设备()。

（ A ）A、有故障,不能工作B、有故障,但能工作C、备用状态4、【单选题】GMR70三冗余容错控制系统常用做各种场所的紧急停车系统,它是()公司的产品。

（ B ）A、ABBB、SIEMENSC、GE5、【单选题】Profibus数据链路层识别两种设备类型是()。

（ A ）A、主设备、从设备B、基本设备,从设备C、主设备、网桥6、【单选题】SCADA系统是基于计算机、通讯和()技术发展起来的一种数据采集与控制系统,是数字化应用的基础。

（ B ）A、可视化B、控制C、检测7、【单选题】一般情况下既要求调节又要求切断时,选用的有()。

（ A ）A、单座阀B、蝶阀C、隔膜阀8、【单选题】三相四线制供电线路中,端线与端线之间的电压是()V。

（ B ）A、311B、380C、2209、【单选题】下列叙中,正确的是()。

（ B ）A、阀门定位器的输出信号大小与输入信号的大小成正比B、阀杆行程与阀门定位器的输入信号大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比10、【单选题】不能称为调节阀的辅助装置的是()。

（ C ）A、阀门定位器和手轮B、减压装置C、反馈杆D、转换器11、【单选题】专业从事机动车驾驶人员需戴()变色镜,保护眼睛。

（ C ）A、墨色B、橙色C、防冲击12、【单选题】串级控制系统中对进入其中的干扰有较强的克服力的是()。

（ B ）A、主控制器B、副控制器C、主回路13、【单选题】使用活塞式压力计校验压力表的常用方法有两种,一种是砝码比较法校验压力表,另一种是()校验压力表。

化工自动化控制仪表考试试题（含答案）1、【单选题】CENTUMCS3000R3系统中,现场控制站KFCS中节点单元的ESB总线从接口模件上的指示灯()亮时表示该模件的硬件正常。

（B）A、SELB、STATUSC、RSP2、【单选题】CENTUMCS3000R3系统中,系统状态画面显示FCS上有一红叉时,表示该设备()。

（A）A、有故障,不能工作B、有故障,但能工作C、备用状态3、【单选题】CENTUMCS3000系统中,SV是()。

（B）A、输出值B、给定值C、测量值4、【单选题】MF8型手提式干粉灭火器的喷射距离大于等于()m。

（A）A、5B、3C、65、【单选题】一个平置的双金属片,如果上面膨胀系数大,下面膨胀系数小,温度升高时,如何变化()。

（A）A、向下弯曲B、向上弯曲C、延长6、【单选题】三通阀常用于()。

（B）A、高温场合B、换热器旁路调节C、泄漏等级高的场合7、【单选题】二位四通电磁阀大量用于()控制。

（B）A、连续B、顺序C、遥控8、【单选题】以下属于直读式物位仪表的是()。

（B）A、差压变送器B、玻璃板液位计C、浮筒液位计9、【单选题】仪表管道内介质是液体的管子称为()。

（B）A、保护管B、导压管C、伴热管10、【单选题】仪表精度等级是根据已选定的仪表()和工艺生产上所允许的最大绝对误差求最大允许百分误差(即引用误差、折合误差)来确定的。

（B）A、零点B、量程C、稳定性11、【单选题】先整定副控制器,后整定主控制器的方法,是串级控制回路控制器的参数整定的()。

（A）A、两步整定法B、一步整定法C、三步整定法12、【单选题】关于均匀控制回路的特点叙述错误的是()。

（A）A、可以实现两个变量的精确控制B、两个变量的控制工程应该是缓慢变化的C、两个变量都是变化的,不是恒定不变的13、【单选题】关于并联管道对调节阀正常运行带来的影响,正确的说法是()。

（B）A、对调节阀的流量特性没有影响B、会使系统总流量增加C、会使调节阀的可调比增加14、【单选题】分程控制回路的两个控制阀的流量系数分别为C1=4,C2=100,可调范围分别为R1=R2=30;分程后的可调范围为R=()。

题库一、填空题：1、温度是表征物体及系统----------------------的物理量。

2、热电偶的测量原理是基于热电偶的热电效应，热电效应包括温差电势和---------------两部分。

3、热电偶的分度表是在参比温度为-------------的条件下得到的。

4、补偿导线通常在-----------------范围内其热电特性与热电偶本身几乎完全一样。

5、热电阻是基于金属导体的-------------------随温度的变化而变化的特性来进行温度测量的。

6、热电阻温度系数愈大，其------------------------变化也愈灵敏。

7、动圈式指示仪表是由测量线路和-------------------两部分组成。

8、动圈式仪表是一种---------------显示仪表。

9、铂热电阻的测温范围一般为-----------------------------------。

10、数字显示仪表的分辨率是指数字仪表------------------------改变一个字时的输入量值。

11、常用测压方法有三种，即-------------------------、弹性变形法和电测压方法。

12、一般在被测压力较稳定的情况下，正常操作压力值应该为量值的--------------------。

13、节流式流量计的测量原理是利用流体流经节流装置时所产生的---------------实现流量测量的。

14、节流装置属于----------------------------、变压差的一种测量方法。

15、转子流量计属于恒压差，----------------------------的一种测量方法。

16、涡街流量计是根据-----------------------的原理而进行测量的一种流量仪表。

17、对象特性是指对象在输入作用下，其输出变量------------------------------的特性。

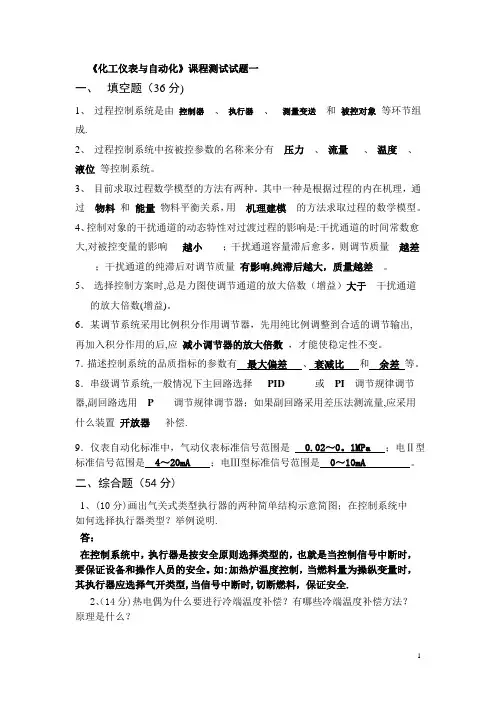

《化工仪表与自动化》课程测试试题一一、填空题（36分)1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成.2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。

3、目前求取过程数学模型的方法有两种。

其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。

4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____；干扰通道容量滞后愈多，则调节质量__越差____；干扰通道的纯滞后对调节质量_有影响,纯滞后越大，质量越差__。

5、选择控制方案时,总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数(增益)。

6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出,再加入积分作用的后,应_减小调节器的放大倍数_，才能使稳定性不变。

7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。

8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量,应采用什么装置_开放器___补偿.9．仪表自动化标准中，气动仪表标准信号范围是0.02～0。

1MPa；电Ⅱ型标准信号范围是4～20mA；电Ⅲ型标准信号范围是0～10mA。

二、综合题（54分)1、(10分)画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明.答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。

如:加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型,当信号中断时,切断燃料，保证安全.2、（14分)热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的.但实际中热电偶冷端温度不等于零,且经常波动，这必然造成输出减少,所以要进行热电偶的冷端温度补偿。

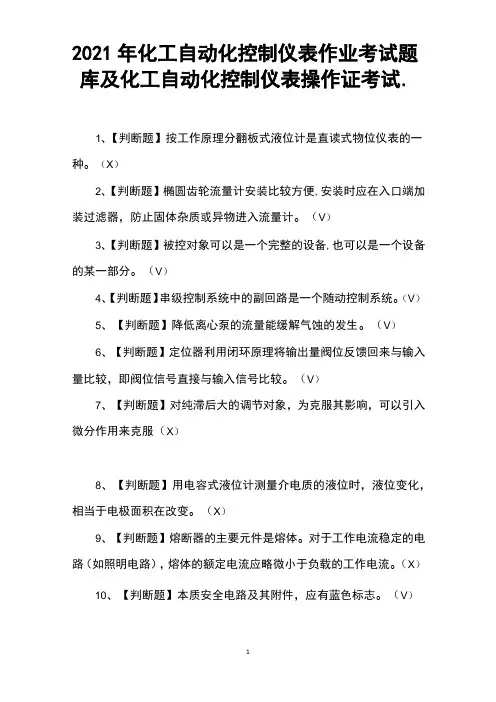

2021年化工自动化控制仪表作业考试题库及化工自动化控制仪表操作证考试.1､【判断题】按工作原理分翻板式液位计是直读式物位仪表的一种。

（X）2､【判断题】椭圆齿轮流量计安装比较方便,安装时应在入口端加装过滤器，防止固体杂质或异物进入流量计。

（V）3､【判断题】被控对象可以是一个完整的设备,也可以是一个设备的某一部分。

（V）4、【判断题】串级控制系统中的副回路是一个随动控制系统。

（V）5、【判断题】降低离心泵的流量能缓解气蚀的发生。

（V）6、【判断题】定位器利用闭环原理将输出量阀位反馈回来与输入量比较，即阀位信号直接与输入信号比较。

（V）7、【判断题】对纯滞后大的调节对象，为克服其影响，可以引入微分作用来克服（X）8、【判断题】用电容式液位计测量介电质的液位时，液位变化，相当于电极面积在改变。

（X）9、【判断题】熔断器的主要元件是熔体。

对于工作电流稳定的电路（如照明电路），熔体的额定电流应略微小于负载的工作电流。

（X）10、【判断题】本质安全电路及其附件，应有蓝色标志。

（V）11､【判断题】安装雷达液位计时应避开进料口､进料帘和旋涡。

3）12､【判断题】气体通过填料间歇流动时,气液流的湍动性对传质过程是不利的。

（X）13､【判断题】液位变化时,浮球式液位计浮球所受的浮力也跟着变化，因而可以测出液位的髙低。

（X）14、【判断题】BCD码是用4个二进制数表示的十六进制数。

（X）15､【判断题】在玻璃板液位计的上下阀内往往装有钢球，是没有什么用途的。

（X）16、【判断题】一个控制器来操纵几台控制阀，并且是按输出信号的不同区间操作不同的阀门，这种控制方式通常称为是分程控制。

3）17、【判断题】双位控制规律的输出是一个等幅震荡的过程。

（V）18、【判断题】节流装置在水平管道上安装时，取压口一般设在法兰、环室或者夹紧件上。

（V）19、【判断题】直通单座调节阀适用于小口径、低压差、泄漏量要求小的场合。

（V）20、【判断题】“L/h；Kg/h”这些符号都是表示流量的单位，它们表示的是质量流量的单位。

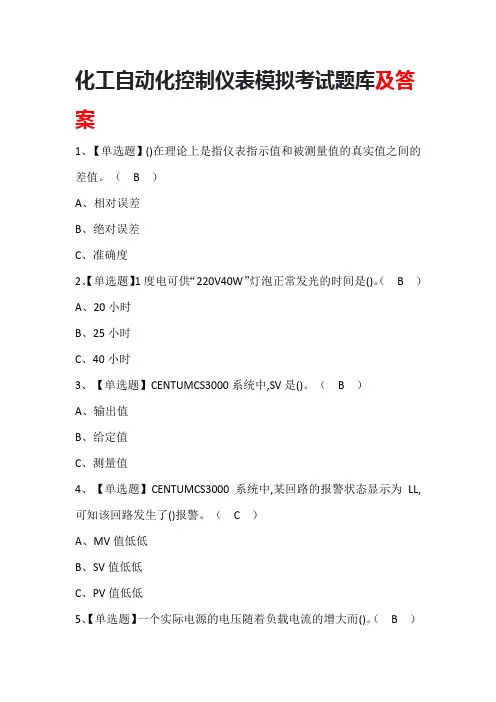

化工自动化控制仪表模拟考试题库及答案1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。

（ B ）A、相对误差B、绝对误差C、准确度2、【单选题】1度电可供“220V40W”灯泡正常发光的时间是()。

（ B ）A、20小时B、25小时C、40小时3、【单选题】CENTUMCS3000系统中,SV是()。

（ B ）A、输出值B、给定值C、测量值4、【单选题】CENTUMCS3000系统中,某回路的报警状态显示为LL,可知该回路发生了()报警。

（ C ）A、MV值低低B、SV值低低C、PV值低低5、【单选题】一个实际电源的电压随着负载电流的增大而()。

（ B ）A、增大B、降低C、不变6、【单选题】一个控制器在相同输入偏差的情况下,随着积分时间的增加,最大偏差()。

（ B ）A、逐渐加大B、逐渐减小C、先增加,后减小7、【单选题】一台差压变送器的测量范围为0~30KPa,现零点正迁移50%,则表的量程为()KPa。

（ C ）A、15B、30C、458、【单选题】下列选项中,会造成物料泄漏的是()。

（ C ）A、物料的压力高B、物料的温度高C、管线腐蚀9、【单选题】下面是关于绝对压力的表达式,其中正确的表达式是()。

（ C ）A、P绝=P表-P大B、P绝=P大+P负。

C、P绝=P大-P负10、【单选题】从事有()、热水、热地作业时应穿相应胶鞋。

（ A ）A、腐蚀性B、硬地C、检修作业11、【单选题】以下属于浮力式物位仪表的是()。

（ B ）A、差压变送器B、沉筒式液位计C、压力变送器12、【单选题】仪表精度等级是根据已选定的仪表量程和工艺生产上所允许的最大()求最大允许百分误差(即引用误差、折合误差)来确定的。

（ A ）A、绝对误差B、相对误差C、测量范围13、【单选题】仪表自动化工程设计的基本任务是为生产过程和机组设计一套()。

（ B ）A、监视系统B、监控及管理系统C、控制系统14、【单选题】保护接零就是将电气设备的金属外壳接到()上。

化工自动化控制仪表作业考试题库试卷1、（判断题）电动执行机构是由电动机带动减速装置，在电信号的作用下产生直线运动和角度旋转运动。

参考答案：正确2、（判断题）热电阻温度计是把温度的变化通过测温元件-热电阻转换为电阻值的变化来测量温度的。

参考答案：正确3、（判断题）执行器除了能够控制压力、温度、流量外，还能够在装置的安全方面起着重要作用。

参考答案：正确4、（判断题）用压力变送器测量开口容器的液位，如果在安装好以后，因为维护需要，将仪表安装位置下移，仪表的指示是不变的。

参考答案：错误5、（判断题）调节阀填料放得越多越好。

参考答案：错误6、（判断题）涡街流量计的漩涡频率f信号的检测方法很多，有热学法检测、有差压法检测。

参考答案：正确7、（判断题）当接人的负荷超过P1C允许的限制值时，应采用外接继电器或接触器转换。

参考答案：正确8、（判断题）气动薄膜执行机构其薄膜的有效面积越大，推力越小。

参考答案：错误9、（判断题）无弹簧活塞执行机构它的活塞随气缸两侧的压差而移动，气动活塞式执行机构允许操作压力可达700KPa,因为没有弹簧抵消力，所以有很大的输出推力参考答案：正确10、（判断题）烟尘的颗粒直径在0.1μm以下。

参考答案：正确11、（判断题）按工作原理分翻板式液位计是直读式物位仪表的一种。

参考答案：错误12、（判断题）石墨填料在使用时比四氟乙烯填料回差大。

参考答案：正确13、（判断题）有机化合物的反应一般为离子反应，反应速率较慢。

参考答案：错误14、（判断题）当阀体直立，阀杆下移时，阀芯与阀座间的流通面积减小的称为正装。

参考答案：正确15、（判断题）当碱液进入眼睛时，浸入眼角膜会引起视力下降或失明。

参考答案：正确16、（判断题）机泵清理卫生时，转动的部件应小心擦拭。

参考答案：错误17、（判断题）本质安全线路和非本质安全线路可共用一根电缆，合穿一根保护管。

参考答案：错误18、（判断题）摄氏温标的IOOC和Oc之间的划分是IOO等分，而华氏温标对于冰的融点和水的沸点划分是180等分。

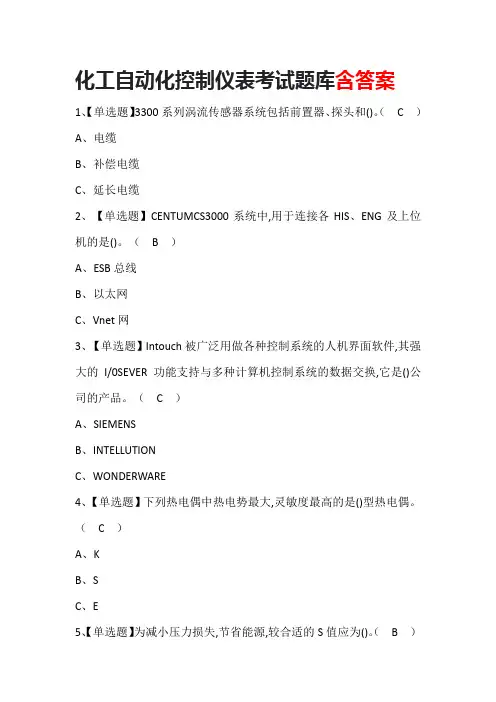

化工自动化控制仪表考试题库含答案1、【单选题】3300系列涡流传感器系统包括前置器、探头和()。

（ C ）A、电缆B、补偿电缆C、延长电缆2、【单选题】CENTUMCS3000系统中,用于连接各HIS、ENG及上位机的是()。

（ B ）A、ESB总线B、以太网C、Vnet网3、【单选题】Intouch被广泛用做各种控制系统的人机界面软件,其强大的I/0SEVER功能支持与多种计算机控制系统的数据交换,它是()公司的产品。

（ C ）A、SIEMENSB、INTELLUTIONC、WONDERWARE4、【单选题】下列热电偶中热电势最大,灵敏度最高的是()型热电偶。

（ C ）A、KB、SC、E5、【单选题】为减小压力损失,节省能源,较合适的S值应为()。

（ B ）A、S>0.6B、S=0.1C、S=0.3-0.66、【单选题】从事()作业时应穿耐油胶鞋。

（ C ）A、机加工B、酸碱类C、各种油类7、【单选题】仪表管道内介质是液体的管子称为()。

（ B ）A、保护管B、导压管C、伴热管8、【单选题】单位时间内流过单位截面积流体的质量称为()。

（ B ）A、流速B、质量流速C、平均流速9、【单选题】厂内机动车装载货物超高、超宽时,必须经厂内()管理部门审核批准。

（ A ）A、安全B、环保C、监察10、【单选题】压力变送器一般是由两大部分组成:测量部分即()和信号转换部分即(杠杆、负反馈结构和电子放大电路)。

（ C ）A、测量膜盒B、特性变形C、压力传感器11、【单选题】变比值控制系统实际上是一种()控制系统。

（ C ）A、前馈B、分程C、前馈串级12、【单选题】口径较大、大流量、低压差的场合应选用()。

（ C ）A、偏心阀B、球阀C、蝶阀13、【单选题】同一温度下,相同规格的四段导线,导线的电阻最小的是()。

（ A ）A、银B、铜C、铝14、【单选题】在企业网络信息集成系统结构中,现场总线位于()。

化工自动化控制仪表作业考试题库（含答案）1、【单选题】()填料是一种新型调节阀填料,具有密封性好、润滑性好、化学惰性强、耐腐蚀、耐高低温等优点,缺点是摩擦力大。

（ A ）A、石墨环B、聚四氟乙烯V形圈C、石棉-聚四氟乙烯2、【单选题】()是安全仪表系统在故障时按一个已知的预定方式进入安全状态。

（ C ）A、容错B、冗余C、故障安全3、【单选题】3300系列涡流传感器系统包括前置器、探头和()。

（ C ）A、电缆B、补偿电缆C、延长电缆4、【单选题】CENTUMCS3000系统中,现场控制站FCS中()的功能是当FCU的供电单元故障时确保CPU的数据不丢失。

（ B ）A、处理器卡B、电池单元C、总线接口卡5、【单选题】Profibus数据链路层识别两种设备类型是()。

（ A ）A、主设备、从设备B、基本设备,从设备C、主设备、网桥6、【单选题】一个控制器同时控制两个或两个以上的调节阀,每个调节阀根据工艺的要求在控制器输出的一段信号范围内进行动作的是()控制系统。

（ A ）A、分程B、串级C、比值7、【单选题】三相鼠笼式异步电动机在结构上主要是由定子和转子组成的,转子是电动机的旋转部分,它的作用是()。

（ C ）A、输出电压B、输出磁场C、输出机械转矩8、【单选题】下列阀门中,由系统中某些参数的变化而自动启闭的是()。

（ B ）A、旋塞阀B、减压阀C、闸阀9、【单选题】介质中含悬浮颗粒,并且粘度较高,要求泄漏量小应选用()阀门比较合适。

（ A ）A、偏心阀B、球阀C、角形阀10、【单选题】从事检修、机床作业的工人应穿()。

（ B ）A、皮鞋B、防穿刺鞋C、胶鞋11、【单选题】保护接零就是将电气设备的金属外壳接到()上。

（ B ）A、大地B、中性线C、避雷针12、【单选题】关于并联管道对调节阀正常运行带来的影响,正确的说法是()。

（ B ）A、对调节阀的流量特性没有影响B、会使系统总流量增加C、会使调节阀的可调比增加13、【单选题】利用标准节流装置测量流量时,在距离节流装置前后各有()D长的一段直管段的内表面上,不能有凸出物和明显的粗糙或不平现象。

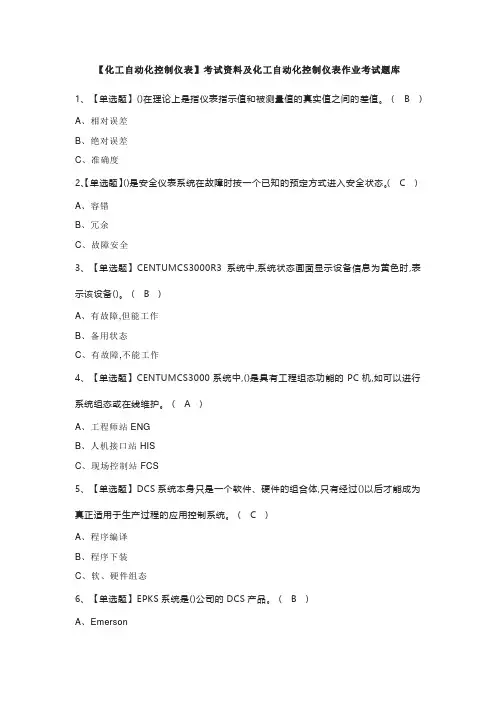

【化工自动化控制仪表】考试资料及化工自动化控制仪表作业考试题库1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。

（ B ）A、相对误差B、绝对误差C、准确度2、【单选题】()是安全仪表系统在故障时按一个已知的预定方式进入安全状态。

（ C ）A、容错B、冗余C、故障安全3、【单选题】CENTUMCS3000R3系统中,系统状态画面显示设备信息为黄色时,表示该设备()。

（ B ）A、有故障,但能工作B、备用状态C、有故障,不能工作4、【单选题】CENTUMCS3000系统中,()是具有工程组态功能的PC机,如可以进行系统组态或在线维护。

（ A ）A、工程师站ENGB、人机接口站HISC、现场控制站FCS5、【单选题】DCS系统本身只是一个软件、硬件的组合体,只有经过()以后才能成为真正适用于生产过程的应用控制系统。

（ C ）A、程序编译B、程序下装C、软、硬件组态6、【单选题】EPKS系统是()公司的DCS产品。

（ B ）A、EmersonB、HoneywelC、FOXBORO7、【单选题】一般情况下,控制器参数整定不合理会产生周期性的激烈振荡。

其中()引起振荡周期最短。

（ A ）A、积分时间过小B、比例度过小C、微分时间过大8、【单选题】一般情况下既要求调节又要求切断时,选的有()。

（ B ）A、蝶阀B、单座阀C、隔膜阀9、【单选题】下列控制系统中,属于开环控制的是()。

（ B ）A、定值控制B、前馈控制C、随动控制10、【单选题】从事计算机、焊接及切割作业、光或其它各种射线作业时,需佩戴专用()。

（ C ）A、防护罩B、防护网C、防护镜11、【单选题】以下不属于物位仪表的检测对象的是()。

（ B ）A、液位B、密度C、界位12、【单选题】关于并联管道对调节阀正常运行带来的影响,正确的说法是()。

（ B ）A、对调节阀的流量特性没有影响B、会使系统总流量增加C、会使调节阀的可调比增加13、【单选题】可编程序控制器及其外围设备,都按易于与()联成一个整体,易于扩展其功能的原则设计。

《化工仪表与自动化》习题集一、填空1、按误差数值表示的方法，误差可分为、、。

2、非线性误差是指检验曲线与相应直线之间的，若无其他规定，非线性误差是对输出而言的，按量程的表示。

3、“Pa”的单位太小，工程上习惯从“帕”的1×106倍为压力单位即符号表示。

4、常见的弹簧管式压力表有和。

5、霍尔式压力测量仪表是以为基础的电测型压力表。

6、压力式液位计一般适用于测量容器的液位，差压式液位计一般适用于测量容器的液位。

7、物位测量仪表是指。

8、浮筒式液位计的校验有和两种方法。

9、热电偶的补偿方法有、、、法。

10、在工业测量中热电阻接线方式有三种和，其中使引线电阻变化对指示的影响小得多。

11、绝对误差等于与之差。

12、变差是仪表在外界条件不变的情况其和。

13、按误差出现的规律，误差分为、、。

14、弹簧管式压力表主要由、、、等几部分组成。

15、一块压力表在现场的安装一般包括、和等内容。

16、电容式液位计是将液位的变化转换成的变化来进行液位测量的，它由和两部分组成。

17、核辐射液位计中，被测介质不同，吸收射线的能力也不同，一般是固体，吸收能力最强，次之，最弱。

18、在国际温标中同时使用和，其关系为。

19、热电偶补偿导线的作用为。

20、电阻式温度计的原理为。

21、按出现误差的规律，误差分为：、、。

22、在整个测量过程中保持不变的误差是误差。

23、测量范围－100℃～－20℃的下限值，上限值量程。

24、仪表的精度不仅与有关，还与仪表的有关。

25、液柱式压力计一般常用于、和的测量，也可以作为实验室中精密测量低压和校验仪表用。

26、压力的法定计量单位是，符号表示为。

27、一般将、、总称为物位。

28、工业用核辐射仪表的射线有、、，也有用的。

29、热电偶产生热电势的条件是，。

30、按误差使用条件来分，误差可分为误差、误差。

31、测量范围－100℃～0℃的下限值，上限值，量程。

32、弹性式压力测量仪表常用的弹性元件有式、式、等。
