止水钢板技术交底

止水钢板安装技术交底
交底内容：
一、施工准备
1、作业条件:结构顶板、底板、侧墙、后浇带钢筋安装过程中。

2、材料准备
3mm 厚止水钢板(≥200mm,燕尾150°，50mm ）
焊条：焊条必须有出厂合格证，焊条的牌号应符合规范要求。

3、主要机具：
电焊机、切割机、钢丝刷。

4、技术准备
（1）焊工必须有焊工证书。

（2）电源应符合要求。

（3）作业场地应有安全防护设施，以及防火和必要的通风措施，防止放生烧伤、触电、中毒及火灾等事故。

二、质量要求
要求质量一次验收合格率达到100%。

主控项目
拼接钢板平顺、位置准确、与主体钢筋连接稳固。

一般项目
（1）焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

单位工程 名 称
施工单位 日期 施工部位
施工内容 止水钢板安装
顶板施工缝防水示意图底板施工缝防水示意图
墙体水平方向施工缝构造示意图
2、后浇带部位防水处理
地下周边防水混凝土墙体防水后浇带施工节点处理及基础底板后浇带施工节点处理、顶板后浇带施工节点处理详图1-1、1-2。

(注：图中后浇带宽度仅为示意，具体以图纸为准，此处只对做法、构造做描述）。

图1-1基础底板后浇带节点示意图
图1-2地下一层顶板后浇带节点示意图。

施工单位工程技术交底编号：工程名称衢时代未来大厦项目分部（分项）工程名称防水工程施工单位北京建工集团有限责任公司交底日期2020.04.15 交底提要止水钢板施工技术交底交底内容：一、施工准备1.材料及主要机具：（1）进场的止水钢板必须符合设计要求，并有出厂合格证。

（2）主要机具；切割机，电焊机等。

2.作业条件：（1）机械设备已调试完毕。

（2）现场具备止水钢板安装条件。

3.设计要求：单块镀锌止水钢板材质为Q235B，长度为2000mm，3mm厚、宽度300mm、折边部位为50mm。

二、止水钢板施工1.同方向连接的两块止水钢板采用搭接焊，搭接50mm并双面满焊，水平和竖向连接的两块止水钢板采用对接焊，四周满焊，焊缝饱满，无夹渣，焊缝高度不小于3mm。

2.止水钢板设置方向①地下室底板与周边外墙导墙300mm高部位钢板止水带方向②底板后浇带部位钢板止水带设置方向②地下室外墙后浇带部位钢板止水设置方向③地下室顶板楼板钢板止水带设置方向3.止水钢板摆放部位的节点做法要求：①遇到转角处a、通过转角部位的时候不能直接转角处拼接，必须用整块止水钢板弯折连续通过阴阳角后才允许进行搭接焊。

b、搭接焊的部位至少应离开阴阳角300mm以上。

c、搭接部位上下、左右均需满焊，应量好尺寸后焊接成型了再安装过去，避免安装好后无法进行紧密的焊接，尽量减少安装后再焊接的数量。

②遇到柱、梁a、止水钢板通过柱子的时候应贯通设置，将箍筋做出开口箍形状。

b、开口箍筋需制作成两侧带脚的，以便于止水钢板进行焊接。

c、单面焊接时不低于10d，焊接时不能将止水钢板焊穿或者焊透。

d、必须设置牢靠的支撑点，避免引起柱子偏位。

三、质量验收1.止水钢板的朝向是否准确，翘边应朝向有水一侧（包括塔吊基础施工缝处）。

2.检查止水钢板是否有翘曲，弯折、变形、锈蚀等问题。

3.检查止水钢板是否居中设置，钢板中心位置与标高是否准确无误。

4.固定止水钢板的钢筋骨架是否牢固可靠，焊接质量是否达标。

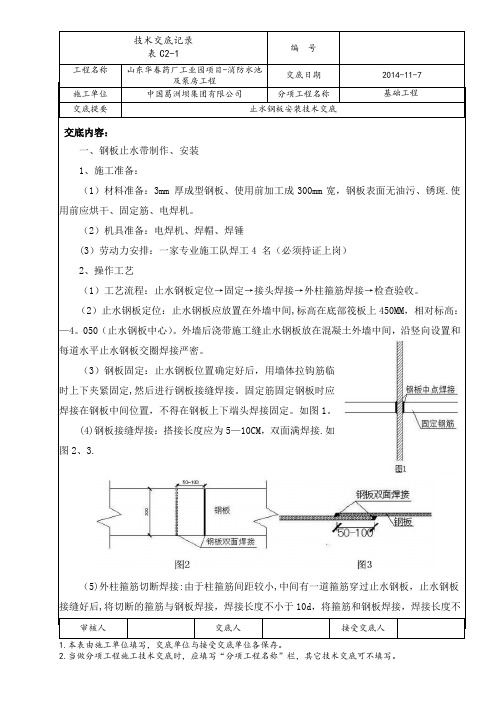

及泵房工程交底日期 2014-11-7 施工单位 中国葛洲坝集团有限公司分项工程名称基础工程交底提要止水钢板安装技术交底审核人交底人接受交底人交底内容：一、钢板止水带制作、安装 1、施工准备：（1）材料准备：3mm 厚成型钢板、使用前加工成300mm 宽，钢板表面无油污、锈斑.使用前应烘干、固定筋、电焊机。

（2）机具准备：电焊机、焊帽、焊锤(3）劳动力安排：一家专业施工队焊工4 名（必须持证上岗） 2、操作工艺（1）工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。

（2）止水钢板定位：止水钢板应放置在外墙中间,标高在底部筏板上450MM ，相对标高：—4。

050（止水钢板中心）。

外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。

（3）钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定,然后进行钢板接缝焊接。

固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。

如图1。

(4)钢板接缝焊接：搭接长度应为5—10CM ，双面满焊接.如图2、3.（5)外柱箍筋切断焊接:由于柱箍筋间距较小,中间有一道箍筋穿过止水钢板，止水钢板接缝好后,将切断的箍筋与钢板焊接，焊接长度不小于10d ，将箍筋和钢板焊接，焊接长度不及泵房工程交底日期 2014-11-7 施工单位 中国葛洲坝集团有限公司分项工程名称基础工程交底提要止水钢板安装技术交底审核人 交底人 接受交底人小于10d ,将箍筋和钢板焊死。

做法具体见如图4。

（6）检查验收：止水钢板焊好后，应进行自 检,检查有无沙眼、断焊、漏焊或焊缝不饱满之处,不符合要求的进行返工处理。

检查合格后,报监理工程师检查验收。

二、成品保护措施1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。

2、在模板合模前再一次对止水钢板的位置和外观进行检查，发现问题及时处理. 三、职业健康、安全、文明施工注意事项1、作业人员必须持证上岗，进入现场必须戴好安全帽.2、电焊机必须双线到位，一次线长不得大于15M,二次线不得大于5M ，不得借用钢筋做地线，电焊机接线必须有专职电工接线。

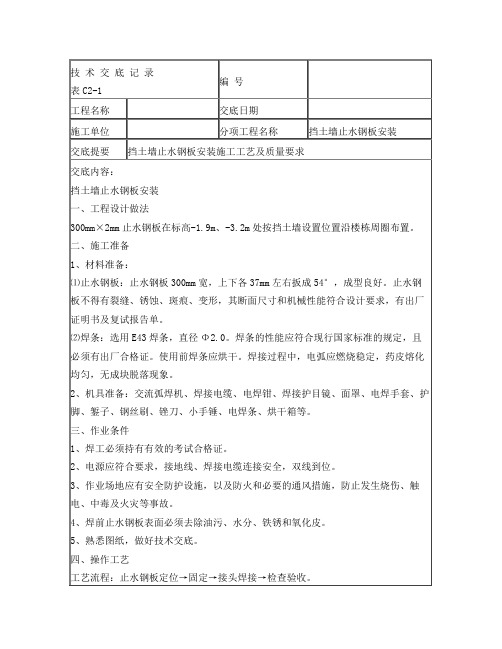

1 施工准备1.1 材料及主要机具：1.1.1 止水钢板：止水钢板的宽度、厚度必须符合设计要求，钢板止水带300mm宽，左右各30mm,上下扳成60度，成型良好。

1.1.2 焊条：焊条的牌号应符合规范要求。

1.1.2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

1.1.2.3 焊条必须有出厂合格证。

1.2 作业条件：1.2.1 焊工必须持有有效的证书。

1.2.2 电源应符合要求。

1.2.3 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。

1.2.4 熟悉图纸，做好技术交底。

2 操作工艺地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位采用300x3mm钢板止水带。

钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊（见附图）。

2.1 工艺流程：止水钢板定位→固定→接头焊接→检查验收。

2.1.1止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。

外墙后浇带施工缝止水钢板放在混凝土外墙中间沿竖向设置和每道水平止水钢板交圈焊接严密。

水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。

2.1.2采用钢筋焊接固定钢板，不许直接焊接在结构筋上，需在墙水平筋内侧竖向绑扎250mm长附加筋，将止水钢板与此附加筋用短钢筋焊接固定。

短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能超过钢筋网片厚度，以防沿短钢筋形成渗水通道。

短钢筋中心位置应绑扎止水条，以阻断渗水路线。

短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。

2.1.3对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。

一般作法是将钢板止水带范围内的柱箍筋折断，打90度弯钩。

弯钩长度满足双面焊5d,单面焊10d的要求，并与钢板止水带焊接。

在钢板止水带上下部进行箍筋加密。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

编号
表C2-1
工程名称小区交底日期2018年10月10日施工单位建筑工程有限公司分项工程名称地下刚性防水工程
交底提要钢板止水板施工技术交底
交底内容：
止水钢板制作成每块3米左右，采用平接形式焊接、质量要求满焊
四、成品保护
后浇带止水钢板安装完后，立即用模板覆盖防止垃圾掉入。

附：止水带止水钢板基本做法图
（止水钢板搭接图一）
（止水钢板搭接图二）
（支架与止水钢板连接图）
(转角处止水钢板连接图)
图 一
图 二焊缝止水带
止水带
焊缝
箍筋柱焊接
图 三柱
止水带
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
