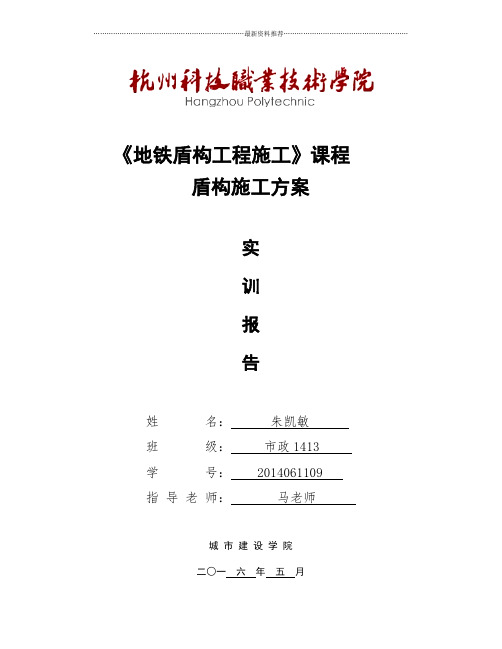

《地铁盾构工程施工》课程盾构施工方案实训报告姓名：朱凯敏班级：市政1413学号： 2014061109指导老师：马老师城市建设学院二○一六年五月盾构始发施工的专项方案1、工程概况某隧道位于两站区间，为全线控制性工程。
隧道起讫里程为DIK33＋000～DIK43＋800，全长10.8km。
隧道进口标段工程范围为：左线全长5550米（DIK33+000～DIK38+550），其中盾构段隧道长4890米（DIK33+660～DIK38+550），右线全长5250米（DIK33+000～DIK38+250），盾构段隧道长4590米（右线DIK33+660～DIK38+250）。
盾构工作井起讫止里程为DIK33+637～DIK33+660，结构内净空长23m，宽30.88m，深18.28m。
盾构井围护结构采用地下连续墙与钢筋砼或钢管内支撑组成联合支护形式，地下连续墙厚800mm，深32m，墙间采用Φ600旋喷桩止水，钢筋混凝土内衬墙厚1000mm。
盾构隧道管片内径为9.8m，厚度500mm，盾构刀盘直径为11.182m。
隧道进口标段采用一台泥水加压平衡盾构机由起点掘进到终点即接收井处调头推进另一线路隧道。
本次始发段总长140m，包括盾构机出洞和70环的试推进，主要施工内容为洞门破除、盾构机出洞以及试推进。
2、工程地质依据地质勘察报告、补充地质勘察报告及盾构工作井的开挖记录，从上到下依次为人工填土层、淤泥层、粉质粘土层、粉砂层、细砂层、中砂层、粗砂层、卵石圆砾层、强风化泥质粉砂岩层。
盾构机出洞时，除拱部少部分位于淤泥层中外，洞身大部分处于砂层中。
3、盾构始发总体方案首先，在土方开挖前，进行端头土体加固，当土方开挖竖井主体结构完成后对加固体与连续墙外侧的缝隙进行注浆加固；其次，组装第一台盾构后配套拖车，并将其拖入明挖暗埋段结构；再次，组装盾构主机并将主机和后配套拖车连接，完成盾构机整机调试，同时完成地面泥水处理系统、环流系统、垂直运输系统和水平运输系统、制浆系统等安装调试。
地铁九号线工程盾构始发井、接收井施工方案目录1 编制说明及依据 (6)1.1编制依据 (6)1.2编制原则 (7)2 工程概况 (7)2.1工程简介 (7)2.2工程地质与水文地质条件 (8)2.2.1工程地质条件 (8)2.2.2水文地质条件 (8)3施工范围和工程特点 (9)3.1施工范围 (9)3.2工程特点 (10)4施工部署 (11)4.1施工组织机构及管理职责 (11)4.2施工总体安排 (13)4.2.1施工段划分 (13)4.2.2施工步序安排 (13)4.3施工进度计划 (15)4.4主要机械设备、检测仪器配置计划 (16)4.5劳动力计划 (16)4.6材料计划和供应保证措施 (17)5施工准备 (18)5.1技术准备 (18)5.2现场准备 (18)5.3物资准备 (19)5.4劳动力准备 (19)5.5机械设备准备 (20)6主要项目施工方案 (20)6.1施工测量 (20)6.1.1测量方案 (20)6.1.2测量内容 (20)6.1.3测量精度及保证措施 (21)6.2围护结构施工 (22)6.2.1施工工艺论述： (22)6.2.2施工工艺选用 (23)6.2.3围护桩施工 (23)6.2.4 冠梁施工 (30)6.2.5土方挖运 (31)6.2.6钢支撑施工 (32)6.2.7喷射混凝土支护施工 (35)6.2.8回填土施工 (36)6.3盾构井主体结构施工 (36)6.3.1施工工艺流程 (36)6.3.2钢筋工程 (36)6.3.3模板工程 (40)6.3.4混凝土工程 (43)6.4结构防水施工 (46)6.4.1结构防水原则 (46)6.4.2施工工艺 (47)7 施工监测 (51)7.1监测目的 (51)7.2监测对象与监测项目 (51)7.3监测周期、频率与控制值 (51)7.4监测信息管理及反馈 (52)7.5 监测成果 (52)8质量保证体系及措施 (53)8.1质量目标 (53)8.2质量保证体系 (53)8.2.1建立质量管理组织机构 (53)8.2.2质量管理责任制 (53)8.3工程质量管理措施 (54)8.3.1成立创优领导小组 (54)8.3.2创优管理体系 (54)8.3.3建立施组、方案、交底三级预控制度 (55)8.3.4建立会诊、追根、奖惩制度 (55)8.3.5加强施工过程控制 (56)8.4质量保证措施 (57)8.4.1结构防水质量保证措施 (57)8.4.2结构混凝土质量保证措施 (59)8.4.3钢筋工程质量保证措施 (62)8.4.4隐蔽工程质量保证措施 (63)8.4.5预埋件、预留孔洞质量保证措施 (64)8.4.6成品保护措施 (65)8.5质量记录管理 (66)9安全管理体系及措施 (66)9.1安全目标 (66)9.2安全管理体系 (66)9.2.1组织机构 (67)9.2.2建立健全安全生产责任制 (67)9.2.3安全教育与培训 (69)9.2.4安全检查制度 (69)9.3安全保证措施 (70)9.3.1施工现场安全技术措施 (70)9.3.2施工机械安全控制措施 (70)9.3.3高处作业安全技术措施 (71)9.3.4钢支撑施工安全技术措施 (71)9.3.5施工用电安全技术措施 (71)9.4事故处理措施 (72)9.4.1停电事件的处理 (72)9.4.2火害的处理 (72)9.4.3地表变形的处理 (73)10 文明施工、环境保护体系及措施 (73)10.1文明施工 (73)10.1.1文明施工保证体系 (73)10.1.2文明施工保证措施 (73)10.2环境保护 (74)10.2.1环境管理体系 (74)10.2.2环境管理体系建立的依据 (74)10.2.3对遵守法律、法规和污染预防的承诺 (74)10.2.4环境保护工作内容 (74)10.2.5环境保护措施 (76)10.3文物与古树保护措施 (77)11消防、保卫、健康体系及措施 (78)11.1消防保卫 (78)11.1.1消防、保卫体系 (78)11.1.2消防保证措施 (78)11.1.3现场治安保卫管理 (78)11.2健康保证体系 (79)11.2.1健康安全管理方针 (79)11.2.2建立健全管理制度 (79)11.2.3健康安全检查制度 (79)11.2.4医疗、健康保护措施 (80)11.2.5对流行性传染性病的预防与处理措施 (81)12与监理、设计等单位的配合措施 (81)12.1与监理工程师的配合措施 (81)12.2与设计单位的配合措施 (81)12.3与建设单位的配合措施 (81)12.4与地方政府职能部门的施工配合措施 (82)13 施工资料管理措施 (82)13.1建立完善的技术资料管理制度和体系 (82)13.2资料编制数量及标准 (82)13.3总工程师（技术负责人）技术资料管理负责制 (82)13.4施工技术资料规范化管理 (83)13.5施工技术资料随施工进度同步进行 (83)13.6资料收集整理 (83)13.7竣工资料的提交 (83)14 雨期施工保证措施 (83)1 编制说明及依据1.1编制依据1.1.1某地铁九号线工程东钓鱼台站～白石桥南站盾构区间工作井施工招标文件；1.1.2某地铁九号线工程东钓鱼台站～白石桥南站盾构区间工作井施工合同文件；1.1.3某地铁九号线工程东钓鱼台站～白石桥南站盾构区间工作井工程设计图纸；1.1.4现场踏勘所采集的资料；1.1.5地铁施工有关的施工技术规范、规程、标准；国家现行施工技术规范、规程、标准及某市地方规定《地下铁道设计规范》（GB50157-92）《地下工程防水技术规范》（GB50108-2001）《钢筋机械连接通用技术规程》（JGJ107-96）《混凝土质量控制标准》（GB50164-92）《建筑工程施工质量验收统一标准》（GB50300-2001）《地下防水工程质量验收规范》（GB50208-2002）《地下铁道工程施工及验收规范》（GB50299-1999）《混凝土结构工程施工质量验收规范》（GB50204-2002）《混凝土强度检验评定标准》（GBJ107-87）《钢筋焊接及验收规程》（JGJ18-96）《建筑基坑支护技术规程》（JGJ120-99）《建筑施工安全检查标准》（JGJ59-99）《建筑机械使用安全技术规程》（JGJ33-2001）《施工现场临时用电安全技术规程》（JGJ46-88）《轨道交通土建工程施工质量验收规范统一标准》（QGD-005-2005）《轨道交通隧道工程施工质量验收规范统一标准》（QGD-007-2005）《轨道交通防水工程施工质量验收规范统一标准》（QGD-012-2005）其他相关的技术标准1.1.6我单位关于施工的各种程序、制度、规定；公司实施 GB/T19000质量管理和质量保证体系标准；1.1.7某市及某城建集团公司有关安全、消防、文明施工等管理规定；1.1.8地铁及地下工程施工的成熟工艺。

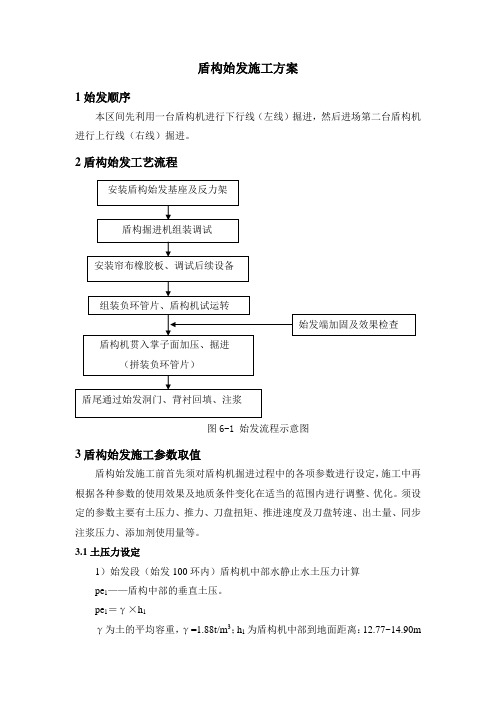

盾构始发施工方案1始发顺序本区间先利用一台盾构机进行下行线（左线）掘进，然后进场第二台盾构机进行上行线（右线）掘进。
2盾构始发工艺流程图6-1 始发流程示意图3盾构始发施工参数取值盾构始发施工前首先须对盾构机掘进过程中的各项参数进行设定，施工中再根据各种参数的使用效果及地质条件变化在适当的范围内进行调整、优化。
须设定的参数主要有土压力、推力、刀盘扭矩、推进速度及刀盘转速、出土量、同步注浆压力、添加剂使用量等。
3.1土压力设定1）始发段（始发100环内）盾构机中部水静止水土压力计算pe1——盾构中部的垂直土压。
pe1＝γ×h1γ为土的平均容重，γ=1.88t/m3；h1为盾构机中部到地面距离：12.77~14.90mpe1＝2.4~2.8barpe2——盾构中部水压。
pe2＝γ1×h2γ1为水的容重，γ1=1t/m3；h2为始发段盾构机中部到地面距离：9.87~12.00m pe2＝1.0~1.2bar2）土仓压力值计算土仓压力P=（pe1+pe2）*λ+pe3λ——侧压系数，取0.33pe3——经验值，取0.1bar则，土仓压力P=1.2~1.4bar。
3.2始发掘进推力的计算地层参数按《岩土勘察报告》选取，于勘探期间测得的水位一般为2.9m-3.5m，水土压力需分别考虑。
选取可能出现的最不利受力情况埋深断面进行计算。
根据洞门的纵剖面图，及埋深不大，在确定盾构机拱顶处的竖向压力Pe时，可直接取全部上覆土体自重作为上覆土地层压力。
土压平衡式盾构机的掘进总推力F，由盾构与地层之间的摩擦阻力F1、刀盘正面推进阻力F2、盾尾内部与管片之间的摩擦阻力F3组成即按公式F=F1+F2+F3(1)盾构地层之间的摩擦阻力F1计算可按公式F1=π*D*L*CC—凝聚力，单位t/m2取C= 4.5t/m2L—盾壳长度，9.2mD—盾体外径，D=4m得：F1=π*D*L*⋅C=3.14⨯4⨯9.2⨯4.5=831.97t(2) 盾构机前方的推进阻力F2水土压力计算D——盾构壳体计算外径，取4m；L ——盾构壳体长度，9.2m ； pe 1——盾构顶部的垂直土压。
质量、环境、职业健康安全管理体系记录表格施工组织设计（专项方案）审批表版/次：A/0GYT-B10D2盾构始发掘进方案工程名称：广州市轨道交通五号线【潭村站～员村站盾构区间】土建工程地铁里程： YCK18+331.2～20+075.7施工单位：广东省源天工程公司编制单位：广东省源天工程公司部门：工程技术部项目总工程师：编制人：编制日期： 2006年07月12日目录第一章编制说明 (2)一、编制对象 (2)二、编制依据 (2)第二章工程概况 (3)一、工程概述 (3)二、线路平面及纵断面 (4)三、工程地质及水文地质 (5)四、沿线地面环境及建（构）筑物概况 (5)第三章施工总体计划 (5)一、总体部署 (5)二、资源配置 (5)第四章隧道初始掘进施工方法及技术措施 (7)一、隧道施工工艺流程 (7)二、掘进参数控制及掘进模式选择 (8)三、初始掘进技术措施 (10)四、洞内通风设施与管线的布置 (14)五、中粗砂层段掘进措施 (14)六、施工测量及沉降控制 (15)第五章质量及工期保证措施 (15)一、掘进质量控制 (15)二、管片安装质量控制 (15)三、监测质量控制 (16)四、工期保证措施 (16)第六章安全文明施工 (17)二、安全管理内容 (17)三、文明施工管理内容 (19)第一章编制说明一、编制对象广州市轨道交通五号线〖潭村站～员村站盾构区间〗土建工程，该工程由盾构法隧道工程和矿山法隧道工程（三个联络通道和废水泵房）两个单位工程组成。
本方案为盾构始发阶段的掘进方案。
二、编制依据本施工方案依据以下文件、规范和相关规定编制。
1、广州市轨道交通五号线〖潭村站～员村站盾构区间〗盾构工程的招标文件及业主提供的相关资料。
2、广州市轨道交通五号线〖潭村站～员村站盾构区间〗盾构工程的投标文件。
3、下列规范和规定1）国标GB/T19000族标准；2）《地下铁道施工及验收规范》（GB 50299-1999）；3）《地铁限界标准》（CJJ96-2003）；4）《地下工程防水技术规范》（GB50108-2001）；5）《建筑安装工程质量检验评定统一标准》（GBJ300-88）；6）《铁路隧道质量评定验收标准》（TBJ417-87）；7）《广州地铁工程“质量验收标准 (办法)”》；8）《广州地铁工程测量管理办法》；9）《广州地铁工程测量技术规定》；10《地铁工程质量检验评定标准》（车站、隧道结构）；11）相关国家、部委颁发的其它规范和标准。
盾构始发专项施工方案四、盾构始发方案4。
1 盾构施工总体安排4.1.1 盾构施工工期安排见附图1 盾构施工工期安排.4。
1.2 盾构总体施工方案盾构采用整机始发.在盾构完成试掘进后,进入正常掘进阶段。
拆除盾构井内的负环管片、反力架等.在盾构始发时，管片、管线、砂浆等材料从预留出土口吊入隧道内，然后由电瓶车牵引编组列车将管片、管线、砂浆运抵工作面.泥浆管路及电缆线路均从预留口接入隧道内盾构工作面。
在拆除负环管片后，盾构隧道进排泥管线均移至盾构工作井,轨线管片等材料从盾构工作井吊入，砂浆从盾构工作井放入编组列车的砂浆车内。
盾构在切入土体时,为确保利用上部千斤顶，整体向前推进，负环管片设置为全环闭口环,错缝拼装。
拼装负环管片前先安装反力架和负环钢环。
盾构整机始发方案示意图4-1。
图4-1 盾构整机始发方案示意图4.1.3 盾构始发场地平面布置见附图2 镇龙站盾构始发场地平面布置图。
渣土坑：设置两个渣土坑,存土高度4m，总存土量2789m3。
出土龙门吊:两台45t龙门吊，布置位置如图，跨度26m。
出渣道路：宽度为5m,行车道为车站底板覆土回填后，采用200mm厚素C20混凝土铺设。
料库：采用10m*5m活动板房,并设专人管理。
水泥库：采用10m*5m彩钢板房。
砂石料场:采用15。
27m*7.2m混凝土硬化场地堆放。
搅拌站场地:采用15m＊9m硬化场地.充电房：采用12m＊3m，布置于盾构吊装孔两侧，采用24砖墙砌，内部做防水处理，中部采用12砖墙进行分割成4个3m*3m的水池，可存水冷却。
安全通道：采用标准梯笼,高度应根据现场实际进行设计。
4。
1。
4 盾构人员准备情况主要管理人员：项目经理1名，项目总工1名，工区副经理1名,工区土建负责人1名,工区机电负责人1名,技术人员4名，施工队长2名，班长4名，材料员2名，安全员4名，质检人员2名.主要作业人员：盾构机主司机4名，盾构机副司机4名,管片拼装手4名，电瓶车司机4名，电工4名，电气焊工4名,机械维修保养工12名，线路维护工4名，地下隧道配合工20名，龙门吊司机4名，挖掘机司机4名，盾构砂浆搅拌站8名，地面配合工24名.4.1。
成都地铁3号线2标滨春区间盾构始发井临建施工方案一、工程概况滨春区间盾构始发井位于红星路和锦兴路交叉口，结合交通疏解方案和生产、生活区布置确定围挡施工范围，围挡总长度368m。
围挡范围内生活区占地1800m2，生产区占地3480m2。
结合工期要求和交通疏解安排临建工程分三期进行施工，一期整平硬化围挡外绿化地场地，达到交通疏解要求；二期在围挡打围后，施工生产区的临建工程，包括生产区大门、门卫室、洗车槽、沉淀池、生产用房和场地硬化等，满足生产所需基本条件；三期施工生活区的临建工程，包括大门、化粪池、门卫室、办公生活用房、旗杆、鱼池、排水排污系统和场地硬化等。
二、布置原则因滨春区间盾构始发井位于红星路和锦兴路交叉口，地面交通繁忙，车流和人流量较大，施工期间交通不能中断。
因此科学合理布置施工场地、充分有效利用施工用地尤为重要。
严格交通疏解方案给定的场地位置、占地面积和占用时间；根据设计和考虑工程实际情况。
场地规划主要遵循以下原则：1、充分利用现有可利用场地，合理对临建设施进行布置；2、在满足施工的条件下，尽量节约施工用地；3、充分考虑市容及环境保护，施工设施布置在满足生产规模和施工工艺的要求下，做到紧凑美观、卫生、安全防火；4、符合施工现场卫生、安全技术要求和消防规范要求；5、生活办公区与生产区分开；洗车槽、沉淀池、渣坑等设施齐全；现场卫生设施齐全，碴土、砂、石料用帆布覆盖，出碴车辆覆盖封闭并冲洗干净后方可上路；生产、生活垃圾分类集中堆放处理。
三、施工总平面布置根据施工现场办公、生活区及生产区平面布置原则及现场实际情况，施工现场临建设施将从防护设施、办公设施、生活设施、卫生设施、水电设施、绿化及场地硬化设施、排水设施、其它临建设施等方面进行布置（详见附图1盾构始发井施工现场平面布置图）。
生产、生活场地采用高为2.8m围档与外界隔离，在生活区西北角和生产区锦兴路北侧各设一大门以供人员及车辆通行（其中生活区大门主要用于轻小型车辆和人员出入，生产区大门主要用于土方和材料车辆进场），在生产区大门处设洗车系统清洁进出车辆；现场排水由排水沟流进沉淀池经沉淀后进入市政排水系统。
目录一、编制依据 (1)二、工程概况 (1)三、工程地质 (1)四、施工筹划 (3)4.1 施工组织管理 (3)4.2施工工期配置 (3)4.3施工人员机械配置 (4)4.3.1 三轴搅拌桩安排 (4)4.3.2 旋喷桩安排 (5)4.4施工布置图 (5)五、总体施工方案 (5)六、主要施工方法及工艺要求 (5)6.1三轴搅拌桩施工 (5)6.1.1施工安排及工艺流程 (5)6.1.2场地回填平整 (6)6.1.3测量放线 (6)6.1.4开挖导沟 (6)6.1.5 三轴搅拌桩孔位定位 (7)6.1.6 三轴搅拌桩施工 (7)6.2三轴搅拌桩施工技术要求 (9)6.3 旋喷桩施工 (9)6.3.1施工安排及工艺流程 (9)6.3.2施工步骤 (10)6.3.3成桩质量检验 (11)6.4旋喷桩施工技术要求 (12)七、质量保证措施............................ 错误！未定义书签。
7.1 三轴搅拌桩质量保证措施 .............. 错误！未定义书签。
7.2 旋喷桩质量保证措施 .................. 错误！未定义书签。
八、安全文明施工............................ 错误！未定义书签。
8.1安全保证措施......................... 错误！未定义书签。
8.2 施工现场安全管理 .................... 错误！未定义书签。
8.3 机械设备安全控制 .................... 错误！未定义书签。
8.4 文明施工措施 ........................ 错误！未定义书签。
8.5 环境保护措施 ........................ 错误！未定义书签。
九、突发事件应急预案........................ 错误！未定义书签。
区间端头加固施工方案一、编制依据（4) 南延段总体组、相关单位提供的工作联系单位及相关会议审查意见。

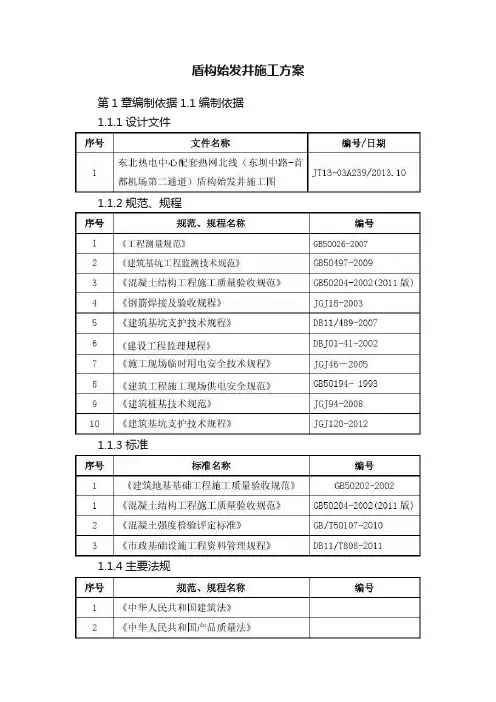

盾构始发井施工方案第1章编制依据1.1编制依据1.1.1设计文件1.1.2规范、规程1.1.3标准1.1.4主要法规1.1.5其他(1)工程现场实际勘察和我公司的施工经验。
