QL-XHXX智能型开关消弧消谐柜

微机二次消谐装置（KGWX-系列）使用说明书安徽凯冠电气有限公司一、产品概述 (1)1概述 (1)2功能及特点 (2)3工作原理 (3)二、操作说明 (5)三、使用环境 (10)四、装置端子接线图 (11)五、安装尺寸 (13)六、通讯规约 (14)一、产品概述1. 概述KGXX-微机智能消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT电压的采集对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、PT断线和谐振故障。

如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。

本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的谐振问题，并能记录发生的故障以及故障发生的时间。

本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

2. 功能及特点模块化设计，结构紧凑，技术先进，高速DSP 核处理器使运算实时性和动作准确性得以保证；实时监控系统状态，对出现的异常运行状态（接地故障、PT断线和电网谐振）做出准确判断，并作出及时动作；工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；故障追忆功能，显示最近20次历史故障记录；具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；双硬件看门狗电路确保软件运行的可靠性；中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3. 工作原理微机消谐装置控制器是基于PT提供的电压信号而设计的产品。

装置总体结构如下图所示：主要由微处理器板、按键显示板、信号输出板和电源板构成。

三相电压幵□电压二、操作说明设备在到达现场后，先进行控制器试验，电源要求为直流220V± 10%在送电前需检测电源的极性是否正确。

1.通电开机后液晶屏显示：微机消谐装置2 •—次停运时，2秒后显示界面:当装置上电后，将显示“运行"和当前时间。

题目：铁路10KV配电所消弧消谐柜的使用摘要：通过解决一起零序电流引起的配电所跳闸故障，分析目前铁路行业使用的设备和地方10KV电力网新、旧设备存在的兼容问题，采取一种实用、迅速的解决、改造办法，并立即应用于配电所故障解决当中，在处理问题的同时，又增强了铁路电力系统的可靠性和稳定性，有利于铁路的长久稳定运营，降低故障造成的经济损失。

同时指出在科技日新月异发展的今天，我们研发、创造新型科技和设备的同时，应立足于实际需要，以实际需求为出发点，结合实际的创造发明才能有利于社会，创造实际价值。

前言：我项目承建的锦赤铁路（锦州至朝阳段）已经全面通车运营，锦赤铁路是从锦州到赤峰,正线全长282公里，为国家I级铁路，锦赤线主要承担锡林郭勒盟、白音华周边各种矿产到辽西地区的运送，以及通过锦州港进行外运的任务。

我项目施工的三电一标（锦州至朝阳段），全长118公里，横跨锦州、葫芦岛、朝阳三个区市，施工内容包含锦州至朝阳段全部的通信、信号和电力工程（三电综合项目），在施工和开通期间历经坎坷，解决了多项技术难题，最终实现了开通和运营，今天我仅从开通期间电力专业遇到的一个问题和大家进行探讨，介绍和分享整个故障的解决过程，希望大家批评指正、提出宝贵意见。

1 异常情况介绍锦赤铁路锦朝段118公里共有西港口和东大屯2个配电所，西港口配电所是二路电源进线，东大屯是一路电源进线，西港口配电所位于线路的末端，东大屯配电所位于线路中间，在正常运营期间，每个所各自单独供电60公里，在发生电源停电的情况下能实现西港口跨所供电及东大屯所反向互供，并且东大屯所位于朝阳和锦州港中间，能实现两侧正反向供电，它在锦赤铁路运营方面，功能非常重要。

我单位承建的东大屯铁路配电所自今年送电运行以来，一直运行良好无故障，但是后来在5月份连续发生跳闸故障，跳闸位置为上级所（东大屯地方66kv变电站出线柜，铁路专盘专柜23号柜），故障记录为零序一段（瞬时速断）a相接地，同时在东大屯铁路配电所聚优柜(消弧消谐柜）上，查询故障记录显示非金属接地和金属接地。

.JWSX微机消弧消谐选线综合装置说明书Xx 电器有限公司ANHUI JUSON ELECTRIC CO.,LTD1．主要功能和使用范围2．型号说明JWSX─□/□选线路数系统额定电压装置代号3．结构及工作原理JWSX型微机消弧消谐选线综合装置组成原理如图1所示，有六个主要部件：分相真空接触器、JPB过电压保护器、微机控制器、电压互感器、快速熔断器、隔离开关。

各部件功能及参数分别叙述如下：4.1分相真空接触器ZK本装置的分相真空接触器ZK共有三只。

在系统正常运行时，其均处于开断状态，保证本装置对系统的正常运行不会产生如何影响，当系统发生单相间隙性弧光接地，需要进行消弧时，真空接触器将根据微机控制器WZK的指令，立即将弧光接地转化为稳定的金属接地。

图1 JWSX型微机消弧消谐选线综合装置4.2过电压保护器JPBJPB组合式过电压保护器由放电间隙和氧化锌压敏电阻组成，主要是用来防止大气过电压和各种操作过电压，它与现有的各种过电压保护器相比，其具有很高的保护性能和可靠的稳定性，能承受较高的暂态过电压而不损坏，在后续保护装置动作前，对系统出现的弧光或谐振过电压能起到一定的限制。

将过电压限制得较低，减少由过电压冲击引起而引起的单相接地、短路、谐振等事故。

JPB组合式过电压保护器的主要技术参数如表2所示：4.3.1工作原理（见图2）a）控制原理：WZK通过系统中的电压互感器PT始终对电网三相电压和零序电压进行监测，它能根据电网三相电压的幅值、不平衡程度以及零序电压的幅值和相位等，自动判断系统发生的故障性质，从而发出准确的指令，控制装置：消弧、或消谐、或选线。

b）消谐原理：当系统发生铁磁谐振时，WZK将控制消谐继电器在PT的开口三角投入消谐电阻，达到消谐的目的。

c）选线原理：JWSX装置避免了同类小电流接地选线产品的不足之处，在控制器内独创性设计小电流接地选线模块，接入变电站中馈出线的零序电流（最大32路），采用谐波方向原理，利用人工智能的方法判断系统馈线中的接地线路，并将判断结果通过RS485口发送到上位机管理中，极大地提高了接地选线的准确率。

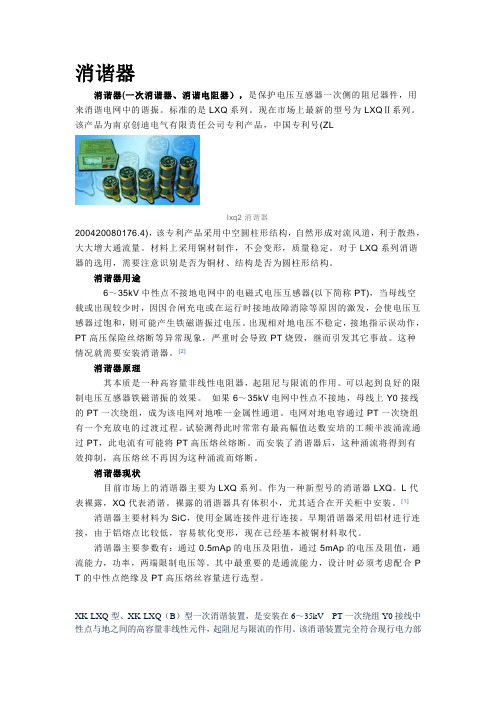

消谐器消谐器(一次消谐器、消谐电阻器），是保护电压互感器一次侧的阻尼器件，用来消谐电网中的谐振。

标准的是LXQ系列。

现在市场上最新的型号为LXQⅡ系列。

该产品为南京创迪电气有限责任公司专利产品，中国专利号(ZLlxq2消谐器200420080176.4)，该专利产品采用中空圆柱形结构，自然形成对流风道，利于散热，大大增大通流量。

材料上采用铜材制作，不会变形，质量稳定。

对于LXQ系列消谐器的选用，需要注意识别是否为铜材、结构是否为圆柱形结构。

消谐器用途6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出现较少时，因因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。

出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。

这种情况就需要安装消谐器。

[2]消谐器原理其本质是一种高容量非线性电阻器，起阻尼与限流的作用。

可以起到良好的限制电压互感器铁磁谐振的效果。

如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组，成为该电网对地唯一金属性通道。

电网对地电容通过PT一次绕组有一个充放电的过渡过程。

试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。

而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。

消谐器现状目前市场上的消谐器主要为LXQ系列。

作为一种新型号的消谐器LXQ。

L代表裸露，XQ代表消谐。

裸露的消谐器具有体积小，尤其适合在开关柜中安装。

[1]消谐器主要材料为SiC，使用金属连接件进行连接。

早期消谐器采用铝材进行连接，由于铝熔点比较低，容易软化变形，现在已经基本被铜材料取代。

消谐器主要参数有：通过0.5mAp的电压及阻值，通过5mAp的电压及阻值，通流能力，功率，两端限制电压等。

其中最重要的是通流能力，设计时必须考虑配合P T的中性点绝缘及PT高压熔丝容量进行选型。

消弧消谐柜YTX-（10KV）标准技术规范消弧消谐保护装置YTX技术规范书上海一天电气有限公司安徽一天电气技术有限公司1 总则1.1本技术规范书仅适用于工程.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节等做出规定，因此供方应按本技术规范书的要求提供优质设备。

1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

1.7 本设备技术规范书未尽事宜，由供、需双方协商确定2 技术要求2.1 遵循的标准GB/311.1《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706-《高压电器动稳定》GBl97《包装贮运标志》GB／T11022-1999《高压开关设备和控制设备标准的共用技术要求》GB3906-1991《3～35KV交流金属封闭开关设备》Q/BST001-2006 《大能容组合式过电压保护装置BSTG》Q/BST008-2006 《消弧消谐装置BSTX》2.2使用环境条件2．1安装地点：户内2．2环境温度：最高温度：+40℃最低温度： -35℃最大日温差：30℃2．3海拔高度：≤2000m （超过2000订货时注明，可订货时注明） 2. 4 最大风速：35m/s2．5安装现场地震烈度：8度(中国12级度标准)2.3 规格、数量2.3.1 型号： YTX-12kV2.3.2 数量：台2.4 系统参数2.4.1 额定电压： kV2.4.2 最高工作电压： kV2.4.3 额定频率：50Hz2.4.5中性点接地方式：不接地2.4.6系统单相接地电容电流： A (按实际情况填写)2.4.7直流操作电压： 220VDC（可按要求）2.4.8 PT二次接地方式：中性点接地/B相接地2.5 装置要求2.5.1 装置性能要求：⑴.消弧整体必须通过国家高压试验中心型式试验⑵.消弧装置中核心部件——测控装置应采用双CPU,主CPU采用32位DSP技术，装置具备上电自检功能,同时必须通过国家继电器质量监督检验中心IV级电磁抗干扰型式试验及电气性能、环境及安全检验型式试验，以防止消弧柜在系统运行中出现误判、误动、拒动等异常情况发生。

消弧消谐P T柜原理 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消弧消谐柜（PT柜）原理GYXH消弧、消谐及过电压保护装置我国现有的运行规程规定，对3~35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。

但规程对于“单相接地故障”的概念未做明确界定，如单相接地故障为金属性接地，故障相电压降为零，其余两相的对地电压将升高至线电压U L，因而这类电网的电气设备如变压器、电压/电流互感器、断路器及电缆等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。

但是，如果单相接地故障为弧光接地，则其过电压一般为~倍的相电压，在这样高的过电压持续作用下，势必造成固体绝缘的积累性损伤，在健全相形成绝缘的薄弱环节，进而发展为相间短路事故。

传统观念认为，3~35kV电网属于中压配电网，此类电网中内部过电压幅值不高，所以，危及电网绝缘安全的主要因素不是内部过电压，而是大气过电压，因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压起不到限制作用。

随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代。

由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。

其中以单相弧光接地过电压最为严重。

弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。

由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。

目前国内大多采用消弧线圈补偿或自动跟踪补偿式消弧线圈接地方式解决弧光接地过电压问题，其优点是：1、降低了故障点的残流，有利于接地电弧的熄灭；2、避免了长时间燃弧而导致相间弧光短路。

消弧消谐柜的原理作用说的直白一点就是：当电路出现短路发生电弧接地时，迅速转化为金属接地。

金属性接地后，非故障相上的过电压立即稳定，系统中的设备可以在这个电压下安全运行；由于电弧被熄灭，过电压被限制在安全水平，故障不会再继续发展。

过电压的能量降低到过电压保护器允许的能量指标以内，避免了过电压保护器爆炸事故；母线过电压被限制在较低的水平，可避免激发铁磁谐振过电压。

消弧和消谐的工作原理是不一样的。

消弧是指当母线发生单相金属接地时消弧装置动作使金属接地通过消弧装置动作的真空接触器直接接地，有利于母线保护动作、这样可以避免谐波的产生。

消谐主要是消除二次谐波以及高次谐波，有利于电网的安全运行。

正常运行时，消弧线圈中无电流通过。

而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。

这样，就可使接地迅速消除而不致引起过电压。

JZXH消弧消谐选线及过电压保护装置使用说明书一、概述我国3～35KV(含66KV)的电网大多采用中性点不接地的运行方式。

此类电网在发生单相金属性直接接地时，非故障相的对地电压将升高到线电压，三相线电压量值不变，且仍具有120。

的相位差，三相用电设备的工作并未受到影响，因而不影响电能的正常传输。

所以国家标准规定这类电网在发生单相接地故障后允许短时间带故障运行，提高了该类电网的供电的可靠性。

现有的运行规程规定，中性点非有效接地系统发生单相接地故障时，允许运行两小时，但规程未对“单相接地故障”的概念加以明确界定。

如果单相接地故障为金属性接地，则故障相的电压降为零，其余两健全相对地电压升高至线电压，这类电网的电气设备在正常情况下都应能承受这种过电压而不损坏。

但是，如果单相接地故障为间歇性弧光接地，则会在系统中产生达3.5倍相电压峰值的过电压，这样高的过电压如果数小时作用于电网，势必会造成电气设备内绝缘的积累性损伤，在健全相的绝缘薄弱环节造成绝缘对地击穿，进而发展成为相间短路事故。

消弧消谐及过电压保护装置（SHK-XGB）⒈工程系统状况:消弧消谐及过电压保护装置安装运行在10KV母线上，10KV 系统参数如下：⒈1额定电压：10kV⒈2最高运行电压:12kV⒈3额定频率：50HZ⒈4中性点接地方式：不接地⒈5 10KV系统单相接地电容电流：待定（根据实际计算得出)⒈6 直流操作电压:DC220V⒉装置的使用环境条件⒉1使用场所：无酸碱腐蚀处⒉2海拔高度：≤2000m⒉3相对湿度：月平均相对湿度不大于90%,日平均相对湿度不大于95%⒉4环境温度：—30℃∽+40℃⒉5污秽等级：不超过Ⅱ级（不得有粉尘、煤气、烟气等具有爆炸性的混合物）⒊装置的用途：消弧及过电压保护装置(SHK—XGB)用于10KV中性点不直接接地系统，有效地保护设备的相间和相对地绝缘,防止由单相故障发展为相间短路事故⒋装置的组成:该装置主要由小电流接地选线装置ZDX、电压互感器PT、一次消谐器XX、微机控制器ZK、交流真空接触器JZ、三相组合式过电压保护器TBP、高压限流熔断器FU、高压隔离开关、CT和接地测量电流表等组成。

⒌装置的工作原理:正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时,PT辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断,并根据PT二次电压的变化，判断故障类型和相别。

如果是PT单相断线故障，则装置输出开关量接点信号,同时可通过RS485(或RS232）接口与微机监控系统实现数据远传。

如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令，同时可通过RS485(或RS232）接口与微机监控系统实现数据远传.如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，真空接触器在30ms内快速动作将不稳定的弧光接地转化为稳定的金属性接地。

装置输出开关量接点信号,同时可通过RS485（或RS232）接口与微机监控系统实现数据远传.小电流接地选线装置：模块化设计,结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证。

JDZ电网故障智能专家测控装置使用说明书上海合凯电力保护设备有限公司JDZ电网故障智能专家测控装置使用说明书1. JDZ电网故障智能专家测控装置及其特点微机综合控制器采用了多核16位微处理器，具有功能强大的改进型哈佛结构和数字信号处理计算功能，内部集成了多路10位A/D转换器，可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器的二次信号进行快速采样、分析，及时准确地对常见的电压越限、系统断线、单相接地、铁磁谐振等各类故障进行识别并发出报警信号或控制指令。

通过对线路零序电流互感器的二次信号进行采样、分析，快速准确地判断出故障区域和故障线路，并发出故障报警信号或按照功能设置发出跳闸信号。

微机综合控制器具有以下优点：①模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；②各模块间采用带有自纠错功能、自动仲裁、多主方式的CAN总线通讯，大量数据交换共享；③配置工业标准的RS-485通讯接口，采用惯用的MODBUS通讯规约，可以向上位机传送系统运行的实时数据和记忆数据；④特殊的电路设计和高质量的元件使得微机综合控制器具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；⑤特殊设计的双硬件看门狗电路，确保系统运行的可靠性；⑥配备了320×240点阵的中文彩色液晶显示屏和键盘式按键进行人机信息交换、数据记忆和密码保护等功能，运行状态清晰，不同信息的颜色对比鲜明，图形+文字说明的菜单式操作，一目了然，方便易用；⑦可方便地通过面板上的操作按钮进行时间设置、密码设置、参数设置（如CT变比、PT变比、线路编号等）、功能设置（如分相接地开关动作方式、复位方式、故障线路是否跳闸等）以及装置调试和事件记录的查询。

2. 功能与原理JDZ智能专家柜可装设在户内3～35kV变电所各级母线上，用以对电网常见的容易引起跳闸事故的电压越限、系统断线、单相接地、铁磁谐振等故障进行识别、控制与处理，并能对系统正常运行电压进行实时监测。

AXY过电压抑制柜和A WSX消弧消谐柜的区别1.原理不同AXY:由于3~35KV系统中存在以下几种过电压：断路器开闭动作过程产生的操作过电压，单相接地时产生的弧光过电压和雷击时产生的大气过电压等，难以孤立的使用某类或某种过电压保护产品来抑制各种类型的系统过电压，如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置以及PT消谐器等，针对目前中低压系统过电压防治的现状，我公司研制生产了AXY过电压抑制及PT综和保护装置，该装置弥补了系统中过电压保护元件及装置的不足，提升系统的过电压保护水平及PT综合保护功能。

采用本公司研制的专用过电压吸收器（APB-Y），能够抑制过电压尖峰，该电压吸收器采用低动态电阻氧化锌阀片，能够大大降低残压值，并且能够吸收系统过电压所产生的大量能量。

与系统中的过电压保护器及消弧装置配合使用，更加优化和完善了系统中各种过电压保护装置的保护特性，可以更好的消除系统过电压。

同时AXY过电压抑制及PT综合保护装置还采用了“纯阻性”技术，从根本上解决了系统单相接地故障消弧后，三相电压恢复平衡时，系统对地电容的冲击电流将通过PT并造成PT熔断器损坏的问题。

A WSX：我公司研制了A WSX型消弧消谐选线及限压综合装置，以新颖的原理和方法，克服了消弧线圈的不足。

新装置功能齐全（具有原PT柜功能和消弧、消谐、小电流接地选线及限制过电压等五个功能），广泛应用在中性点不接地系统。

2.功能不同AXY：（1）AXY过电压抑制及PT综合保护装置需根据不同的系统参数进行设计生产（2）消除系统过电压保护死区（3）吸收系统过电压能容大（4）取代PT柜，具有过电压、低电压、失压等保护功能（特别应用在经消弧线圈或高阻接地系统中，限制弧光接地激励的过电压效果十分明显），性价比高。

（5）系统单相接地故障消除时。

可以有效地限制通过PT的冲击电流、保护PT和熔断器不被烧毁（6）装置适用范围广泛。

A WSX:(1)动作速度快，可在30ms之内熄灭接地电弧，控制故障的发展；(2)多台并列运行，消弧采用段外闭锁（专利技术）确保动作无误；段外闭锁功能，确保系统单相弧光接地故障时多台并列时准确动作，不会所有并列的多台装置动作而形成多点接地故障；(3)基于库仑增量法原理的小电流选线模块，可大大提高单相弧光接地的选线准确率，在消弧动作之前就能快速准确选线，并选线结果与消弧装置电压共同作为装置动作判据，不影响装置的快速动作；(4)选线时间10ms；(5)大容量存储故障信息，可保存数据100年；(6)功能全面、具有消弧、消谐、选线、抑制过电压和TV柜的功能（7）消除系统各种过电压，保护全面。

一、概述传统消弧技术概述长期以来，我国3～66KV的电网大多采用中性点不接地的运行方式。

这种电网具有结构简单、投资小，供电可靠性高的优点。

当电网发生稳定单相接地故障时，系统线电压不变，只是非故障相的对地电压升高到线电压，由于该系统中的电气设备的绝缘均可承受长期线电压的强度可以带故障运行两小时。

但是，如果系统发生的单向接地故障为间歇性弧光接地，则会在系统中产生高达3.5倍相电压峰值的过电压，如此高的过电压如果数小时作用于电网，会对电气设备的绝缘造成损伤，甚至会造成正常相对地绝缘击穿，进而发展成为相间短路事故。

在间歇性弧光接地过程中，还会形成多频段振荡回路，不仅会产生高幅值的相对地过电压，而且还可能出现高幅值相间过电压，使相间绝缘闪络，造成相间短路事故。

随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对地电容电流在逐渐增大，弧光接地过电压问题也日益严重起来。

运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性孤光接地时产生的孤光接地过电压，及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

为了解决上述问题，不少电网在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障电流减小，从而达到自然熄弧的目的。

运行经验表明，虽然消弧线圈对抑制间歇性弧光接地过电压有一定作用，但在使用中也发现消弧线圈存在的一些问题。

1、由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿却有难度，且消弧线圈仅仅补偿了工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且包含大量的高频电流及阻性电流，严重时仅高频电流及阻性电流就可以维持电弧的持续燃烧。

2、当电网发生断线、非全向、同杆线路的电容耦合等非接地故障，使电网的不对称电压升高，可能导致消弧线圈的自动调节控制器误判电网发生接地而动作，这时将会在电网中产生很高的中性点位移电压，造成系统中一相或两相电压升高很多，以致损坏电网中的其它设备。

自动消弧装置技术要求1总则1.1本技术规格书的使用范围仅限于陕西省榆林市XX煤矿工业场地35∕10kV变电所IOkV系统自动调谐消弧装置。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应承诺提供符合本规格书和相关现行标准及规程规范的优质产品。

1. 3 如果投标方没有以书面形式对本技术规格书的条文提出异议，则意味着投标方提供的设备完全符合本条件书的要求。

1. 4 本技术规格书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 本技术规格书未尽事宜，由双方协商确定。

1.6 本技术规格书为订货合同的附件。

（与订货图纸一并使用）2 执行标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB10229 电抗器技术参数和要求GB1094-85 电力变压器GB311. 1-1997 高压输变电设备的绝缘配合GB/T14549-1993 电能质量公用电网谐波GB7328 《变压器和电抗器噪声等级测定》GB50150 《直流电阻测量标准》GB1094. 1-5 《电力变压器》GB6450-86 《干式电力变压器》GB/T10228-1997 《干式电力变压器技术参数和要求》GB/T10229-1998 《高电压试验技术》4 技术要求 GB10229-88《消弧线圈》 GB10229-88 《接地变压器》GB/T17626. 2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T17626. 4-1998 电磁兼容试验和测量技术电快速脉冲群抗扰度试验GB/T17626. 5-1998 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验GB/T17626. 6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626. 7-1998 电磁兼容 试验和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626. 8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626. 9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626. 10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626. 11-1998 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化电抗扰度试验GB/T17626. 12-1998 电磁兼容试验和测量技术振荡波抗扰度试验设计条件环境条件 设备安装地点：户内 海拔高度：1200m 抗震设防烈度：VI 度 最高气温：+36. 7℃ 最低气温：-29. 7℃ 年平均气温+8℃ 污秽等级：IV 级（户外）电网条件额定电压：IOkV 额定频率：50Hz 三相 主接线方式： 单母分段33.1 3.24.1成套设备额定参数4.1.1型式：1OkV偏磁式自动调谐消弧线圈成套装置4. 1.2额定电压：IOkV4. 1. 3补偿电流变化范围：0~75A无级调节4. 1.4电容电流测量误差：＜3%4.1. 5各种接地状况下最大实测基波无功残流不超过：5A4.1. 6脱谐度不超过：5%4. 1. 7安装点电网中性点位移电压应不高于标称相电压的5%4. 1.8单相接地故障时，成套设备应在不超过20ιIlS的时间内输出补偿电流4.1.9消弧装置带整体壳体。

产品名称：HYXHG消弧柜产品类型：HYXHG系列消弧柜应用领域：HYXHG消弧柜装置适用于3～35kv中性点非直接地电力系统中,主要用来限制系统运行中发生的各种相地及相间过电压,特别是消除了单相间歇性弧光接地过电压,有效地保护电气设备不受过电压的危害,提高了电力系统运行的安全性和供电的可靠性.装置的基本功能当系统发生单相接地故障时,本装置可快速将故障相直接接地.若是弧光接地,则立即熄灭电弧,将弧光接地过电压稳定在线电压的水平,可有效避免因单相接地引发的相间短路及因弧光接地过电压导致的避雷器爆炸事故;若是金属性接地,则可大大降低接触电压和跨步电压,有利于保障人身安全;如果用于以架空线路为主的电网,则装置运用5s后真空接触器分闸，若是瞬时性故障，则系统恢复正常，若为永久故障则装置再次动作后不再分闸．产品编号：10261143916产品名称：Z DXH消弧消谐及过电压保护装置规格：产品备注：产品类别：过压保护系列产品说明ZDXH 消弧消谐及过压保护装置适用于 3-35KV 中胜点非直接接地系统，主要用来限制系统运行中发生的各种相地及相间过电压（如：大气过电压、单相间歇性弧光接地过电压、铁磁谐振过电压等），特别是消除了单相间歇性弧光接地过电压，有效地保护电气设备不受过电压的危害，提高了电力系统运行的安全性和供电的可靠性。

我国现行的 3-35KV 电力系统大多采用中比点非直接接地方式，为了提高供电的可靠性，电力规程中规定此类系统在发生单相接地时仍可继续运行 2 小时，而单相接地一般有两种形式：第一种为金属性单相接地，其非故障相电压升高 0- 倍；第二种是单相间歇性弧光性接地，其过电压幅值可高达正常运行相电压的 3.5 倍。

然而运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

消谐装置说明YTWX-2型微机电压互感器消谐装置1.装置说明当电⼒系统发⽣谐振时，经常使电压互感器烧毁或发⽣爆炸，造成恶性事故。

为此，传统的解决⽅法是在互感器开⼝三⾓绕组上串灯泡或电阻进⾏衰减。

这种⽅法，不能从根本上解决问题，⽽且，其作⽤极不明显。

后来，发展了⼀种模拟式消谐装置，由于它本⾝不具有智能特⾊，所以，不仅经常在弧光接地时引起误动作，⽽且只能消除某⼀特定频率的铁磁谐振,未能得到推⼴应⽤。

我公司采⽤MCS51单⽚微型计算机和智能化的软件技术，进⾏铁磁谐振的诊断，可区分出谐振、单相接地；对于各种频率的谐振，可迅速消除，并可显⽰有关信息。

对于单相接地和各种频率的谐振，可给出声光报警和显⽰。

在⽆⼈值守变电站中可以通过485接⼝传递相关信息量给上位机。

本装置具有消除谐振速度快，运⾏安全可靠。

经电⼒、冶⾦、煤炭、⽯油、化⼯等⼤型企业现场运⾏考验，其正确动作率达100%。

2.装置原理本装置采⽤MCS51单⽚微机作为核⼼，对PT开⼝三⾓绕组电压（即：零序电压）进⾏循环检测，在正常⼯况下，该电压为零，装置内的⼤功率消谐元件处于断开状态，对于系统⽆任何影响。

当PT开⼝三⾓绕组电压不为零时，说明系统处于故障⼯况，本装置CPU启动，对电压互感器开⼝三⾓电压进⾏数据采集，通过数字测量、消除⼲扰信号、提⾼可信度等数字信号处理技术，然后对数据进⾏分析、计算、诊断当前的故障⼯况；如果是某种频率的铁磁谐振，CPU启动消谐电路，使铁磁谐振在强⼤的阻尼下迅速消失，同时装置给出指⽰。

铁磁谐振消除后，CPU⾃动显⽰有关谐振信息。

如果是单相接地，CPU作诊断后，装置分别给出指⽰和报警，最后，CPU返回初始状态，并继续检测开⼝三⾓电压。

3.装置特点与技术规范3.1特点3.1.1可区分铁磁谐振、单相接地、并能故障报警。

3.1.2适⽤于各个电压等级电压互感器，可测量各种谐振频率（１/3分频、１/2 分频、⼯频、三倍频），适⽤范围⼴。

3.1.3判断准确，消谐迅速，正确动作率达100%。

产品基本信息HYXHG 消弧柜装置适用于3〜35kv 中性点非直接地 电力系统中，主要用來限制系统运行中发生的各种 相地及相间过电压，持别是消除r 做相间歇性弧光 接地过电压，有效地保护电气设备不受过电压的危 害,提岗了电力系统运行的安全性和供电的可靠性.产品详细介绍装置的基木功能X 系统发生单相接地故障时,木装宜可快速将故障相直接接地.若是弧光接地，则立即熄灭电弧，将弧光接地过电乐稳定在线电压的水平，可有效避免因也相接地引发的相间短路及因弧光接地过电圧导致的避雷器爆炸事故；若是金属性接地，则可大大降低接触电压和跨步电氐有利于保障人身安全；如果用于以架空线路为主的电网，则装亘运用5s 后真空接触器分闸，若是瞬时性故障•则系统恢复正常，若为永久故障则装宜再次动作后不再分闸・产品编号：10261143916产品名称：ZDXH 消弧消谐及过电压保护装置 规 格： 产品备注：产品类别：过压保护系列产品说明2DXH 消弧消谐及过斥保护装过适用于3-35KV 中胜点非直接接地系统，主要用來限制系统运行中发 生的备种相地及相间过电压（如：大气过电压、单相间歇性弧光接地过电斥.馈磁谐振过电斥等）. 特别是消除了单相间飒性弧光接地过电压，有效地保护电气设备不受过电压的危留 提岛了电力系统 运行的安全性和供电的可靠性。

我国现行的3-35KV 电力系统大藝采用中比点非直接接地方式.为了提商供电的可靠性，电力规 程中规定此类产品名称: HYXHG 消弧柜 产品类型: HYXHG 系列消弧柜应用领域:系统在发生单相接地时仍可继续运行2小时.而单相接地一般有两种形式：第一种为金属性也相接地.其非故障相电压升高0-倍：第二种是单相间歇性弧光性接地，其过电压幅值可商达正常运行相电压的3.5倍。

然而运行经验证明•十这类电网发展到一定规模时.内部过电压.持别是电网发生单•相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁.其中以农相弧光接地过电压最为严重。
