ppt10-电容器的识别方法-色标法(精)

2数码法
是用三位数来表示标称容量;再用一个字母表 示允许偏差，如104k 512M等
数码一般为三位数，前两位数是表示有效值， 第三位数为倍乘，即10的多少次方。对于非电解电 容器，其单位为pF,而对电解电容器而言单位为μF。
（但第三位是9，表示10－1。）
2022/10/12
贴 片 薄 膜 电 容
电解电容器
可调 电容 器
密封可变电容器 空气可变电容器
半可变（微调）电容器
纸介电容CZ
薄膜复合电容 CH
塑料电容（涤纶电容CL、聚苯乙烯电容CB、聚苯烯电容CBB、聚碳酸 酯电容CLS、聚四氟乙烯电容CBF)
云母电容CY：高稳定性，高可靠性，温度系数小
瓷介电容CT体积小、价廉、损耗大、稳定性差 /CC高频、损耗小、稳定性好
倍数 100 101 102 103 104 105 106 107 108 109 － － －
误差值 － 1 2 3 4 5 6 7 8 9 5 10 20
耐压 － 100 200 300 400 500 600 700 800 900 1000 2000 －
固定 有机介质电容器 电容
器 无机介质电容器
塑料薄膜微调 线绕微调电容器 瓷介微调
用螺钉调节两组金属片间的距离来改变电容量。 一般用于振荡或补偿电路中。
23
补充知识 电容元件及其连接
i
一 线性电容C为常数
Cq u
u
C
二 电容元件的电压电流关系关联参考方向
i dq Cdu dt dt
电容元件的VCR
u1 tidtu(0) 1
t
i dt
额定耐压值：
是表示电容接入电路后，能连续可靠地工作，不被击 穿时所能承受的最大直流电压。使用时绝对不允许超过这

▪ (7)铝电解电容
▪ 铝电解电容属于有极性电容，以铝箔为正 极，铝箔表面的氧化铝为介质，电解质为 负极制成的电容。铝电解电容体积大、容 量大，与无极性电容相比绝缘电阻低、漏 电流大、频率特性差、容量与损耗会随周 围环境和时间的变化而变化，特别是当温 度过低或过高的情况下，且长时间不用还 会失效。
▪ 电容器除了上面的几个重要参数之外，还有绝缘电阻、 损耗、频率特性等几个主要特性参数。
▪ 2.2.4 电容器的标示
▪ 1.普通电容器的标示
▪ 普通电容器的标示常有四种方法，即直标 法、数标法、文字符号法和色标法。
▪ 型号为CJX-250-0.33-±10%的电容器，含义为：C表示电容器；J 表示材料为金属化介质；X表示特征为小型；250表示耐压为250V；
。 0.33表示标称容量为0.33μf；±10%表示为允许误差
▪ 2.2.3 电容器的参数
▪ 1.标称容量和允许偏差
▪ 标称容量是电容器的基本参数，其数值标注在电容体上。 不同类型的电容器有不同系列的容量标称数值。
▪ 电容器实际电容量的差值称为偏差，允许的偏差范围称 为精度。
▪ 2.额定电压
▪ 能够保证长期工作而不致击穿电容器的最大直流电压称 为电容器的额定工作电压，又称“耐压”。额定电压的数 值通常在体积较大的电容器上标出。额定电压系列随电容 器种类不同而有所区别。
▪ 电容器常用的额定电压有：6.3V、10V、16V、25V、 63V、100V、160V、250V、400V、630V、1000V等。
▪ (1)纸介电容
▪ 纸介电容制造工艺简单、价格低、体积大、 损耗大、稳定行差，并且存在较大的固有 电感，不宜在频率较高的电路中使用。
▪ (2)磁介电容

4
电阻 电容 电感元件
电阻元件 电容元件 电感元件
5
1.电阻元件
一、电阻基本概念
限流+调压
电阻器是电子设备中使用最多的基本元件之一。各种材料的 物体对通过它的电流都呈现一定的阻碍作用，我们把这种阻 碍电流的作用叫做电阻（物体阻碍电流通过的属性，叫物体 的电阻）。
在远距离传输电能的强电工程中，电阻是十分有害的，它消 耗了大量的电能。然而在无线电工程中，在电子仪器当中， 尽管电阻同样会消耗电能，但在许多情况下，它具有特殊作 用。
前有 乘 偏 三效 数 差 环数 为
精密色环电阻器 标称值430×102=43kΩ 偏差±1%
（b）
图 电阻器色环标志法
31
电容的默认基本单位：pF
位置 方向
棕 绿 橙
黄 紫 红
银
标称值0. 015μF 标称值4700pF 偏差±10% 偏差±20%
立式色电容器
蓝灰红银
棕黑黑红银
பைடு நூலகம்
标称值6800pF 偏差±10% 色点标示的电容器
如：可见光敏电阻，主要材料是硫化镉，应用于光电控制。红外光敏 电阻，主要材料是硫化铅，应用于导弹、卫星监测。
其符号为：
22
C. 压敏电阻（MY）
压敏电阻是以氧化锌为主要材料制成的半导体陶瓷元件，电阻值随 加在两端电压的变化按非线性特性变化。当加到两端电压不超过某一特 定值时，呈高阻抗，流过压敏电阻的电流很小，相当于开路。当电压超 过某一值时，其电阻急骤减小，流过电阻的电流急剧增大。
抽油烟机上所装的电子鼻，即是利用气敏管；测汽车尾气、司机是否喝 酒等装置都是利用气敏管。
25
2、电抗元件的标志方法 这里我们所介绍的是电抗元件的电阻值、电

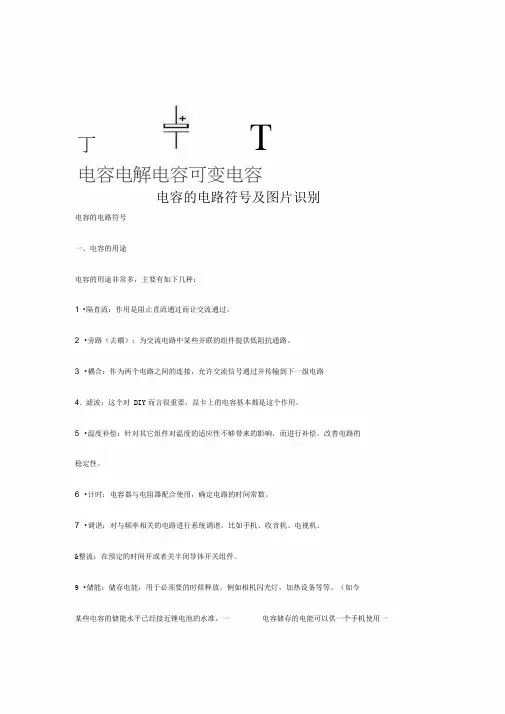

丁T电容电解电容可变电容电容的电路符号及图片识别电容的电路符号一、电容的用途电容的用途非常多，主要有如下几种：1 •隔直流：作用是阻止直流通过而让交流通过。

2 •旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。

3 •耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4. 滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。

5 •温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6 •计时：电容器与电阻器配合使用，确定电路的时间常数。

7 •调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

&整流：在预定的时间开或者关半闭导体开关组件。

9 •储能：储存电能，用于必须要的时候释放。

例如相机闪光灯，加热设备等等。

（如今某些电容的储能水平已经接近锂电池的水准，一电容储存的电能可以供一个手机使用一天。

二、电容的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。

半可变电容：也叫做微调电容。

它是由两片或者两组小型金属弹片，中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。

它的介质有空气、陶瓷瓷、云母、薄膜等。

可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。

把两组可变电容装在一起同轴转动，叫做双连。

可变电容的介质有空气和聚苯乙烯两种。

空气介质可变电容体积大，损耗小，多用在电子管收音机中。

聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。

2、按外形分：插件式，贴片式（SMD）;3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

4、按介质分为：陶瓷、云母、纸质、薄膜、电解电容陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，电感小。

云母电容：以云母片作介质的电容器。

性能优良，高稳定，高精密。

纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。

❖ （4）压敏电阻介入系统后，除了起到“安全阀”的保护作 用外，还会带入一些附加影响，这就是所谓“二次效应”， 它不应降低系统的正常工作性能。这时要考虑的因素主要有 三项，一是压敏电阻本身的电容量（几十到几万PF），二是 在系统电压下的漏电流，三是压敏电阻的非线性电流通过源 阻抗的耦合对其他电路的影响。
三、电感
❖ 电感是用线圈制作的，它是由导线一圈一圈地绕在 绝缘管上，导线彼此相互绝缘，而绝缘管可以是空 心的，也可以包含铁芯或磁粉芯，简称电感。用 “L”表示，单位亨（H）、毫亨（mH）、微亨 （μH）。它的作用多是扼流滤波和滤除高频杂波， 它的外形有很多种：有的像电阻、有的像二极管、 有的一看上去就是线圈。
电子元器件知识简介
单志友
❖ 我们锐锢商城售后服务主要接触的是电焊 机、电动工具、空压机等电器设备的维修， 这些设备都离不开电子元器件；因此，学 习和掌握常用元器件的性能、用途、质量 判别方法，对提高维修能力将起重要的保 证作用。电阻、电容、电感、二极管、三 极管等都是电子电路常用的器件。
一、电阻
❖ 4，阻值和误差的标注方法
❖ 电容上数码标示479为47*10^(-1)=4.7pF。而标志是0或000的电 阻器，表示是跳线，阻值为0Ω。数码法标示时，电阻单位为欧 姆，电容单位为pF，电感一般不用数码标示。
❖ 阻值和误差的标注方法
❖ a.直标法—将电阻器的主要参数和技术性能用数字或字母直接 标注在电阻体上. eg: 5.1k Ω 5% 5.1k Ω J
❖ 4，电容器的主要参数和应用
❖ a.标称电容量（CR） 电容器产品标出的电容量值。 ❖ b.类别温度范围 电容器设计所确定的能连续工作的环境温度范围，该范围 取决于它相应类别的温度极限值，如上限类别温度、下限 类别温度、额定温度(可以连续施加额定电压的最高环境温 度)等。 ❖ c.额定电压（UR） 在下限类别温度和额定温度之间的任一温度下，可以连续 施加在电容器上的最大直流电压或最大交流电压的有效值 或脉冲电压的峰值。 ❖ d.损耗角正切（tanδ） 在规定频率的正弦电压下，电容器的损耗功率除以电容器 的无功功率。

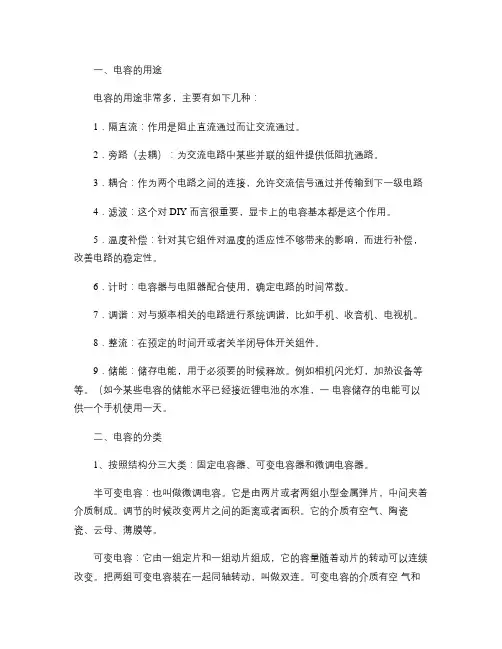

一、电容的用途电容的用途非常多，主要有如下几种：1．隔直流：作用是阻止直流通过而让交流通过。

2．旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。

3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY 而言很重要，显卡上的电容基本都是这个作用。

5．温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6．计时：电容器与电阻器配合使用，确定电路的时间常数。

7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

8．整流：在预定的时间开或者关半闭导体开关组件。

9．储能：储存电能，用于必须要的时候释放。

例如相机闪光灯，加热设备等等。

（如今某些电容的储能水平已经接近锂电池的水准，一电容储存的电能可以供一个手机使用一天。

二、电容的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。

半可变电容：也叫做微调电容。

它是由两片或者两组小型金属弹片，中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。

它的介质有空气、陶瓷瓷、云母、薄膜等。

可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。

把两组可变电容装在一起同轴转动，叫做双连。

可变电容的介质有空气和聚苯乙烯两种。

空气介质可变电容体积大，损耗小，多用在电子管收音机中。

聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。

2、按外形分：插件式，贴片式（SMD;3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

4、按介质分为：陶瓷、云母、纸质、薄膜、电解电容陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，电感小。

云母电容：以云母片作介质的电容器。

性能优良，高稳定，高精密。

纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。

±5 ±10 ±20
色环电阻的意义
四、四环电阻每环表示的意义是什么？
第一位数 第二位数
1 0 102 10% 允许误差
倍乘数
1000 (1k)
误差：金色 — 5% 银色 — 10% 无色 — 20%
练习巩固
黑棕红橙黄绿蓝灰紫白 0123456789
22 × 102=2.2kΩ + 5%
三、电阻器色标符号规定： 色环颜色：黑 棕 红 橙 黄 绿 蓝 紫 灰 白
颜色
ห้องสมุดไป่ตู้
黑棕红橙黄绿
蓝
紫 灰 白 金 银 无色
有效数字 0
1
2
3
4
5
6
7
89
倍乘数
100 101 102 103 104 105
106
107 108 109 10-1 10-2
允许误差 （％）
±1 ±2
±5 ±0.25 ±0.1
谢谢欣赏！
色环电阻识别方法
授课教师:杨 锐
新课讲解
一、电阻器的色标法： 1、定义：用不同颜色的色环来表示标称阻
值和允许偏差的大小。 二、色环电阻的分类：
四环电阻（普通电阻） 五环电阻（精密电阻）
• 色环电阻颜色和数字一一对应关系
1
2
3
4
5
6
7
8
9
0
棕1红2橙上3，4黄5绿6是蓝， 7紫8灰9雪白，黑色是0要牢记。
15× 102=1.5kΩ + 5%
15× 10-1=1.5Ω + 5%
70× 102=7kΩ + 5%
五、五环电阻识别：（精密电阻）
第一、二、三环是有效数字 第四环是倍乘 第五环表示偏差

RJX---小型金属膜电阻
电阻 金属膜为材料 小型
规则:第1位为主称（R为电阻、W为电位器、M
为敏感电阻）,第2位为所用的材料（T为碳膜、 H为合成膜、J为金属膜等）,第3位为分类(X 为小型、5为高温）表示用途、特点。
.
二、电阻的分类、标识和检测
3、电阻的主要性能参数
A.标称阻值和允许偏差
电阻上标注的阻值
1.2K Ω 1.2 Ω 1.2M Ω
表示为 R12 表示为 1K2 表示为 1 Ω 2 表示为 1M2
.
用数码表示
用三位数码表示电阻阻值 102J：阻值=10×102Ω =1KΩ
J表示允许误差为±5%
756K：阻值= 75×106=75MΩ
K表示允许误差为±10%
第1,2位为电阻有效值,第3位为乘数
独石电容器 容量为
10×105pF=1μF
.
三、电容的分类、标识和检测
4、电容参数的标识
这是一只钽电容器，电容量多大?
.
三、电容的分类、标识和检测
5、用万用表检测电容
大致判别电容量的大小 一般用于判别1微法以上的电 解电容 检测电容有无漏电、开路、 击穿
.
四、电感和变压器的分类、检测
1、电感的分类
1、电阻的分类
按材料分:金属膜、碳膜、合成 膜电阻
按数值是否可变分:固定电阻、 可变电阻、电位器
按用途分:高频、高精度、高温 电阻、光敏电阻、热敏电阻
.
碳膜电阻、金属膜电阻和有机 实芯电阻
碳 膜 电 阻
金属膜电阻 .
有机实芯电阻
二、电阻的分类、标识和检测
2、电阻的命名
RTX---小型碳膜电阻
电阻 碳膜为材料 小型

将小磁针在空间各点N极所指的方向用平滑的曲 线连接起来，可以得到一系列曲线，这些曲线称做 磁感应线或磁感线。
二、磁场方向的判断
1.通电直导线周围的磁场方向
通电直导线周围的磁感线是 以导线为圆心的一系列同心 圆，越靠近导线，磁场越强 ，磁感线越密。磁场方向用 右手定则判断，如图3-17所示
2.通电线框框内的磁场方向
3.电解电容器极性的判别
根据电解电容器正向接入时，漏电电流小反接 时漏电电流大的现象可判别电解电容器的极性 ，如图3-11所示。
活动三 电容器的连接方式
一、电容器的并联 将两个或多个电容器同极性的电极连接在一起， 接入电路的连接方式为电容器的并联，两个电容器 的并联如图3-12（a）所示。
设两个电容器的电容分别为C1，C2，并联后接在电 压为U的电路中，则两个电容器所带的电量Q1 和Q2分别为
【 例 3-1】 电 容 器 的 带 电 量 Q=4×10-3C ， 电 压 U=200V ， 求 电 容 器 的 电 容 ； 当 该 电 容 器 的 电 压 U=300V时，求该电容器的带电量。
四、影响电容器电容的因素 1.平板电容器的电容 当电容器为平板电容器时，电容为
式中，S为两极板正对的面积，单位为m2； d为两极板之间的距离，单位为m；
3.色标法
电容器色环表示法有立式色环、卧式色环。卧 式色环用色点表示。
色环及色点的读数基本单位为pF。电容器耐压 值也由色环表示。色环所表示的电容耐压值如 表3-2所示。
三、电容器的极性和质量判别
1.容量固定电容器漏电的判别 用万用表欧姆挡R×10k量程，将表笔与电容两极 并接，如图3-9所示。
使电容器的极板带电的过程称做充电。电 容器在充电过程中使两极板带电，便在两极 板之间的电介质内形成电场，两电极之间便 有了电压。如图3-3（c）所示。

电容器主要参数的标注方法
直标法 数码标注法 色标法
直标法
电解电容器或体积较大的无极性电容器: 标称容量、额定电压及允许偏差。
体积较小的无极性电容器: 容量单位: 标称容量、额定电压及允许偏差。
1p2表示1.2 pF ; 10n表示0.01 μF; 简略方式 (不标注容量单位):
1n表示1 000 pF; 2μ2表示 2.2 μF; 9999 ≥有效数字 ≥1时, 容量单位为pF ； 有效数字＜1 时容量单位为μF。
如： 1.2、10、100、1000、3300、6800等容量单位均为pF 0.1、 0.22、0.47、0.01、 0.022、0.047等容量单位均为μF 允许偏差： 普通电容：±5%（I，J）、±10%（II，k）、 ±20%（III，M） 精密电容：±2%（G）、±1%（F）、±0.5%（D）、±0.25%（C）、 ±0.1%（B）、±0.05%（W）
色标法
色标法：在电容器上标注色环或色点来表示电容量及允许偏差。
四环色标法：第一、二环表示有效数值，第三环表示倍乘数， 第四环表示允许偏差（普通电容器）。
五环色标法：第一、二、三环表示有效数值，第四环表示倍乘数， 第五环表示允许偏差（精密电容器）。
如: 棕、黑、橙、金 表示其电容量为 0.01 μF，允许偏差为±5% 棕、黑、黑、红、棕 表示其电容量为 0.01 μF，允许偏差为±1%
额定电压： 6.3V、10V、16V、25V、32V、50V、63V、 100V、160V、250V、400V、 450V、500V、630V、1000V、1200V、1500V、1600V、1800V、2000V等。
数码标注法
数码标注法一般为三位数码表示电容器的容量，单位pF 。 其中前两位数码为电容量的有效数字，第三位为倍乘数，但 第三位倍乘数是9时表示×10 1。 如： 101

色环电阻、电容的识别————————————————————————————————作者：————————————————————————————————日期：色环电阻色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考右图黑，棕，红，橙，黄，绿，蓝，紫，灰，白0，1，2，3，4，5，6，7，8，9银或金的前一还（即最后一环）表示零的个数银（10%）或金（5%）表示误差，最后读例如，红，黄，棕，金表示240欧色环电阻分四环和五环，通常用四环第三环可以金色（代表第二位是小数点后）和银色的（代表第一位是小数点后），最后一环误差可以无色（20%）色环实际上是早期为了帮助人们分辨不同阻值而设定的标准，事实上，在普及万用表的今天，这种标识已经很少有其存在的意义了。

而且色环电阻也比较大，不适合现代高度集成的性能要求。

电阻的分类a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等.C.按安装方式: 插件电阻、贴片电阻d.按功能分：负载电阻，采样电阻，分流电阻，保护电阻等电阻的主要参数a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、G 、J、K… （常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）c. 额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W阻值和误差的标注方法a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.数码法用三位数字表示元件的标称值。

图3-1-9 指针式万用表检测电容器 图3-1-10 电容器内部断路
1.2 检测常用电容器
图3-1-11 电容器内部短路
图3-1-12 电容漏电
机电设备基本电路安装与调试
1.2 检测常用电容器 （3）指针式万用表检测电容器
图3-1-8 指针式万用表检测电解电 容器正、负极性
1.2 检测常用电容器 2）用指针式万用表检测电容好坏。 电容器常见问题一般有漏电、断路、短路等。通常可以利用 指针式万用表的电阻挡测量电容器两极之间的漏电阻，并根 据指针式万用表指针摆动幅度的情况，对电容器的好坏进行 判别。
1.1 电容器与电容 3-1-1电容器分类
1.1 电容器与电容 几种常用电容器的电路符号如图3-1-2示。
图3-1-2 几种常用电容的电路符号
1.1 电容器与电容 图3-1-3 常见电容器的外形
1.2 识读常用电容器
（1）电容器的命名方法
电容器的型号一般由4部分组成（不适用于压敏电容器、可
变电容器、真空电容器），如表3-1-1所示。
W
微调
1.2 识读常用电容器
（2）电容器的主要参数 电容器在使用中的主要参数是额定工作电压、标称容量和允 许误差等。 1）额定工作电压。额定工作电压（又称耐压）是指电容在 电路中长期工作所能承受的最高直流工作电压。在直流电路中， 工作电压不能超过这个值，在交流电路中，交流电压最大值不 能超过这个值，否则会被击穿损坏。
T
低频瓷
4 独石 密封
密封
烧结粉固 换的，给
体
同一序号
D 铝电解质 V 云母纸 5 穿心
。影响互
C 电容 E 其他材料 Y
云母
6 支柱
换的，在
G

电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。

用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。

2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。

前两位为有效数字，后一位表示位率。

即乘以10n，n为第三位数字。

如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。

电容的电路符号及图片识别电容的电路符号一、电容的用途电容的用途非常多，主要有如下几种：1．隔直流：作用是阻止直流通过而让交流通过。

2．旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。

3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。

5．温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6．计时：电容器与电阻器配合使用，确定电路的时间常数。

7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

8．整流：在预定的时间开或者关半闭导体开关组件。

9．储能：储存电能，用于必须要的时候释放。

例如相机闪光灯，加热设备等等。

（如今某些电容的储能水平已经接近锂电池的水准，一电容储存的电能可以供一个手机使用一天。

二、电容的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。

半可变电容：也叫做微调电容。

它是由两片或者两组小型金属弹片，中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。

它的介质有空气、陶瓷瓷、云母、薄膜等。

可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。

把两组可变电容装在一起同轴转动，叫做双连。

可变电容的介质有空气和聚苯乙烯两种。

空气介质可变电容体积大，损耗小，多用在电子管收音机中。

聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。

2、按外形分：插件式，贴片式（SMD);3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

4、按介质分为：陶瓷、云母、纸质、薄膜、电解电容陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，电感小。

云母电容：以云母片作介质的电容器。

性能优良，高稳定，高精密。

纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。

膜纸介电容器的标称容量如表1-3所示，其中标称容量小 于或等于lF者，应将表中数值乘以10n，其中n为整数。
高频无极性有机薄膜介质电容器、瓷介质电容器、玻 璃釉电容器、云母电容器等无机介质电容器的标称容量 如表1-4所示，应将表中数值乘以10n，其中n为整数。
一般电解电容器的标称容量为1、1.5、2.2、3.3、4.7、 6.8，再乘以10n，其中n为正整数，单位为pF。
1.2 任 务 资 讯
3)分布电容 电感线圈的匝与匝之间和层与层之间都有绝缘介质， 因而具有电容效应，即为电感的分布电容。分布电容使 线圈的工作频率受到限制，并使线圈的Q值下降。为了 减小分布电容，提高固有频率，应当选用介电常数小的 绝缘介质和适当的绕制方法，如单层间绕、多层叠绕等。 4)稳定性 电感线圈在使用过程中，如果工作条件发生变化，就 可能影响线圈的屏蔽。一种是磁屏蔽，用磁性材料作屏 蔽盒，阻止外界磁通进入线圈，避免相互干扰；另一种 是高频电感线圈的屏蔽，采用导电良好的铜、铝等金属 材料，起到屏蔽的作用。
1.2 任 务 资 讯
1.2.3 电感器 电感器是由导线绕制的一种元件，它与电阻器、电
容器等元件恰当配合构成各种功能电路。 1. 电感器的分类
电感器大体上分为带有磁芯和不带磁芯两大类，常 用电感器的外形如图1-7所示，符号如图1-8所示。
图1-7 常用电感器的外形
1.2 任 务 资 讯
1.2 任 务 资 讯
电感器具体分类如下。 1)高频电感线圈 它是一种电感量较小的电感器，用于高频电路中，分
为空心线圈、磁芯线圈等。 2)空心式及磁棒式天线线圈 3)低频扼流圈 它是利用漆包线在铁芯(硅钢片)外多层绕制而成的大
电感量的电感器，一般电感量为几亨，常用于音频或电 源滤波电路中。其工作电流在60～300mA之间。

1.电感线圈的命名 电感线圈的命名方法目前有两种，采用汉语拼音字母或阿拉伯 数字串表示。电感器的型号命名包括四个部分，如图1.15所示。例 如，LGX的含义是小型高频电感线圈。
第一部分 第二部分 第三部分 第四部分
区别代号（用字母A,B,C…表示） 型式（X为小型） 特征（G为高频） 主称（L为线圈，ZL为扼流）
电容器（简称电容）也是电子电路中常用的电子元件之一。电 容器具有隔直流、通交流、储能等特性，常用它来组成滤波、耦合、 旁路、振荡等电子电路。电容器由两块金属板中间隔一层绝缘介质 所构成。电路中电容器的代号用符号C（Capacitor）来表示。
电容器的主要参数有电容器的标称容量、允许误差和耐压等。 1.电容器的额定工作电压 电容器长期连续可靠工作时，两电极间最高承受的电压，称为 电容器的额定工作电压，简称电容的耐压。 2.电容器的标称容量 标注在电容器外壳上的电容量大小称为标称容量，它是由标准 系列规定的。
称亨。常用的单位还包括毫亨（mH）和微亨（μH），其数量关系
为
1H=103mH=106μH
2.品质因数（Q）
品质因数是表示电感器质量的主要参数，也称为值。
3.固有电容
4.稳定性
5.额定电流
对空心线圈来说，与呈线性关系：
Li
式中是一个常数，称为电感，单位为亨利，简称亨（H），还可用 毫亨（mH）、微亨（μH）作单位，视计量大小而定。
最常见的电感器有两大类：一类是具有自感作用的线圈，另一类是 具有互感作用的变压器。
(1)．固定电感器 它是用铜线直接绕在磁性材料骨架上，然后再用环氧树脂或塑料封 装起来的。 (2).空心线圈 空心线圈是用导线直接在骨架上绕制而成的。 (3)扼流圈。 扼流圈可分为两类：高频扼流圈和低频扼流圈。高频扼流圈是用漆 包线在塑料或瓷骨架上绕成蜂房式结构。
