序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF10 隔离开关熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)SA23 位置开关,动合触点SQ(行程开关) 限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点热继电器FR27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39T自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器TA43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件FR52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气设备常用的单字母符号符号项目种类举例A 组件、部件分离元件放大器、磁放大器、激光器、微波激光器、印制电路板等组件、部件B变换器（从非电量到电量或相反）热电传感器、热电偶C 电容器D 二进制单元延迟器件存储器件数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁芯储存器、寄存器、磁带记录机、盘式记录机E 杂项光器件、热器件、本表其他地方未提及元件F 保护电器熔断器、过电压放电器件、避雷器G发电机电源旋转发电机、旋转变频机、电池、振荡器、石英晶体振荡器H 信号器件光指示器、声指示器J -- --K 继电器、接触器L 电感器、电抗器感应线圈、线路陷波器、电抗器M 电动机N 模拟集成电路运算放大器、模拟/数字混合器件P 测量设备、试验设备指示、记录、计算、测量设备、信号发生器、时钟Q 电力电路开关断路器、隔离开关R 电阻器可变电阻器、电位器、变阻器、分流器、热敏电阻S 控制电路的开关选择器控制开关、按钮、限制开关、选择开关、选择器、拨号接触器、连接级T 变压器电压互感器、电流互感器U 调制器、变换器鉴频器、解调器、变频器、编码器、逆变器、电报译码器V电真空器件半导体器件电子管、气体放电管、晶体管、晶闸管、二极管W传输导线波导、天线导线、电缆、母线、波导、波导定向耦合器、偶极天线、抛物面天线X 端子、插头、插座插头和插座、测试塞空、端子板、焊接端子、连接片、电缆封端和接头Y 电气操作的机械装置制动器、离合器、气阀Z 终端设备、混合变压器、电缆平衡网络、压缩扩展器、晶体滤波器、网络滤波器、均衡器、限幅器（2）双字母符号双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

电气工程图形符号(一)序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关电气工程图形符号(二)图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点电气工程图形符号(三)号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接电气工程图形符号(四)序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器电气工程图形符号(六)序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号电气工程图形符号(七)序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气工程图形符号(八)序图形符号说明号131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯)145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号电气工程图形符号(九)序号国家标准图形符号说明机械控制1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制电气工程图形符号(十)序国家标准图形符号说明号21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作非电量控制及其他38 液位控制39 计数控制40 流体控制电气工程图形符号(十一)序国家标准图形符号说明号41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器电气工程图形符号(十二)序国家标准图形符号说明号接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)电气工程图形符号(十三)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线) 102 调光器电气工程图形符号(十四)图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、配电室及进线用开关柜柜的一般符号多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距。

电气图形符号大全电器符号大全序号。

图形符号。

名称说明1.KM。

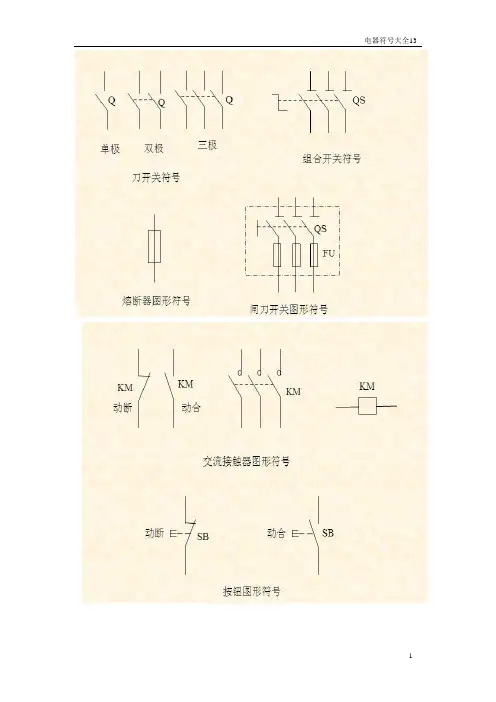

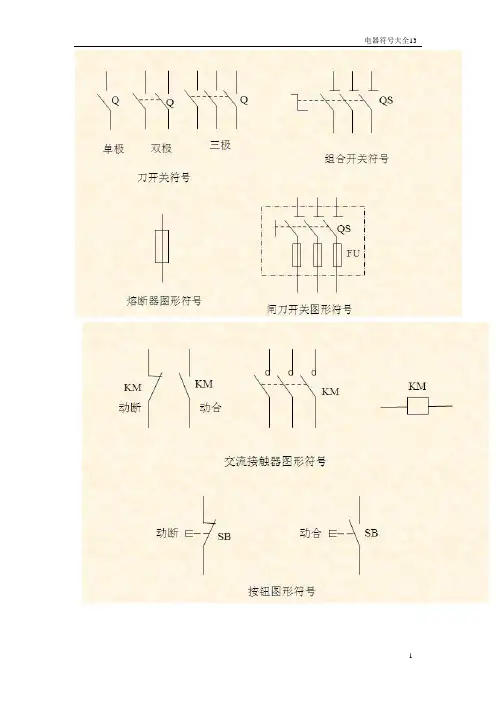

开关（机械式）电气图形符号2.多级开关一般符号。

单线表示3.多级开关一般符号。

多线表示4.接触器。

（在非动作位置触点断开）5.接触器。

（在非动作位置触点闭合）6.负荷开关（负荷隔离开关）电气图用图形符号7.具有自动释放功能的负荷开关8.熔断器式断路器9.断路器10.隔离开关11.熔断器一般符号12.跌落式熔断器13.熔断器式开关14.熔断器式隔离开关15.熔断器式负荷开关16.当操作器件被吸合时延时闭合的动合触点17.当操作器件被释放时延时闭合的动合触点18.当操作器件被吸合时延时闭合的动断触点19.当操作器件被吸合时延时闭合和释放时延时断开的动合触点20.当操作器件被释放时延时闭合的动断触点21.热敏开关，动合触点（θ可用动作温度代替）22.热敏自动开关，动断触点23.按钮开关（不闭锁）24.旋钮开关、旋转开关（闭锁）25.位置开关，动合触点26.限制开关，动合触点27.位置开关，动断触点28.限制开关，动断触点29.具有热元件的气体放电管荧光灯起动器30.动合（常开）触点31.动断（常闭）触点32.先断后合的转换触点33.插头（凸头的）或插头的一个极座（内孔的）或插座的一个极合的过渡动合触点34.接通的连接片35.插头和插座（凸头的和内孔的）36.换接片37.双绕组变压器38.三绕组变压器39.自耦变压器40.电抗器扼流图41.电流互感器42.脉冲变压器43.在一个铁芯上具有两个二次绕组的电流互感器44.具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45.三相三绕组变压器，两个绕组为有中性点引出线的星形，第三绕组为开口三角形连接46.三相变压器，星形-三角形连接47.具有有载分接开关的三相变压器，星形-三角形连接48.三相变压器，星形-曲折形连接49.具有两个绕组的操作器件组合表示法50.热继电器的驱动器件以上是电器符号大全，可供电气工程师及相关人员参考。

×××电器符号大全×××序图形符号说明号1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关8熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接848三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号最大需量指示器(由一台积算仪表操作65的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t代替) 70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号图形符号说明111控制及信号线路(电力及照明用) 112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127热128 烟129易爆气体130手动启动. .。

电气简图用图形符号电气简图用图形符号（GB/T 4728）（1996-2000年新版）1、符号要素：序号形式102-01-01图形符号物体，例如——设备——器件——功能单元形式2——元件——功能说明符号轮廓内应填入或加上适当的符号或代02-01-02 码，以表示物体的类别。

如：步进电动机一般符号形式3设计需要时，可采用其他形状的轮廓，如：02-01-03 电铃形式1外壳（球或箱）罩如设计需要,可以采用其他形状的轮廓02-01-04如果罩具有特殊的防护功能，可加注引起注意若肯定不会引起混乱，外壳可省略。

如外壳与其他物件有连接，则必须示出外壳。

如：方式202-01-05PNP半导体管集电极接管壳的NPN半导体管。

必要时，外壳可断开画出边界线02-01-06用用于表示物理上、机械上或功能上相互关两的对象组的边界长短线可随便组合屏蔽护罩例如为了减弱电场或电磁场的穿透程度，屏蔽符号可以画成任何轻易的外形。

如：02-01-07屏蔽导体绕组间有屏蔽的双绕组单相变压器防止无意直接接触02-01-08200%通用符号星号应具备无意识直接接触防护的设备或器件的符号代替1、限定符号：序号图形符号说明02-02-03直流02-02-0402-02-0502-02-0602-02-07~50Hz~100交流交流50Hz交换，频次范围100kHz到600kHz交流，三相带中性线400V，相线和中性线间的电压为230V，50Hz交换，三相，50Hz，具有一个间接接地址且中性线与保护导线全部分开的系统。

600kHz3/N~3/N~50Hz/TN-S02-02-0802-02-09相对低频（工频或亚音频）02-02-10中频（音频）02-02-11相对高频（超音频、载频或射频）02-02-12 02-02-1302-02-1402-02-1502-02-16具有交流分量的整流电流（当需要与整流并滤波的电流相辨别时利用）正极性负极性中性（中性线）中间线+-XXXM02-03-01调治，一般符号02-03-02非线性调节02-03-03可变性，内在的，一般符号02-03-04可变的，内在的，非线性预调02-03-05允许调治的前提可标注在符号旁。

序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF10 隔离开关熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)SA23 位置开关,动合触点SQ(行程开关) 限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点热继电器FR27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39T自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器TA43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件FR52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气设备常用的单字母符号（2）双字母符号双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

44种电气符号
电气符号包括但不限于以下44种：
1.基本文字符号：C（电容器）、EH（发热器件）、EL（照明电）、EV（空气调节器）、FA（带瞬时动作的限流保护器件）、FU（熔断器）、FV（限压保护器件）、GS（同步发电机）、GA（异步发电机）、FR（带延时动作的限流保护器件）、GB（蓄电池）、HA（报警器）、HL（指示灯）。

2.辅助文字符号：A（电流、模拟）、AC（交流）、AUT（自动）、ACC（加速）、ADD（附加）、ADJ （可调）、AUX（辅助）、ASY（异步）。

3.常用电气元件图形符号：电流继电器KJ2、电压继电器KV、时间继电器KT、功率继电器KP、差动继电器KD、信号继电器KS、信号冲击继电器KAI、热继电器KR、阻抗继电器KI、温度继电器KTP、瓦斯继电器KG、合闸继电器KCR或KON、跳闸继电器KTR等。
