空气过滤器(美标)计数法

高效，中效，初效空气过滤器试验方法的选择1本标准给出钠焰法、油雾法、计数法三种试验方法。

对于高效空气过滤器及滤料，可根据用户的要求，用以下三种方法中任意一种进行效率检测。

对于超高效空气过滤器及滤料，应使用计数法进行效率检测。

2钠焰法作为进行高效空气过滤器及滤料效率检测的基准试验方法。

计数法作为进行超高效空气过滤器及滤料效率检测的基准试验方法。

3.试验装置的可测范围标准状态下试验装置的的最大可测风量可根据用户的要求确定。

在气溶胶的原始浓度大于或等于 2 mg/m3时，系统的最高可测效率应大于99. 999%。

4.试验装置原理流程试验装置主要由发雾装置、风道系统、气溶胶取样与检测装置三部分组成。

试验流程以及设备、仪表和部件的编号.1——预过滤器；22——前取样管；2——软管；23——后取样管；3——风机；24—放气调节阀；4——阀门；25——流量计；5——加热器；26——本底过滤器；6——髙效过滤器；27——三通切换阀；7——喷雾箱；28——流量计；8——喷雾器；29——通段阀；9——混合干燥段；30——混合器；10——缓冲箱；31——三通切换阀；11——静压环；32——氢气过滤器；12——被测过滤器及其夹具；33——调节阀；13——标准孔板；34——流量计；14——阀门；35——燃烧器；15——调节阀；36——光电转换器；16——分气缸37—光电测量仪；17——压力表；38——温度计；18——通断阀；39——湿度计；19——流量计；40——湿度计；20——U型压力计；41——连接管。

21——倾斜式微压计；文章编辑：东莞兴茂空气过滤器厂官方网站： 友谊官方：友谊官方： huangkaijun。

高效空气过滤器效率和阻力测试仪（计数法）原理
一、原理：
1）用气溶胶发生器发生满足试验要求的气溶胶，使用OPC 对受试过滤器上、下游0.1 µ m-0.3µ m 粒径范围内的粒子进行检测，并计算计径效率。

测最上游气溶胶浓度时，若上游气溶胶浓度超过OPC上限浓度，采样空气应经过稀释，以降低OPC计数的重合误差。

采样空气的稀释可通过稀释器实现，也可通过上、下游OPC 取样流量的差异实现。

符合GB/T 6165-2021
二、技术指标
OPC(光学粒子计数器)：美国TSI 7110 采用一套双通道或者2套（可选择）
稀释器：CSI-D100（自制）
气溶胶发生器：美国CSI
微压计：0-5000Pa 精度：0.5%F.S
温度传感器：0-100℃精度：0.5%F.S
湿度传感器：0%-100%RH 精度：±5%RH
流量计：孔板流量计（可根据客户定制量程）
风机: 变频高压风机（可根据客户定制量程）
控制系统：PLC
触摸屏：7吋HMI
数据保存：U盘导出
计数法过滤器性能检测试验装置主要由气溶胶发生器、风道系统、气溶胶取样与检测装置组成
四、机器电源：
1、电压220V 50HZ
2、电流10A
3、总功率2.2KW
4、电路保护系统：接地保护、快速保险等.。

欧洲现行分类
美国效率规格
无隔板式过滤器(Minipleat) 构造图(一)标准型
无隔板过滤器(Minipleat) 构造图(二)大风量型有隔板过滤器(Separator) 构造图(一)标准型
有隔板式过滤器(Separator) 构造图(二)大风量型
空气过滤器的分类
洁净室用空气过滤器种类较多，按结构形式分，有：
1．平板式过滤器
2．折迭式过滤器
3．袋式过滤器
4．有隔板折叠形过滤器
5．无隔板折叠形过滤器
按过滤效率分类，是最为常见的方法；按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，在额定风量下，有：
2．粗效过滤器
3．中效过滤器
4．高中效过滤器
5．亚高效过滤器
6．高效过滤器（超高效过滤器）
达到HEPA标准的过滤网，对于0.1微米和0.3微米的有效率达到99.998%，HEPA网的特点是空气可以通过，但细小
的微粒却无法通过。

滤料：玻璃纤维滤料或聚酯纤维（PP）滤料
它对直径为0.3微米（头发直径的1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。

（抽烟产生的烟雾颗粒直径为0.5微米）
Welcome 欢迎您的下载，资料仅供参考！。

我国、欧洲和美国空气过滤器标准的试验尘源和分级简介2编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（我国、欧洲和美国空气过滤器标准的试验尘源和分级简介2）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为我国、欧洲和美国空气过滤器标准的试验尘源和分级简介2的全部内容。

我国、欧洲和美国空气过滤器标准的试验尘源和分级简介摘要：本文简单地对比了我国、欧洲和美国空气过滤器标准中关于试验尘源的异同，并介绍了三个标准体系中有关空气过滤器分级的情况。

关键词：空气过滤器试验尘源分级目前，在我国应用比较广的空气过滤器性能检测标准有：中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会发布的GB/T 14295—2008《空气过滤器》［1］、欧洲标准化委员会批准制定的EN 779：2002《一般通风用空气过滤器--过滤性能的测定》[2]、美国国家/美国采暖、制冷与空调工程师协会标准ANSI/ASHRAE52.1—1992《一般通风用空气净化装置试验方法--计重法和比色法》[3]和ANSI/ASHRAE52.2—2007《一般通风用空气净化装置计径效率方法》[4］。

本文简要介绍了上述三个标注体系中试验尘源和分级情况的异同.1 试验尘源上述三个标准体系中,用于计重效率和容尘量试验的标准人工负荷尘都是由72%的道路尘、23％的炭黑和5%的短棉绒组成,其粒径分布和化学性质也基本一致。

但是用于计数效率试验的尘源有所不同，见表1。

表1 计数效率用尘源的比较2 分级2。

1 GB/T 14295-2008按照GB/T 14295—2008的规定，除了粗效3和粗效4级别的空气过滤器是以标准人工尘计重效率作为级别划分的依据，其它级别的是以其初始计数效率作为空气过滤器分级的依据，其分级情况见表2。

1、钠焰法Sodium Flame试验尘源为单分散相氯化钠盐雾。

“量”为含盐雾时氢气火焰的亮度。

主要仪器为光度计。

盐水在压缩空气的搅动下飞溅，经干燥形成微小盐雾并进入风道。

在过滤器前后分别采样，含盐雾气样使氢气火焰的颜色变蓝、亮度增加。

以火焰亮度来判断空气的盐雾浓度，并以此确定过滤器对盐雾的过滤效率。

国家标准规定的盐雾颗粒平均直径为 0.4mm，但对国内现有装置的实测结果为0.5mm。

欧洲对实际试验盐雾颗粒中径的测量结果为0.65mm。

随着扫描法的普及，欧洲已经不再使用钠焰法。

国内有关部门正在修订原有的国家标准，是废止还是继续使用钠焰法，两种意见的都没有结论。

相关标准：英国 BS3928-1969，欧洲Eurovent 4/4，中国GB6165-85。

2、DOP 法试验尘源为 0.3mm单分散相DOP（塑料工业常用增塑剂）液滴。

“量”为含DOP 空气的浑浊程度。

测量粉尘的仪器为光度计（photometer）。

以气样的浊度差别来判定过滤器对DOP 颗粒的过滤效率。

对 DOP 液体加热成蒸汽，蒸汽在特定条件下冷凝成微小液滴，去掉过大和过小的液滴后留下0.3mm左右的颗粒，雾状DOP 进入风道。

测量过滤器前后气样的浊度，并由此判断过滤器对0.3mm粉尘的过滤效率。

DOP 法已经有50 多年的历史，这种方法曾经是国际上测量高效过滤器最常用的方法。

早期，人们认为过滤器对0.3mm的粉尘最难过滤，因此规定使用0.3mm粉尘测量高效过滤器。

DOP 中含苯环，人们怀疑它致癌，因此许多实验室改用性能类似但不含苯环的替代物，如DOS，但试验方法仍称“DOP 法”。

通过改变发尘参数，可以获得其它粒径的DOP 液滴。

于是就有20 年前欧美国家测量超高效过滤器的0.1mm DOP 法，有时测量仪器也改为凝结核激光粒子计数器。

有些国外厂家曾标出对0.05mm 或0.03mm DOP 的过滤效率，那都是商业上无科学依据的标新立异。

空气过滤器标准
空气过滤器是一种专门用于过滤空气中的微粒物质（如灰尘、花粉、细菌、病毒等）的设备，以保护人体健康和提高空气质量。

在空气过滤器的标准方面，不同国家和地区有不同的标准和规范。

其中，美国ASHRAE标准、欧洲EN标准和中国GB 标准是最为常见的标准体系。

美国ASHRAE标准是由美国采暖、制冷与空调工程师学会制定的标准，其中规定了过滤器的效率等级、风阻、容尘量等指标。

欧洲EN标准则是由欧洲标准化委员会制定的标准，其规定了过滤器的效率等级、风阻、容尘量等指标，同时也规定了过滤器的安装和使用要求。

中国GB标准则是由中国建筑科学研究院空调所制定的标准，其中规定了过滤器的效率等级、风阻、容尘量等指标，同时也规定了过滤器的分类和标记方法。

在过滤器效率方面，一般分为初效、中效和高效三种。

初效过滤器主要用于过滤较大的颗粒物，如灰尘、花粉等；中效过滤器主要用于过滤较小的颗粒物，如细菌、病毒等；高效过滤器则主要用于过滤更小的颗粒物，如PM2.5等。

除了以上三种过滤器外，还有一种超高效过滤器，其效率等级更高，能够过滤更小的颗粒物，如PM0.3等。

这种过
滤器一般用于洁净室、洁净手术室等高洁净度场所。

总之，在选择和使用空气过滤器时，需要根据实际情况选择合适的型号和规格，并按照说明书正确安装和使用。

同时，也需要关注不同国家和地区的标准规范，以便更好地选择和使用空气过滤器。

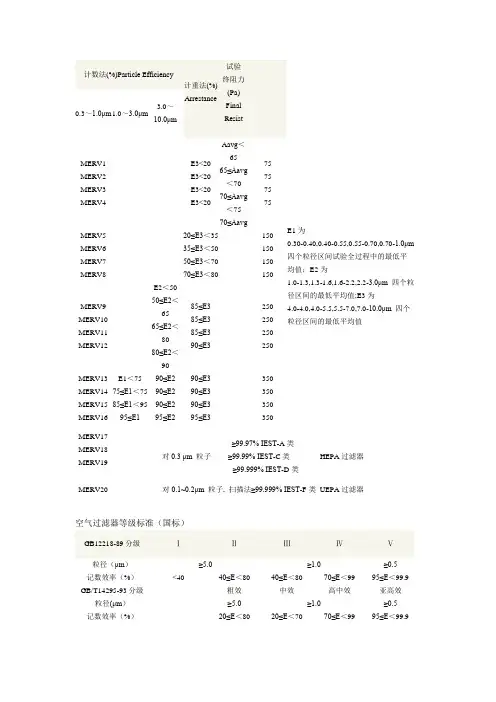

计数法(%)Particle Efficiency计重法(%)Arrestance试验终阻力(Pa) Final Resist0.3～1.0μm1.0～3.0μm3.0～10.0μmMERV1 MERV2 MERV3 MERV4 E3<20E3<20E3<20E3<20Aavg＜6565≤Aavg＜7070≤Aavg＜7570≤Aavg75757575E1为0.30-0.40,0.40-0.55,0.55-0.70,0.70-1.0μm四个粒径区间试验全过程中的最低平均值；E2为1.0-1.3,1.3-1.6,1.6-2.2,2.2-3.0μm 四个粒径区间的最低平均值;E3为4.0-4.0,4.0-5.5,5.5-7.0,7.0-10.0μm 四个粒径区间的最低平均值MERV5 MERV6 MERV7 MERV8 20≤E3＜3535≤E3＜5050≤E3＜7070≤E3＜80150150150150MERV9 MERV10 MERV11 MERV12E2＜5050≤E2＜6565≤E2＜8080≤E2＜9085≤E385≤E385≤E390≤E3250250250250MERV13 MERV14 MERV15 MERV16E1＜7575≤E1＜7585≤E1＜9595≤E190≤E290≤E290≤E295≤E290≤E390≤E390≤E395≤E3350350350350MERV17 MERV18 MERV19≥99.97% IEST-A类对0.3 μm 粒子≥99.99% IEST-C类HEPA过滤器≥99.999% IEST-D类MERV20 对0.1~0.2μm 粒子, 扫描法≥99.999% IEST-F类UEPA过滤器空气过滤器等级标准（国标）GB12218-89分级ⅠⅡⅢⅣⅤ粒径（μm）≥5.0≥1.0≥0.5记数效率（%）<40 40≤E＜80 40≤E＜80 70≤E＜99 95≤E＜99.9 GB/T14295-93分级粗效中效高中效亚高效粒径(μm）≥5.0≥1.0≥0.5记数效率（%）20≤E＜80 20≤E＜70 70≤E＜99 95≤E＜99.9空气过滤器等级标准（欧标）标准EN779:1993 EN1882-1:1998规格比重法(%)Arrestance 比色法或计数法(%)Dust-spotOr Particle Efficiency最易穿透粒径法(%)MPPSG1 G2 G3 G4E<65 65≤E<80 80≤E<90 90≤EF5 F6 F7 F8 F9 40≤E<60 60≤E<80 80≤E<90 90≤E<95 95≤EH10 H11 H12 H13 H1485≤E＜9595≤E＜99.5 99.5≤E＜99.95 99.95≤E＜99.995 99.995≤E＜99.9995U15 U16 U1799.9995≤E＜99.99995 99.99995≤E＜99.99999599.999995≤E空气过滤器的滤速与面风速衡量过滤器的通过风量的能力可以用面速或滤速来表示：面速（u)：过滤器断面上的通过气流的速度（m/s)u=Q/(F*3600)滤速（v): 滤料面积上的通过气流的速度（cm/s)v=0.028*Q/fQ---风量（m3/h)F---过滤器截面积即迎风面积f---滤料净面积，即去除粘结等占去的面积滤速反应滤料的通过能力，特别反映滤料的过滤性能，采用的滤速越低，一般来说将获得较高的效率；而过滤器允许的滤速越低，则说明其滤料阻力较大。

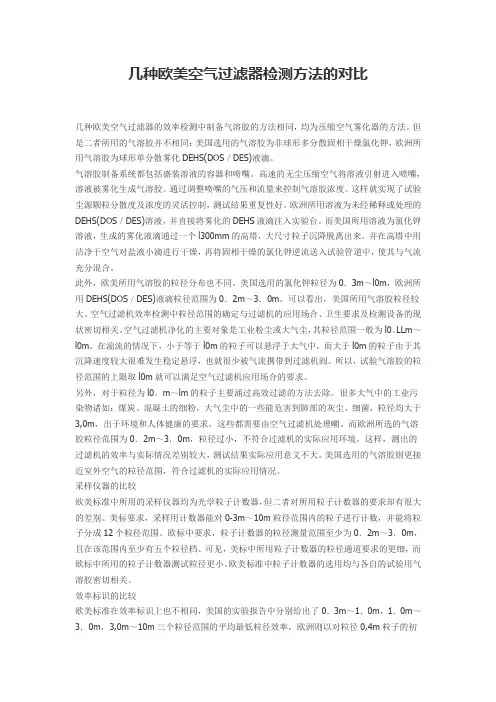

几种欧美空气过滤器检测方法的对比几种欧美空气过滤器的效率检测中制备气溶胶的方法相同，均为压缩空气雾化器的方法。

但是二者所用的气溶胶并不相同：美国选用的气溶胶为非球形多分散固相干燥氯化钾，欧洲所用气溶胶为球形单分散雾化DEHS(DOS／DES)液滴。

气溶胶制备系统都包括盛装溶液的容器和喷嘴。

高速的无尘压缩空气将溶液引射进入喷嘴，溶液被雾化生成气溶胶。

通过调整喷嘴的气压和流量来控制气溶胶浓度。

这样就实现了试验尘源颗粒分散度及浓度的灵活控制，测试结果重复性好。

欧洲所用溶液为未经稀释或处理的DEHS(DOS／DES)溶液，并直接将雾化的DEHS液滴注入实验台。

而美国所用溶液为氯化钾溶液，生成的雾化液滴通过一个l300mm的高塔，大尺寸粒子沉降脱离出来。

并在高塔中用洁净干空气对盐液小滴进行干燥，再将固相干燥的氯化钾逆流送入试验管道中，使其与气流充分混合。

此外，欧美所用气溶胶的粒径分布也不同。

美国选用的氯化钾粒径为0．3m～l0m，欧洲所用DEHS(DOS／DES)液滴粒径范围为0．2m～3．0m。

可以看出，美国所用气溶胶粒径较大。

空气过滤机效率检测中粒径范围的确定与过滤机的应用场合、卫生要求及检测设备的现状密切相关。

空气过滤机净化的主要对象是工业粉尘或大气尘，其粒径范围一般为l0。

LLm～l0m。

在湍流的情况下，小于等于l0m的粒子可以悬浮于大气中，而大于l0m的粒子由于其沉降速度较大很难发生稳定悬浮，也就很少被气流携带到过滤机阎。

所以，试验气溶胶的粒径范围的上限取l0m就可以满足空气过滤机应用场合的要求。

另外，对于粒径为l0。

m～lm的粒子主要涌过高效过滤的方法去除。

很多大气中的工业污染物诸如：煤炭、混凝土的细粉，大气尘中的一些能危害到肺部的灰尘、细菌，粒径均大于3,0m，出于环境和人体健康的要求，这些都需要由空气过滤机处理嘲。

而欧洲所选的气溶胶粒径范围为0．2m～3．0m，粒径过小，不符合过滤机的实际应用环境。

高效过滤器的基本知识欧洲现行分类美国效率规格MERV17 MERV18 MERV19≥99.97% IEST-A类对0.3 μm 粒子≥99.99% IEST-C类 HEPA过滤器≥99.999% IEST-D类MERV20 对0.1~0.2μm 粒子, 扫描法≥99.999% IEST-F类 UEPA过滤器空气过滤器的种类默认分类 2008-01-26 09:15:06 阅读40 评论0 字号：大中小订阅空氣過濾器 (Air Filter)濾網等級適用灰塵粒徑(μm)適用灰塵濃度(mg/m3)壓力損失 (mmAq) 捕集效率 (%) 濾材主要用途初級濾網 PRE FILTER ≧5 0.1~0.7 3~20 70~80 (重量法) 合成纖維外氣處理空調箱前端中性能濾網 MID FILTER ≧1 0.1~0.6 8~25 60~95 (比色法) 合成纖維玻璃纖維高效濾網前端循環空氣前端準高效率網 E-HEPAFILTER ≧0.3 ≦0.3 15~35 ≧95 (0.3μm DOP)玻璃纖維Class100~10000無塵室最終濾網高效率網 HEPA FILTER ≧0.3 ≦0.3 25~50 ≧99.97 (0.3μmDOP)玻璃纖維Class10~10000無塵室最終濾網超低洩漏濾網 ULPA FILTER 0.1~0.3 ≦0.1 25~50 ≧99.995 (0.12μmDOP)特殊玻璃纖維Class 1~10無塵室最終濾網无隔板式过滤器(Minipleat)有隔板过滤器(Separator)空气过滤器的分类洁净室用空气过滤器种类较多，按结构形式分，有：1．平板式过滤器2．折迭式过滤器3．袋式过滤器4．有隔板折叠形过滤器5．无隔板折叠形过滤器按过滤效率分类，是最为常见的方法；按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，在额定风量下，有：2．粗效过滤器3．中效过滤器4．高中效过滤器5．亚高效过滤器6．高效过滤器（超高效过滤器）达到HEPA标准的过滤网，对于0.1微米和0.3微米的有效率达到99.998%，HEPA网的特点是空气可以通过，但细小的微粒却无法通过。

空气过滤器的等级划分一般通风过滤器的分类可以使用大气尘记数法，其中GB-89和GB/T-93分别给出了不同的粒径和记数效率分级。

欧洲现行的分类标准为G1-G4和F5-F9，以及H10-H14和U15-U17规格。

美国的效率规格使用计数法，包括MERV1-MERV19，其中MERV13-MERV16可以达到对0.3 μm粒子≥99.99%的IEST-C类HEPA过滤器效率，MERV17-MERV19可以达到≥99.999%的IEST-D类效率。

不同的过滤器分类还可以使用不同的试验方法和指标。

比如包括初效、中效和高效过滤器）；2．袋式过滤器；3．旋风式过滤器；4．无隔板式过滤器（Minipleat）；5．有隔板式过滤器（Separator）等。

其中，初效过滤器主要用于过滤大颗粒的灰尘和污染物，适用于工业车间、办公室等场所。

中效过滤器能过滤掉直径在5微米以上的颗粒物，适用于医院、实验室等场所。

高效过滤器则能过滤掉直径在0.3微米以上的颗粒物，适用于洁净室等高要求场所。

而根据捕集效率不同，空气过滤器也可分为初效、中效、高效、超高效等几个等级。

其中，高效过滤器的MERV值一般在13-16之间，能够过滤掉直径在0.3微米以上的颗粒物，适用于洁净室、手术室等场所。

超高效过滤器的MERV值则在17-20之间，能够过滤掉直径在0.1-0.2微米的颗粒物，适用于电子厂、制药厂等高要求场所。

此外，空气过滤器的种类还包括无隔板式过滤器（Minipleat）和有隔板式过滤器（Separator）。

无隔板式过滤器具有体积小、阻力低、捕集效率高等特点，适用于空气流量较大的场所。

而有隔板式过滤器则适用于高洁净度要求的场所，如洁净室等。

2.折叠式过滤器是一种常见的过滤器类型。

它采用多层折叠的滤网，可有效地过滤空气中的微粒。

这种过滤器适用于一些需要高效过滤的场合，如医院、实验室等。

3.袋式过滤器也是一种常见的过滤器类型。

它采用袋状滤网，可有效地过滤空气中的微粒。

几种欧美空气过滤器检测方法的对比几种欧美空气过滤器的效率检测中制备气溶胶的方法相同，均为压缩空气雾化器的方法。

但是二者所用的气溶胶并不相同：美国选用的气溶胶为非球形多分散固相干燥氯化钾，欧洲所用气溶胶为球形单分散雾化DEHS(DOS／DES)液滴。

气溶胶制备系统都包括盛装溶液的容器和喷嘴。

高速的无尘压缩空气将溶液引射进入喷嘴，溶液被雾化生成气溶胶。

通过调整喷嘴的气压和流量来控制气溶胶浓度。

这样就实现了试验尘源颗粒分散度及浓度的灵活控制，测试结果重复性好。

欧洲所用溶液为未经稀释或处理的DEHS(DOS／DES)溶液，并直接将雾化的DEHS液滴注入实验台。

而美国所用溶液为氯化钾溶液，生成的雾化液滴通过一个l300mm的高塔，大尺寸粒子沉降脱离出来。

并在高塔中用洁净干空气对盐液小滴进行干燥，再将固相干燥的氯化钾逆流送入试验管道中，使其与气流充分混合。

此外，欧美所用气溶胶的粒径分布也不同。

美国选用的氯化钾粒径为0．3m～l0m，欧洲所用DEHS(DOS／DES)液滴粒径范围为0．2m～3．0m。

可以看出，美国所用气溶胶粒径较大。

空气过滤机效率检测中粒径范围的确定与过滤机的应用场合、卫生要求及检测设备的现状密切相关。

空气过滤机净化的主要对象是工业粉尘或大气尘，其粒径范围一般为l0。

LLm～l0m。

在湍流的情况下，小于等于l0m的粒子可以悬浮于大气中，而大于l0m的粒子由于其沉降速度较大很难发生稳定悬浮，也就很少被气流携带到过滤机阎。

所以，试验气溶胶的粒径范围的上限取l0m就可以满足空气过滤机应用场合的要求。

另外，对于粒径为l0。

m～lm的粒子主要涌过高效过滤的方法去除。

很多大气中的工业污染物诸如：煤炭、混凝土的细粉，大气尘中的一些能危害到肺部的灰尘、细菌，粒径均大于3,0m，出于环境和人体健康的要求，这些都需要由空气过滤机处理嘲。

而欧洲所选的气溶胶粒径范围为0．2m～3．0m，粒径过小，不符合过滤机的实际应用环境。

空气过滤国外标准空气过滤器的主要功能是过滤空气中的颗粒物、细菌、病毒和其他有害物质，以提高室内空气的质量。

在国外，空气过滤器的标准通常由政府、行业协会或制造商制定。

下面介绍一些常见的空气过滤国外标准。

1. 颗粒计数颗粒计数是衡量空气过滤器过滤效果的重要指标之一。

美国联邦标准209E（Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都规定了空气过滤器的颗粒计数效率。

这些标准将颗粒物按照直径分为不同级别，并要求过滤器在特定的气流条件下，对不同级别的颗粒物进行过滤，以达到一定的效率要求。

2. 过滤效率过滤效率是指空气过滤器对特定颗粒物的过滤能力。

美国联邦标准209E（Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都要求空气过滤器在特定的试验条件下，对不同级别的颗粒物进行过滤，以达到一定的效率要求。

其中，美国联邦标准209E（Fed Std 209E）还规定了过滤器的阻力和使用寿命等指标。

3. 阻力阻力是指空气过滤器对空气流动的阻力。

如果阻力过大，会影响室内空气流通和空调效果。

美国联邦标准209E（Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都要求空气过滤器在特定的试验条件下，测量其阻力值，以确保其不会对室内空气流通产生负面影响。

空气过滤器需要在一定温度范围内正常工作。

美国联邦标准209E （Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都规定了空气过滤器的耐温范围，以确保其在不同的室内温度下都能正常工作。

5. 耐湿空气过滤器需要在一定湿度范围内正常工作。

美国联邦标准209E （Fed Std 209E）和欧洲标准EN 779-2002（EN 779）都规定了空气过滤器的耐湿范围，以确保其在不同的室内湿度下都能正常工作。

6. 防火防火性能是保证室内人员安全的重要指标之一。

美国联邦标准209E（Fed Std 209E）和欧洲标准EN 1821-1998（EN 1821）都要求空气过滤器采用防火材料制造或具有防火涂层，以确保其不会成为火灾隐患。

高中效(GZ) [70%,95%] (≥0.5μm）
中效1(Z1) [60%,70%]
中效2(Z2) [40%,60%] (≥0.5μm）
中效3(Z3) [20%,40%]
粗效1(C1) (≥50%） 粗效2(C2) [20%,50%]
(≥2.0μm)
粗效3(C3) （≥50%）
粗效4(C4) [10%～50% ]
99.999995% ISO 75(U)
99.99999% ISO 70(U)
99.99995% ISO 65(U)
99.9999% ISO 60(U)
99.9995% ISO 55(U)
99.999% ISO 50(U)
99.995% ISO 45(U)
99.99%
ISO 40(U)
99.95%
ISO 35(U)
99.9%
ISO 30(U)
99.5%
ISO 25(U)
99%
ISO 20(U)
95%
ISO 15(U)
纳焰法
99.999% 99.99% 99.97% 99.9%
99.5%
F9
EU9
85% 平均计数法 纳焰法
JG/T 22-1999(大气尘计数法)
ANSI/ASHRAE 52.1-1992
CRAA 432; EN 779:2002 (0.4um平均)
中国，日本，欧洲，美国空气过滤器分类、效率近似对照图
中国制冷空调工业 协会 CRAA 430
U17
超高效 U16 ULPA
U15
高效 H14 HEPA H13
Y12 亚Su高b-效HEPA Y11
Y10
F9
F8

第 1062 页 ， 大容量采样器，这些采样器含有
01/15/88
以下部件：带有丙烯腈-丁二烯-
苯乙烯塑胶过滤器托架和电机/
鼓风机外壳或不锈钢过滤器托
架和酚醛塑料电机/鼓风机外壳
的阳极氧化处理铝制大容量外
壳；0.6 大功率电机/鼓风机; 压
力传感器流量记录仪； 电子质
量流量控制器或体积流量控制
器；数字计数器/编程器，7 天制
联邦公报：卷 63， 孔的进口，作为 PM10 参考方法 第 69625 页 ， 配置，流量为 16.67 升/分钟，24
12/17/98
小时连续采样周期操作。原有固
最 新 修 订 : 件版本为 5.X 和稍低或者新固
01/2009
件版本 6.0 和更高。符合原有型
号 PQ100 操作说明书或修订版
控制组件，气动恒流控制器，总
鼓风机外壳或不锈钢过滤器托
架和酚醛塑料电机/鼓风机外壳
的阳极氧化处理铝制大容量外
壳；0.6 大功率电机/鼓风机; 压
力传感器流量记录仪；电子质量 流量控制器或体积流量控制器； 数字计数器/编程器，7 天制计数 器，6 天制计数器/编程器或固体 计数器/编程器；持续时间指示 器；滤筒。
Graseby Andersen/GMW 公司
第 18569 页 。 程范围为 0-0.500 毫克/立方米
4/8/04
（0-500g/m3），采样流量设定为
1.00 立方米/小时及流量控制设
定为“是”，“基准 选择”设定
为立方米（实际体积），“循环”
设定为 24 小时，“周期”设定为
无，“计时”设定为 200 秒。
手动参考方法： 由 Siera-Andersen 或 GMW 公司

ANSI/ASHRAE 52.2-1999
MERV15
MERV14
MERV13 MERV12 MERV11 MERV10 MERV9 MERV8 MERV7 MERV6 MERV5 MERV2-4
MERV1
JIS B 9908-2001 CRAA 432; EN 779:2002; ANSI/ASHRAE 52.1-1992
中国，日本，欧洲，美国空气过滤器分类、效率近似对照图
中国制冷空调工业 协会 CRAA 430
U17
超高效 U16 ULPA
U15
高效 H14 HEPA H13
Y12 亚Su高b-效HEPA Y11
Y10
F9
F8
中效 F7 Fine
F6
F5
G4
G3 粗效 Coarse G2
G1
欧洲标准 EN 1822
0.1-0.2μm)
99.9999%
99.999% 99.995%
99.99% 99.97%
G
F
超高效 (0.3μm) ULPA
K J H,I
高效 HEPA
E D
A,B,C
新国标
美国ASHRAE
MERV20 MERV19 MERV18 MERV17
MERV16
亚高效(YG) [95%,99.9%] (≥0.5μm）
99.9%
ISO 30(U)
99.5%
ISO 25(U)
99%
ISO 20(U)
95%
ISO 15(U)
纳焰法
99.999% 99.99% 99.97% 99.9%
99.5%
F9
EU9
85% 平均计数法 纳焰法

空气过滤的等级划分（国标）（2009/03/14 10:32）
空气过滤的等级划分（欧标）（2009/03/14 10:33）
空气过滤的等级划分(美标)(2009/03/14 10:34)
空气过滤的等级划分(德标)(2009/04/11 10:31)
浏览字体：大里百
日本 JIS (9920 ~1989)标准
0.5um
透气度是在△3=200Pa时测得。

（不同的厂家所用的△可能不一样，有用△ =127pa的）
②过滤精度：通常是指在原始状态下未建立初尘饼时，能够有效地被阻隔粒子的最小尺寸级别。

在实际使用过程中，我们可以采用降低过滤风速及建立稳定的初尘饼等措施来有效提高过滤精度
③过滤效率：我们目前所采用的过滤效率是指被滤筒有效阻隔的粉尘与进入除尘器总粉尘量的质量比。

④过滤级别：为滤材初始时测定的。

空气过滤器效率标准一、空气过滤器的不同效率表示方法当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。

最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。

1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：二、空气过滤器的规格与额定风量各类过滤器的一些标准尺寸、风量及初阻力如下表：空气过滤器的不同效率表示方法,空气过滤器的效率表示方法，空气过滤器效率空气过滤器效率规格比较表，空气过滤器效率表示方法容尘量：容尘量是在特定试验条件下，过滤器容纳特定人工粉尘的重量。

所谓“特定”，指的是：a. 标准试验风洞，以及相关试验与测量设备；b. 比实际大气粉尘颗粒大得多的标准人工尘；c. 标准规定，或委托方与试验方商定的试验方法与计算方法；d. 委托方与试验方商定的终止试验的条件。

只有在试验条件相同时，才能根据容尘量来粗略估计哪只过滤器的使用寿命会比另一只更长一些。

“容尘量”与过滤器实际容纳粉尘的重量没有直接对应关系，孤立的“容尘量”数据对用户没有任何意义。

例如，一只过滤器的试验容尘量为600g，报废时它可能会容纳2.5kg的大气粉尘；另一只的容尘量为900g，到了你手里，它可能只能兜住1.5kg 粉尘。

过滤器厂家和专业试验室在评估一般通风用过滤器产品时，要对过滤器进行破坏性发尘试验，其主要目的是评估过滤器在整个试验过程中的平均效率。

容尘量是通过这种试验得到的一组数据中的一个数据。

如果某个实验室曾对一大批过滤器进行过发尘试验，试验者可以利用一批容尘量数据来比较相关的过滤器。

外人很难搞清那些容尘量的实际意义。
