下载文档原格式
不饱和聚酯的制备
不饱和聚酯的制备方法如下：
１．原料处理：将二元酸和多元醇在一定比例下混合，去除其中的杂质和水分。
２．缩聚反应：将混合后的原料加热至适当温度（通常在160-220℃），加入微量的催化剂（如磷酸四丁酯），在过程中不
停搅拌。
在反应过程中生成的水分会通过减压蒸馏的方式被除去。
３．出料和固化：缩聚反应完成后，将混合物倒入模具或涂布在基材上。
根据具体需要，在材料内加入光引发剂或热固化剂等，通过光照或加热使聚酯树脂完成固化反应。
反应型含磷阻燃不饱和聚酯的合成及固化张臣;刘述梅;黄君仪;赵建青;张杰元;徐冠军【期刊名称】《石油化工》【年(卷),期】2009(038)005【摘要】以苯基磷酰二氯和间苯二酚为原料合成了含磷阻燃剂苯磷酸二(间苯二酚)酯(BPHPPO),将其与顺丁烯二酸酐、邻苯二甲酸酐、1,2-丙二醇进行共聚,得到主链含磷的反应型阻燃不饱和聚酯(UPR).当UPR固化物中BPHPPO的质量分数为18%时,UPR固化物的极限需氧指数为30,阻燃效果达到美国UL94-V0级标准.热重分析结果表明,当UPR固化物中BPHPPO的质量分数从0增至18%时,UPR的5%失重温度由275.5 ℃降至248.0 ℃,P-O-C键的提前分解促使磷酸类物质的生成并有效阻碍了UPR的进一步分解,600 ℃时的残炭量由0增至4.6%.用差示扫描量热仪测试了UPR的固化过程,以Kamal模型计算出UPR固化动力学参数,当UPR固化物中BPHPPO的质量分数由0增至18%时,固化反应活化能由46.5kJ/mol增至262.9 kJ/mol.【总页数】6页(P515-520)【作者】张臣;刘述梅;黄君仪;赵建青;张杰元;徐冠军【作者单位】华南理工大学材料科学与工程学院,广东广州510640;华南师范大学化学与环境学院,广东广州510006;华南理工大学材料科学与工程学院,广东广州510640;华南理工大学材料科学与工程学院,广东广州510640;华南理工大学材料科学与工程学院,广东广州510640;广州贝特新材料有限公司,广东广州510800;广州贝特新材料有限公司,广东广州510800【正文语种】中文【中图分类】TQ323.42【相关文献】1."一锅"法合成高纯度反应型含磷阻燃剂DOPO [J], 陈秀丽;王新龙2.无卤反应型含磷氮阻燃剂的合成及其阻燃改性环氧树脂的研究 [J], 邵志恒;李纪录;陈显明;许一婷;罗伟昂;陈国荣;曾碧榕;袁丛辉;戴李宗3.一种含磷反应型阻燃剂的合成及其阻燃性能研究 [J], 周密;李莉萍4.反应型卤系阻燃剂和阻燃不饱和聚酯树脂的合成及性能 [J], 金杼;梁世懿5.反应型卤系阻燃剂和阻燃不饱和聚酯树脂的合成及性能 [J], 金抒;梁世懿因版权原因，仅展示原文概要，查看原文内容请购买。
阻燃不饱和聚酯的制备及工艺流程设计专业:高分子材料及工程姓名：笪栓马指导老师姓名:申请学位级别：学士论文提交日期：２01５年6月日学位授予单位:天津科技大学摘要不饱和聚酯()是迄今为止热固性树脂中用量最大的材料。
其发展及应用也越来越广泛,在诸多领域上都要求了其需要有较高的阻燃性,因此,本实验就其阻燃性问题进行了研究,研究了阻燃剂对其阻燃性的提高及对其力学性能的影响。
实验过程是以顺丁烯二酸酐、邻苯二甲酸酐、乙二醇合成不饱和聚酯，对其进行力学性能(拉伸强度、弯曲强度)和阻燃性的研究,然后再在不饱和聚酯中加入四溴苯酐或聚磷酸铵，研究其对不饱和聚酯的阻燃性及力学性能（拉伸强度、弯曲强度）影响，并进行对比。
研究表明,加入反应型阻燃剂四溴苯酐或聚磷酸铵都能提高不饱和聚酯的阻燃性，对于不饱和聚酯的力学性能来说，加入反应型阻燃剂四溴苯酐的不饱和聚酯的力学性能要高于加入聚磷酸铵的力学性能。
关键词：不饱和聚酯；阻燃剂; 四溴苯酐; 聚磷酸铵；力学性能(）。
a ,，ａ。
, , , , ( ，）， A， ( , ), 。
Ａ , , a .：；;; ;目录１前言ﻩ错误!未指定书签。
1.１不饱和聚酯简介ﻩ错误!未指定书签。
1.2 对不饱和聚酯使用阻燃剂的要求.... 错误!未指定书签。
1.3 阻燃剂的阻燃机理................ 错误!未指定书签。
1．4 阻燃的基本方法ﻩ错误!未指定书签。
1.5 阻燃剂的类型..................... 错误!未指定书签。
1.5.1 水合氧化铝阻燃剂............ 错误!未指定书签。
1.5.2 水合氧化镁阻燃剂............ 错误!未指定书签。
1.5.3 磷系阻燃剂.................. 错误!未指定书签。
１．５.3.１红磷阻燃剂........ 错误!未指定书签。
1.5.3．2 聚磷酸铵阻燃剂ﻩ错误!未指定书签。
1.5.3．3 磷酸酯阻燃剂ﻩ错误!未指定书签。

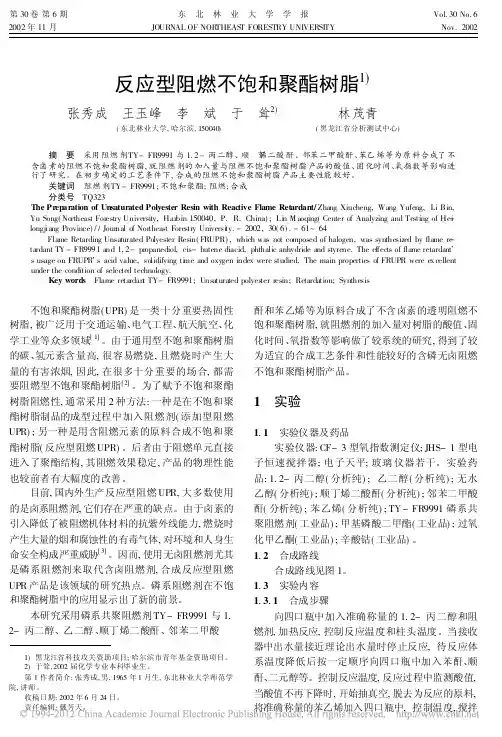

反应型阻燃不饱和聚酯树脂1)张秀成王玉峰李斌于耸2)林茂青(东北林业大学,哈尔滨,150040)(黑龙江省分析测试中心)摘要采用阻燃剂TY-FR9991与1.2-丙二醇、顺丁烯二酸酐、邻苯二甲酸酐、苯乙烯等为原料合成了不含卤素的阻燃不饱和聚酯树脂,就阻燃剂的加入量与阻燃不饱和聚酯树脂产品的酸值、固化时间、氧指数等影响进行了研究。
在初步确定的工艺条件下,合成的阻燃不饱和聚酯树脂产品主要性能较好。
关键词阻燃剂TY-FR9991;不饱和聚酯;阻燃;合成分类号TQ323The Preparation of Unsaturated Polyester Resin with Reactive Flame Retardant/Zhang Xiucheng,Wang Yufeng,Li Bin,Yu Song(Northeast Forestry University,Harbin150040,P.R.China);L i n M aoqing(Center of Analyzing and Testing of He-i longjiang Province)//Journal of Northeast Forestry Universi ty.-2002,30(6).-61~64Flame Retarding Unsaturated Polyester Resin(FRUPR),which was not composed of halogen,was synthesized by flame re-tardant TY-FR9991and1,2-propanediol,cis-butene diacid,phthalic anhydride and styrene.The effects of flame retardant. s usage on FRUPR.s acid value,solidifying ti me and oxygen index were studied.The main properties of FRUPR were ex cellent under the condition of selected technology.Key words Flame retardan t TY-FR9991;Unsaturated polyes ter resin;Retardation;Synthesis不饱和聚酯树脂(UPR)是一类十分重要热固性树脂,被广泛用于交通运输、电气工程、航天航空、化学工业等众多领域[1]。
