一种4PSK的调制与解调系统的介绍

电路基础原理数字信号的调制与解调数字信号的调制与解调是电路基础原理中的重要概念。

调制是将数字信号转化为模拟信号的过程，解调则是将模拟信号还原为数字信号的过程。

本文将介绍数字信号的调制与解调原理及其应用。

一、调制的基本原理调制是为了将数字信号传输到远距离时，能够克服传输噪声、提高信号质量而进行的一种技术。

数字信号经过调制后，会转化为模拟信号，其特点是连续的波形。

1.频移键控调制(FSK)FSK是一种基本的数字信号调制方式，它通过改变信号的频率来表示不同的数字。

在FSK中，使用两个频率来分别代表二进制的0和1。

2.相移键控调制(PSK)PSK是一种通过改变信号的相位来表示不同的数字的调制方式。

在PSK中，使用不同的相位来表示二进制的0和1。

3.正交幅度调制(QAM)QAM是一种通过改变信号的振幅和相位来表示不同的数字的调制方式。

在QAM中，通过改变信号的振幅和相位的组合来表示多个二进制数字。

二、解调的基本原理解调是将模拟信号还原为数字信号的过程，其目的是还原接收到的信号，以便后续的数字信号处理。

1.频移解调频移解调是将经过FSK调制的信号还原回数字信号的过程。

解调器需要检测接收到的信号的频率，并根据频率的不同判断出二进制的0和1。

2.相移解调相移解调是将经过PSK调制的信号还原为数字信号的过程。

解调器需要检测接收到信号的相位，并根据相位的变化来判断出二进制的0和1。

3.幅度解调幅度解调是将经过QAM调制的信号还原为数字信号的过程。

解调器需要测量接收到信号的振幅和相位，并根据这些信息来判断出二进制的0和1。

三、调制与解调的应用调制与解调技术广泛应用于通信领域，特别是在无线通信中。

1.无线电广播无线电广播使用调制技术将音频信号转化为无线电信号，并通过无线电波传输到接收器中，然后通过解调技术将无线电信号还原为音频信号。

2.移动通信移动通信中的调制与解调技术被用于将数字信号通过无线电信道传输，以实现声音、图像和数据的无线传输。

P S K(D P S K)调制与解调实验题目——PSK（DPSK）调制与解调一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。

2、掌握产生PSK(DPSK)信号的方法。

3、掌握PSK(DPSK)信号的频谱特性。

二、实验内容1、观察绝对码和相对码的波形。

2、观察PSK(DPSK)信号波形。

3、观察PSK(DPSK)信号频谱。

4、观察PSK(DPSK)相干解调器各点波形。

三、实验仪器1、信号源模块2、数字调制模块3、数字解调模块4、20M双踪示波器5、导线若干四、实验原理1、2PSK(2DPSK)调制原理2PSK信号是用载波相位的变化表征被传输信息状态的，通常规定0相位载波和π相位载波分别代表传1和传0，其时域波形示意图如图所示。

2PSK 信号是用载波的不同相位直接去表示相应的数字信号而得出的，在这种绝对移相的方式中，由于发送端是以某一个相位作为基准的，因而在接收系统也必须有这样一个固定基准相位作参考。

如果这个参考相位发生变化，则恢复的数字信息就会与发送的数字信息完全相反，从而造成错误的恢复。

这种现象常称为2PSK 的“倒π”现象，因此，实际中一般不采用2PSK 方式，而采用差分移相（2DPSK ）方式。

2DPSK 方式即是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。

如图为对同一组二进制信号调制后的2PSK 与2DPSK 波形。

0 0 0 1 0 1 1 1 0 0 0 1 1 1 0 0 1数字信息（绝对码）PSK 波形DPSK 波形相对码从图中可以看出，2DPSK 信号波形与2PSK 的不同。

2DPSK 波形的同一相位并不对应相同的数字信息符号，而前后码元相对相位的差才唯一决定信息符号。

这说明，解调2DPSK 信号时并不依赖于某一固定的载波相位参考值。

只要前后码元的相对相位关系不破坏，则鉴别这个关系就可以正确恢复数字信息，这就避免了2PSK 方式中的“倒π”现象发生。

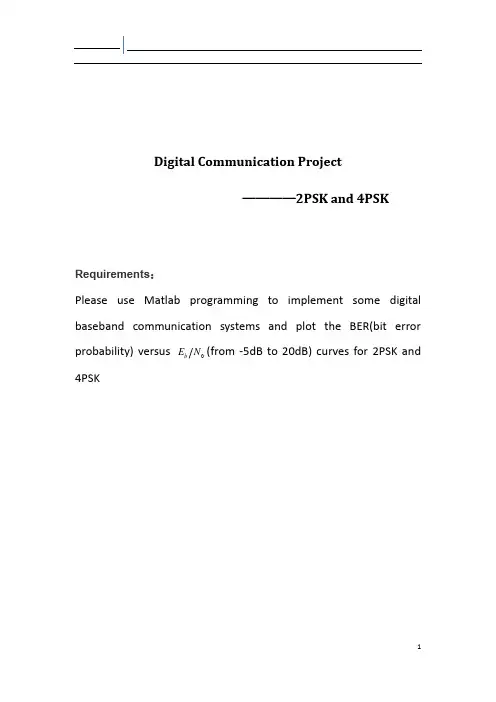

Digital Communication Project————2PSK and 4PSKRequirements：Please use Matlab programming to implement some digital baseband communication systems and plot the BER(bit error4PSK目录：Digital Communication Project (1)————2PSK and 4PSK (1)一、基本理论 (3)1.二进制移相键控（2PSK）的基本原理 (3)1.1 2PSK信号的产生 (3)1.2 2PSK的解调系统 (3)1.3 2PSK误码率分析 (4)2.四进制移相键控（4PSK）的基本原理 (4)2.14PSK信号的产生 (5)2.2 4PSK的解调系统 (6)2.3 4PSK误码率分析 (7)二、源程序及仿真分析 (7)1.2PSK源程序及仿真分析 (7)2.4PSK源程序及仿真分析 (9)3.2PSK和4PSK误码率分析 (10)一、基本理论1.二进制移相键控（2PSK）的基本原理2PSK信号的产生方法通常有两种：模拟调制法和键控法。

一般的模拟幅度调制的方法，用乘法器实现；数字键控法的开关电路受s(t)控制。

2PSK信号基本的解调方法是相干解调。

2PSK,二进制移相键控方式，是键控的载波相位按基带脉冲序列的规律而改变的一种数字调制方式。

就是根据数字基带信号的两个电平(或符号)使载波相位在两个不同的数值之间切换的一种相位调制方法。

两个载波相位通常相差180度，此时称为反向键控(PSK),也称为绝对相移方式。

1.1 2PSK信号的产生2PSK的产生：模拟法和数字键控法。

就模拟调制法而言，与产生2ASK信号的方法比较，只是对s(t)要求不同，因此2PSK信号可以看作是双极性基带信号作用下的DSB 调幅信号。

模拟调制法如图1.1所示。

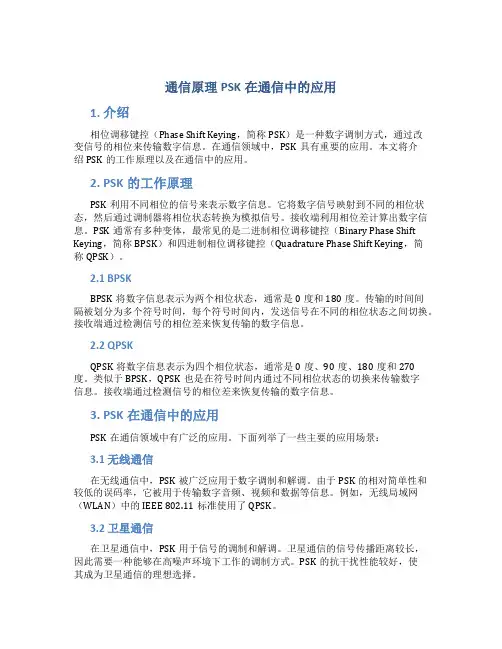

通信原理PSK在通信中的应用1. 介绍相位调移键控（Phase Shift Keying，简称PSK）是一种数字调制方式，通过改变信号的相位来传输数字信息。

在通信领域中，PSK具有重要的应用。

本文将介绍PSK的工作原理以及在通信中的应用。

2. PSK的工作原理PSK利用不同相位的信号来表示数字信息。

它将数字信号映射到不同的相位状态，然后通过调制器将相位状态转换为模拟信号。

接收端利用相位差计算出数字信息。

PSK通常有多种变体，最常见的是二进制相位调移键控（Binary Phase Shift Keying，简称BPSK）和四进制相位调移键控（Quadrature Phase Shift Keying，简称QPSK）。

2.1 BPSKBPSK将数字信息表示为两个相位状态，通常是0度和180度。

传输的时间间隔被划分为多个符号时间，每个符号时间内，发送信号在不同的相位状态之间切换。

接收端通过检测信号的相位差来恢复传输的数字信息。

2.2 QPSKQPSK将数字信息表示为四个相位状态，通常是0度、90度、180度和270度。

类似于BPSK，QPSK也是在符号时间内通过不同相位状态的切换来传输数字信息。

接收端通过检测信号的相位差来恢复传输的数字信息。

3. PSK在通信中的应用PSK在通信领域中有广泛的应用。

下面列举了一些主要的应用场景：3.1 无线通信在无线通信中，PSK被广泛应用于数字调制和解调。

由于PSK的相对简单性和较低的误码率，它被用于传输数字音频、视频和数据等信息。

例如，无线局域网（WLAN）中的IEEE 802.11标准使用了QPSK。

3.2 卫星通信在卫星通信中，PSK用于信号的调制和解调。

卫星通信的信号传播距离较长，因此需要一种能够在高噪声环境下工作的调制方式。

PSK的抗干扰性能较好，使其成为卫星通信的理想选择。

3.3 数字广播数字广播系统中，PSK被用于数字音频信号的调制和解调。

通过将数字音频信号编码为相位状态，可以有效地传输音频内容。

实验九Q P S K/O Q P S K调制与解调实验一、实验目的1、了解用CPLD进行电路设计的基本方法。

2、掌握QPSK调制与解调的原理。

3、通过本实验掌握星座图的概念、星座图的产生原理及方法，了解星座图的作用及工程上的作用。

二、实验内容1、观察QPSK调制的各种波形。

2、观察QPSK解调的各种波形。

三、实验器材1、信号源模块一块2、⑤号模块一块3、20M双踪示波器一台4、连接线若干四、实验原理（一）QPSK调制解调原理1、QPSK调制QPSK信号的产生方法可分为调相法和相位选择法。

用调相法产生QPSK信号的组成方框图如图12-1（a）所示。

图中，串/并变换器将输入的二进制序列依次分为两个并行的双极性序列。

设两个序列中的二进制数字分别为a和b，每一对ab称为一个双比特码元。

双极性的a和b脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制，得到图12-1（b）中虚线矢量。

将两路输出叠加，即得如图12-1（b）中实线所示的四相移相信号，其相位编码逻辑关系如表12-1所示。

（a）（b）图12-1 QPSK调制2、QPSK解调图12-2 QPSK相干解调器由于四相绝对移相信号可以看作是两个正交2PSK信号的合成，故它可以采用与2PSK信号类似的解调方法进行解调，即由两个2PSK信号相干解调器构成，其组成方框图如图12-2所示。

图中的并/串变换器的作用与调制器中的串/并变换器相反，它是用来将上、下支路所得到的并行数据恢复成串行数据的。

（二）OQPSK调制解调原理OQPSK又叫偏移四相相移键控，它是基于QPSK的改进型，为了克服QPSK中过零点的相位跃变特性，以及由此带来的幅度起伏不恒定和频带的展宽（通过带限系统后）等一系列问题。

若将QPSK中并行的I，Q两路码元错开时间（如半个码元），称这类QPSK为偏移QPSK或OQPSK。

通过I，Q路码元错开半个码元调制之后的波形，其载波相位跃变由180°降至90°，避免了过零点，从而大大降低了峰平比和频带的展宽。

实验四QPSK与DQPSK调制实验一、实验目的在2PSK, 2DPSK的学习基础上，掌握QPSK，以及以其为基础的DQPSK, OQPSK, /4 —DQPSK等若干种相关的重要调制方式的原理，从而对多进制调相有一定了解。

1、移动通信技术应用综合实训系统”实验仪一台2、50MHz示波器一台。

3、实验模块：信源模块，QPSK-调制模块。

三、实验原理一）基本理论（A）四相绝对移相键控（QPSK）的调制四相绝对移相键控利用载波的四种不同相位来表征数字信息。

由于每一种载波相位代表两个比特信息，故每个四进制码元又被称为双比特码元。

我们把组成双比特码元的前一信息比特用a代表，后一信息比特用b代表。

双比特码元中两个信息比特ab通常是按格雷码（即反射码）排列的，它与载波相位的关系如表所列。

双比特码元载波相位©a b A方式B方式000°45°0190°135°实验设备由于四相绝对移相调制可以看作两个正交的二相绝对移相调制的合成，故两者的功率谱密度分布规律相同。

下面我们来讨论QPSK信号的产生与解调。

QPSK信号的产生方法与2PSK 信号一样，也可以分为调相法和相位选择法。

(1) 调相法用调相法产生QPSK信号的组成方框图如下所示图4-1 QPSK信号的组成方框图设两个序列中的二进制数字分别为a和b,每一对ab称为一个双比特码元。

并设经过串并变换后上支路为a,下支路为b。

双极性的a和b脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制。

表4-2 QPSK信号相位编码逻辑关系(2) 相位选择法用相位选择法产生QPSK信号的组成方框图如下所示图4-2相位选择法产生QPSK信号方框图(B)四相相对移相键控(DQPSK)的调制所谓四相相对移相键控也是利用前后码元之间的相对相位变化来表示数字信息。

若以前一码元相位作为参考，并令△©为本码元与前一码元的初相差。

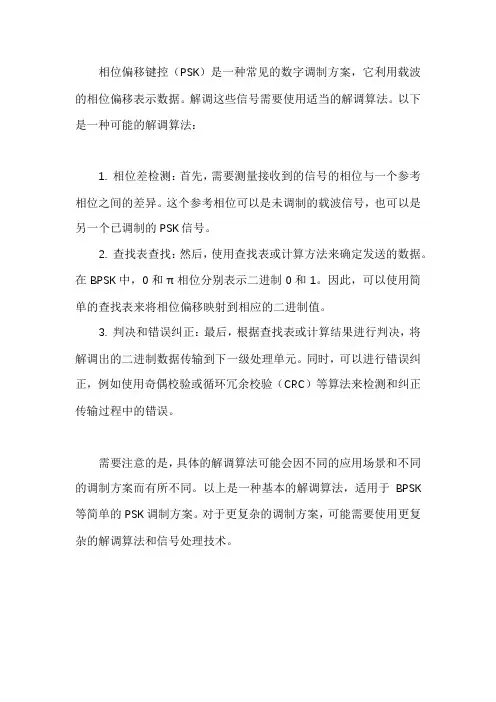

相位偏移键控（PSK）是一种常见的数字调制方案，它利用载波的相位偏移表示数据。

解调这些信号需要使用适当的解调算法。

以下是一种可能的解调算法：
1. 相位差检测：首先，需要测量接收到的信号的相位与一个参考相位之间的差异。

这个参考相位可以是未调制的载波信号，也可以是另一个已调制的PSK信号。

2. 查找表查找：然后，使用查找表或计算方法来确定发送的数据。

在BPSK中，0和π相位分别表示二进制0和1。

因此，可以使用简单的查找表来将相位偏移映射到相应的二进制值。

3. 判决和错误纠正：最后，根据查找表或计算结果进行判决，将解调出的二进制数据传输到下一级处理单元。

同时，可以进行错误纠正，例如使用奇偶校验或循环冗余校验（CRC）等算法来检测和纠正传输过程中的错误。

需要注意的是，具体的解调算法可能会因不同的应用场景和不同的调制方案而有所不同。

以上是一种基本的解调算法，适用于BPSK 等简单的PSK调制方案。

对于更复杂的调制方案，可能需要使用更复杂的解调算法和信号处理技术。

实验四 调制解调（BPSK ，QPSK ，信噪比）一、实验目的掌握数字频带传输系统调制解调的仿真过程 掌握数字频带传输系统误码率仿真分析方法 二、实验原理数字频带信号通常也称为数字调制信号，其信号频谱通常是带通型的，适合于在带通型信道中传输。

数字调制是将基带数字信号变换成适合带通型信道传输的一种信号处理方式，正如模拟通信一样，可以通过对基带信号的频谱搬移来适应信道特性，也可以采用频率调制、相位调制的方式来达到同样的目的。

1. BPSK 调制解调原理假定：信道为加性高斯白噪声信道，其均值为0、方差为2σ，采用矩形成形，发射端BPSK 调制信号为：s (t )=A cos(2p f c t )b k ="1"-A cos(2p f c t )b k ="0"kT £t <(k +1)Tìíïîï经信道传输，接收端输入信号为：()()()d y t s t n t =+经相干解调，匹配滤波，定时恢复后输出：x k =A +n kb k ="1"-A +n k b k ="0"ìíïîï当1，0独立等概出现时，BPSK 系统的最佳判决门限电平*0d U =。

故判决规则为在取样时刻的判决值大于0，判1，小于0，判0。

BPSK 信号的功率谱密度为:()()()][42c m c m s f f P f f P A f P ++-=2. 2ASK 调制过程如果将二进制码元“0”对应信号0，“1”对应信号t f A c π2cos ，则2ASK 信号可以写成如下表达式：()()cos2T n s c n s t a g t nT A f tπ⎧⎫=-⎨⎬⎩⎭∑{}1,0∈n a ，()⎩⎨⎧≤≤=其他 0T t 0 1s t g 。

psk调制及解调实验报告PSK调制及解调实验报告引言调制和解调是无线通信中的重要环节，它们能够将信息信号转化为适合传输的信号，并在接收端恢复出原始信息。

本实验旨在通过实际操作，探究PSK调制和解调的原理和实现方法。

一、实验目的本实验的主要目的是掌握PSK调制和解调的原理，实践PSK调制解调的基本方法，并通过实验结果验证理论分析。

二、实验原理1. PSK调制PSK（Phase Shift Keying）调制是一种基于相位变化的数字调制技术。

在PSK调制中，将不同的离散信息码映射到不同的相位，从而实现信息的传输。

常见的PSK调制方式有BPSK（二进制相移键控）、QPSK（四进制相移键控）等。

2. PSK解调PSK解调是将接收到的PSK信号恢复为原始信息信号的过程。

解调器通过检测相位的变化，将相位差映射回相应的信息码。

三、实验器材1. 信号发生器2. 功率放大器3. 混频器4. 示波器5. 电脑四、实验步骤1. 准备工作连接信号发生器、功率放大器和混频器，设置合适的频率和功率。

将混频器的输出连接至示波器，用于观察调制后的信号。

2. BPSK调制实验设置信号发生器输出为二进制序列，将序列与载波进行相位调制。

观察调制后的信号波形并记录。

3. BPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为二进制序列。

观察解调后的信号波形并记录。

4. QPSK调制实验设置信号发生器输出为四进制序列，将序列与载波进行相位调制。

观察调制后的信号波形并记录。

5. QPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为四进制序列。

观察解调后的信号波形并记录。

六、实验结果与分析通过实验观察和记录，可以得到调制和解调后的信号波形。

根据波形的相位变化，可以判断调制和解调是否成功。

在BPSK调制实验中，观察到信号波形只有两个相位，对应二进制序列的两个状态。

解调实验中，通过相位差检测可以准确地恢复出原始的二进制序列。

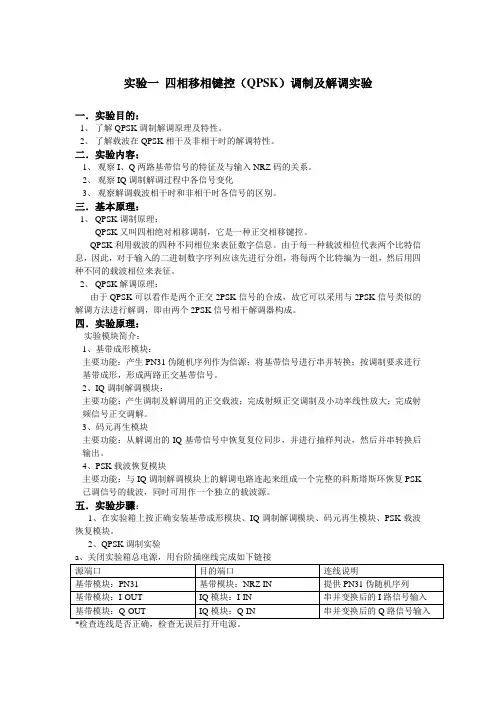

实验一四相移相键控（QPSK）调制及解调实验一．实验目的：1、了解QPSK调制解调原理及特性。

2、了解载波在QPSK相干及非相干时的解调特性。

二．实验内容：1、观察I、Q两路基带信号的特征及与输入NRZ码的关系。

2、观察IQ调制解调过程中各信号变化3、观察解调载波相干时和非相干时各信号的区别。

三．基本原理：1、QPSK调制原理：QPSK又叫四相绝对相移调制，它是一种正交相移键控。

QPSK利用载波的四种不同相位来表征数字信息。

由于每一种载波相位代表两个比特信息，因此，对于输入的二进制数字序列应该先进行分组，将每两个比特编为一组，然后用四种不同的载波相位来表征。

2、QPSK解调原理：由于QPSK可以看作是两个正交2PSK信号的合成，故它可以采用与2PSK信号类似的解调方法进行解调，即由两个2PSK信号相干解调器构成。

四．实验原理：实验模块简介：1、基带成形模块：主要功能：产生PN31伪随机序列作为信源；将基带信号进行串并转换；按调制要求进行基带成形，形成两路正交基带信号。

2、IQ调制解调模块：主要功能：产生调制及解调用的正交载波；完成射频正交调制及小功率线性放大；完成射频信号正交调解。

3、码元再生模块主要功能：从解调出的IQ基带信号中恢复复位同步，并进行抽样判决，然后并串转换后输出。

4、PSK载波恢复模块主要功能：与IQ调制解调模块上的解调电路连起来组成一个完整的科斯塔斯环恢复PSK 已调信号的载波，同时可用作一个独立的载波源。

五．实验步骤：1、在实验箱上按正确安装基带成形模块、IQ调制解调模块、码元再生模块、PSK载波恢复模块。

2、QPSK调制实验a、关闭实验箱总电源，用台阶插座线完成如下链接源端口目的端口连线说明基带模块：PN31 基带模块：NRZ IN 提供PN31伪随机序列基带模块：I-OUT IQ模块：I-IN 串并变换后的I路信号输入基带模块：Q-OUT IQ模块：Q-IN 串并变换后的Q路信号输入*检查连线是否正确，检查无误后打开电源。

QPSK调制与解调原理QPSK，即四相移键调制（Quadrature Phase Shift Keying），是一种数字通信调制方案。

它使用4个相位状态来表示每个数据符号，每个相位状态代表两个比特的信息。

QPSK调制和解调是无线通信系统中常用的一种数字调制和解调技术。

1. 数据编码：将输入的数字信号转化为二进制码流，通常采用差分编码（Differential Encoding）或格雷码（Gray Coding）编码方式。

2.符号映射：将二进制码流分组成符号序列，并将每个符号映射到一个特定的相位状态。

QPSK调制使用4个相位状态，通常为0°、90°、180°和270°，每个相位状态代表两个比特。

3.符号调制：将每个符号的相位状态转化为实际的连续信号。

在QPSK调制中，每个符号的相位状态转化为两个正交的正弦波分量，分别称为正交载波。

4.输出连续信号：将两个正交载波相加得到输出连续信号，其频谱包含两个正交载波频谱的叠加。

QPSK解调原理如下：1.信号接收：接收到被噪声和干扰影响的QPSK信号。

2.信号分解：将接收到的信号分解为两个正交载波的信号分量。

3. 相位检测：使用相干解调器对分解后的信号进行相位检测。

相位检测方法有多种，常用的方法包括差分相移键控解调（Differential PSK Demodulation）和最大似然相位估计（Maximum Likelihood Phase Estimation）。

4.解调器输出：解调器输出检测到的相位状态对应的二进制码流。

根据调制时的映射方式，每个相位状态可以恢复为两个比特的信息。

1.高效利用频谱：QPSK调制方式可以有效地利用频谱，每个符号携带两个比特的信息，相对于BPSK调制方式能提供更高的数据传输速率。

2.抗噪性能较好：QPSK调制相对于BPSK调制，分配相同的频带宽度，可以提供更好的抗噪声干扰性能。

因为接收端可以将噪声和干扰误差均衡地分配到四个相位状态上。

psk dpsk调制解调的工作原理-回复PSK (Phase Shift Keying)和DPSK (Differential Phase Shift Keying)是一种常用的数字调制和解调技术。

它们在通信系统中被广泛应用，特别是在无线通信和卫星通信领域。

本文将详细介绍PSK和DPSK调制解调的工作原理，一步一步解释它们是如何实现数据传输的。

首先，我们来了解PSK调制。

PSK调制是一种通过改变信号的相位来表示数字信息的调制技术。

在PSK调制中，每个数字比特（0或1）被映射为一种不同的相位状态。

常见的PSK调制方式有BPSK (Binary Phase Shift Keying)、QPSK (Quadrature Phase Shift Keying)和8PSK等。

以BPSK为例，0对应于一个固定的相位（通常为0度），而1对应于相位反转（通常为180度）。

在调制过程中，要发送的数字比特流通过一个比特周期的持续时间内的相位变化表现出来。

这一相位变化可以通过两个正交信号（正弦和余弦）的合成来实现。

将这两个正交信号分别乘以频率为f的正弦信号和余弦信号，再将它们相加就可以得到一个PSK信号。

在接收端，需要对接收到的信号进行解调以恢复出原始的数字信息。

解调过程基于相位差的检测。

对于BPSK调制来说，一个比特周期内的相位差可以是0度或180度。

这样，在接收到的信号中检测相位差可以判断出发送的是0还是1。

接下来，我们来介绍DPSK调制。

DPSK调制是一种相位差相比相位绝对值更容易检测的调制技术。

与PSK调制不同，DPSK调制不直接改变信号的相位，而是改变两个连续数字比特之间的相位差。

在DPSK调制中，最常见的方式是采用2PSK（也称为D-BPSK）调制。

在2PSK调制中，每两个相邻的数字比特之间的相位差表达了传输的数字信息。

具体来说，对于新的数字比特，相位差可以被设为0度或180度。

如果前一个数字比特是0，那么相位差将保持不变；如果前一个数字比特是1，那么相位差将被反转。

PSK调制解调实验报告一、实验目的本实验旨在通过设计和实现PSK调制解调电路，理解并掌握PSK调制解调的原理和实现方法。

二、实验原理PSK（Phase Shift Keying）调制是一种将数字信号转换为模拟信号的调制方式，其原理是通过改变信号的相位来传递数字信息。

在PSK调制中，相位的变化表示不同的数字，一般常用的是二进制数字（0和1）。

PSK调制的原理就是根据输入的二进制数字，将相位调整为不同的值。

例如，对于二进制数字0和1，我们可以将其相位分别设为0度和180度，或者分别设为0度和90度，这样就可以通过相位的变化来传递数字信息。

解调过程与调制过程相反，通过检测信号的相位变化，将其转换回数字信号。

三、实验器材与软件本实验使用的器材和软件如下：•信号发生器•示波器•电阻、电容等基本电子元件•软件仿真工具（如Multisim、Proteus等）四、实验步骤步骤一：设计PSK调制电路1.根据PSK调制的原理，设计一个PSK调制电路，其中包括信号发生器、相位调制电路和示波器等。

信号发生器用于产生数字信号，相位调制电路将数字信号转换为相位变化，示波器用于观察调制后的信号波形。

2.根据电路设计原理，选择适当的电子元件并进行连线。

3.使用软件仿真工具，搭建PSK调制电路，并进行仿真验证。

步骤二：实现PSK调制1.连接实验器材，将信号发生器输出接入相位调制电路的输入端，将示波器的探头接入相位调制电路的输出端。

2.打开信号发生器，设置合适的频率和幅度。

3.调节相位调制电路，观察示波器中的波形变化。

通过改变相位调制电路的参数，例如电阻、电容值等，可以实现不同的调制效果。

4.记录不同数字输入时示波器中的波形变化，观察相位的变化情况。

步骤三：设计PSK解调电路1.根据PSK调制的原理，设计一个PSK解调电路，其中包括信号检测电路和示波器等。

信号检测电路用于检测信号的相位变化，示波器用于观察解调后的信号波形。

2.根据电路设计原理，选择适当的电子元件并进行连线。

1第1章 PSK 调制和解调的基本原理回顾我们这里设计的课题（PSK 调制与解调）涉及到两种：2PSK 和2DPSK 1.1 三种数字调制的比较数字调制就是用载波信号的某些离散状态来表征所传送的信号，在接收端也对载波信号的离散调制参量进行检测。

和模拟信号一样，数字调制也有调幅、调频和调相三种基本形式，即有振幅键控（ASK ）、移频键控（FSK ）和移相键控（PSK ）三种基本形式。

如下图所示：图1-1 三种调制方式图各种调制方式的对比分析。

由于噪声干扰的影响最终表现在收方恢复信码时的误码率性能上，所以系统的抗噪声性能可以用系统平均的误码率来表征。

即用各自系统的平均误码率P e 对广义信噪比ε的曲线来表示系统的抗噪声性能。

ε为输入信号每个码元的平均能量与输入噪声的单边功率谱（双边谱的二倍）密度之比，即称广义信噪比。

在此种条件下，可以用相同ε值或相同P e 去比较误码率P e 或ε的大小，从而合理地比较各种键控方式。

（1）ASK 相干解调 P e =1/2erfc[2ε]ε=A 2T/n 0（2）ASK 非相干解调P e ≈[1+πε21].e-ε/2（3）FSK 相干解调P e =1/2erfc[2ε](4)FSK(5)PSK(6)DPSK的意义.令2PSKe0（t）特性为：a也就是说，在一个码元持续时间T s内，e0（t）为：2cosωc t ，概率为Pe0（t）=-cosωc t ，概率为（1-P）即发送二进制0时（a n取+1）e0（t）取0相位；发送二进制符号1时（a n取-1）e0（t）取π相位。

调制可以采用模拟调制的方式产生2PSK，即2PSK信号可通过乘法器来得到。

也可以采用数字键控的方式产生。

调制原理见下：（a）模拟调制(b) 数字键控调制1-3 2PSK调制原理图1.3 2DPSK调制原理相对移相，就是利用载波相位的相对值来传递信息，也就是利用前后码元载波相位的相对变化来传递信息，所以也称为“差分移相”。

4psk调制解调原理4PSK调制解调原理一、引言4PSK调制解调是一种常用的数字通信调制解调技术，它在数字通信系统中具有重要作用。

本文将介绍4PSK调制解调的原理、特点及应用。

二、4PSK调制原理4PSK调制是指将输入的数字信号转换为相位调制信号的一种调制方式。

它是基于相位调制的一种变种，通过对数字信号的不同取值进行相位调制，将数字信号转换为相位连续的模拟信号。

具体来说，4PSK调制将每个输入符号映射到一个特定的相位值。

在4PSK调制中，共有4个相位点，分别对应4个可能的输入符号。

这4个相位点在复平面上形成一个正方形，每个相位点相隔90度。

在4PSK调制中，每个输入符号用两个比特表示，共有4种可能的符号组合。

将这些符号组合映射到不同的相位点上，即可实现4PSK 调制。

调制后的信号可以传输至接收端进行解调。

三、4PSK解调原理4PSK解调是指将接收到的相位调制信号转换为数字信号的一种解调方式。

解调的目标是将相位调制信号恢复为原始的数字信号。

在4PSK解调中，首先需要将接收到的信号进行相位检测。

相位检测是通过测量接收信号的相位，判断其所处的相位点。

在4PSK解调中，常用的相位检测方法有两种：差分相位检测和最小距离相位检测。

差分相位检测是通过比较相邻两个信号样本的相位差来判断所处的相位点。

最小距离相位检测是通过计算接收信号与每个相位点之间的距离，选取距离最小的相位点作为判决结果。

解调后，可以将恢复的数字信号进行后续处理，如解码、错误检测等。

四、4PSK调制解调的特点1. 高效性：4PSK调制解调是一种高效的数字通信技术，可以通过调整相位点的数量来实现不同的调制阶数。

2. 抗干扰性强：4PSK调制解调在传输过程中对噪声和干扰的抗性较强，能够有效地提高信号质量和传输距离。

3. 适应性强：4PSK调制解调可以适应不同信道条件和传输需求，具有较好的灵活性和适应性。

4. 简单性：4PSK调制解调的原理相对简单，实现成本较低，适用于各种数字通信系统。

简述psk调制解调电路的工作原理及工作过程一、前言PSK调制解调电路是一种常见的数字信号处理电路，它能够将数字信号转换为模拟信号进行传输，并在接收端将模拟信号还原为数字信号。

本文将详细介绍PSK调制解调电路的工作原理及工作过程。

二、PSK调制原理1. PSK调制概述PSK调制是指通过改变载波相位来传输数字信息的一种数字调制方式。

在PSK调制中，基带数字信号经过编码后与载波相位进行相乘，形成一个PSK信号。

对于二进制数据而言，当数据位为0时，载波不改变相位；当数据位为1时，载波相位发生180度的变化。

2. PSK调制电路PSK调制电路主要由以下几个部分组成：(1) 预处理电路：用于对基带数字信号进行预处理，如滤波、增益等。

(2) 码元生成器：用于产生基带数字信号的二进制码元序列。

(3) 相位编码器：用于将码元序列转换为相应的相位信息。

(4) 模拟乘法器：用于将相位信息与载波进行乘积运算。

(5) 滤波器：用于滤除多余频率成分，保留所需频率成分。

3. PSK调制过程(1) 码元生成器产生二进制码元序列，经过相位编码器转换为相应的相位信息。

(2) 相位信息经过模拟乘法器与载波进行乘积运算，形成一个PSK信号。

(3) PSK信号经过滤波器滤除多余频率成分，保留所需频率成分。

三、PSK解调原理1. PSK解调概述PSK解调是指通过检测接收到的载波相位来还原数字信息的一种数字解调方式。

在PSK解调中，接收端通过检测接收到的载波相位来判断传输的是0还是1。

2. PSK解调电路PSK解调电路主要由以下几个部分组成：(1) 滤波器：用于滤除多余频率成分，保留所需频率成分。

(2) 相移网络：用于将接收到的信号进行相移操作，以便进行比较。

(3) 相位比较器：用于比较接收到的信号与参考信号之间的相位差异，并输出对应的数字信息。

3. PSK解调过程(1) 接收到的信号经过滤波器滤除多余频率成分，保留所需频率成分。

(2) 经过相移网络将接收到的信号进行相移操作，以便进行比较。

PSKPSK ( Phase Shift Keying)是一种数字调制技术，常用于数字通信中。

在PSK 中，数字比特被编程为特定的相位。

PSK 信号解调算法研究就是对这种编码方式进行解调，将其中的数字信息恢复出来的过程。

本论文将依次介绍PSK 信号基本原理、PSK 信号解调算法、PSK 信号解调的应用场景，以及一些PSK 解调算法的优缺点。

一、PSK 信号基本原理在数字通信中，原始信号最基础的载波形式是正弦波。

对于数字信号而言，我们需要在这个载波上加个特定频率，并改变这个频率的相位来表达数字信息。

这就是PSK 信号的基本原理。

在PSK 调制中，相位的变化与数字信号有关，不同的相位表示不同的信息，通常使用270、180、90 或0 度来代表数字信号的“0”或“1”。

PSK 信号的基本构成为载波信号和基带信号。

载波信号通常是一个正弦波，可以表示为：s(t)=sin(2πfct+θ)其中，fc 表示载波频率，θ表示载波的相位，t 表示时间。

基带信号是需要被调制的信息，可以表示为：d(t)=Acos(2πfdt)其中，A 表示信号的振幅，fd 表示信号的频率，t 表示时间。

在PSK 调制时，载波信号的相位会随着基带信号的变化而调整，实现数字信号的传输。

不同的PSK 调制方式会有不同的相位偏移值，例如2PSK 将数据编码成相位偏移为180 度的正弦波，而4PSK 则将数据编码成相位偏移为90 度、180 度、270 度的正弦波。

二、PSK 信号解调算法PSK 信号的解调是将数字信息从信号中恢复出来的过程。

常用的PSK 信号解调算法有相干解调法、非相干解调法和差分解调法。

1. 相干解调法在相干解调法中，解调器需要估计接收信号的相位，然后将接收信号的相位与已知干净的信号相比较，通过相位差来确定每个比特位的数值。

相干解调法中使用一个相干解调回路来执行这些操作，可以表示为：y(t)=x(t)*cos(ωt)+z(t)*sin(ωt)其中，x(t)表示接收到的信号，ω表示载波频率，y(t)表示解调后的信号，z(t)是一个高斯白噪声。
