宽带无线通信系统中的信号调制与解调技术研究概述：宽带无线通信系统的信号调制与解调技术是保证高速率、高带宽、高可靠性的无线通信的基础。

本文将介绍宽带无线通信系统中的信号调制技术和解调技术的原理和应用，以及相关的研究进展。

一、信号调制技术1. 调制技术的基本概念调制技术是将低频信号（基带信号）转换为高频信号（载波信号）的过程。

在宽带无线通信系统中，常用的调制技术包括幅度调制、频率调制和相位调制。

这些调制技术可以通过改变信号的幅度、频率或相位来实现信息的传输和编码。

2. 常用调制技术（1）幅度调制(AM)：幅度调制是将基带信号的幅度变化对应到载波的幅度上来表示信息的技术。

AM调制在宽带无线通信系统中被广泛应用，尤其在无线电广播和移动通信领域。

（2）频率调制(FM)：频率调制是将基带信号的频率变化对应到载波的频率上来表示信息的技术。

FM调制在宽带无线通信系统中通常用于音频和视频信号的传输以及广播电台和电视台的发射。

（3）相位调制(PM)：相位调制是将基带信号的相位变化对应到载波的相位上来表示信息的技术。

相位调制在宽带无线通信系统中常用于数字通信和数据传输，如调制解调器、无线局域网以及4G和5G 移动通信系统。

3. 调制技术的性能评价对于宽带无线通信系统中的调制技术，性能评价是重要的研究内容之一。

常见的性能评价参数包括误码率（BER）、调制解调器的灵敏度和带宽效率等。

研究者们通过改进调制技术和优化传输方案来提高系统的性能。

二、信号解调技术1. 解调技术的基本概念解调技术是将高频信号（载波信号）还原为低频信号（基带信号）的过程。

在宽带无线通信系统中，解调技术是将调制信号恢复为原始信息的关键。

常见的解调技术包括检波技术（包络检波、同步检波）和解调算法（数字信号处理）等。

2. 常用解调技术（1）包络检波：包络检波是将调制信号的包络还原为基带信号的过程。

在宽带无线通信系统中，包络检波常用于幅度调制和频率调制解调中。

课题一信号调制与解调题目说明：从语音，图像的原始信息变过来的原始信号频谱分量频率较低，不适宜在信道中长距离传输。

因此，在通信系统的发送通端常需要有调制过程将其转换为适合传输的信号，在接收端则需要有调节过程，将信号还原成原来的信息，以便更准确的利用信息。

原理分析：调制就是按调制信号的变化规律去改变某些参数。

解调是调制的逆过程，即从已调制信号中恢复或提取调制信号的过程。

幅度调制是正弦型载波的幅度随调制信号变化的过程。

采用模拟调制利用正旋波载波的幅度调制，频率调制和相位调制的方式进行信号的处理。

同步解调端本振信号频率必须与发射端调制的载波信号的频率和相位相同才能实现同步解调。

脉冲调制信号只有在脉冲出现才需要存在，在其他时间内等于零，这样就有可能在这空余的时间间隔中去传输其他路德信号，发送端和接受端的转换开关按照同样的顺序和周期轮流接通各个通道，在信道中传送的是各个脉冲幅度调制信号的和，各个脉冲出现在不同的时间段。

而通过接收端的开关以后各路接受端接收到的相当于某一路信号脉冲幅度的结果，可以用低通滤波器进行解调。

实验内容：1.将一正旋信号x(n)=sin(2πn/256)分别以100000Hz的载波和1000000Hz的取样频率进行调制,写出MATLAB脚本实现抑制载波幅度调制，实现同步解调，滤波输出的波形。

2.分别作出cos(10t)cos(w c t)和[1+0.5sin(10t)]cos(w c t)的波形图和频谱图，并对上面调制信号进行解调，观察与源图的区别。

模块设计1：1.产生一个输入信号 2.产生一个载波信号3.构造用于解调的低通滤波器4.低通滤波解调5.画图MATLAB程序1：>> clear; %清除已存在变量n=0:0.0001:256; %自变量e=sin(2*pi*n/256); %调治信号s=cos(100000*n); % 载波信号a=e.*s; % 调制b=a.*s; % 解调[nb,na]=butter(4,100,'s'); % 低通滤波sys=tf(nb,na); % 构建sys对象c=lsim(sys,b,n); %低通滤波subplot(2,2,1) % 图形输出语句plot(n,e);title('调制信号'); %图形标题>> xlabel('n'),ylabel('e(n)'); %横纵坐标变量>> grid on %坐标网格>> subplot(2,2,2) % 图形输出语句>> plot(n,a);>> title('调幅信号'); %图形标题>> xlabel('n'),ylabel('a(n)'); %横纵坐标变量>> grid on %坐标网格>> subplot(2,2,3) % 图形输出语句>> plot(n,b);>>title('解调波形'); %图形标题>> xlabel('n'),ylabel('b(n)'); %横纵坐标变量>> grid on %坐标网格>> subplot(2,2,4) % 图形输出语句>> plot(n,c);>> title('滤波后的波形')；%图形标题>>xlabel('n'),ylabel('e(n)'); %横纵坐标变量>> grid on %坐标网格模块设计2：1.产生两个输入信号 2.用克诺内科内积产生两个周期行序列脉冲3.调制并向加4.构造用于解调的低通滤波器5.低通滤波解调 6画图MATLAB程序2：>> clear; % 清除变量t=0:0.001:9.999; % 定义自变量取值范围和间隔e1=cos(10*t).*cos(600*t); % 输入信号e2=(1+0.5*sin(10*t)).*cos(600*t); %输入信号p0=ones(1,2500);p1=kron(p0,[1,0,0,0]); %第一个序列脉冲p2=kron(p0,[0,0,1,0]); % 第二个序列脉冲a=p1.*e1+p2.*e2; 调制并向加[nb,na]=butter(4,20,'s'); % 用于解调的低通滤波器sys=tf(nb,na); %构建sys对象b1=a.*p1; % 取得第一路信号的脉冲调制信号c1=lsim(sys,b1,t);%通过低通滤波解调输出b2=a.*p2; %取得第二路信号的脉冲调制信号c2=lsim(sys,b2,t); % 通过低通滤波解调输出subplot(4,2,1) % 图形输出语句plot(t,e1);title('第一路输出信号'),xlabel('t'),ylabel('e(t)');grid on%图形横纵坐标，标题，坐标网格subplot(4,2,2) % 图形输出语句plot(t,e2);title('第二路输出信号'),xlabel('t'),ylabel('e(t)');grid on%图形横纵坐标，标题，坐标网格subplot(4,2,3) % 图形输出语句plot(t,e1.*p1);title('第一路脉冲调制信号'),xlabel('t'),ylabel('e(t)');grid on %图形横纵坐标，标题，坐标网格subplot(4,2,4) % 图形输出语句plot(t,e2.*p2);title('第二路脉冲调制信号'),xlabel('t'),ylabel('e(t)');grid on %图形横纵坐标，标题，坐标网格subplot(4,2,5) % 图形输出语句plot(t,a);title('合成的传输信号'),xlabel('t'),ylabel('e(t)');grid on%图形横纵坐标，标题，坐标网格subplot(4,2,6) % 图形输出语句plot(t(5001:5250),a(5001:5250));title('局部放大后的合成信号'),xlabel('t'),ylabel('e(t)');grid on%图形横纵坐标，标题，坐标网格实验总结：通过对理论知识的学习，使自己对信号的调制与解调具有一定的认知水平，然后开始做实验，此时要理论结合实践，作出波形图后要考虑与理论波形进行比较，比较的方法是，首先判断所测波形是否正确，若不正确找出错误原因，若正确则分析实测波形与理论波形不完全相同的原因。

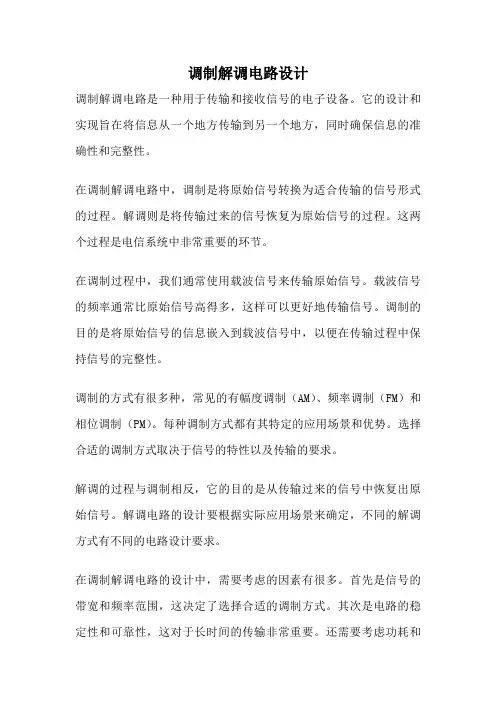

调制解调电路设计
调制解调电路是一种用于传输和接收信号的电子设备。

它的设计和实现旨在将信息从一个地方传输到另一个地方，同时确保信息的准确性和完整性。

在调制解调电路中，调制是将原始信号转换为适合传输的信号形式的过程。

解调则是将传输过来的信号恢复为原始信号的过程。

这两个过程是电信系统中非常重要的环节。

在调制过程中，我们通常使用载波信号来传输原始信号。

载波信号的频率通常比原始信号高得多，这样可以更好地传输信号。

调制的目的是将原始信号的信息嵌入到载波信号中，以便在传输过程中保持信号的完整性。

调制的方式有很多种，常见的有幅度调制（AM）、频率调制（FM）和相位调制（PM）。

每种调制方式都有其特定的应用场景和优势。

选择合适的调制方式取决于信号的特性以及传输的要求。

解调的过程与调制相反，它的目的是从传输过来的信号中恢复出原始信号。

解调电路的设计要根据实际应用场景来确定，不同的解调方式有不同的电路设计要求。

在调制解调电路的设计中，需要考虑的因素有很多。

首先是信号的带宽和频率范围，这决定了选择合适的调制方式。

其次是电路的稳定性和可靠性，这对于长时间的传输非常重要。

还需要考虑功耗和
成本等因素，以便设计出满足实际需求的电路。

调制解调电路是现代通信系统中不可或缺的一部分。

它的设计和实现需要考虑多个因素，以保证信号的准确传输和恢复。

通过合理的电路设计和优化，可以实现高质量的信号传输和接收，为人们的通信提供更好的体验。

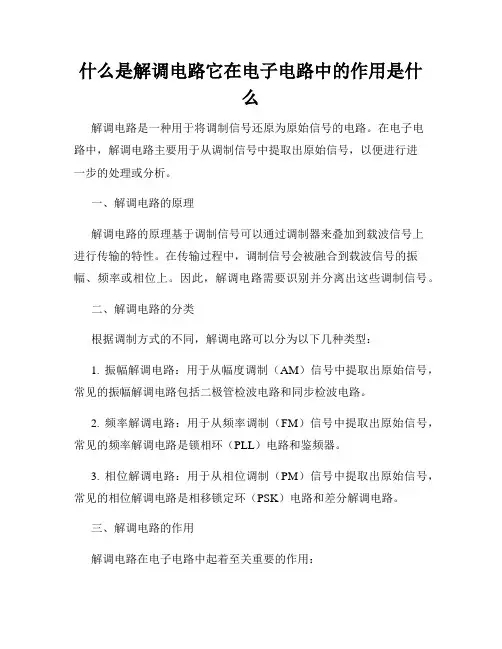

什么是解调电路它在电子电路中的作用是什么解调电路是一种用于将调制信号还原为原始信号的电路。

在电子电路中，解调电路主要用于从调制信号中提取出原始信号，以便进行进一步的处理或分析。

一、解调电路的原理解调电路的原理基于调制信号可以通过调制器来叠加到载波信号上进行传输的特性。

在传输过程中，调制信号会被融合到载波信号的振幅、频率或相位上。

因此，解调电路需要识别并分离出这些调制信号。

二、解调电路的分类根据调制方式的不同，解调电路可以分为以下几种类型：1. 振幅解调电路：用于从幅度调制（AM）信号中提取出原始信号，常见的振幅解调电路包括二极管检波电路和同步检波电路。

2. 频率解调电路：用于从频率调制（FM）信号中提取出原始信号，常见的频率解调电路是锁相环（PLL）电路和鉴频器。

3. 相位解调电路：用于从相位调制（PM）信号中提取出原始信号，常见的相位解调电路是相移锁定环（PSK）电路和差分解调电路。

三、解调电路的作用解调电路在电子电路中起着至关重要的作用：1. 信息还原：解调电路能够将调制信号中蕴含的原始信号还原出来，使其可以被后续电路进行处理或分析。

2. 信号传输：解调电路可以将调制信号中的信息传递给接收器，以实现信号的传输与接收。

3. 通信系统：解调电路是通信系统中必不可少的组成部分，通过它可以实现信号的调制与解调，保证信号的传输质量和可靠性。

4. 数据处理：解调电路能够帮助将数字信号还原为原始数据，使其能够被数字系统进行处理和分析。

总结：解调电路是一种用于从调制信号中提取原始信号的电路。

根据调制方式的不同，解调电路可以分为振幅解调、频率解调和相位解调电路。

它在电子电路中起着重要的作用，包括信息还原、信号传输、通信系统和数据处理等方面。

只有通过解调电路，我们才能够将调制信号中的有用信息还原出来，并进行进一步的处理和分析。

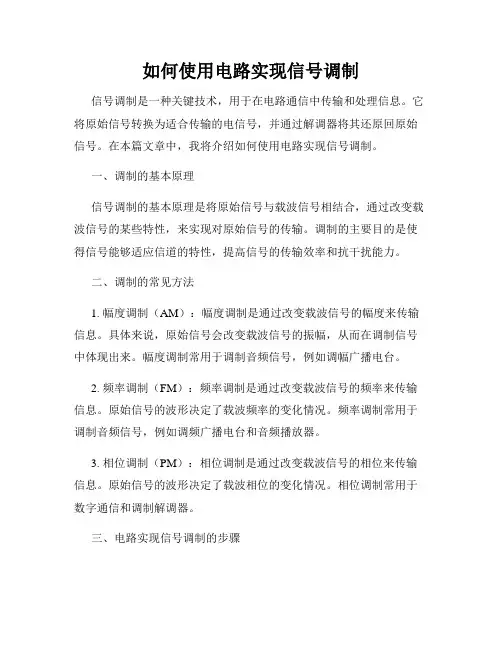

如何使用电路实现信号调制信号调制是一种关键技术，用于在电路通信中传输和处理信息。

它将原始信号转换为适合传输的电信号，并通过解调器将其还原回原始信号。

在本篇文章中，我将介绍如何使用电路实现信号调制。

一、调制的基本原理信号调制的基本原理是将原始信号与载波信号相结合，通过改变载波信号的某些特性，来实现对原始信号的传输。

调制的主要目的是使得信号能够适应信道的特性，提高信号的传输效率和抗干扰能力。

二、调制的常见方法1. 幅度调制（AM）：幅度调制是通过改变载波信号的幅度来传输信息。

具体来说，原始信号会改变载波信号的振幅，从而在调制信号中体现出来。

幅度调制常用于调制音频信号，例如调幅广播电台。

2. 频率调制（FM）：频率调制是通过改变载波信号的频率来传输信息。

原始信号的波形决定了载波频率的变化情况。

频率调制常用于调制音频信号，例如调频广播电台和音频播放器。

3. 相位调制（PM）：相位调制是通过改变载波信号的相位来传输信息。

原始信号的波形决定了载波相位的变化情况。

相位调制常用于数字通信和调制解调器。

三、电路实现信号调制的步骤1. 生成载波信号：首先需要生成一个稳定的载波信号。

这可以通过使用振荡器电路来实现。

振荡器电路会产生连续的正弦波信号，作为载波信号的基准。

2. 生成原始信号：接下来需要生成原始信号，也称为调制信号。

原始信号可以是音频信号、视频信号或其他类型的信号。

生成原始信号的电路通常是根据具体的信号源来设计的。

3. 进行调制：将原始信号与载波信号相结合，通过调制电路来实现信号的调制。

不同的调制方法会采用不同的调制电路。

例如，幅度调制可以使用电路将原始信号的振幅直接改变；频率调制可以使用电路改变载波信号的频率；相位调制可以使用电路改变载波信号的相位。

4. 过滤和放大：调制后的信号通常会经过滤波器进行滤波和放大。

滤波器可以去除不需要的频率成分，以及调整信号的带宽。

放大器可以增加信号的强度，以便更好地传输信号。

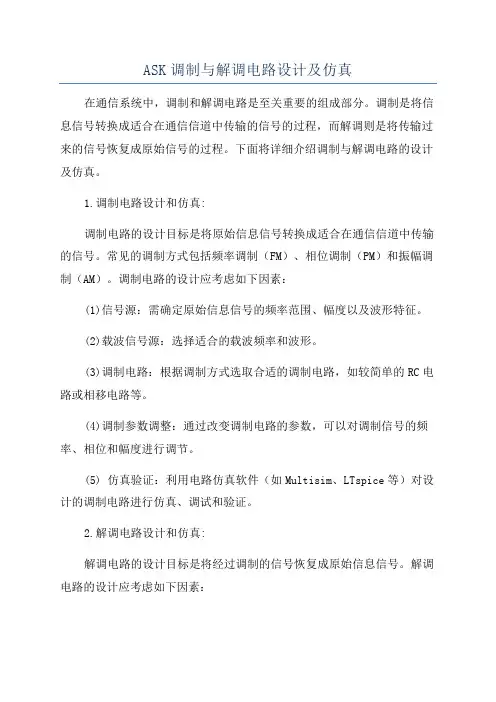

ASK调制与解调电路设计及仿真在通信系统中，调制和解调电路是至关重要的组成部分。

调制是将信息信号转换成适合在通信信道中传输的信号的过程，而解调则是将传输过来的信号恢复成原始信号的过程。

下面将详细介绍调制与解调电路的设计及仿真。

1.调制电路设计和仿真:调制电路的设计目标是将原始信息信号转换成适合在通信信道中传输的信号。

常见的调制方式包括频率调制（FM）、相位调制（PM）和振幅调制（AM）。

调制电路的设计应考虑如下因素：(1)信号源：需确定原始信息信号的频率范围、幅度以及波形特征。

(2)载波信号源：选择适合的载波频率和波形。

(3)调制电路：根据调制方式选取合适的调制电路，如较简单的RC电路或相移电路等。

(4)调制参数调整：通过改变调制电路的参数，可以对调制信号的频率、相位和幅度进行调节。

(5) 仿真验证：利用电路仿真软件（如Multisim、LTspice等）对设计的调制电路进行仿真、调试和验证。

2.解调电路设计和仿真:解调电路的设计目标是将经过调制的信号恢复成原始信息信号。

解调电路的设计应考虑如下因素：(1)调制方式和参数：了解调制信号的调制方式和参数，确定解调电路的工作方式。

(2)解调电路选型：选择合适的解调电路，如包络检波电路、鉴频器等。

(3)解调参数调整：通过调整解调电路的参数，对解调信号的频率、相位和幅度进行调节。

(4)仿真验证：利用电路仿真软件对设计的解调电路进行仿真、调试和验证。

(5)信号恢复质量评估：通过仿真结果评估解调电路对原始信息信号的恢复质量，包括信噪比、失真度等。

3.综合设计和仿真:在设计调制和解调电路时，需要充分考虑信号传输的特性、噪声干扰、抗干扰性能等因素。

通过电路仿真软件，可以进行综合设计和仿真，优化调制和解调电路的性能。

此外，还可考虑以下因素：(1)双向通信：在调制和解调电路设计中，需要考虑双向通信的情况，即在同一通信链路上实现信号的传输和接收。

(2)多路复用：有时需要将多个信号在同一通信信道中传输，此时需要设计相应的多路复用电路，实现信号的分离和恢复。

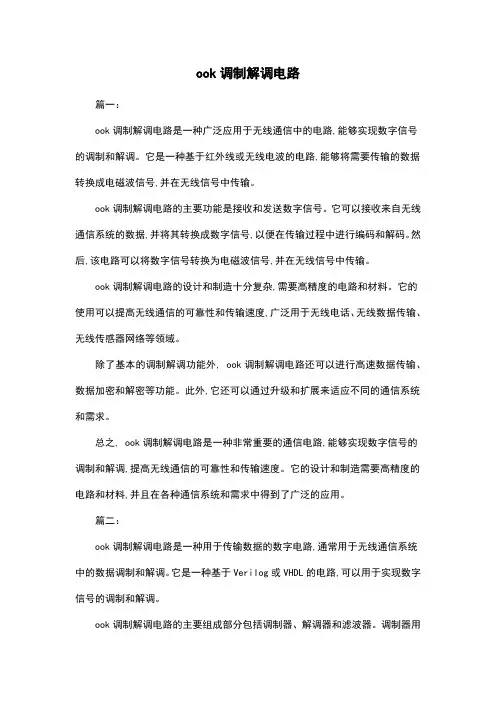

ook调制解调电路篇一：ook调制解调电路是一种广泛应用于无线通信中的电路,能够实现数字信号的调制和解调。

它是一种基于红外线或无线电波的电路,能够将需要传输的数据转换成电磁波信号,并在无线信号中传输。

ook调制解调电路的主要功能是接收和发送数字信号。

它可以接收来自无线通信系统的数据,并将其转换成数字信号,以便在传输过程中进行编码和解码。

然后,该电路可以将数字信号转换为电磁波信号,并在无线信号中传输。

ook调制解调电路的设计和制造十分复杂,需要高精度的电路和材料。

它的使用可以提高无线通信的可靠性和传输速度,广泛用于无线电话、无线数据传输、无线传感器网络等领域。

除了基本的调制解调功能外, ook调制解调电路还可以进行高速数据传输、数据加密和解密等功能。

此外,它还可以通过升级和扩展来适应不同的通信系统和需求。

总之, ook调制解调电路是一种非常重要的通信电路,能够实现数字信号的调制和解调,提高无线通信的可靠性和传输速度。

它的设计和制造需要高精度的电路和材料,并且在各种通信系统和需求中得到了广泛的应用。

篇二：ook调制解调电路是一种用于传输数据的数字电路,通常用于无线通信系统中的数据调制和解调。

它是一种基于Verilog或VHDL的电路,可以用于实现数字信号的调制和解调。

ook调制解调电路的主要组成部分包括调制器、解调器和滤波器。

调制器用于将数据编码为数字信号,并将其发送到无线接收器中。

解调器用于将接收到的数据解码为原始数字信号,以便进行进一步处理。

滤波器用于去除信号中的噪声和干扰。

ook调制解调电路的优点包括高效性、可靠性和稳定性。

它的设计简单,易于实现,并且可以在各种硬件平台上使用。

此外,它可以实现高速数据传输,并且可以应用于多种通信系统中,如移动通信、卫星通信和互联网连接等。

除了用于传输数据外, ook调制解调电路还可以用于实现其他数字信号处理任务,如数字滤波和信号调制等。

此外,还可以与其他数字电路集成在一起,例如数字信号处理器和数字信号存储器等。
