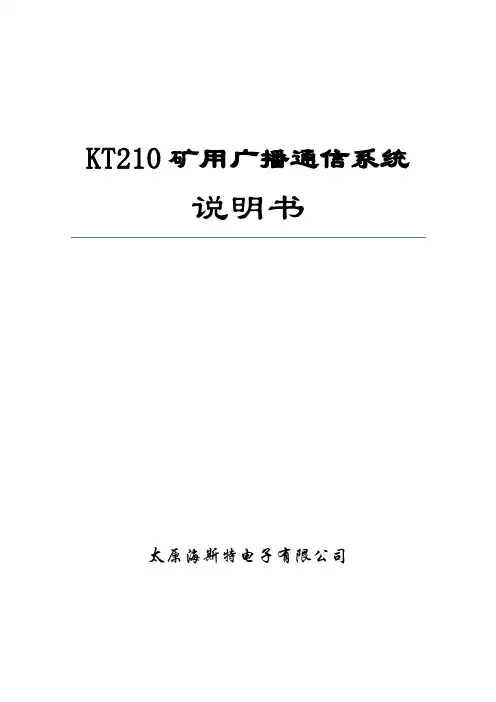

KT210矿用广播通信系统说明书-130911

KTK113煤矿安全数字广播系统操作手册系统版本：A-- V1.0.2版文档编号：CHI-KTK113-Broadcast V1.0.2目录1软件介绍............................................................................................................. 1-4 2软件登陆............................................................................................................. 2-4 3功能介绍............................................................................................................. 3-43.1基本资料................................................................................................. 3-43.1.1用户管理................................................................................................... 3-43.1.2修改密码................................................................................................... 3-53.1.3切换用户................................................................................................... 3-63.1.4硬件设置................................................................................................... 3-63.1.5退出 ......................................................................................................... 3-73.2基本资料................................................................................................. 3-73.2.1分组管理................................................................................................... 3-73.2.2喇叭管理................................................................................................... 3-83.2.3地图管理................................................................................................... 3-83.3节目设置................................................................................................. 3-83.3.1井下—设置录音库..................................................................................... 3-83.3.2井下—设置音乐库..................................................................................... 3-93.3.4地面—设置音乐库..................................................................................... 3-93.3.5定制播放预排............................................................................................ 3-93.4特殊播放............................................................................................... 3-103.4.1井下—分区播放 ...................................................................................... 3-103.5常用功能............................................................................................... 3-103.5.1井下—在线测试 ...................................................................................... 3-103.5.2井下--MP3音量控制 ................................................................................ 3-113.5.3设置电脑音量.......................................................................................... 3-113.5.4启动录音工具.......................................................................................... 3-123.6帮助...................................................................................................... 3-123.7界面功能............................................................................................... 3-133.7.1紧急广播................................................................................................. 3-133.7.2话筒讲播................................................................................................. 3-143.7.3录音播放................................................................................................. 3-153.7.4音乐点播................................................................................................. 3-153.7.5定制播放................................................................................................. 3-163.7.6井上广播................................................................................................. 3-17 4附MP3歌曲编辑要求......................................................................................... 4-181软件介绍KTK113煤矿数字广播系统是用来为煤矿井下能够播放各种类型的音乐或广播，比如：工人上下班定时广播，紧急事件广播，各种临时性广播等。

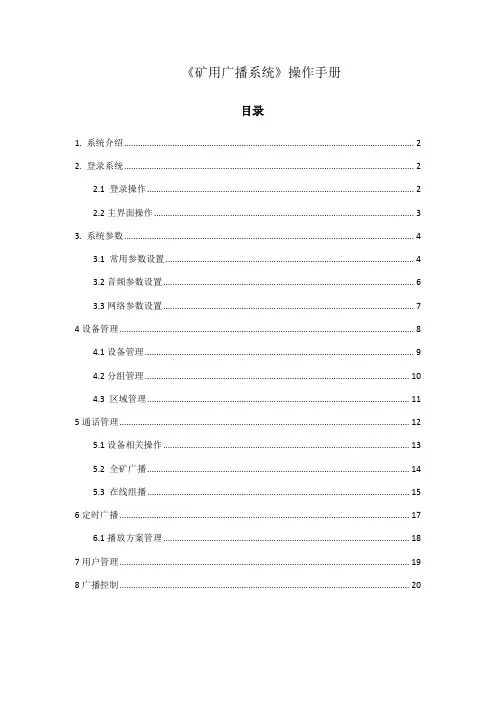

目录1. 系统介绍 (2)2. 登录系统 (2)2.1 登录操作 (2)2.2主界面操作 (3)3. 系统参数 (4)3.1 常用参数设置 (4)3.2音频参数设置 (6)3.3网络参数设置 (7)4设备管理 (8)4.1设备管理 (9)4.2分组管理 (10)4.3 区域管理 (11)5通话管理 (12)5.1设备相关操作 (13)5.2 全矿广播 (14)5.3 在线组播 (15)6定时广播 (17)6.1播放方案管理 (18)7用户管理 (19)8广播控制 (20)1. 系统介绍应用矿用广播系统的主要目的是为了有效的实现井上井下的实时通讯，做到及时进行预警灾害，指挥救灾及调度指挥。

矿用广播系统，是通过设在井下重点防范区域的本安型广播分站，基于现代化的数字语音通讯技术，以语音广播的方式对现场进行疏散和疏导，指挥现场人员安全、迅速、有序的撤离危险区域，最大程度减少灾害事故。

同时，在正常情况下，可利用矿用广播系统，在井下各地点播放安全知识教育、事件通知、紧急呼叫、对讲、宣传报道、实时新闻、高品质音乐等，使之可成为企业宣传的阵地和工具。

系统特点：①操作简单易上手；②性能稳定高效；③支持多语言；④支持多种数据存储。

2. 登录系统2.1 登录操作执行程序会首先打开登录窗口，输入合法用户名和密码并登录系统（初始用户名和密码均是admin）。

2.2主界面操作系统主界面如下图所示，主界面主要分为三部分，窗口顶部从上到下分别是菜单栏，快捷功能栏，窗口中间是设备列表和广播控制区域；主界面3. 系统参数设置系统参数的方式：①菜单栏：系统—参数设置；②快捷功能按钮栏：系统参数。

需要注意的是，只要服务器设置好的正确IP地址，打开矿用广播系统软件后，参数设置里的参数不需要做任何修改，软件即可正常运行。

3.1 常用参数设置常用参数设置里最重要的参数是服务器IP地址，使用矿用广播系统软件时，最好是激活一张网卡，并只保留一个IP地址。

KT130型矿用无线通信系统使用说明书天地（常州）自动化股份有限公司中煤科工集团常州自动化研究院2011年2月第3.0版目录1 概述2 系统特点和功能3 系统组成和工作原理4 主要技术参数5 安装与调试6 使用7 使用中注意事项8 运输、储存9 资料10 执行标准1 概述KT130型矿用无线通信系统是天地（常州）自动化股份有限公司（中煤科工集团常州自动化研究院）研制的矿用移动通讯系统，在企业内部通过无线通讯方式实现语音和数据呼叫，适用于大中型煤矿以及相类似的产业部门。

该系统采用标准工业以太网结构，TCP/IP 协议，WiFi 协议，能够实现矿区井上与井下系统的语音、数据传输，开创了矿井无线移动通信的新局面。

1.1 型号意义 KT 1301.2 防爆型式 主要设备基本配置表1登记序号矿用通讯系统或设备123456续表1矿用本质安全型，标志为“ExibI”；矿用输出本质安全型，标志为“[Exib]I”；矿用隔爆型“ExdI”；矿用隔爆兼本安型“Exd [ib] I”。

1.3 系统各产品使用环境条件1.3.1系统中用于机房、调度室的设备，应在下列环境条件下正常工作：a）环境温度：15℃～30℃；b）相对湿度：40%～70%；c）温度变化率：小于10℃/h，且不得结露；d）大气压力：80KPa～106KPa；e） GB/T 2887 规定的尘埃、照明、噪声、电磁场干扰和接地条件。

1.3.2 除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：a）环境温度：0℃～40℃；b）平均相对湿度：不在于95%（+25℃）；c）大气压力：80KPa～106KPa；d) 有煤尘瓦斯爆炸混合物但无破坏绝缘的腐蚀性气体场合。

2 系统特点和功能a) 系统内手机之间可互相呼叫通话；b) 外线电话与系统内手机可相互呼叫通话；c) 手机终端的短信功能；d) 系统维护终端具有维护和管理功能；e) 调度功能：对无线用户可实现群呼、强拆、强插等调度功能。

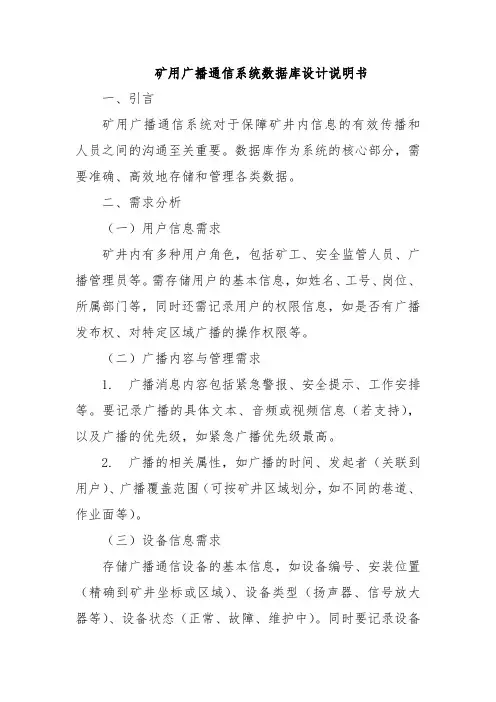

矿用广播通信系统数据库设计说明书一、引言矿用广播通信系统对于保障矿井内信息的有效传播和人员之间的沟通至关重要。

数据库作为系统的核心部分，需要准确、高效地存储和管理各类数据。

二、需求分析（一）用户信息需求矿井内有多种用户角色，包括矿工、安全监管人员、广播管理员等。

需存储用户的基本信息，如姓名、工号、岗位、所属部门等，同时还需记录用户的权限信息，如是否有广播发布权、对特定区域广播的操作权限等。

（二）广播内容与管理需求1. 广播消息内容包括紧急警报、安全提示、工作安排等。

要记录广播的具体文本、音频或视频信息（若支持），以及广播的优先级，如紧急广播优先级最高。

2. 广播的相关属性，如广播的时间、发起者（关联到用户）、广播覆盖范围（可按矿井区域划分，如不同的巷道、作业面等）。

（三）设备信息需求存储广播通信设备的基本信息，如设备编号、安装位置（精确到矿井坐标或区域）、设备类型（扬声器、信号放大器等）、设备状态（正常、故障、维护中）。

同时要记录设备与广播区域的关联，以确定哪些设备负责播放特定区域的广播。

（四）通信记录需求记录系统内用户之间的通信信息，包括通信时间、通信双方（通过工号关联用户）、通信内容摘要等，便于查询和分析矿井内的信息交互情况。

三、数据库设计（一）概念结构设计设计用户、广播、设备、通信四个主要实体。

用户与广播之间是多对多关系，一个用户可以发起多个广播，一个广播也可以被多个用户接收或操作；广播与设备是多对多关系，一个广播可能通过多个设备播放，一个设备可能参与多个广播的播放；用户与通信是多对多关系，一个用户可以和多个用户通信，通信涉及两个用户。

（二）逻辑结构设计1. 用户表（User）：工号（主键）、姓名、岗位、部门、权限信息等字段。

2. 广播表（Broadcast）：广播编号（主键）、广播内容、优先级、广播时间、发起者工号（外键关联用户）、覆盖范围代码等。

3. 设备表（Equipment）：设备编号（主键）、安装位置、设备类型、设备状态、关联广播区域代码等。

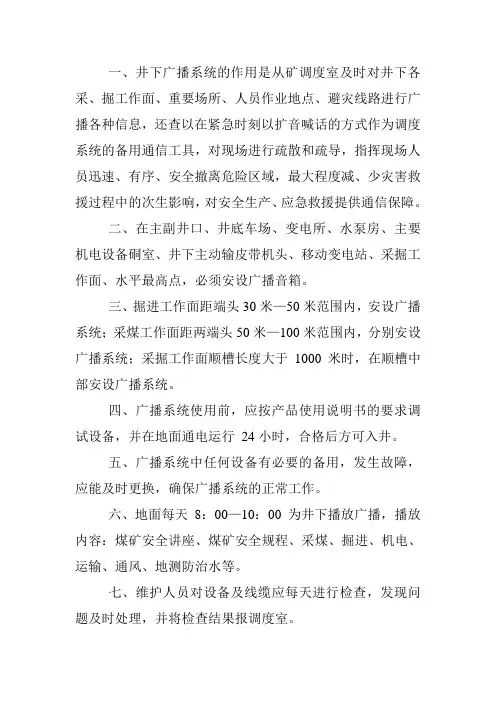

一、井下广播系统的作用是从矿调度室及时对井下各采、掘工作面、重要场所、人员作业地点、避灾线路进行广播各种信息，还查以在紧急时刻以扩音喊话的方式作为调度系统的备用通信工具，对现场进行疏散和疏导，指挥现场人员迅速、有序、安全撤离危险区域，最大程度减、少灾害救援过程中的次生影响，对安全生产、应急救援提供通信保障。

二、在主副井口、井底车场、变电所、水泵房、主要机电设备硐室、井下主动输皮带机头、移动变电站、采掘工作面、水平最高点，必须安设广播音箱。

三、掘进工作面距端头30米—50米范围内，安设广播系统；采煤工作面距两端头50米—100米范围内，分别安设广播系统；采掘工作面顺槽长度大于1000米时，在顺槽中部安设广播系统。

四、广播系统使用前，应按产品使用说明书的要求调试设备，并在地面通电运行24小时，合格后方可入井。

五、广播系统中任何设备有必要的备用，发生故障，应能及时更换，确保广播系统的正常工作。

六、地面每天8：00—10：00为井下播放广播，播放内容：煤矿安全讲座、煤矿安全规程、采煤、掘进、机电、运输、通风、地测防治水等。

七、维护人员对设备及线缆应每天进行检查，发现问题及时处理，并将检查结果报调度室。

八、广播系统必须是专业人员操作，应认真按开机程序操作，播放软件。

九、值守人员应认真记录通信系统的使用情况，发现故障及时维护。

矿用无线通信系统使用说明书煤矿通信系统,煤矿,矿井,广播系统矿用无线通信系统使用说明书煤矿通信系统,煤矿,矿井,广播系统1、概述：1.1 用途KT201矿用无线通信系统做为新一代的矿井无线传输系统，采用WIFI与TCP/IP技术相结合，在煤矿井下实现了无线数据的高速传输，为煤矿提供了一个宽带无线传输平台。

该系统根据长春东煤机电研究所企业标准《Q/DMJD 30-2022 KT201矿用无线通信系统》研制、生产、配套和使用，以光纤网络为骨干(接入现有工业环网或独立组网)，以无线网络延伸，在煤矿井下设立若干基站，通过无线通信手段，为实现人员的语音通信、人员管理、数字化视频监控及环境监测等提供了一个共用的平台；也为实现生产调度、应急救援与安全监控与督察提供了良好的应用基础。

系统可根据用户的实际需要灵活配置，它的推广应用将使煤矿通信走上新的台阶。

KT201矿用无线通信系统可根据煤矿企业的不同需求，配备不同的功能模块从而实现不同的功能。

通过无线通信系统，可以实现煤矿企业的通信一体化、管理一体化，数据交换的一体化、数据存储与使用的一体化。

避免了采用多个单独系统所带来的数据格式不一、交换效率低下、安全性差等诸多问题。

KT201矿用无线通信系统分地面和井下两部分。

地面部分由无线控制主机、语音服务器、KJJ127矿用隔爆兼本安型环网交换机以及专用监控软件组成，可配中英文打印机、远程终端、大屏幕投影仪等设备构成功能强大的信息处理中心。

井下部分主要由KJJ127矿用隔爆兼本安型环网交换机、KT201-F矿用隔爆兼本安型无线基站、DXB18矿用隔爆型电池箱、佩带在作业人员身上的KT201-S矿用本安型手机以及矿用通信光缆等构成通信网络。

1.2 系统型号含义如下图1所示：1.3使用环境条件煤矿通信系统,煤矿,矿井,广播系统1.3.1安装于地面机房、调度室的设备，环境条件须符合下列条件: 1.3.1.1环境温度为15℃～30℃；1.3.1.2相对湿度为40%～70%（+25℃）；1.3.1.3 大气压力为80kPa～106kPa；1.3.1.4清洁、无强磁场干扰,无腐蚀性气体和无爆炸性气体。

知识创造

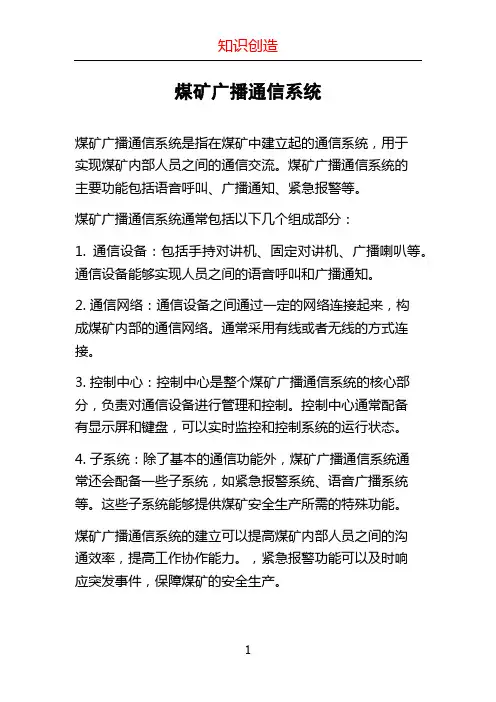

煤矿广播通信系统
煤矿广播通信系统是指在煤矿中建立起的通信系统，用于
实现煤矿内部人员之间的通信交流。

煤矿广播通信系统的
主要功能包括语音呼叫、广播通知、紧急报警等。

煤矿广播通信系统通常包括以下几个组成部分：
1. 通信设备：包括手持对讲机、固定对讲机、广播喇叭等。

通信设备能够实现人员之间的语音呼叫和广播通知。

2. 通信网络：通信设备之间通过一定的网络连接起来，构
成煤矿内部的通信网络。

通常采用有线或者无线的方式连接。

3. 控制中心：控制中心是整个煤矿广播通信系统的核心部分，负责对通信设备进行管理和控制。

控制中心通常配备
有显示屏和键盘，可以实时监控和控制系统的运行状态。

4. 子系统：除了基本的通信功能外，煤矿广播通信系统通
常还会配备一些子系统，如紧急报警系统、语音广播系统等。

这些子系统能够提供煤矿安全生产所需的特殊功能。

煤矿广播通信系统的建立可以提高煤矿内部人员之间的沟
通效率，提高工作协作能力。

，紧急报警功能可以及时响
应突发事件，保障煤矿的安全生产。

1。

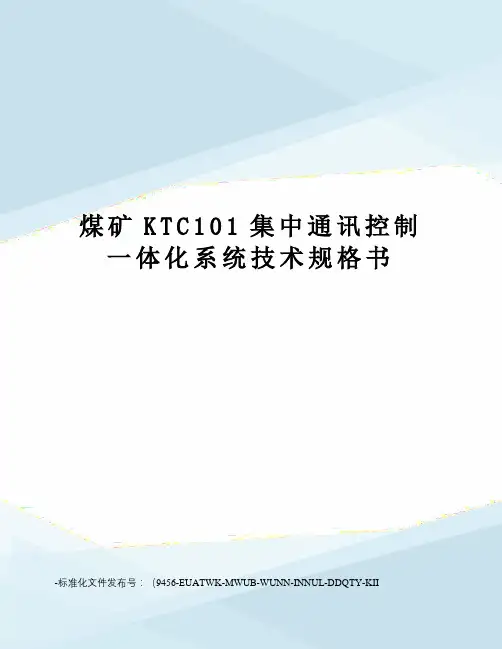

煤矿K T C101集中通讯控制一体化系统技术规格书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII煤矿KTC101集中通讯控制一体化系统技术要求一、技术要求：厂家的设备必须符合煤矿安全要求。

必须有煤矿设备管理部门的验证。

（三证一标志）控制设备1、破碎机2、转载机3、前部运输机（200米）4、后部运输机（200米）5、乳化泵6、喷雾泵二、装置主要功能及技术参数1、屏幕显示:本安10.4吋彩色液晶显示屏。

以文字或动态图形的方式显示工作面的设备运行状态、沿线电缆状态、沿线电话状态、传感器状态、各检测点的输入数值、软启动、张紧装置、抱闸装置工作状态、控制器自检信息、其他连锁设备运行状态等。

2、控制沿线长度:单沿线无中继时达到4公里。

（每增加一个中继器，可扩展4公里）。

如采用枝状控制，无中继可达8公里。

3、电缆功能:通过7芯电缆，将音频、闭锁、拉线急停、数字通信、装置供电融为一体。

4、U型销快速接插件:装置采用不锈钢快速接插件，U型销连接。

防护等级达到IP67。

5、强制闭锁:按下闭锁后，强制切断控制输出。

该功能非软件控制，最大限度地保证安全。

6、闭锁位置显示:以汉字和动态图形的方式显示。

7、线路状态检测:检测输入线的断路和短路，检测装置自身7芯电缆的故障位置，并显示。

8、输入、输出:控制器本身就带有最多30路输出，72路输入。

9、远程控制和远方信号采集:可在装置沿线串接智能输入、输出（即远程分站，最多可以串接30台,合计240个输入/输出点），用于远程控制和远方信号采集。

10、一体化控制:单控制器可同时控制工作面和多条皮带。

11、控制设备:除控制通用设备外，还可控制CHP33，TD33、CHP11、AMPCONTROL等进口开关；控制CST，BOSS，国产液力耦合器等软启动设备；控制液压张紧、国产张紧，泵站，抱闸电机、油泵电机，冷却风扇、超温自动撒水等；12、供电电压:交流127V （波动范围－50％～＋50％）沿线电话:每15米设置一部，扩音式，声强大于107分贝停电后的通话:电话带有电池，停电后可正常通话，通话时间大于24小时。

银河煤矿矿井应急广播系统技术方案天地（常州）自动化股份有限公司中国煤炭科工集团常州自动化研究院目录第1章概述 .............................................................................................. 错误!未定义书签。

第2章技术优势及系统特点..................................................................... 错误!未定义书签。

2.1、技术优势.............................................. 错误!未定义书签。

2.2、系统特点.............................................. 错误!未定义书签。

2.2.1 功能先进.................................................................................... 错误!未定义书签。

2.2.2 音质好、响度高........................................................................ 错误!未定义书签。

2.2.3 接口多样.................................................................................... 错误!未定义书签。

2.2.4 响应快速.................................................................................... 错误!未定义书签。

2.2.5 使用范围广................................................................................ 错误!未定义书签。
