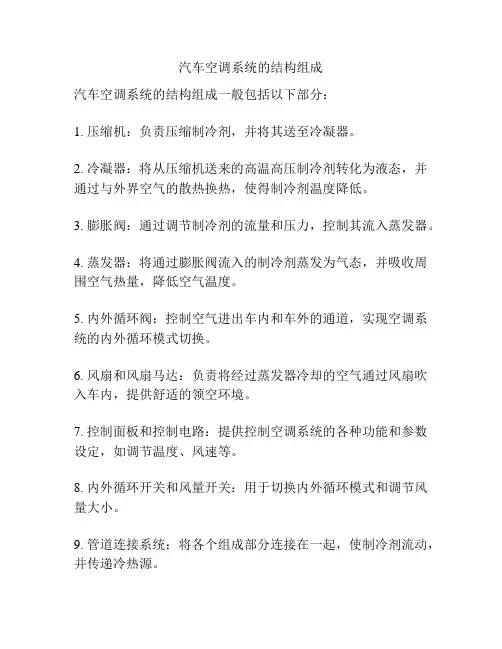

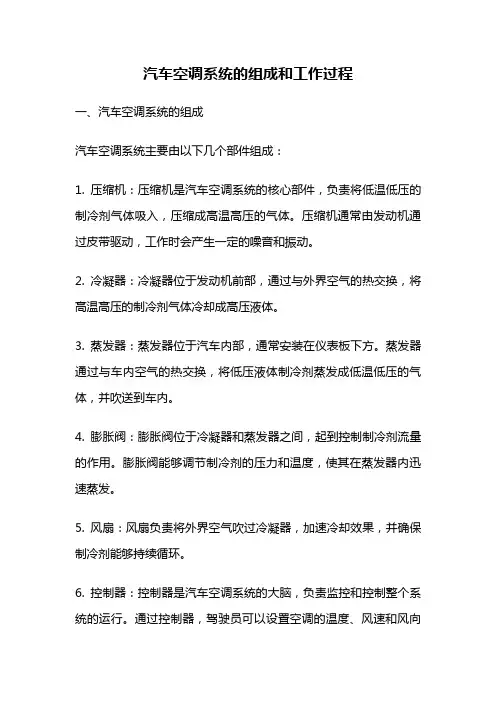

汽车空调系统的结构组成
汽车空调系统的结构组成一般包括以下部分：
1. 压缩机：负责压缩制冷剂，并将其送至冷凝器。
2. 冷凝器：将从压缩机送来的高温高压制冷剂转化为液态，并通过与外界空气的散热换热，使得制冷剂温度降低。
3. 膨胀阀：通过调节制冷剂的流量和压力，控制其流入蒸发器。
4. 蒸发器：将通过膨胀阀流入的制冷剂蒸发为气态，并吸收周围空气热量，降低空气温度。
5. 内外循环阀：控制空气进出车内和车外的通道，实现空调系统的内外循环模式切换。
6. 风扇和风扇马达：负责将经过蒸发器冷却的空气通过风扇吹入车内，提供舒适的领空环境。
7. 控制面板和控制电路：提供控制空调系统的各种功能和参数设定，如调节温度、风速等。
8. 内外循环开关和风量开关：用于切换内外循环模式和调节风量大小。
9. 管道连接系统：将各个组成部分连接在一起，使制冷剂流动，并传递冷热源。
10. 温度传感器：用于检测车内和车外的温度，并根据需求调节空调系统的工作状态。
除此之外，汽车空调系统还可能包括空调压力传感器、温度控制阀、空调滤清器、冷凝风扇等部件，以提高空调系统的性能和功能。

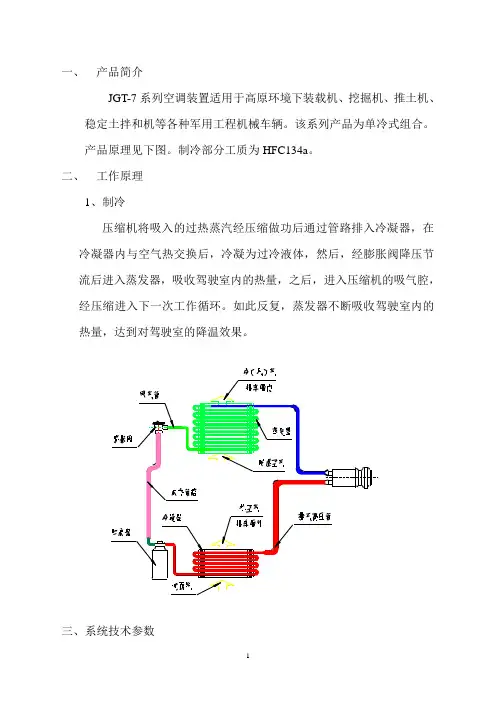

一、产品简介JGT-7系列空调装置适用于高原环境下装载机、挖掘机、推土机、稳定土拌和机等各种军用工程机械车辆。
该系列产品为单冷式组合。
产品原理见下图。
制冷部分工质为HFC134a。

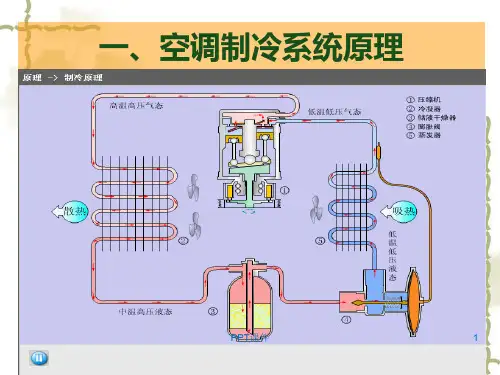

二、工作原理1、制冷压缩机将吸入的过热蒸汽经压缩做功后通过管路排入冷凝器，在冷凝器内与空气热交换后，冷凝为过冷液体，然后，经膨胀阀降压节流后进入蒸发器，吸收驾驶室内的热量，之后，进入压缩机的吸气腔，经压缩进入下一次工作循环。
如此反复，蒸发器不断吸收驾驶室内的四、操作方法1.1按“ON”电源开，电源指示灯亮；按“OFF”电源关。
1.2 按一下“冷”“暖”键，打开制冷或制热1.3风速：高速-中速-低速转换1.4温度设置：切换设置温度范围10℃～30℃2.基本功能2.1操作功能：a．点火开关打开后，按“ON”键，数码管自动设定温度是20℃，3s 后显示环境温度，电源指示灯亮，所有输出控制线均无输出。
b．“温度设置”键，调节设定温度。
设定室温范围为10℃～30℃，温度调节设定温度时分辨率为1℃，3s后恢复显示环境温度。
c.按“制热”键，室内温度小于（等于）设定温度1.5℃时制热开（或制热关）。
系统处于制热状态时，制热灯亮，风机指示灯亮，制冷灯不亮。
只有风档开时才可作用制冷键，制冷和制热键不能同时作用。
d.按“制冷”键，室内温度大于（等于）设定温度1.5℃时制冷开（或制冷关）。
系统处于制冷状态时，制冷灯亮，风机指示灯亮，制热灯灭。
只有风档开时才可作用制热键。
e.按“风速”，风速在高中低三档切换，默认工作状态为高速。
f.按“OFF”键，关电源及所有输出。
2.2 新车试车及维修使用中具有以下两种功能：a.“强制制冷”：当温度设定到最低温度10℃时，按住键盘5秒钟不动，进入强制制冷状态；否则，数码管显示“LO”，按温度下降键解除。
b. “强制制热”：当温度设定到最高温度30℃时，按住键盘5秒钟不动，进入强制热状态；否则，数码管显示“HI”，按温度下降键解除。

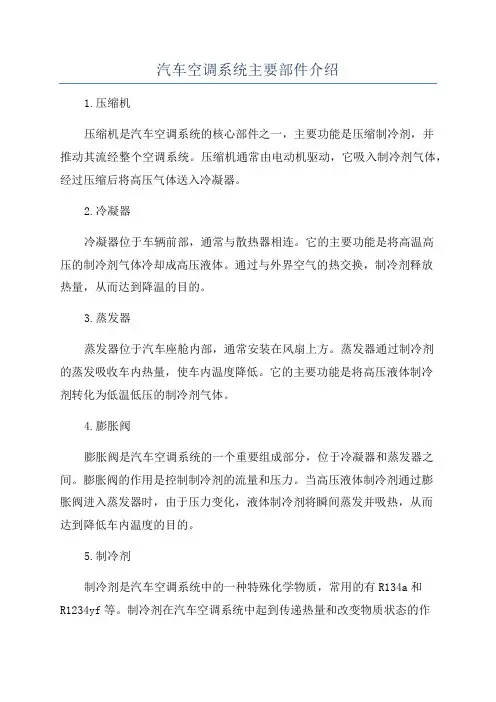

汽车空调系统主要部件介绍1.压缩机压缩机是汽车空调系统的核心部件之一，主要功能是压缩制冷剂，并推动其流经整个空调系统。
压缩机通常由电动机驱动，它吸入制冷剂气体，经过压缩后将高压气体送入冷凝器。
2.冷凝器冷凝器位于车辆前部，通常与散热器相连。
它的主要功能是将高温高压的制冷剂气体冷却成高压液体。
通过与外界空气的热交换，制冷剂释放热量，从而达到降温的目的。
3.蒸发器蒸发器位于汽车座舱内部，通常安装在风扇上方。
蒸发器通过制冷剂的蒸发吸收车内热量，使车内温度降低。
它的主要功能是将高压液体制冷剂转化为低温低压的制冷剂气体。
4.膨胀阀膨胀阀是汽车空调系统的一个重要组成部分，位于冷凝器和蒸发器之间。
膨胀阀的作用是控制制冷剂的流量和压力。
当高压液体制冷剂通过膨胀阀进入蒸发器时，由于压力变化，液体制冷剂将瞬间蒸发并吸热，从而达到降低车内温度的目的。
5.制冷剂制冷剂是汽车空调系统中的一种特殊化学物质，常用的有R134a和R1234yf等。
制冷剂在汽车空调系统中起到传递热量和改变物质状态的作用。
它在蒸发器中吸热蒸发，然后在压缩机中被压缩加热，从而实现制冷循环。
除了上述主要部件外，汽车空调系统还包括一些辅助部件，如冷却风扇、控制面板、传感器、压力开关等。
冷却风扇的作用是增强风流，并能调节蒸发器和散热器的工作效果。
控制面板通过电子控制单元（ECU）和按钮等控制空调系统的运行。
传感器则能够实时监测车内温度、湿度和压力等参数，以便按需调整空调系统的工作状态。
总结来说，汽车空调系统主要由压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等几个主要部件组成。
这些部件相互合作，通过制冷剂的循环流动实现车内温度的调节。
汽车空调系统的正常工作与这些部件的协调运行密切相关，因此定期维护和保养空调系统是非常重要的，以确保系统的稳定运行和寿命的延长。

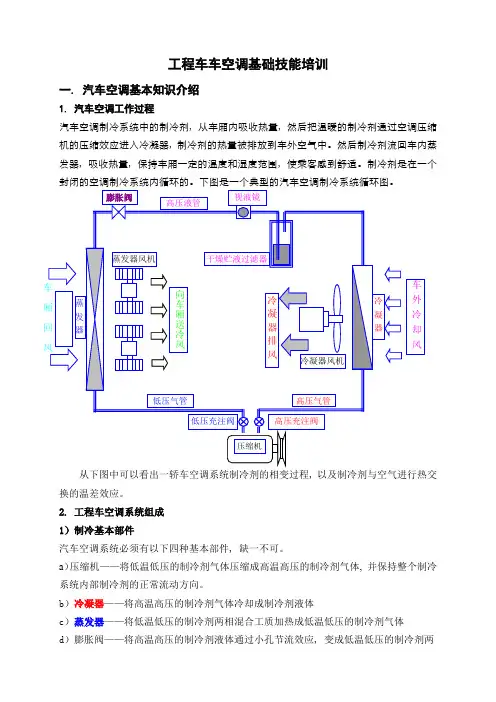

工程车车空调基础技能培训一. 汽车空调基本知识介绍1. 汽车空调工作过程汽车空调制冷系统中的制冷剂, 从车厢内吸收热量, 然后把温暖的制冷剂通过空调压缩机的压缩效应进入冷凝器, 制冷剂的热量被排放到车外空气中。
然后制冷剂流回车内蒸发器, 吸收热量, 保持车厢一定的温度和湿度范围, 使乘客感到舒适。
制冷剂是在一个封闭的空调制冷系统内循环的。
下图是一个典型的汽车空调制冷系统循环图。
从下图中可以看出一轿车空调系统制冷剂的相变过程, 以及制冷剂与空气进行热交换的温差效应。
2. 工程车空调系统组成 1）制冷基本部件汽车空调系统必须有以下四种基本部件, 缺一不可。
a ）压缩机——将低温低压的制冷剂气体压缩成高温高压的制冷剂气体, 并保持整个制冷系统内部制冷剂的正常流动方向。
b ）冷凝器——将高温高压的制冷剂气体冷却成制冷剂液体c ）蒸发器——将低温低压的制冷剂两相混合工质加热成低温低压的制冷剂气体d ）膨胀阀——将高温高压的制冷剂液体通过小孔节流效应, 变成低温低压的制冷剂两车外 冷 却 风相混合工质。
一般汽车空调器中, 膨胀阀与蒸发器布置在一起2）空调管路 管路分类上述四种基本部件必须通过空调管路连接在一起。
按布置位置, 空调管路分以下三种类型。
● 高压管路——用于连接压缩机和冷凝器, 承受制冷剂（气体）压力最高 ● 液体管路——用于连接冷凝器和膨胀阀, 液体承受制冷剂压力较高 ● 回气管路——连接蒸发器和压缩机, 承受制冷剂压力（气体）最低b ）O 型密封圈用在R134a 空调系统上管路接头处的O 型圈的材料是丁腈橡胶（HNBR ）, 并且通过颜色加以区分。
O 型圈可以用矿物油进行润滑。
空调系统的所有管路、组件都事先涂有润滑油, O 型圈是作为备件提供的。
生产商不同, 可能采用不同颜色和尺寸的O 型圈。
c ）空调胶管由于分子比较小, 软管能承受R134a 的高压, 现在的软管有一层尼龙材料混合成的内衬, 其可以减少因橡胶软管多孔而造成的制冷剂泄漏。

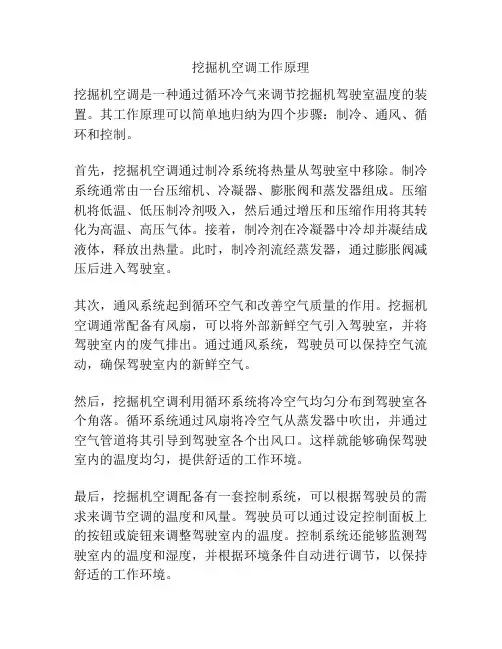

挖掘机空调工作原理
挖掘机空调是一种通过循环冷气来调节挖掘机驾驶室温度的装置。
其工作原理可以简单地归纳为四个步骤：制冷、通风、循环和控制。
首先，挖掘机空调通过制冷系统将热量从驾驶室中移除。
制冷系统通常由一台压缩机、冷凝器、膨胀阀和蒸发器组成。
压缩机将低温、低压制冷剂吸入，然后通过增压和压缩作用将其转化为高温、高压气体。
接着，制冷剂在冷凝器中冷却并凝结成液体，释放出热量。
此时，制冷剂流经蒸发器，通过膨胀阀减压后进入驾驶室。
其次，通风系统起到循环空气和改善空气质量的作用。
挖掘机空调通常配备有风扇，可以将外部新鲜空气引入驾驶室，并将驾驶室内的废气排出。
通过通风系统，驾驶员可以保持空气流动，确保驾驶室内的新鲜空气。
然后，挖掘机空调利用循环系统将冷空气均匀分布到驾驶室各个角落。
循环系统通过风扇将冷空气从蒸发器中吹出，并通过空气管道将其引导到驾驶室各个出风口。
这样就能够确保驾驶室内的温度均匀，提供舒适的工作环境。
最后，挖掘机空调配备有一套控制系统，可以根据驾驶员的需求来调节空调的温度和风量。
驾驶员可以通过设定控制面板上的按钮或旋钮来调整驾驶室内的温度。
控制系统还能够监测驾驶室内的温度和湿度，并根据环境条件自动进行调节，以保持舒适的工作环境。
总结起来，挖掘机空调的工作原理通过制冷、通风、循环和控制等步骤来调节驾驶室的温度。
这种装置能够提供舒适的工作环境，提高操作员的工作效率和工作质量。

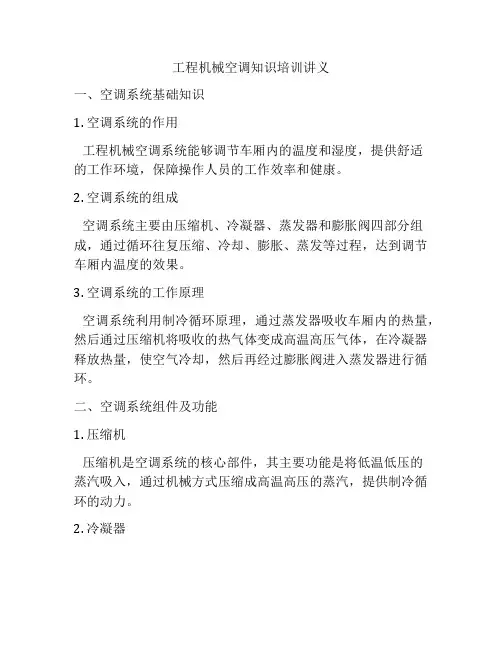

工程机械空调知识培训讲义一、空调系统基础知识1. 空调系统的作用工程机械空调系统能够调节车厢内的温度和湿度，提供舒适的工作环境，保障操作人员的工作效率和健康。
2. 空调系统的组成空调系统主要由压缩机、冷凝器、蒸发器和膨胀阀四部分组成，通过循环往复压缩、冷却、膨胀、蒸发等过程，达到调节车厢内温度的效果。
3. 空调系统的工作原理空调系统利用制冷循环原理，通过蒸发器吸收车厢内的热量，然后通过压缩机将吸收的热气体变成高温高压气体，在冷凝器释放热量，使空气冷却，然后再经过膨胀阀进入蒸发器进行循环。
二、空调系统组件及功能1. 压缩机压缩机是空调系统的核心部件，其主要功能是将低温低压的蒸汽吸入，通过机械方式压缩成高温高压的蒸汽，提供制冷循环的动力。
2. 冷凝器冷凝器主要用于冷凝和凝结高温高压的气体，释放热量并将气体冷却成液体。
冷凝器通常设在机械空调系统的外部，通过散热片、风扇等方式散热。
3. 蒸发器蒸发器是制冷系统中的重要组件，其主要功能是将吸收的热能释放到外界环境中，并起到凉却汽化工质的作用。
4. 膨胀阀膨胀阀是控制制冷剂流速和流量的装置，通过控制蒸发器内的压力和液态制冷剂的流量，从而控制制冷系统的制冷量。
5. 制冷剂制冷剂是空调系统中的工质介质，其主要功能是在蒸发器中蒸发吸收热量，然后在压缩机中被压缩成高温高压气体，从而进行循环制冷。
三、维护及保养1. 定期清洗空调滤网空调滤网在使用过程中会堵塞大量的灰尘和杂质，影响空调系统的散热效果，因此需要定期清洗。
2. 注意防尘在操作工程机械时，应该注意保持空调系统的清洁，避免各种杂质的进入，影响空调系统的散热效果。
3. 定期检查制冷剂量制冷剂的量对空调系统的正常运行起着至关重要的作用，因此需要定期检查制冷剂的量，并根据需要进行添加或更换。
4. 定期检查空调系统的压力空调系统的压力对系统的有效运行起着至关重要的作用，因此需要定期检查冷凝器和蒸发器的压力情况，保证系统的运行正常。
汽车空调系统的结构和工作原理1.压缩机：汽车空调系统的核心部件之一，它的主要作用是将低压制冷剂气体吸入并增压，提高其温度和压力后送入冷凝器。
2.冷凝器：冷凝器位于汽车前部，主要有两个作用：其一是通过流动的空气使制冷剂排出热量，使其由高温高压气态转变为低温高压液态；其二是通过外界空气对冷凝器进行散热，实现制冷过程。
3.膨胀阀：膨胀阀位于冷凝器和蒸发器之间，主要作用是将高压液态制冷剂通过节流口压力差的作用下降压，使其迅速膨胀，降低温度和压力。
4.蒸发器：蒸发器位于车内，通常安装在仪表盘下方或空气出风口处。
在蒸发器内，制冷剂从高压液态转变为低温低压气态，吸热量从车内空气中吸热，实现冷却效果。
5.制冷剂：汽车空调系统中常见的制冷剂为R134a，它具有良好的制冷性能和环保性能，用于吸收热量和提供制冷效果。
1.压缩循环：空调系统通过压缩机将低压制冷剂气体吸入并增压，使其温度和压力升高，然后将高温高压的气体送入冷凝器。
2.冷凝过程：在冷凝器中，高温高压气体通过冷凝的过程，释放热量，降温变为高压液态，冷凝器外部的流动空气通过散热片将制冷剂冷却。
3.膨胀过程：高压液态制冷剂经过膨胀阀进入蒸发器，由于流通面积变小，压力下降，使制冷剂迅速膨胀，温度和压力降低。
4.蒸发过程：制冷剂在蒸发器内迅速膨胀成为低温低压气态，在吸热过程中从车内空气中吸热，将车内的热量带走。
吸热后的空气被冷却形成冷风，通过出风口排出。
5.循环往复：冷凝过程中被蒸发并吸收热量的制冷剂流回压缩机，继续循环工作，实现汽车空调系统的连续制冷效果。
需要注意的是，在汽车空调系统中，压缩机的工作需要汽车发动机提供动力，因此只有在发动机正常运行时，空调系统才能正常工作。
总结：汽车空调系统通过压缩循环和蒸发过程实现制冷效果，通过压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等组件的协同工作，将车内空气的热量带走，形成冷风，提供舒适的乘坐环境。
