组态王命令语言

组态王命令语言函数手册工业自动化通用组态软件组态王version6.5命令语言函数速查手册北京亚控科技发展有限公司组态王命令语言函数速查手册1命令语言函数速查手册“组态王”支持使用内建的复杂函数，其中包括字符串函数、数学函数、系统函数、控件函数、报表函数及其他函数，下面依次介绍各个函数（函数名不区分大小写，按字母排序）：Abs此函数用于计算变量值的绝对值，使用格式如下：Abs(变量名或数值);返回值：整值或实型值；例如：Abs(14);返回值为14Abs(-7.5);返回值为7.5Abs(距离);返回内存模拟变量“距离”的绝对值。

Ack此函数常和按钮连接，当发生报警时，用此函数进行报警确认，它将产生确认报警事件。

调用格式：Ack(报警组名)；或Ack(变量名)；例如：Ack(全厂)；或Ack(反应罐液位)；ActivateApp此函数用于激活正在运行的窗口应用程序，使之获得输入焦点。

该函数主要用于配合函数SendKe ys的使用。

调用形式：ActivateApp(“ExeName”)；参数描述ExeName应用程序的执行文件名北京亚控科技发展有限公司2组态王命令语言函数速查手册例如：激活Microsoft Word的正确调用为：ActivateApp("Word.exe")；激活组态王：可使用ActivateApp("TouchVew.exe")；ArcCos此函数用于计算变量值的反余弦值,变量值的取值范围在[-1，1]之间，否则函数返回值无效。

调用格式：ArcCos(变量名或数值);返回值：整值或实型值；例如：ArcCos(1);此函数返回值为0A rcCos(temp);此函数返回变量“temp”的反余弦值。

ArcSin此函数用于计算变量值的反正弦值,变量值的取值范围在[-1，1]之间，否则函数返回值无效。

调用格式：ArcSin(变量名或数值);返回值：整值或实型值；例如：ArcSin(1);此函数返回值为90A rcSin(temp);此函数返回变量“temp”的反正弦值。

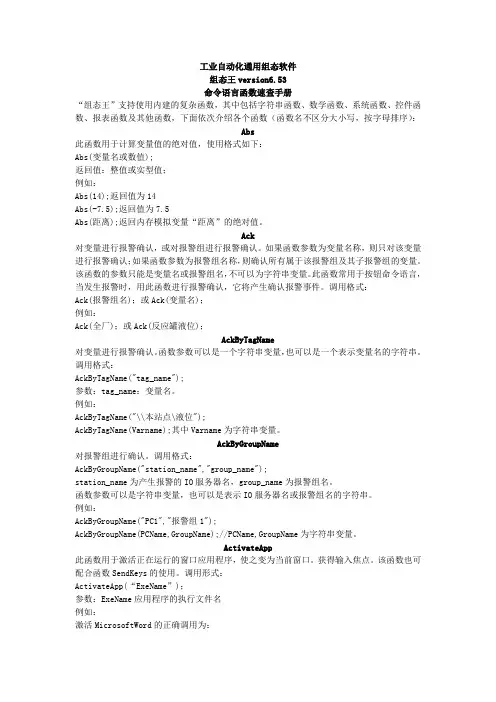

工业自动化通用组态软件组态王version6.53命令语言函数速查手册“组态王”支持使用内建的复杂函数，其中包括字符串函数、数学函数、系统函数、控件函数、报表函数及其他函数，下面依次介绍各个函数（函数名不区分大小写，按字母排序）：Abs此函数用于计算变量值的绝对值，使用格式如下：Abs(变量名或数值);返回值：整值或实型值；例如：Abs(14);返回值为14Abs(-7.5);返回值为7.5Abs(距离);返回内存模拟变量“距离”的绝对值。

Ack对变量进行报警确认，或对报警组进行报警确认。

如果函数参数为变量名称，则只对该变量进行报警确认；如果函数参数为报警组名称，则确认所有属于该报警组及其子报警组的变量。

该函数的参数只能是变量名或报警组名，不可以为字符串变量。

此函数常用于按钮命令语言，当发生报警时，用此函数进行报警确认，它将产生确认报警事件。

调用格式：Ack(报警组名)；或Ack(变量名)；例如：Ack(全厂)；或Ack(反应罐液位)；AckByTagName对变量进行报警确认。

函数参数可以是一个字符串变量，也可以是一个表示变量名的字符串。

调用格式：AckByTagName("tag_name");参数：tag_name：变量名。

例如：AckByTagName("\\本站点\液位");AckByTagName(Varname);其中Varname为字符串变量。

AckByGroupName对报警组进行确认。

调用格式：AckByGroupName("station_name","group_name");station_name为产生报警的IO服务器名，group_name为报警组名。

函数参数可以是字符串变量，也可以是表示IO服务器名或报警组名的字符串。

例如：AckByGroupName("PC1","报警组1");AckByGroupName(PCName,GroupName);//PCName,GroupName为字符串变量。

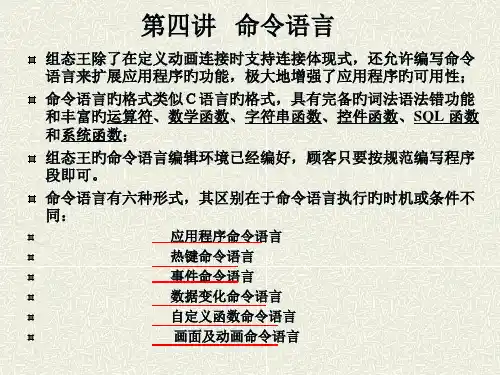

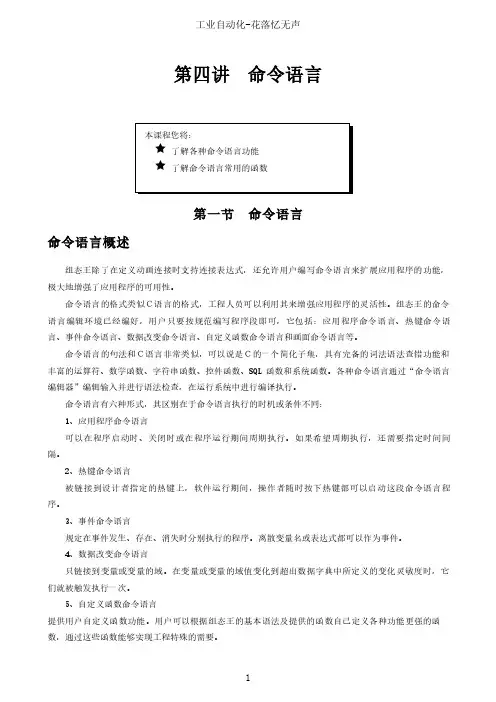

第四讲命令语言第一节命令语言命令语言概述组态王除了在定义动画连接时支持连接表达式，还允许用户编写命令语言来扩展应用程序的功能，极大地增强了应用程序的可用性。

命令语言的格式类似Ｃ语言的格式，工程人员可以利用其来增强应用程序的灵活性。

组态王的命令语言编辑环境已经编好，用户只要按规范编写程序段即可，它包括：应用程序命令语言、热键命令语言、事件命令语言、数据改变命令语言、自定义函数命令语言和画面命令语言等。

命令语言的句法和Ｃ语言非常类似，可以说是Ｃ的一个简化子集，具有完备的词法语法查错功能和丰富的运算符、数学函数、字符串函数、控件函数、SQL函数和系统函数。

各种命令语言通过“命令语言编辑器”编辑输入并进行语法检查，在运行系统中进行编译执行。

命令语言有六种形式，其区别在于命令语言执行的时机或条件不同：1、应用程序命令语言可以在程序启动时、关闭时或在程序运行期间周期执行。

如果希望周期执行，还需要指定时间间隔。

2、热键命令语言被链接到设计者指定的热键上，软件运行期间，操作者随时按下热键都可以启动这段命令语言程序。

3、事件命令语言规定在事件发生、存在、消失时分别执行的程序。

离散变量名或表达式都可以作为事件。

4、数据改变命令语言只链接到变量或变量的域。

在变量或变量的域值变化到超出数据字典中所定义的变化灵敏度时，它们就被触发执行一次。

5、自定义函数命令语言提供用户自定义函数功能。

用户可以根据组态王的基本语法及提供的函数自己定义各种功能更强的函数，通过这些函数能够实现工程特殊的需要。

6、画面、按钮命令语言可以在画面显示时、隐含时或在画面存在期间定时执行画面命令语言。

在定义画面中的各种图索的动画连接时，可以进行命令语言的连接。

如何退出系统如何退出组态王运行系统，返回到Windows呢？可以通过Exit()函数来实现。

1、选择工具箱中的工具，在画面上画一个按钮，选中按钮并单击鼠标右键，在弹出的下拉菜单中执行“字符串替换”命令，设置按钮文本为：系统退出。

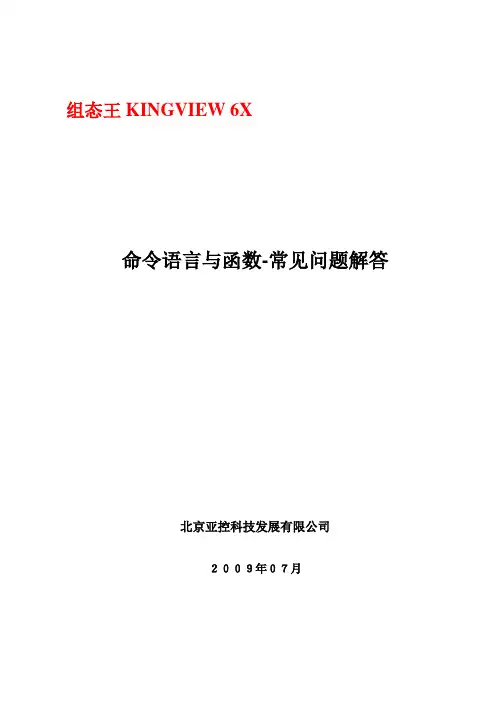

组态王KINGVIEW 6X命令语言与函数-常见问题解答北京亚控科技发展有限公司２００９年０７月目录1. 我希望用户能在不退出组态王运行软件的情况下启动一个其他的软件做其他处理，如何实现？ (1)2. 我注意到组态王的命令语言窗口中能够写入的编程命令是有限制的，我的编程命令比较长，命令窗口中无法写下，请问如何解决？ (1)3. 请问我在事件命令语言中编程同一时刻处理多项任务，会造成冲突吗？ (1)4. 请问组态王能否显示十六进制的数据？ (1)5. 请问如何编程来在组态王软件中生成一个随机的数据？ (1)6. 请问如何编程能够方便地统计一项工序的运行时间？直接采用组态王的年月日时分秒做运算比较麻烦？ (1)7. 能否在组态王画面上做一个按钮，实现键盘ctrl+shift切换输入法的功能？28. 在定义数据改变命令语言和事件命令语言时，能不能使用远程变量来作为触发脚本执行的条件？ (2)9. 组态王能否实现在运行时调用一个函数，实现类似键盘的“Print Scr een SysRq”屏幕硬拷贝功能? (2)10. 用VarRefAddress()函数实现普通变量间的引用，引用的变量是否可以读写？ (2)1. 我希望用户能在不退出组态王运行软件的情况下启动一个其他的软件做其他处理，如何实现？针对这种需求，组态王软件专门提供了一个StartApp()函数来实现此功能，具体请参照此函数的使用说明。

2. 我注意到组态王的命令语言窗口中能够写入的编程命令是有限制的，我的编程命令比较长，命令窗口中无法写下，请问如何解决？针对这种需求，组态王软件提供了自定义命令语言功能。

用户可以先将你的整个编程命令语言进行划分（比如按子功能块），然后每个子功能块都单独的在自定义命令语言中编写，最后在你要用到的命令语言窗口中象调用组态王提供的函数一样调用你自定义的函数来实现功能即可。

3. 请问我在事件命令语言中编程同一时刻处理多项任务，会造成冲突吗？同一时刻处理多项任务，会造成计算机软件在某一时刻负担过重，从而导致系统繁忙无法及时响应用户的操作。

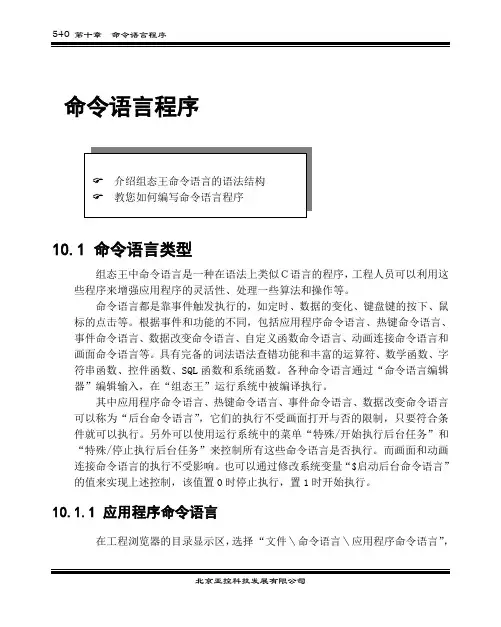

命令语言程序10.1 命令语言类型组态王中命令语言是一种在语法上类似Ｃ语言的程序，工程人员可以利用这些程序来增强应用程序的灵活性、处理一些算法和操作等。

命令语言都是靠事件触发执行的，如定时、数据的变化、键盘键的按下、鼠标的点击等。

根据事件和功能的不同，包括应用程序命令语言、热键命令语言、事件命令语言、数据改变命令语言、自定义函数命令语言、动画连接命令语言和画面命令语言等。

具有完备的词法语法查错功能和丰富的运算符、数学函数、字符串函数、控件函数、SQL函数和系统函数。

各种命令语言通过“命令语言编辑器”编辑输入，在“组态王”运行系统中被编译执行。

其中应用程序命令语言、热键命令语言、事件命令语言、数据改变命令语言可以称为“后台命令语言”，它们的执行不受画面打开与否的限制，只要符合条件就可以执行。

另外可以使用运行系统中的菜单“特殊/开始执行后台任务”和“特殊/停止执行后台任务”来控制所有这些命令语言是否执行。

而画面和动画连接命令语言的执行不受影响。

也可以通过修改系统变量“$启动后台命令语言”的值来实现上述控制，该值置0时停止执行，置1时开始执行。

10.1.1 应用程序命令语言在工程浏览器的目录显示区，选择“文件＼命令语言＼应用程序命令语言”，则在右边的内容显示区出现“请双击这儿进入<应用程序命令语言>对话框…”图标，如图10.1所示：图 10.1 选择应用程序命令语言双击图标，则弹出“应用程序命令语言”对话框，如图10.2所示：图 10.2 应用程序命令语言菜单条工具栏关键字选择命令语言编辑区变量选择函数选择运算符输入触发条件10.1.1.1 认识命令语言编辑器命令语言编辑器是组态王提供的用于输入、编辑命令语言程序的地方。

编辑器的组成部分如图10.2所示。

所有命令语言编辑器的大致界面和主要部分及功能都相同，唯一不同的是，按照触发条件的不同，在界面上“触发条件”部分会有所不同。

编辑器各部分的大致功能为：◆菜单条：提供给编辑器的操作菜单，“文件”菜单下有两个菜单项：确认和取消。

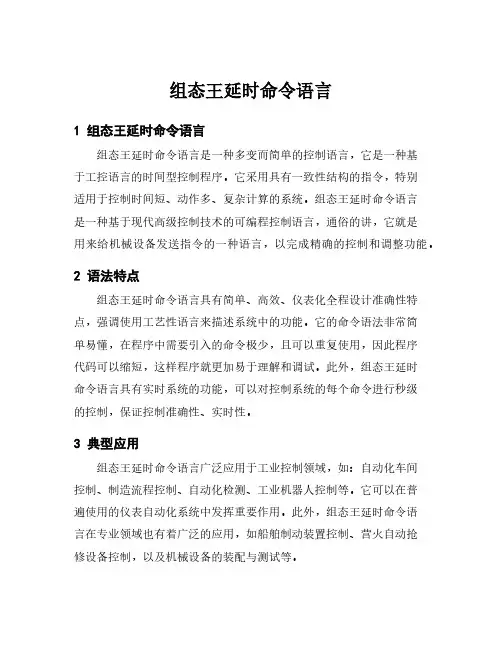

组态王延时命令语言
1 组态王延时命令语言
组态王延时命令语言是一种多变而简单的控制语言，它是一种基
于工控语言的时间型控制程序。

它采用具有一致性结构的指令，特别
适用于控制时间短、动作多、复杂计算的系统。

组态王延时命令语言
是一种基于现代高级控制技术的可编程控制语言，通俗的讲，它就是
用来给机械设备发送指令的一种语言，以完成精确的控制和调整功能。

2 语法特点
组态王延时命令语言具有简单、高效、仪表化全程设计准确性特点，强调使用工艺性语言来描述系统中的功能。

它的命令语法非常简
单易懂，在程序中需要引入的命令极少，且可以重复使用，因此程序
代码可以缩短，这样程序就更加易于理解和调试。

此外，组态王延时
命令语言具有实时系统的功能，可以对控制系统的每个命令进行秒级
的控制，保证控制准确性、实时性。

3 典型应用
组态王延时命令语言广泛应用于工业控制领域，如：自动化车间
控制、制造流程控制、自动化检测、工业机器人控制等。

它可以在普
遍使用的仪表自动化系统中发挥重要作用。

此外，组态王延时命令语
言在专业领域也有着广泛的应用，如船舶制动装置控制、营火自动抢
修设备控制，以及机械设备的装配与测试等。

4 总结
组态王延时命令语言是实现自动控制的一种有效工具，采用具有一致性结构的指令，在复杂的系统控制中发挥重要作用。

它采用仪表化全程设计技术可以精确地控制机械运动，通过其延时特性可以实现精确和复杂的控制功能，广泛应用于工业控制领域。

组态王if命令语言实例题目：组态王if命令语言实例：从入门到高级运用导言：组态王(if命令)是一种常见的组态软件中常用的命令语言，它可以用于实现各种自动化控制逻辑。

本文将从入门开始，逐步深入介绍组态王if命令语言的使用方法和实例，以帮助读者更好地理解和运用该命令语言。

第一部分：组态王if命令语言基础知识1.1 组态王if命令语言的概述1.2 组态王if命令语言的语法规则1.3 组态王if命令语言的常用函数1.4 组态王if命令语言的编写和调试工具第二部分：组态王if命令语言入门实例2.1 实例1：温度控制系统2.1.1 系统要求2.1.2 系统设计2.1.3 if命令语言编写2.1.4 if命令语言调试和运行2.1.5 系统优化和扩展2.2 实例2：流程控制系统2.2.1 系统要求2.2.2 系统设计2.2.3 if命令语言编写2.2.4 if命令语言调试和运行2.2.5 系统优化和扩展第三部分：组态王if命令语言高级运用实例3.1 实例3：负载均衡系统3.1.1 系统要求3.1.2 系统设计3.1.3 if命令语言编写3.1.4 if命令语言调试和运行3.1.5 系统优化和扩展3.2 实例4：故障自诊断系统3.2.1 系统要求3.2.2 系统设计3.2.3 if命令语言编写3.2.4 if命令语言调试和运行3.2.5 系统优化和扩展第四部分：总结与展望4.1 组态王if命令语言的优势与不足4.2 组态王if命令语言的发展趋势4.3 如何更好地利用组态王if命令语言结语：本文详细介绍了组态王if命令语言的基础知识、入门实例和高级运用实例，希望读者能通过学习理解和掌握该命令语言的使用方法。

随着自动化控制领域的不断发展，组态王if命令语言也将不断演化和更新，读者需要不断学习和实践，以保持自己的竞争力。

SQLConnect连接组态王和数据库。

语法:[ResultCode=]SQLConnect(ConnectionID, “ConnectString”;参数描述ConnectionID SQLConnct(产生的连接号ConnectString 连接语句ConnectString格式如下:“DSN=data source name [;attribute= value[;attribute = value]…”例子:组态王以sa身份登录(无密码和名为wang的SQL Server中的pubs数据库连接[ResultCode=]SQLConnect(ConnectionID,“DSN=wang;DA TABASE=pubs;UID=sa; PWD=”属性描述:SQLCreateTable以表格模板中定义的表格类型,在数据库中创建新表。

语法:[ResultCode=]SQLCreateTable(ConnectionID,TableName,TemplateName;参数描述ConnectionID SQLConnct(产生的连接号TableName 想要创建的数据库名TemplateName 表格模板名例子:下例创建一个名为kingview的新表,模板为table1SQLCreateTable(ConnectionID, “kingview”, “table1”SQLSelect访问数据库,得到一个特定的选择集。

选择集中的记录可以由SQLFirst(, SQLNext(, 等函数访问。

语法:[ResultCode=]SQLSelect(ConnectionID, TableName, BindList, WhereExpr, OrderByExpr;参数描述ConnectionID SQLConnct(产生的连接号TableName 表格名称BindList 记录体WhereExpression 指定函数起作用行的条件注意:如果列名是字符串,表达式必须在单引号中。

精心整理组态王常用命令语言函数速查手册组态王命令语言函数手册―组态王‖支持使用内建的复杂函数，其中包括字符串函数、数学函数、系统函数、控件函数、报表函数及其他函数，下面依次介绍各个函数(函数名不区分大小写，按字母排序):Abs此函数用于计算变量值的绝对值，使用格式如下: Abs(变量名或数值); 返回值:整值或实型值; 例如: Abs(14); 返回值为14 Abs(-7.5); 返回值为7.5Abs(距离); 返回内存模拟变量―距离‖的绝对值。

Ack对变量进行报警确认，或对报警组进行报警确认。

如果函数参数为变量名称，则只对该变量进行报警确认;如果函数参数为报警组名称，则确认所有属于该报警组及其子报警组的变量。

该函数的参数只能是变量名或报警组名，不可以为字符串变量。

此函数常用于按钮命令语言，当发生报警时，用此函数进行报警确认，它将产生确认报警事件。

调用格式: Ack(报警组名); 或 Ack(变量名); 例如: Ack(全厂); 或 Ack(反应罐液位);ActivateApp activate['ækt?ve?t] vt. 刺激;使活动;使活泼;使产生放射性app [æp]n.应用程序此函数用于激活正在运行的窗口应用程序，使之变为当前窗口。

获得输入焦点。

该函数也可配合函数SendKeys的使用。

调用形式: ActivateApp(―ExeName‖);参数:ExeName 应用程序的执行文件名例如:激活Microsoft Word的正确调用为: ActivateApp("Word.exe"); ArcCos arc[ɑ?k] adj. 圆弧的;反三角函数的此函数用于计算变量值的反余弦值, 变量值的取值范围在[-1，1]之间，否则函数返回值无效。

调用格式: ArcCos(变量名或数值); 返回值:整值或实型值; 例如: ArcCos(1); 此函数返回值为0 ArcCos(temp); 此函数返回变量―temp‖的反余弦值。
