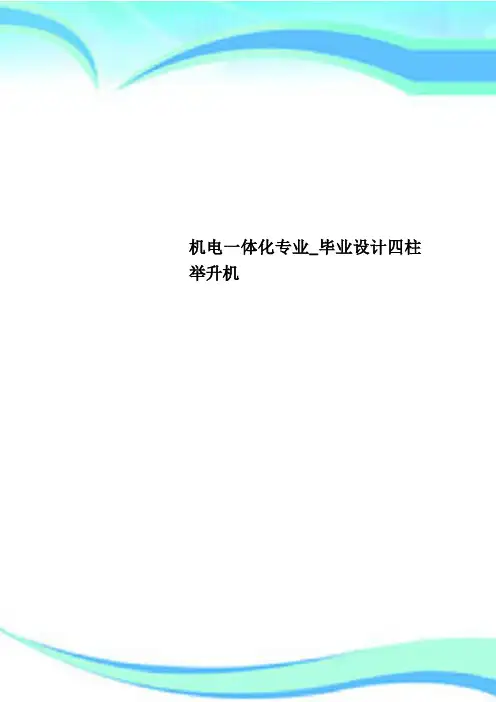

机电一体化专业_毕业设计四柱举升机————————————————————————————————作者：————————————————————————————————日期：§1 设计要求§1。
1 该机的用途四柱举升机用途主要是用于汽车的维修，也可以用于汽车的停放。
§1.2 该机的工作原理本机在工作时，由电动机提供源动力驱动液压泵工作，液压泵输出的液压油经过所需要的一些液压元件进入液压缸，驱动液压缸推动活塞杆移动，这时即可推动钢丝绳移动,从而升降架移动,最终可将所需维修的汽车举升一定的高度,以便于维修，提高维修效率。
§1.3 设计技术参数及要求（1）所设计的四柱液压举升机应该能够适应所有小汽车的举升的重量、长宽尺寸的要求；(2)举升机的最大举升高度为1800mm；（3）举升机升降过程中及停留在空中时,要保证升降平稳，工作可靠,锁定可靠；(4)进行必要的支承结构件的强度与刚性验算，保证结构合理.(5)液压传动系统工作可靠，操纵方便，结构紧凑。
§2 该机主要参数的确定§2.1 汽车的主要参数该机的作用是为了将所要维修的汽车举升到所要求的高度，因此首先将汽车的主要参数调查清楚.汽车的主要参数是长、宽、高、轴距、轮距、重量等，对它们的解释如下：一,长(mm）汽车长是垂直于车辆纵向对称平面并分别抵靠在汽车前,后最外端突出部位的两垂面之间的距离。
简单的说,就是沿着汽车前进的方向，最前端到最后端的距离.如(图2。
1）所示：图2.1汽车的长度示意图二，宽（mm）汽车宽是平行于车辆纵向对称平面并分别抵靠车辆两侧固定突出部位的两平面之间的距离。
简单的说，就是汽车最左端到最右端的距离。
其中所说的“两侧固定突出部位"并不包括后视镜，侧面标志灯，示灯示位灯,转向指，挠性挡泥板，防滑链以及轮胎与地面接触部分的变形。
如（图2。
2）所示:图2。
2 汽车宽度示意图三,高（mm）汽车高是车辆支承平面与车辆最高突出部位相抵靠的水平面之间的距离。
升降机的设计与安装标准分析案例随着科技的不断发展，升降机的使用范围越来越广。
升降机的设计与安装标准，是升降机行业中非常重要的一环。
本文将分析升降机的设计和安装标准，并以一家公司的案例展开分析。
一、升降机的设计标准1.1 承载能力升降机的承载能力是一个非常重要的设计标准。
承载能力一般与升降机的尺寸有关。
一般来说，在设计升降机时，应该确定升降机的最大载重量，然后根据最大载重量来计算升降机的尺寸。
1.2 安全保障在升降机设计中，安全保障是必不可少的。
升降机应该具有保护设备，防止跌落和碰撞等危险。
此外，为了避免机器在升降过程中出现倾覆，升降机还应该具有平衡装置。
1.3 适用范围升降机的适用范围是考虑升降机在使用过程中所需要的高度、长度和宽度等因素。
升降机的设计应该根据具体情况来确定，必须符合国家有关标准。
1.4 材料选择升降机所用的材料应该具有良好的抗压、抗腐蚀、使用寿命长等特点。
对于升降机的主要结构部件，还应该选用具有较高强度和韧性的材料。
二、升降机的安装标准2.1 载重分布在进行升降机的安装时，应该对升降机的载重分布进行合理安排。
载重分布应该均匀，避免出现单边载重过大或直接载重过大等现象。
2.2 安装地点升降机的安装地点应该符合国家有关规定。
升降机不应该安装在易爆炸、易燃、易腐蚀等环境中，以避免事故的发生。
2.3 基础强度升降机的基础强度是升降机的安装基础。
基础强度必须达到一定的标准，以保障升降机的安装和使用。
所以，升降机的基础强度在安装前必须经过检测，满足标准要求后才可安装。
2.4 电气引线升降机的电气引线应该符合国家有关标准，使用安全可靠。
同时，应该根据使用环境，选择合适的电气设备，避免过载损坏。
三、公司案例某公司生产线上需要使用升降机，公司设计部门根据生产线的需要，进行了升降机的设计，并将设计方案提交给工程师部门。
工程师部门根据设计方案，对升降机进行了细致的安装。
设计部门针对升降机的设计标准进行了详细评估和计算。
丝杆升降机4联动升降平台方案
丝杆升降机4联动升降平台方案
丝杆升降机四台联动升降平台是丝杆联动方案中最常见的一种组合型式，通过联轴器、连接杆、转向器等部件将丝杆升降机与电机、减速机组合起来形成同时升降、同方向旋转的工作平台。
丝杆升降机联动平台负载大、传动效率高、定位精度高，使用安装方便。
蜗轮蜗杆传动独有的自锁功能加强了工作平台的安全平稳运行。
丝杆升降机4联动平台通常的设计使用方案为T型、H型和U型。
首先根据使用要求确定联动平台负载的大小、升降机行程、所需升降速度以及安装平台尺寸，按照升降机的选型方案选出升降机的具体型号，丝杆升降机在平台上尽量对称布置，使每台升降机均匀受力。
对于平台尺寸较大的使用工况，当连杆较长时需要轴承座支撑。
由于连杆的加工长度有限制(一般不超过3米)，可适当增加升降机的台数，使升降机能为平台提供足够的支撑点。
蜗轮丝杆升降机联动平台无论几台组合联动，使用配件数量不同但都是采用一台电机驱动，这样才能保证整个平台的同步性（由于电机转速有误差，多台电机驱动无法保证同步稳定性）。
选用电机时需考虑各传动部件的效率，预留足够的安全预留，确保驱动源的扭矩足以驱动各部件平稳工作。
丝杆升降机联动平台根据使用需要可加装计算器、限位开关等部件使升降更精准。
关于丝杆升降联动平台的更多使用方案欢迎咨询鲁德传动，工程师会根据具体使用要求给出最合理的选型设计方案。

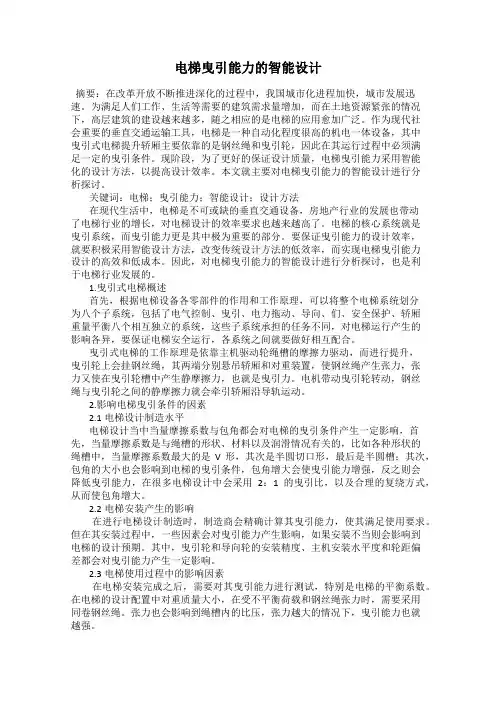

电梯曳引能力的智能设计摘要：在改革开放不断推进深化的过程中，我国城市化进程加快，城市发展迅速。
为满足人们工作、生活等需要的建筑需求量增加，而在土地资源紧张的情况下，高层建筑的建设越来越多，随之相应的是电梯的应用愈加广泛。
作为现代社会重要的垂直交通运输工具，电梯是一种自动化程度很高的机电一体设备，其中曳引式电梯提升轿厢主要依靠的是钢丝绳和曳引轮，因此在其运行过程中必须满足一定的曳引条件。
现阶段，为了更好的保证设计质量，电梯曳引能力采用智能化的设计方法，以提高设计效率。
本文就主要对电梯曳引能力的智能设计进行分析探讨。
关键词：电梯；曳引能力；智能设计；设计方法在现代生活中，电梯是不可或缺的垂直交通设备，房地产行业的发展也带动了电梯行业的增长，对电梯设计的效率要求也越来越高了。
电梯的核心系统就是曳引系统，而曳引能力更是其中极为重要的部分。
要保证曳引能力的设计效率，就要积极采用智能设计方法，改变传统设计方法的低效率，而实现电梯曳引能力设计的高效和低成本。
因此，对电梯曳引能力的智能设计进行分析探讨，也是利于电梯行业发展的。
1.曳引式电梯概述首先，根据电梯设备各零部件的作用和工作原理，可以将整个电梯系统划分为八个子系统，包括了电气控制、曳引、电力拖动、导向、们、安全保护、轿厢重量平衡八个相互独立的系统，这些子系统承担的任务不同，对电梯运行产生的影响各异，要保证电梯安全运行，各系统之间就要做好相互配合。
曳引式电梯的工作原理是依靠主机驱动轮绳槽的摩擦力驱动，而进行提升，曳引轮上会挂钢丝绳，其两端分别悬吊轿厢和对重装置，使钢丝绳产生张力，张力又使在曳引轮槽中产生静摩擦力，也就是曳引力。
电机带动曳引轮转动，钢丝绳与曳引轮之间的静摩擦力就会牵引轿厢沿导轨运动。
2.影响电梯曳引条件的因素2.1电梯设计制造水平电梯设计当中当量摩擦系数与包角都会对电梯的曳引条件产生一定影响，首先，当量摩擦系数是与绳槽的形状、材料以及润滑情况有关的，比如各种形状的绳槽中，当量摩擦系数最大的是V形，其次是半圆切口形，最后是半圆槽；其次，包角的大小也会影响到电梯的曳引条件，包角增大会使曳引能力增强，反之则会降低曳引能力，在很多电梯设计中会采用2：1的曳引比，以及合理的复绕方式，从而使包角增大。

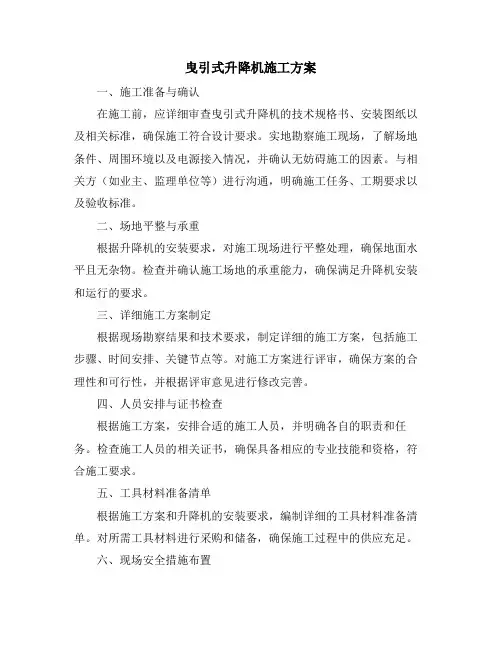

曳引式升降机施工方案一、施工准备与确认在施工前，应详细审查曳引式升降机的技术规格书、安装图纸以及相关标准，确保施工符合设计要求。
实地勘察施工现场，了解场地条件、周围环境以及电源接入情况，并确认无妨碍施工的因素。
与相关方（如业主、监理单位等）进行沟通，明确施工任务、工期要求以及验收标准。
二、场地平整与承重根据升降机的安装要求，对施工现场进行平整处理，确保地面水平且无杂物。
检查并确认施工场地的承重能力，确保满足升降机安装和运行的要求。
三、详细施工方案制定根据现场勘察结果和技术要求，制定详细的施工方案，包括施工步骤、时间安排、关键节点等。
对施工方案进行评审，确保方案的合理性和可行性，并根据评审意见进行修改完善。
四、人员安排与证书检查根据施工方案，安排合适的施工人员，并明确各自的职责和任务。
检查施工人员的相关证书，确保具备相应的专业技能和资格，符合施工要求。
五、工具材料准备清单根据施工方案和升降机的安装要求，编制详细的工具材料准备清单。
对所需工具材料进行采购和储备，确保施工过程中的供应充足。
六、现场安全措施布置根据施工现场的具体情况，制定安全管理制度和应急预案。
在施工现场设置明显的安全警示标志，确保施工人员和周围人员的安全。
对施工人员进行安全教育培训，提高他们的安全意识和操作技能。
七、升降机安装流程按照安装图纸和技术要求，依次进行底座安装、立柱安装、导轨安装等步骤。
在安装过程中，严格控制安装精度和质量，确保各项技术指标符合要求。
安装完成后，进行必要的调整和紧固工作，确保升降机稳定可靠。
八、调试与验收标准升降机安装完成后，进行电气系统调试和机械系统调试，确保各项功能正常。
按照相关标准和规范，对升降机进行全面检查，确保其符合设计要求和使用要求。
编制详细的验收报告，记录验收过程中的各项数据和结果，并提交给相关方进行确认。
总结：曳引式升降机施工方案涉及多个方面，需要仔细规划和准备。
在施工过程中，应严格按照方案进行操作，确保施工质量和安全。
升降机的设计与安装标准分析升降机是指用于垂直或斜向运输物品或人员的机械设备，广泛应用于建筑、物流、工业等领域。
其设计和安装标准的合理性关系到设备的安全性、使用寿命和运行效率。
本文将从设计和安装两个方面，对升降机的标准进行分析。
一、设计标准1. 载重能力升降机载重能力是指设备所能承受的最大荷载。
设计标准应根据运输物品的重量、尺寸、数量，以及使用的环境等因素进行评估。
标准化设计可以保证设备稳定性和载重能力的合理性，提高设备使用寿命。
2. 高度和速度升降机的高度和速度也是设计标准中的重要因素。
为了保证设备的安全性和稳定性，标准应考虑到设备所在场所的限制条件、使用频率和载物体积等因素。
同时，升降机的速度要控制在安全范围内，防止运输物品或人员受伤。
3. 紧急停机系统紧急停机系统是升降机设计中非常重要的一项安全措施。
当设备发生故障、人员或货物卡在升降机内部时，这一系统可以立即控制设备停止运行，保护人员和物品的安全。
4. 成本效益在设计升降机时，成本效益也是需要考虑的因素。
优秀的升降机设计应该在满足完整功能的基础上，控制成本，降低维护和保养费用，提高运行效率。
二、安装标准1. 施工规范升降机的安装涉及到建筑物的结构和安全问题，因此在安装过程中需要遵守一定的施工规范。
在升降机运行之前，需要进行基础和结构的强度测试，并按照相关标准进行报告。
2. 安全防护升降机的安全防护是安装标准中的一个重要环节。
在安装过程中，需要考虑到升降机所在空间的环境、电器设施、光线和振动等因素，针对不同的风险进行适当的防护措施，以保障使用者的安全。
3. 质量控制在升降机的安装过程中，严格的质量控制是至关重要的。
应该采用高质量的材料和零部件，并针对每个零部件进行测试和检验，保证设备的可靠性、耐用性和使用寿命。
4. 参数调整升降机的参数调整对设备的运行效率和安全性有着重要的影响。
安装过程中，需要对参数进行调整和优化，以保证升降机在运行过程中的稳定性和物品的顺利运输。

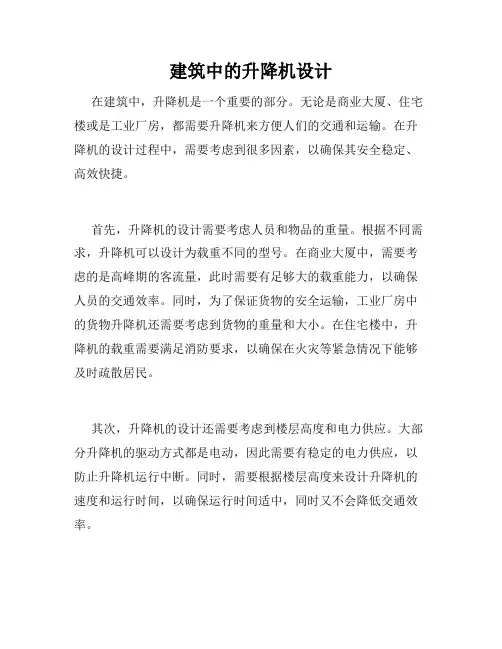

建筑中的升降机设计在建筑中，升降机是一个重要的部分。
无论是商业大厦、住宅楼或是工业厂房，都需要升降机来方便人们的交通和运输。
在升降机的设计过程中，需要考虑到很多因素，以确保其安全稳定、高效快捷。
首先，升降机的设计需要考虑人员和物品的重量。
根据不同需求，升降机可以设计为载重不同的型号。
在商业大厦中，需要考虑的是高峰期的客流量，此时需要有足够大的载重能力，以确保人员的交通效率。
同时，为了保证货物的安全运输，工业厂房中的货物升降机还需要考虑到货物的重量和大小。
在住宅楼中，升降机的载重需要满足消防要求，以确保在火灾等紧急情况下能够及时疏散居民。
其次，升降机的设计还需要考虑到楼层高度和电力供应。
大部分升降机的驱动方式都是电动，因此需要有稳定的电力供应，以防止升降机运行中断。
同时，需要根据楼层高度来设计升降机的速度和运行时间，以确保运行时间适中，同时又不会降低交通效率。
除此之外，升降机的设计还需要考虑到交通效率和安全保障。
在商业大厦中，需要有多个升降机互相配合，以达到高效率的交通系统。
升降机的运行速度需要合理，不能过慢或过快，以防意外事故发生。
在住宅楼中，升降机还需要考虑到老年人和残疾人的需要，设计无障碍升降机或缓速升降机，以满足不同人群的需求。
最后，升降机的设计还需要考虑到舒适性和环保性。
在商业大厦中，升降机的内部需要考虑到空调和通风系统，以保证乘坐的舒适性。
同时，升降机的设计需要满足相关环保标准，使用节能材料和设备，以降低能源消耗和减少污染排放。
总之，在建筑中的升降机设计是一个综合考虑的过程。
需要考虑到不同的需求，包括载重能力、楼层高度、电力供应、交通效率、安全保障、舒适性和环保性等方面。
只有在综合考虑了这些因素之后，才能够设计出安全稳定、高效快捷、舒适环保的升降机方案，以满足建筑的多样化需求。

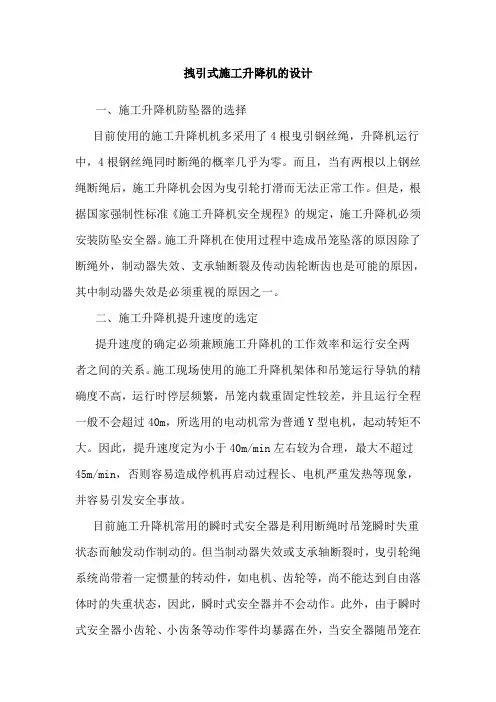

拽引式施工升降机的设计一、施工升降机防坠器的选择目前使用的施工升降机机多采用了4根曳引钢丝绳，升降机运行中，4根钢丝绳同时断绳的概率几乎为零。
而且，当有两根以上钢丝绳断绳后，施工升降机会因为曳引轮打滑而无法正常工作。
但是，根据国家强制性标准《施工升降机安全规程》的规定，施工升降机必须安装防坠安全器。
施工升降机在使用过程中造成吊笼坠落的原因除了断绳外，制动器失效、支承轴断裂及传动齿轮断齿也是可能的原因，其中制动器失效是必须重视的原因之一。
二、施工升降机提升速度的选定提升速度的确定必须兼顾施工升降机的工作效率和运行安全两者之间的关系。
施工现场使用的施工升降机架体和吊笼运行导轨的精确度不高，运行时停层频繁，吊笼内载重固定性较差，并且运行全程一般不会超过40m，所选用的电动机常为普通Y型电机，起动转矩不大。
因此，提升速度定为小于40m/min左右较为合理，最大不超过45m/min，否则容易造成停机再启动过程长、电机严重发热等现象，并容易引发安全事故。
目前施工升降机常用的瞬时式安全器是利用断绳时吊笼瞬时失重状态而触发动作制动的。
但当制动器失效或支承轴断裂时，曳引轮绳系统尚带着一定惯量的转动件，如电机、齿轮等，尚不能达到自由落体时的失重状态，因此，瞬时式安全器并不会动作。
此外，由于瞬时式安全器小齿轮、小齿条等动作零件均暴露在外，当安全器随吊笼在导轨中频繁地上下移动时，会不断地刮积导轨上的润滑油脂而积存在安全器的动作零件上，造成安全器动作不灵或失效。
这些情况在设计时应引起注意。
曳引式施工升降机比卷扬机式施工升降机的提升速度快，由于带有对重，在发生意外时，在对重或吊重作用下，会出现超速运行的情况。
对于瞬时式安全器，现已有动作零件做成密闭的改进产品，其可靠性大大提高，可优先选用。

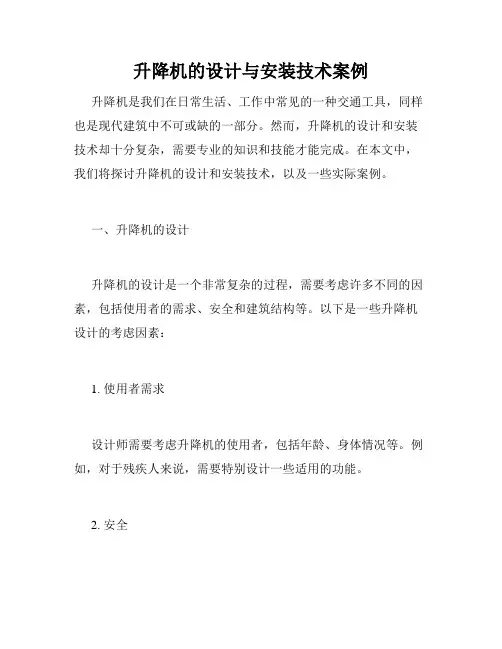

升降机的设计与安装技术案例升降机是我们在日常生活、工作中常见的一种交通工具，同样也是现代建筑中不可或缺的一部分。
然而，升降机的设计和安装技术却十分复杂，需要专业的知识和技能才能完成。
在本文中，我们将探讨升降机的设计和安装技术，以及一些实际案例。
一、升降机的设计升降机的设计是一个非常复杂的过程，需要考虑许多不同的因素，包括使用者的需求、安全和建筑结构等。
以下是一些升降机设计的考虑因素：1. 使用者需求设计师需要考虑升降机的使用者，包括年龄、身体情况等。
例如，对于残疾人来说，需要特别设计一些适用的功能。
2. 安全安全是升降机设计的重点。
设计师需要确保升降机的运行是安全的，必须遵从国家安全标准并进行测试和评估。
3. 建筑结构建筑结构是升降机设计中的一个关键因素。
设计师需要考虑到建筑物的高度、形状和周围环境等要素来决定升降机的设计和放置。
二、升降机的安装技术升降机的安装技术是一个需要专业知识和经验的领域。
以下是一些升降机安装的技术要点：1. 升降机的放置在升降机的放置方面，设计师需要考虑到建筑物的结构、使用者的需求以及安全性等方面。
对于高楼大厦来说，通常是在楼梯或电梯间、走廊或大厅等公共区域设立升降机。
2. 升降机的运行升降机的运行需要一个稳定的动力系统和触发器。
电梯的载重、速度以及其他性能参数必须符合国家标准。
此外，设备的维护也非常重要，检查开关、电线和其他关键部件是必要的。
3. 安全措施安全在升降机安装过程中是首要的。
每个设备的安装和检验都必须符合国家标准，从电路到操作面板都需要验收。
此外，应该为每个设备设置报警设备和紧急停机系统，在危急情况下必须立即采取行动。
三、升降机设计和安装的技术案例以下是几个升降机设计和安装的技术案例：1. 大型商业中心大型商业中心通常有多个建筑物，这意味着升降机的设计和放置必须考虑到多个建筑之间的相互影响。
此外，该设备可能需要运载重物，所以必须符合国家负载标准。
2. 养老院在养老院等地方，升降机是不可或缺的。

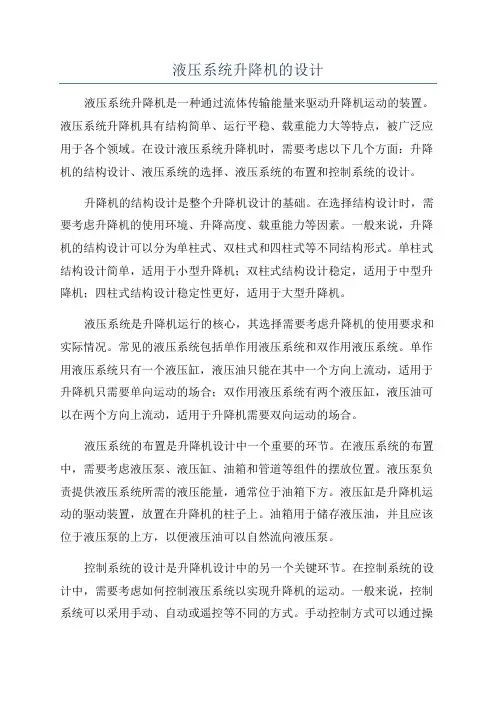

液压系统升降机的设计液压系统升降机是一种通过流体传输能量来驱动升降机运动的装置。
液压系统升降机具有结构简单、运行平稳、载重能力大等特点，被广泛应用于各个领域。
在设计液压系统升降机时，需要考虑以下几个方面：升降机的结构设计、液压系统的选择、液压系统的布置和控制系统的设计。
升降机的结构设计是整个升降机设计的基础。
在选择结构设计时，需要考虑升降机的使用环境、升降高度、载重能力等因素。
一般来说，升降机的结构设计可以分为单柱式、双柱式和四柱式等不同结构形式。
单柱式结构设计简单，适用于小型升降机；双柱式结构设计稳定，适用于中型升降机；四柱式结构设计稳定性更好，适用于大型升降机。
液压系统是升降机运行的核心，其选择需要考虑升降机的使用要求和实际情况。
常见的液压系统包括单作用液压系统和双作用液压系统。
单作用液压系统只有一个液压缸，液压油只能在其中一个方向上流动，适用于升降机只需要单向运动的场合；双作用液压系统有两个液压缸，液压油可以在两个方向上流动，适用于升降机需要双向运动的场合。
液压系统的布置是升降机设计中一个重要的环节。
在液压系统的布置中，需要考虑液压泵、液压缸、油箱和管道等组件的摆放位置。
液压泵负责提供液压系统所需的液压能量，通常位于油箱下方。
液压缸是升降机运动的驱动装置，放置在升降机的柱子上。
油箱用于储存液压油，并且应该位于液压泵的上方，以便液压油可以自然流向液压泵。
控制系统的设计是升降机设计中的另一个关键环节。
在控制系统的设计中，需要考虑如何控制液压系统以实现升降机的运动。
一般来说，控制系统可以采用手动、自动或遥控等不同的方式。
手动控制方式可以通过操纵杆或按钮来控制升降机的升降；自动控制方式可以通过传感器和电气元件来实现对升降机的控制；遥控方式可以通过无线遥控装置来远程控制升降机的升降。
总之，液压系统升降机的设计需要综合考虑结构设计、液压系统的选择、液压系统的布置和控制系统的设计等因素。
正确的设计能够确保升降机的稳定运行和安全使用。
