6 用三层交换机实现VLAN间路由

利用三层交换机实现不同VLAN间通信三层交换机是一种在OSI模型中工作在网络层的网络设备，可以实现不同VLAN间的通信。

使用三层交换机实现不同VLAN间通信可以提高网络的灵活性和安全性，并且可以减少广播和冲突，提高网络的性能。

在实现不同VLAN间通信时，首先要进行VLAN的划分和配置。

一般情况下，一个交换机可以划分为多个VLAN，每个VLAN可以包含不同的主机。

每个VLAN都有自己的VLANID，并且相互之间是隔离的。

在交换机上设置VLANID，并将相应的端口划分到对应的VLAN。

三层交换机可以通过路由器功能实现不同VLAN之间的通信。

一种常用的方法是使用三层交换机的SVI（Switch Virtual Interface），也就是虚拟交换机接口。

SVI是一个虚拟接口，可以作为一个虚拟的路由器接口来连接不同的VLAN。

在配置SVI之前，需要在三层交换机上启用路由功能。

不同厂商的交换机配置方法可能不同，但基本上都需要在交换机的配置界面中进行相应的设置。

启用路由功能后，可以通过配置SVI来实现不同VLAN之间的通信。

配置SVI时，需要给SVI分配一个IP地址，并将其与相应的VLAN关联。

这样，SVI就成为了该VLAN内的默认网关。

配置SVI之后，可以在交换机上配置静态路由或动态路由协议，以实现不同VLAN之间的通信。

静态路由可以手动配置，动态路由则是通过交换机自动学习和更新路由表。

当数据包从一个VLAN的主机发送到另一个VLAN时，数据包首先发送到交换机上的SVI。

SVI根据路由表中的路由信息，将数据包转发到目标VLAN的SVI上，然后再将数据包转发到目标VLAN的主机。

除了使用SVI，还可以使用VLAN间路由功能来实现不同VLAN之间的通信。

VLAN间路由是在三层交换机上配置的一种特殊的端口，用于连接不同的VLAN。

通常情况下，需要在交换机上配置子接口，每个子接口都与一个特定的VLAN相连。

子接口可以配置不同的IP地址，并与相应的VLAN关联。

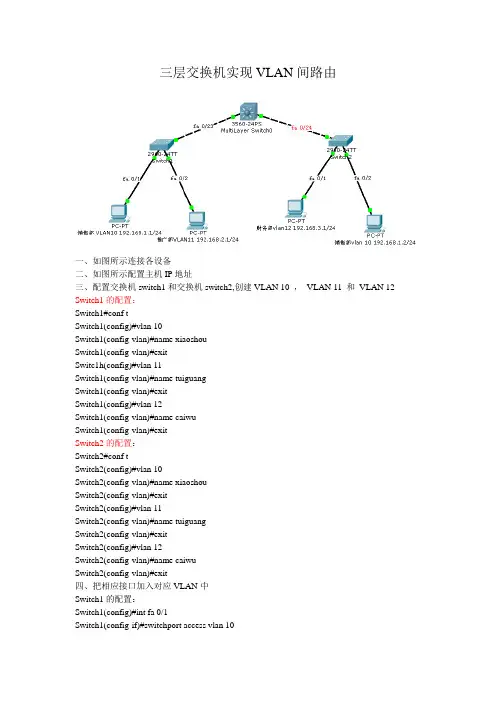

三层交换机实现VLAN间路由一、如图所示连接各设备二、如图所示配置主机IP地址三、配置交换机switch1和交换机switch2,创建VLAN 10 ，VLAN 11 和VLAN 12 Switch1的配置：Switch1#conf tSwitch1(config)#vlan 10Switch1(config-vlan)#name xiaoshouSwitch1(config-vlan)#exitSwitc1h(config)#vlan 11Switch1(config-vlan)#name tuiguangSwitch1(config-vlan)#exitSwitch1(config)#vlan 12Switch1(config-vlan)#name caiwuSwitch1(config-vlan)#exitSwitch2的配置：Switch2#conf tSwitch2(config)#vlan 10Switch2(config-vlan)#name xiaoshouSwitch2(config-vlan)#exitSwitch2(config)#vlan 11Switch2(config-vlan)#name tuiguangSwitch2(config-vlan)#exitSwitch2(config)#vlan 12Switch2(config-vlan)#name caiwuSwitch2(config-vlan)#exit四、把相应接口加入对应VLAN中Switch1的配置：Switch1(config)#int fa 0/1Switch1(config-if)#switchport access vlan 10Switch1(config-if)#exitSwitch1(config)#interface fastEthernet 0/2Switch1(config-if)#switchport access vlan 11Switch1(config-if)#exitSwitch2的配置：Switch2(config)#int fa 0/1Switch2(config-if)#switchport access vlan 12Switch2(config-if)#exitSwitch2(config)#interface fastEthernet 0/2Switch2(config-if)#switchport access vlan 10Switch2(config-if)#exit五、配置switch1的fa 0/23接口，switch2的fa 0/24接口和三层交换机switch0的fa 0/23和fa 0/24接口为trunk模式Switch1(config)#inter fa 0/23Switch1(config-if)#switch mode trunkSwitch2(config)#inter fa 0/24Switch2(config-if)#switch mode trunkSwitch0(config)#inter fa0/23Switch0(config-if)#switch mode trunkSwitch0(config-if)#exitSwitch0(config)#inter fa0/24Switch0(config-if)#switch mode trunkSwitch0(config-if)#exit六、在三层交换机switch0上开启路由功能Switch0>enableSwitch0#conf tSwitch0(config)#ip routing七、在三层交换机switch0上创建相应vlan 10 ,vlan 11和vlan 12Switch0(config)#vlan 10Switch0(config-vlan)#vlan 11Switch0(config-vlan)#vlan 12Switch0(config-vlan)#exit八、在三层交换机switch0上配置和启用svi接口：Switch0(config)#interface vlan 10Switch0(config-if)#ip add 192.168.1.254 255.255.255.0Switch0(config-if)#no shutdownSwitch0(config)#interface vlan 11Switch0(config-if)#ip add 192.168.2.254 255.255.255.0Switch0(config-if)#no shutdownSwitch0(config)#interface vlan 12Switch0(config-if)#ip add 192.168.3.254 255.255.255.0Switch0(config-if)#no shutdown九、配置各主机的网关为对应svi接口的地址十、销售部电脑ping 推广部电脑结果十一、PING通，结果验证正确，配置成功。

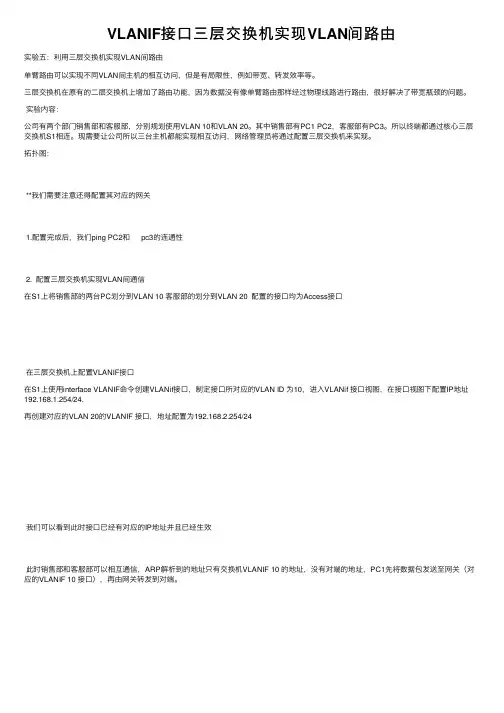

VLANIF接⼝三层交换机实现VLAN间路由
实验五：利⽤三层交换机实现VLAN间路由
单臂路由可以实现不同VLAN间主机的相互访问，但是有局限性，例如带宽、转发效率等。

三层交换机在原有的⼆层交换机上增加了路由功能，因为数据没有像单臂路由那样经过物理线路进⾏路由，很好解决了带宽瓶颈的问题。

实验内容：
公司有两个部门销售部和客服部，分别规划使⽤VLAN 10和VLAN 20。

其中销售部有PC1 PC2，客服部有PC3。

所以终端都通过核⼼三层交换机S1相连。

现需要让公司所以三台主机都能实现相互访问，⽹络管理员将通过配置三层交换机来实现。

拓扑图：
**我们需要注意还得配置其对应的⽹关
1.配置完成后，我们ping PC2和 pc3的连通性
2. 配置三层交换机实现VLAN间通信
在S1上将销售部的两台PC划分到VLAN 10 客服部的划分到VLAN 20 配置的接⼝均为Access接⼝
在三层交换机上配置VLANIF接⼝
在S1上使⽤interface VLANIF命令创建VLANif接⼝，制定接⼝所对应的VLAN ID 为10，进⼊VLANif 接⼝视图，在接⼝视图下配置IP地址192.168.1.254/24.
再创建对应的VLAN 20的VLANIF 接⼝，地址配置为192.168.2.254/24
我们可以看到此时接⼝已经有对应的IP地址并且已经⽣效
此时销售部和客服部可以相互通信，ARP解析到的地址只有交换机VLANIF 10 的地址，没有对端的地址，PC1先将数据包发送⾄⽹关（对应的VLANIF 10 接⼝），再由⽹关转发到对端。

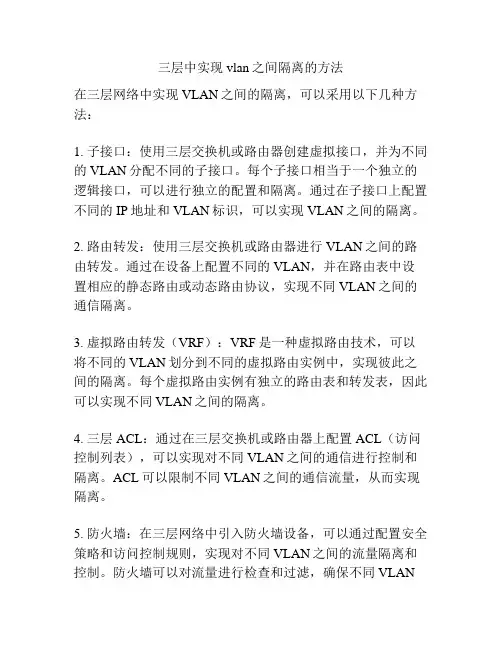

三层中实现vlan之间隔离的方法
在三层网络中实现VLAN之间的隔离，可以采用以下几种方法：
1. 子接口：使用三层交换机或路由器创建虚拟接口，并为不同的VLAN分配不同的子接口。

每个子接口相当于一个独立的逻辑接口，可以进行独立的配置和隔离。

通过在子接口上配置不同的IP地址和VLAN标识，可以实现VLAN之间的隔离。

2. 路由转发：使用三层交换机或路由器进行VLAN之间的路由转发。

通过在设备上配置不同的VLAN，并在路由表中设置相应的静态路由或动态路由协议，实现不同VLAN之间的通信隔离。

3. 虚拟路由转发（VRF）：VRF是一种虚拟路由技术，可以将不同的VLAN划分到不同的虚拟路由实例中，实现彼此之间的隔离。

每个虚拟路由实例有独立的路由表和转发表，因此可以实现不同VLAN之间的隔离。

4. 三层ACL：通过在三层交换机或路由器上配置ACL（访问控制列表），可以实现对不同VLAN之间的通信进行控制和隔离。

ACL可以限制不同VLAN之间的通信流量，从而实现隔离。

5. 防火墙：在三层网络中引入防火墙设备，可以通过配置安全策略和访问控制规则，实现对不同VLAN之间的流量隔离和控制。

防火墙可以对流量进行检查和过滤，确保不同VLAN
之间的通信符合安全策略和访问控制规则。

需要根据具体的网络架构和需求选择合适的方法进行VLAN 间的隔离，每种方法都有其特点和适用场景。

三层交换机实现VLAN间通信三层交换机可以实现VLAN间通信，即不同VLAN之间的主机可以互相通信。

下面将从三层交换机的原理、实现方法以及优缺点等方面进行详细介绍。

三层交换机是在二层交换机的基础上增加了三层功能，即支持IP协议栈的路由功能。

它可以实现不同VLAN间的通信，通过将不同VLAN的信号进行路由处理，使得主机在不同VLAN间可以进行通信，实现了虚拟局域网之间的互通。

实现VLAN间通信的方法有两种：静态路由和动态路由。

静态路由是通过手动配置交换机的路由表来实现VLAN间通信。

管理员需要手动配置交换机上每个子网的网关地址，并设置路由表，指明从哪个接口出去到达目标VLAN。

这种方法配置简单，但不适合规模较大的网络，因为需要手动维护路由表。

动态路由是通过使用动态路由协议，如OSPF、RIPv2等，来自动学习和更新路由表，实现自动的VLAN间通信。

这种方法适合规模较大的网络，因为可以自动更新路由表，减少管理员的配置工作。

1. 提高网络性能：通过实现VLAN间的通信，可以减少广播域的范围，减少广播报文的传输，提高网络性能。

2. 增强网络安全性：通过划分不同的VLAN，可以实现不同VLAN的隔离，阻止不同VLAN间的流量传播，增强网络的安全性。

3. 提供灵活性：通过使用三层交换机的路由功能，可以将不同的VLAN划分到不同的子网中，提供更灵活的网络管理和更好的资源利用。

1. 成本较高：相比于二层交换机，三层交换机的成本较高，对于小型网络来说可能不划算。

2. 复杂性：三层交换机的配置相对复杂，需要管理员具备一定的网络知识和技能才能正确配置。

三层交换机可以实现VLAN间通信，通过路由功能将不同VLAN的信号进行路由处理，从而实现虚拟局域网之间的互通。

不同的实现方法有静态路由和动态路由，优点包括提高网络性能、增强网络安全性和提供灵活性，缺点包括成本较高和配置复杂。

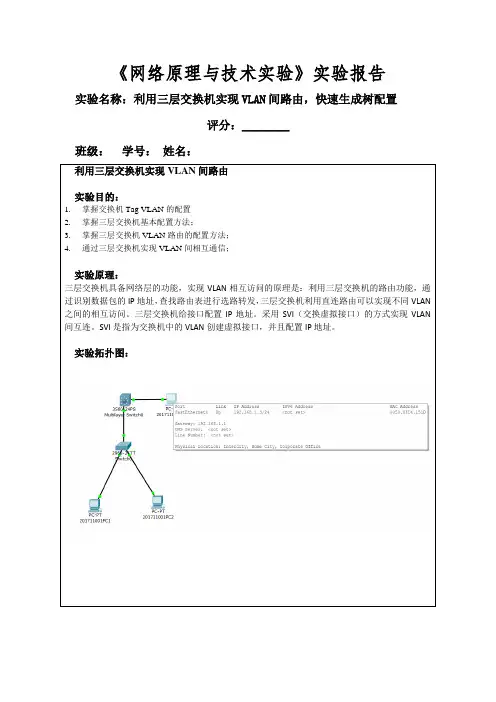

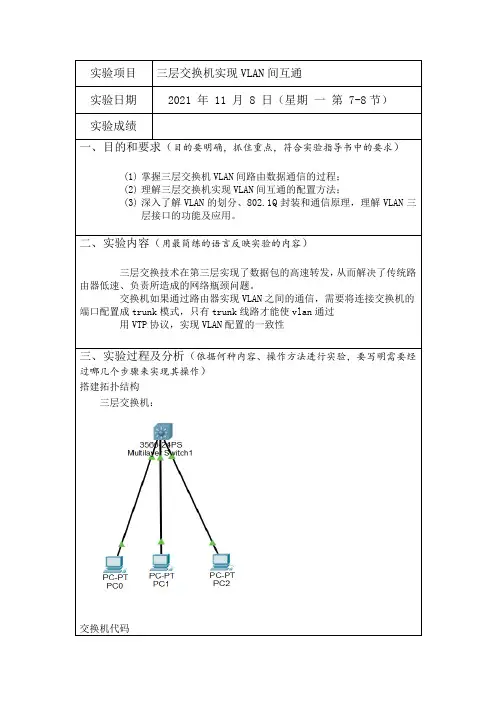

《网络原理与技术实验》实验报告实验名称：利用三层交换机实现VLAN间路由，快速生成树配置评分：________班级：学号：姓名：利用三层交换机实现VLAN间路由实验目的：1.掌握交换机Tag VLAN的配置2.掌握三层交换机基本配置方法；3.掌握三层交换机VLAN路由的配置方法；4.通过三层交换机实现VLAN间相互通信；实验原理：三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用直连路由可以实现不同VLAN 之间的相互访问。

三层交换机给接口配置IP地址。

采用SVI（交换虚拟接口）的方式实现VLAN 间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

实验拓扑图：实验步骤：新建packet tracer拓扑图（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划分给VLAN2、VLAN3。

（2）将二层交换机与三层交换机相连的端口fa 0/1都定义为tag Vlan模式。

（3）在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机VLAN2、VLAN3下的主机之间不能相互通信。

（4）设置三层交换机VLAN间的通信，创建VLAN2,VLAN3的虚接口，并配置虚接口VLAN2、VLAN3的IP地址。

（5）查看三层交换机路由表。

（6）将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址。

PC1和PC2的配置：PC1exitinterface vlan 3ip address 192.168.2.1 255.255.255.0no shutdownendshow ip routeshow vlanPC3 Ping PC1Ping 192.168.1.2 可以ping通PC3 Ping PC2Ping 192.168.2.2 不可以ping通PC3 S2960S3560（7）验证二层交换机VLAN2,VALN3下的主机之间可以相互通信。

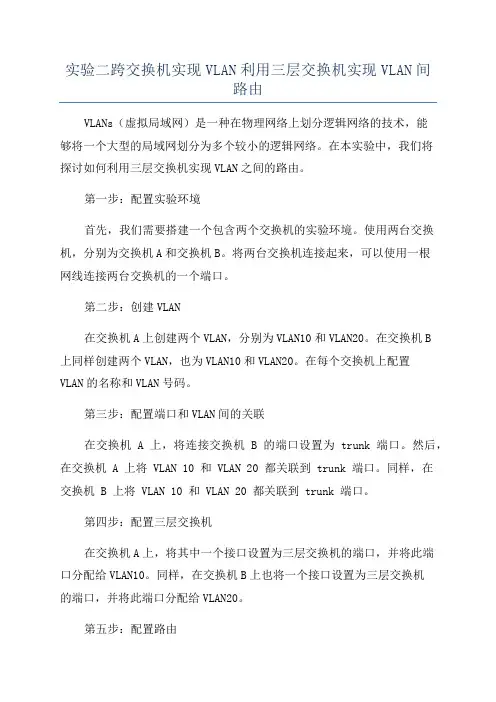

实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由VLANs（虚拟局域网）是一种在物理网络上划分逻辑网络的技术，能够将一个大型的局域网划分为多个较小的逻辑网络。

在本实验中，我们将探讨如何利用三层交换机实现VLAN之间的路由。

第一步：配置实验环境首先，我们需要搭建一个包含两个交换机的实验环境。

使用两台交换机，分别为交换机A和交换机B。

将两台交换机连接起来，可以使用一根网线连接两台交换机的一个端口。

第二步：创建VLAN在交换机A上创建两个VLAN，分别为VLAN10和VLAN20。

在交换机B上同样创建两个VLAN，也为VLAN10和VLAN20。

在每个交换机上配置VLAN的名称和VLAN号码。

第三步：配置端口和VLAN间的关联在交换机 A 上，将连接交换机 B 的端口设置为 trunk 端口。

然后，在交换机 A 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。

同样，在交换机 B 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。

第四步：配置三层交换机在交换机A上，将其中一个接口设置为三层交换机的端口，并将此端口分配给VLAN10。

同样，在交换机B上也将一个接口设置为三层交换机的端口，并将此端口分配给VLAN20。

第五步：配置路由在交换机A上，配置路由，将VLAN10和VLAN20进行路由。

在交换机B上也需要进行同样的配置。

第六步：测试现在可以测试VLAN之间的路由是否成功。

连接两台主机至交换机A 的接口和交换机B的接口，确保每台主机都在不同的VLAN中。

在主机A上，配置IP地址为VLAN10子网的IP地址，如192.168.10.2、在主机B上，配置IP地址为VLAN20子网的IP地址，如192.168.20.2然后尝试从主机 A ping 主机 B，如果能够成功得到回应，则表示VLAN 之间的路由成功实现。

总结：在本实验中，我们使用两个交换机和一个三层交换机搭建了一个VLAN间路由的环境。

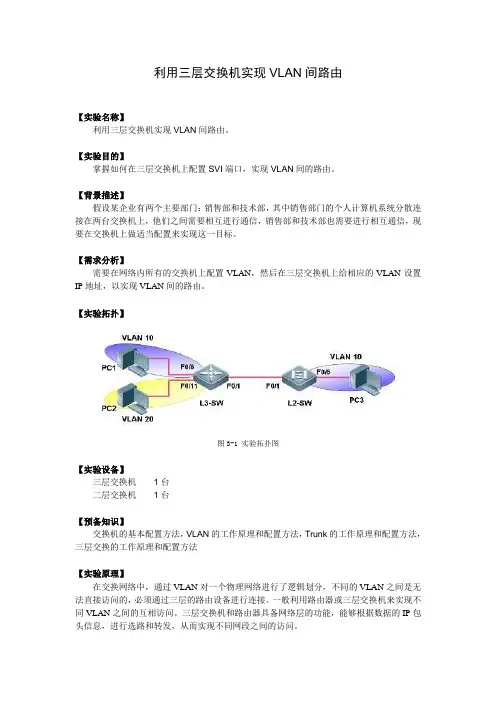

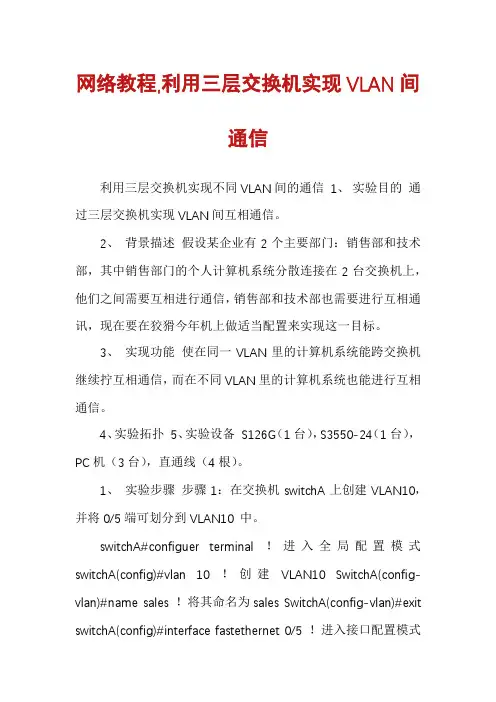

网络教程,利用三层交换机实现VLAN间通信利用三层交换机实现不同VLAN间的通信1、实验目的通过三层交换机实现VLAN间互相通信。

2、背景描述假设某企业有2个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要互相进行通信，销售部和技术部也需要进行互相通讯，现在要在狡猾今年机上做适当配置来实现这一目标。

3、实现功能使在同一VLAN里的计算机系统能跨交换机继续拧互相通信，而在不同VLAN里的计算机系统也能进行互相通信。

4、实验拓扑5、实验设备S126G（1台），S3550-24（1台），PC机（3台），直通线（4根）。

1、实验步骤步骤1：在交换机switchA上创建VLAN10，并将0/5端可划分到VLAN10 中。

switchA#configuer terminal ！进入全局配置模式switchA(config)#vlan 10 ！创建VLAN10 SwitchA(config-vlan)#name sales ！将其命名为sales SwitchA(config-vlan)#exit switchA(config)#interface fastethernet 0/5 ！进入接口配置模式switchA(config-if)#switchport access vlan 10 ！将fastethernet 0/5端口加入VLAN 10中switchA(config-if)#exit SwitchA#show vlan id 10 步骤2：在交换机SwitchA上创建VLAN20，并将0/15端口划分到VLAN20中。

SwitchA#configure terminal ！进入交换机全局配置模式SwitchA(config)#vlan 20 ！创建VLAN 20 SwitchA(config-vlan)#name sales ！将其命名为technical SwitchA(config-vlan)#exit switchA(config)#interface fastethernet 0/15 ！进入接口配置模式switchA(config-if)#switchport access vlan 20 ！将fastethernet 0/15端口加入VLAN 20中switchA(config-if)#exit 验证测试：验证已创建了VLAN 20，并将0/15端口已划分到VLAN 20中。

利用三层交换机实现vlan间路由实验报告实验目的：本实验旨在通过利用三层交换机实现vlan间路由，掌握vlan间路由的基本原理和配置方法。

实验设备：1. 三层交换机 x12. 计算机 x33. 网线 x4实验步骤：1. 首先，将三台计算机分别连接到三层交换机上，并将它们的IP地址设置为同一网段下的不同地址。

例如，计算机1的IP地址为192.168.1.10，计算机2的IP地址为192.168.1.20，计算机3的IP 地址为192.168.1.30。

2. 接下来，我们需要创建两个vlan。

假设我们要创建vlan10和vlan20。

3. 在三层交换机上进入全局配置模式，并输入以下命令：Switch(config)# vlan 10Switch(config-vlan)# name vlan10Switch(config-vlan)# exitSwitch(config)# vlan 20Switch(config-vlan)# name vlan20Switch(config-vlan)# exit这些命令将创建两个vlan，并为它们分配名称。

4. 然后，我们需要将端口划分到相应的vlan中。

假设我们将端口1-4划分给vlan10，端口5-8划分给vlan20。

在三层交换机上进入全局配置模式，并输入以下命令：Switch(config)# interface range fastEthernet 0/1 - 4Switch(config-if-range)# switchport mode accessSwitch(config-if-range)# switchport access vlan 10Switch(config-if-range)# exitSwitch(config)# interface range fastEthernet 0/5 - 8Switch(config-if-range)# switchport mode accessSwitch(config-if-range)# switchport access vlan 20这些命令将端口1-4划分给vlan10，端口5-8划分给vlan20。

三层交换机实现VLAN间通信三层交换机是一种能够在OSI模型第三层网络层进行数据包转发的网络设备。

它能够根据IP地址来进行路由和转发，从而实现不同VLAN之间的互通。

VLAN（Virtual Local Area Network）是一种利用网络技术将一个局域网分成多个虚拟局域网的方法。

每个VLAN相当于一个独立的局域网，可以拥有自己的IP地址段、子网掩码和默认网关。

传统的交换机只能将同一VLAN的设备连接在一起，而三层交换机则可以实现不同VLAN之间的通信。

三层交换机实现VLAN间通信的方法主要有两种：静态路由和动态路由。

静态路由是通过在三层交换机上手动配置路由表来实现不同VLAN之间的通信。

管理员需要在交换机上设置路由器接口、路由目的地和下一跳地址。

当交换机收到一个数据包时，它会根据路由表判断数据包的目的地，并将数据包转发到相应的VLAN。

动态路由是通过使用动态路由协议来实现不同VLAN之间的通信。

常见的动态路由协议有RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）和BGP（Border Gateway Protocol）等。

交换机会通过与相邻路由器交换路由信息，自动更新路由表并实现数据包的转发。

1. 降低网络延迟：传统的交换机在不同VLAN之间的通信需要经过路由器，造成了一定的网络延迟。

而三层交换机可以直接在交换机上进行路由和转发操作，减少了数据包的传输时间，降低了网络延迟。

2. 提高网络性能：三层交换机具有更快的转发速度和更高的转发能力，能够处理更大量的数据流量。

它可以通过硬件加速和硬件转发表等技术，提高网络性能。

3. 简化网络管理：三层交换机可以将不同VLAN的设备进行逻辑分组，使网络管理更加简便。

管理员可以根据需要对不同VLAN进行配置和管理，而不会影响其他VLAN的正常运行。

三层交换机通过在网络层进行路由和转发操作，实现了不同VLAN之间的通信。

利用三层交换机实现VLAN间路由实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLA N 的划分，技术部和销售部分处于不同的VLA N，先由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。

技术原理三层交换机具备网络层的功能，实现VLAN 相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用直连路由可以实现不同VLAN 之间的相互访问。

实验设备Switch_2960 1 台；Swithc_3560 1 台；PC 3 台；实验步骤● 新建packet tracer拓扑图● （1）给三台计算机配置ip地址，子网掩码，网关。

在二层交换机（2960）上配置VLA N2、VLA N3，分别将端口2、端口3 划分给VLA N3、VLA N2。

（2）在二层交换机2960上将二层交换机与三层交换机相连的端口fa0/1 都定义为trunk模式。

switchport trunk encapsulation dot1q（注意:此命令专业术语是配置tag vlan，但是不适用于所有交换机，比如本实验的交换机就不能使用，尝试后放弃将不影响接下来的操作，见最下面的补充知识。

）● （3）在三层交换机上配置VLA N2、VLA N3，将端口24划分给vlan2.将端口1设置为trunk模式同（1）（2）此时验证二层交换机VLA N2、VLAN3 下的主机之间不能相互通信。

（pc1 ping pc2）● （4）设置三层交换机VLA N 间的通信，创建VLA N2,VLA N3 的虚接口（interface vlan2 和interface vlan3），并配置虚接口VLA N2、VLA N3的IP地址。

● （5）查看三层交换机路由表。

● （6）查看并确认二层交换机VLA N2、VLAN3 下的主机默认网关分别设置为相应虚拟接口的IP地址。

今天我们来演示VLAN间路由的实验，配置方法有多种，我们首先来演示利用三层交换机实现V LAN间路由。

其实该实验还有另外一种实现方法：直接在交换机的物理接口配置IP而不用划分VLAN ，下面演示的是在交换机上划分VLAN的实现方法。

实验拓扑图：实验环境说明：1.分别启用路由器R1 、R2和交换机SW1；2.将路由器R1的Fa0/0端口的ip设为：192.168.1.2/24，关闭路由功能，用来模拟PC1，同时将默认网关设为：192.168.1.1；3.将路由器R2的Fa0/0端口的ip设为：192.168.0.2/24，关闭路由功能，用来模拟PC2，同时将默认网关设为：192.168.0.1；4.在交换机SW1上分别划分VLAN14、VLAN15两个VLAN，启用路由功能，用来充当三层交换机；5.将交换机SW1的Fa1/14端口的ip设为：192.168.0.1/24，并将该端口加入到VLAN14中；6.将交换机SW1的Fa1/15端口的ip设为：192.168.1.1/24，并将该端口加入到VLAN15中；实验结果要求：要求两台路由器可以相互ping通对方。

配置过程详解：交换机SW1的配置清单：1.开启交换机的路由功能，充当三层交换机使用SW1(config)#ip routingSW1(config)#exit2.在交换机SW1上划分VLAN：SW1#vlan dataSW1(vlan)#vlan 14SW1(vlan)#vlan 15SW1(vlan)#exit3.将交换机SW1的两个端口分别划入相应的VLAN：SW1(config)#int fa1/14SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 14SW1(config-if)#exitSW1(config)#int fa1/15SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 15SW1(config-if)#exit4.分别为每个VLAN设置ip：SW1(config)#int vlan 14SW1(config-if)#ip add 192.168.0.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exitSW1(config)#int vlan 15SW1(config-if)#ip add 192.168.1.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exit路由器R1的配置清单：R1(config)#no ip routing //关闭路由功能R1(config)#ip default-gateway 192.168.1.1 //配置默认网关R1(config)#int fa0/0 //进入端口模式R1(config-if)#speed 100 //设置速率R1(config-if)#duplex full //设为全双工模式R1(config-if)#ip add 192.168.1.2 255.255.255.0 //配置ip地址和子网掩码R1(config-if)#no shut //启动端口R1(config-if)#exit路由器R2 的配置清单：R2(config)#no ip routingR2(config)#ip default-gateway 192.168.0.1R2(config)#int fa0/0R2(config-if)#speed 100R2(config-if)#duplex fullR2(config-if)#ip add 192.168.0.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exit验证实验结果：R1pingR2:R1r#ping 192.168.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/162/216 ms R2pingR1:R2#ping 192.168.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/137/188 ms OK ,到此VLAN间路由实验（三层交换机实现法）就圆满完成了。
