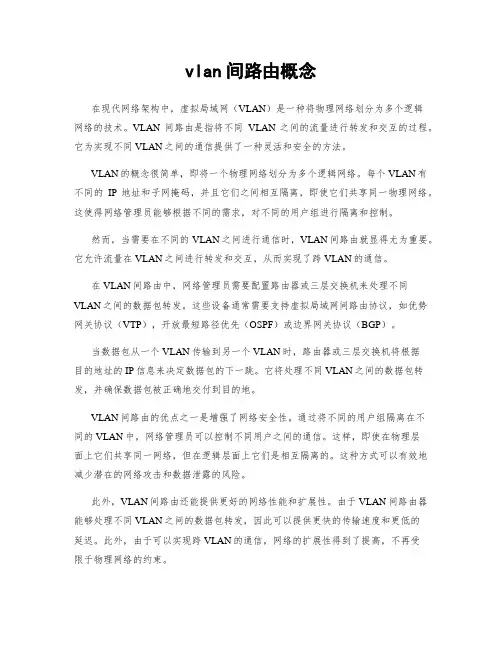

vlan间路由概念在现代网络架构中，虚拟局域网（VLAN）是一种将物理网络划分为多个逻辑网络的技术。
VLAN间路由是指将不同VLAN之间的流量进行转发和交互的过程。
它为实现不同VLAN之间的通信提供了一种灵活和安全的方法。
VLAN的概念很简单，即将一个物理网络划分为多个逻辑网络。
每个VLAN有不同的IP地址和子网掩码，并且它们之间相互隔离，即使它们共享同一物理网络。
这使得网络管理员能够根据不同的需求，对不同的用户组进行隔离和控制。
然而，当需要在不同的VLAN之间进行通信时，VLAN间路由就显得尤为重要。
它允许流量在VLAN之间进行转发和交互，从而实现了跨VLAN的通信。
在VLAN间路由中，网络管理员需要配置路由器或三层交换机来处理不同VLAN之间的数据包转发。
这些设备通常需要支持虚拟局域网间路由协议，如优势网关协议（VTP），开放最短路径优先（OSPF）或边界网关协议（BGP）。
当数据包从一个VLAN传输到另一个VLAN时，路由器或三层交换机将根据目的地址的IP信息来决定数据包的下一跳。
它将处理不同VLAN之间的数据包转发，并确保数据包被正确地交付到目的地。
VLAN间路由的优点之一是增强了网络安全性。
通过将不同的用户组隔离在不同的VLAN中，网络管理员可以控制不同用户之间的通信。
这样，即使在物理层面上它们共享同一网络，但在逻辑层面上它们是相互隔离的。
这种方式可以有效地减少潜在的网络攻击和数据泄露的风险。
此外，VLAN间路由还能提供更好的网络性能和扩展性。
由于VLAN间路由器能够处理不同VLAN之间的数据包转发，因此可以提供更快的传输速度和更低的延迟。
此外，由于可以实现跨VLAN的通信，网络的扩展性得到了提高，不再受限于物理网络的约束。
然而，对于大型网络而言，VLAN间路由也可能带来一些挑战。
在处理大量的VLAN和复杂的路由器设置时，网络管理员需要仔细规划和管理VLAN间路由。
这可能需要深入了解网络拓扑、IP地址规划和路由协议的相关知识。

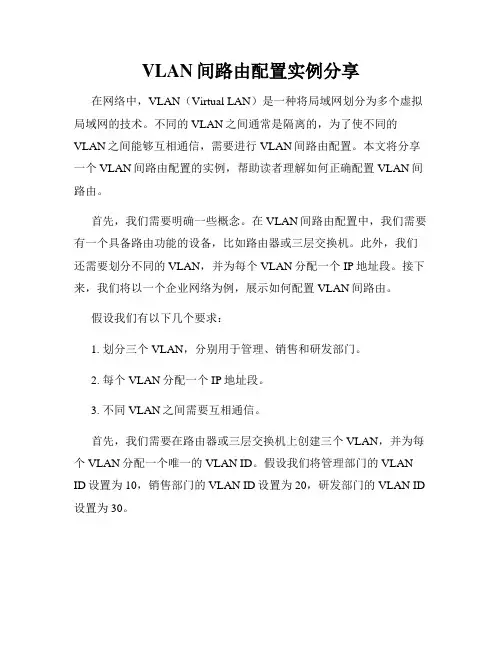

VLAN间路由配置实例分享在网络中，VLAN（Virtual LAN）是一种将局域网划分为多个虚拟局域网的技术。
不同的VLAN之间通常是隔离的，为了使不同的VLAN之间能够互相通信，需要进行VLAN间路由配置。
本文将分享一个VLAN间路由配置的实例，帮助读者理解如何正确配置VLAN间路由。
首先，我们需要明确一些概念。
在VLAN间路由配置中，我们需要有一个具备路由功能的设备，比如路由器或三层交换机。
此外，我们还需要划分不同的VLAN，并为每个VLAN分配一个IP地址段。
接下来，我们将以一个企业网络为例，展示如何配置VLAN间路由。
假设我们有以下几个要求：1. 划分三个VLAN，分别用于管理、销售和研发部门。
2. 每个VLAN分配一个IP地址段。
3. 不同VLAN之间需要互相通信。
首先，我们需要在路由器或三层交换机上创建三个VLAN，并为每个VLAN分配一个唯一的VLAN ID。
假设我们将管理部门的VLAN ID设置为10，销售部门的VLAN ID设置为20，研发部门的VLAN ID 设置为30。
接下来，我们需要在交换机上将各个端口划分到相应的VLAN中。
比如，将管理部门的端口划分到VLAN 10，销售部门的端口划分到VLAN 20，研发部门的端口划分到VLAN 30。
然后，我们需要为每个VLAN配置IP地址段。
假设管理部门的IP 地址段为192.168.10.0/24，销售部门的IP地址段为192.168.20.0/24，研发部门的IP地址段为192.168.30.0/24。
我们需要将这些IP地址段分别分配给相应的VLAN。
此时，不同的VLAN已经配置完成，但它们之间还无法通信。
接下来，我们需要在路由器或三层交换机上配置VLAN间路由。
首先，我们需要将交换机的某个接口配置为Trunk口，用于连接到路由器或三层交换机的接口。
Trunk口上会承载多个VLAN的数据流量。
然后，我们需要在路由器或三层交换机上配置子接口。

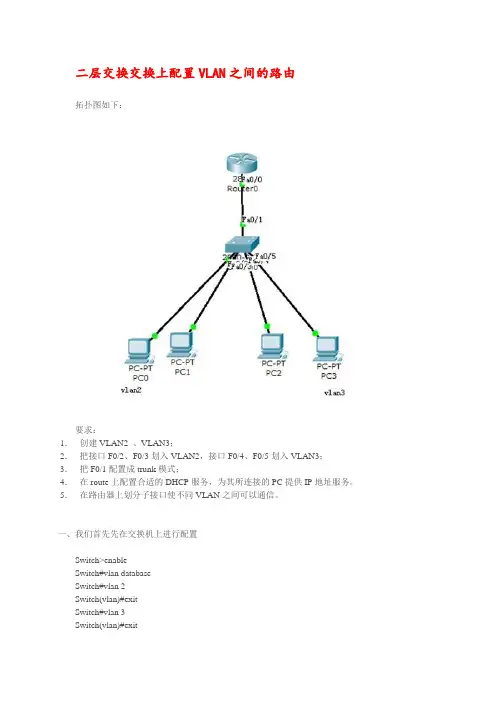

二层交换交换上配置VLAN之间的路由拓扑图如下：要求：1．创建VLAN2 、VLAN3；2．把接口F0/2、F0/3划入VLAN2，接口F0/4、F0/5划入VLAN3；3．把F0/1配置成trunk模式；4．在route上配置合适的DHCP服务，为其所连接的PC提供IP地址服务。
5．在路由器上划分子接口使不同VLAN之间可以通信。
一、我们首先先在交换机上进行配置Switch>enableSwitch#vlan databaseSwitch#vlan 2Switch(vlan)#exitSwitch#vlan 3Switch(vlan)#exitSwitch#conf tEnter configuration commands,one per line. End with CNTL/zSwitch(config)#hostname S1S1(config)#int range f0/2-3S1(config-if-range)#switchport mode accessS1(config-if-range)#switchport access vlan 2S1(config-if-fange)#exitS1(config)#int range f0/4-5S1(config-if-range)#switchport mode accessS1(config-if-range)#switchport access vlan 3S1(config-if-range)#exitS1(config)#interface f0/1S1(config-if)#switchport mode trunkS1(config-if)#exitS1(config)#end二、在路由器上进行配置Router>enRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shutdownRouter(config-if)#no ip addressRouter(config-if)#int f0/0.1Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip address 192.168.10.1 255.255.255.0Router(config-subif)#no shRouter(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 3Router(config-subif)#ip add 192.168.20.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#ip dhcp pRouter(config)#ip dhcp pool vlan2Router(dhcp-config)#network 192.168.10.0 255.255.255.0Router(dhcp-config)#default-router 192.168.10.1Router(dhcp-config)#exitRouter(config)#ip dhcp pool vlan3Router(dhcp-config)#network 192.168.20.1 255.255.255.0Router(dhcp-config)#default-router 192.168.20.1Router(dhcp-config)#exitRouter(config)#ip dhcp excluded-address 192.168.10.1Router(config)#ip dhcp excluded-address 192.168.20.1Router(config)#end三、在主机上修改IP Configuration 选择DHCP选项，自动获取IP地址。

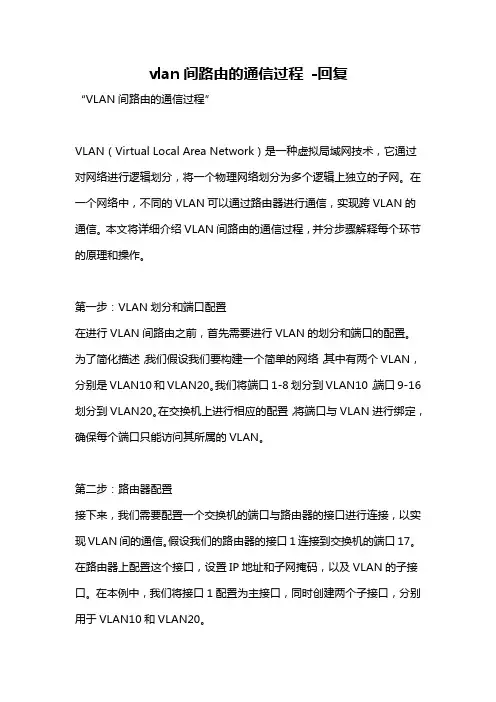

vlan间路由的通信过程-回复“VLAN间路由的通信过程”VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它通过对网络进行逻辑划分，将一个物理网络划分为多个逻辑上独立的子网。
在一个网络中，不同的VLAN可以通过路由器进行通信，实现跨VLAN的通信。
本文将详细介绍VLAN间路由的通信过程，并分步骤解释每个环节的原理和操作。
第一步：VLAN划分和端口配置在进行VLAN间路由之前，首先需要进行VLAN的划分和端口的配置。
为了简化描述，我们假设我们要构建一个简单的网络，其中有两个VLAN，分别是VLAN10和VLAN20。
我们将端口1-8划分到VLAN10，端口9-16划分到VLAN20。
在交换机上进行相应的配置，将端口与VLAN进行绑定，确保每个端口只能访问其所属的VLAN。
第二步：路由器配置接下来，我们需要配置一个交换机的端口与路由器的接口进行连接，以实现VLAN间的通信。
假设我们的路由器的接口1连接到交换机的端口17。
在路由器上配置这个接口，设置IP地址和子网掩码，以及VLAN的子接口。
在本例中，我们将接口1配置为主接口，同时创建两个子接口，分别用于VLAN10和VLAN20。
第三步：交换机端口设置为了实现VLAN间的通信，我们需要在交换机上对相应的端口进行设置。
在本例中，我们需要将交换机的端口1-8划分到VLAN10，端口9-16划分到VLAN20。
同时，我们设置交换机的端口17为Trunk端口，用于连接路由器。
这样，交换机上的VLAN10和VLAN20的数据就可以通过这个Trunk端口传送到路由器，实现跨VLAN的通信。
第四步：路由器子接口设置在路由器上，我们需要对子接口进行配置，为每个子接口分配一个独立的VLAN号。
在本例中，我们将子接口1绑定到VLAN10，子接口2绑定到VLAN20。
配置子接口的IP地址和子网掩码，并启用子接口。
第五步：路由器与交换机连接现在，我们将路由器的接口1连接到交换机的Trunk端口17。

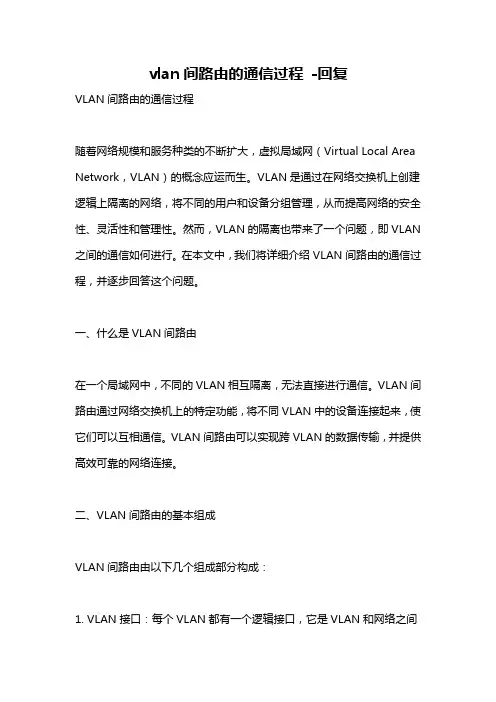

vlan间路由的通信过程-回复VLAN间路由的通信过程随着网络规模和服务种类的不断扩大，虚拟局域网（Virtual Local Area Network，VLAN）的概念应运而生。
VLAN是通过在网络交换机上创建逻辑上隔离的网络，将不同的用户和设备分组管理，从而提高网络的安全性、灵活性和管理性。
然而，VLAN的隔离也带来了一个问题，即VLAN 之间的通信如何进行。
在本文中，我们将详细介绍VLAN间路由的通信过程，并逐步回答这个问题。
一、什么是VLAN间路由在一个局域网中，不同的VLAN相互隔离，无法直接进行通信。
VLAN间路由通过网络交换机上的特定功能，将不同VLAN中的设备连接起来，使它们可以互相通信。
VLAN间路由可以实现跨VLAN的数据传输，并提供高效可靠的网络连接。
二、VLAN间路由的基本组成VLAN间路由由以下几个组成部分构成：1. VLAN接口：每个VLAN都有一个逻辑接口，它是VLAN和网络之间的桥梁。
VLAN接口负责转发数据包，判断目的地址所属的VLAN，并将数据包转发到相应的VLAN中。
2. 路由器：路由器是VLAN间路由的核心设备。
它通常被称为多层交换机，具有路由功能。
路由器用于在不同的VLAN之间转发数据包，并根据目的IP地址将数据包传送到相应的VLAN接口。
3. 路由表：路由表是路由器内部的一个重要数据结构，用于存储路由信息。
路由表中包含目的网络地址和对应的下一跳设备，这些信息被路由器用于决策数据包的转发路径。
三、VLAN间路由的通信过程下面我们将逐步介绍VLAN间路由的通信过程：1. 设备A发送数据包假设设备A在VLAN10中，想要向VLAN20中的设备B发送数据包。
设备A首先将数据包发送到它所连接的交换机的VLAN10接口。
2. 交换机接收数据包交换机接收到来自设备A的数据包后，会检查数据包的目的MAC地址，并在交换表中查找与该MAC地址相对应的端口。
3. 交换机进行转发决策如果数据包的目的MAC地址在同一VLAN中，交换机将数据包直接转发到目的设备的端口。
