钢制常压立式圆柱形储罐是炼油化工企业不可缺少的设备，贯穿整个生产过程，数量众多，并且，储存的介质都为易燃、易爆、高温、有毒、有害的液体或气体，危险性极大。
储罐按储存介质的不同，可以分为原油罐、中间产品罐、产品罐、含硫污水罐和气柜五大类。
其中，原油罐是指储存原油的各类储罐；中间产品罐是指储存石脑油、粗汽油、粗柴油、蜡油、渣油、加氢裂化原料等各类中间产品的储罐；产品罐是指储存汽油、煤油、柴油、航空煤油等各类成品油的储罐；含硫污水罐是指储存各类含酸、碱、污油及各类硫化物的污水罐；气柜是指储存未脱硫瓦斯的湿式和干式气柜。
储罐按结构不同，可以分为固定顶罐、浮顶罐、内浮顶罐。
固定顶罐又分为自支承拱顶罐、自支承锥顶罐、柱支承锥顶罐。
随着装置高含硫原油加工量的不断增加，储罐的腐蚀日益加重，具体表现在：每一次储罐清罐检修时，在罐体、罐底或罐顶经常可以发现麻点、凹坑，甚至被腐蚀穿孔，一旦发生事故，后果将不堪设想。
经调研，集团公司内部其他企业也普遍反映储罐腐蚀越来越严重，日益威胁石化企业的安全、稳定、长周期运行。
为了延长金属储罐的使用寿命，现在行之有效的办法就是在储罐的罐体、罐底以及罐顶进行油漆、防腐，工程量非常大。
储罐清罐检修工程竣工后，施工单位要根据《全国统一安装工程预算定额》编制检修工程结算书，计取工程费用。
在工程量的计算中，关键是拱顶面积的计算。
目前采用的计算方法是：拱顶面积为罐底面积的1.25倍，部分施工单位按1.2倍或1.3倍计算。
1 按照专业文献，计算储罐拱顶面积(1)潘家华先生所著《圆柱形金属油罐设计》[1]一书的介绍：拱顶是一种自支承式的罐顶，形状近似球面，靠拱顶周边支承于焊在罐壁上的包边角钢上，球面由中心盖板和瓜皮板组成。

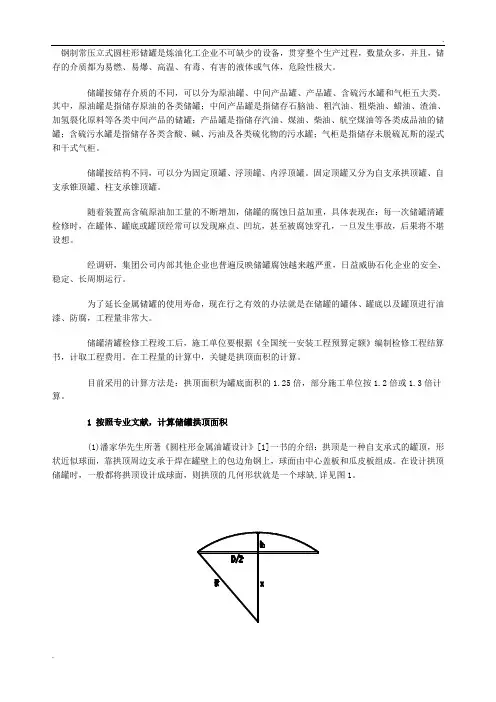

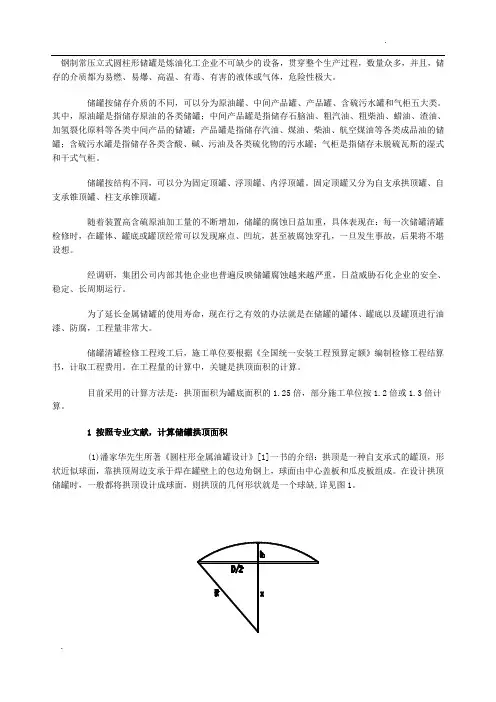

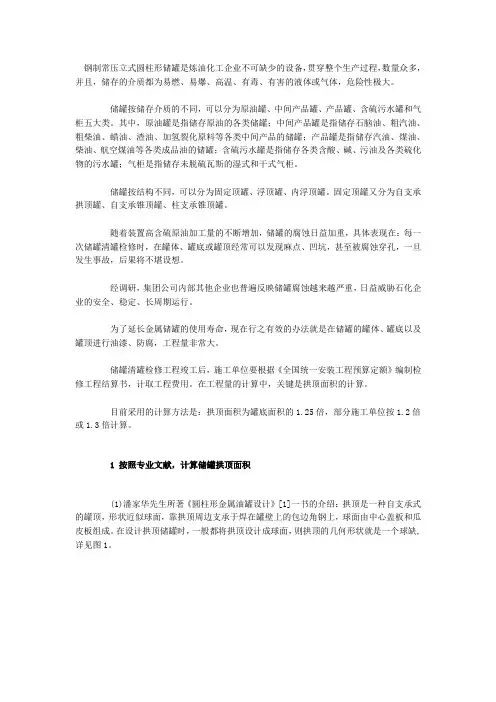

在设计拱顶储罐时，一般都将拱顶设计成球面，则拱顶的几何形状就是一个球缺,详见图1。

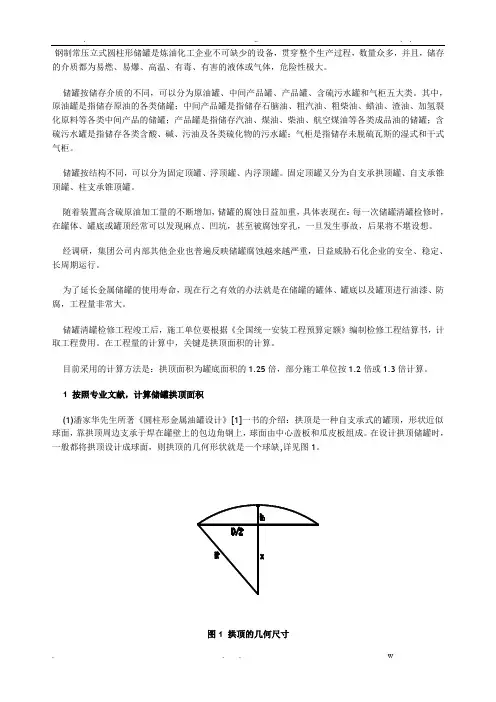

图1 拱顶的几何尺寸设:X=R－h拱顶的球面半径一般可取：R=（0.8～1.2）D式中：R-拱顶的球面半径，m；D-油罐内径，m。
关于储罐拱顶体积、面积及保温体积计算公式一、拱顶体积（容积）计算公式计算公式：V=πh²（R-h/3)公式中：h是拱顶高度，R:指球曲面半径，不同于储罐半径，图纸上如标有：SR或Sr，是代表球面意思，R这个就是指求曲面半径，直接带入公式计算。
否则，就不能带入公式，则另要另求曲面半径。
二、拱顶内外防腐面积计算公式1、计算公式：S=2πrh公式中：S是面积、h为拱高、r是指球缺半径，现冶金行业一般都给曲面半径，直接带入公式即可。
2、计算公式：S=πr²*1.2本计算公式是在“设备封头”计算公式基础上改进公式，在化工及石化行业施工图上，一般找不到带有“SR”半径表示方式，利用此公式作为拱顶面积计算公式，目前，中油六建、七建和中油一建终审部门“造价部”都认可此算法。
三、拱顶罐保温体积及外护层面积计算公式1、保温材料体积计算公式V=2πr（h+1.033δ/2）*1.033δ公式中：r球缺半径，δ保温层厚度，其它均为调整系2、外护层面积计算公式S=2πr*（h+2.1δ/2）3、在找不到球缺半径情况下，利用封头计算公式（保温体积、外护层面积）来计算，系数由1.5降到1.2来计算，其它都不变。
也是总包都认可的计算方法。
A、保温体积V=【（D+1.033〥）/2】²*π*1.033〥*1.2B、外护层面积S=【(D+2.1δ)/2】²*π*1.2无“SR”半径时，借用“封头”公式是我经常算计算公式，也多次和总包“决算时”通过总包“讨价还价”最后双方都能接收计算“近似值”本计算公式作为“周末”同行间的探讨，谁有好的计算公式及方法，希望来共同分享。
