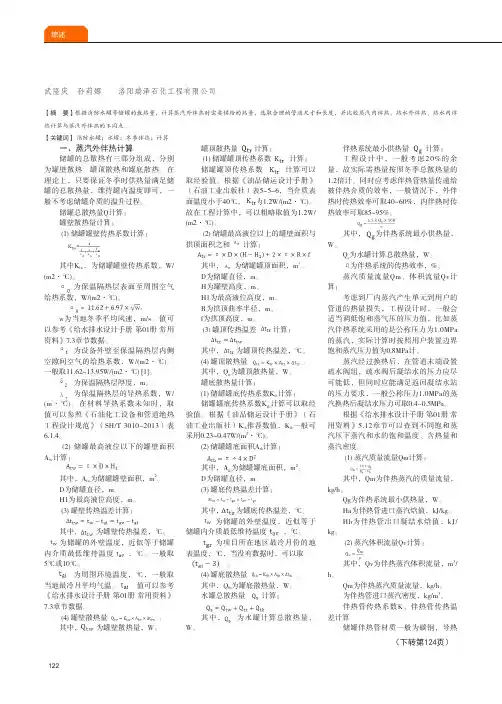

一、蒸汽外伴热计算储罐的总散热有三部分组成，分别为罐壁散热、罐顶散热和罐底散热。
在理论上，只要保证冬季时供热量满足储罐的总散热量，维持罐内温度即可，一般不考虑储罐介质的温升过程。
储罐总散热量Q计算：罐壁散热量计算：(1) 储罐罐壁传热系数计算：其中K tw，为储罐罐壁传热系数，W/ (m2·℃)。
为保温隔热层表面至周围空气给热系数，W/(m2·℃)。
w为当地冬季平均风速，m/s。
值可以参考《给水排水设计手册 第01册 常用资料》7.3章节数据。
为设备外壁至保温隔热层内侧空隙间空气的给热系数，W/(m2·℃)。
一般取11.62~13.95W/(m2·℃) [1]。
为保温隔热层厚度，m。
为保温隔热层的导热系数，W/ (m·℃)。
在材料导热系数未知时，取值可以参照《石油化工设备和管道绝热工程设计规范》（SH/T 3010-2013）表6.1.4。
(2) 储罐最高液位以下的罐壁面积A tw计算：其中，A tw为储罐罐壁面积，m2。
D为储罐直径，m。
H1为最高液位高度，m。
(3) 罐壁传热温差计算：其中， 为罐壁传热温差，℃。
为储罐的外壁温度，近似等于储罐内介质最低维持温度 ，℃。
一般取5℃或10℃。
为周围环境温度，℃，一般取当地最冷月平均气温。
值可以参考《给水排水设计手册 第01册 常用资料》7.3章节数据。
(4) 罐壁散热量 。
其中， 为罐壁散热量，W。
罐顶散热量 计算：(1) 储罐罐顶传热系数 计算：储罐罐顶传热系数 计算可以取经验值。
根据《油品储运设计手册》（石油工业出版社）表5-5-6，当介质表面温度小于40℃， 为1.2W/(m2·℃)。
故在工程计算中，可以粗略取值为1.2W/(m2·℃)。
(2) 储罐最高液位以上的罐壁面积与拱顶面积之和 计算：其中， 为储罐罐顶面积，m2。
D为储罐直径，m。
H为罐壁高度，m。
H1为最高液位高度，m。

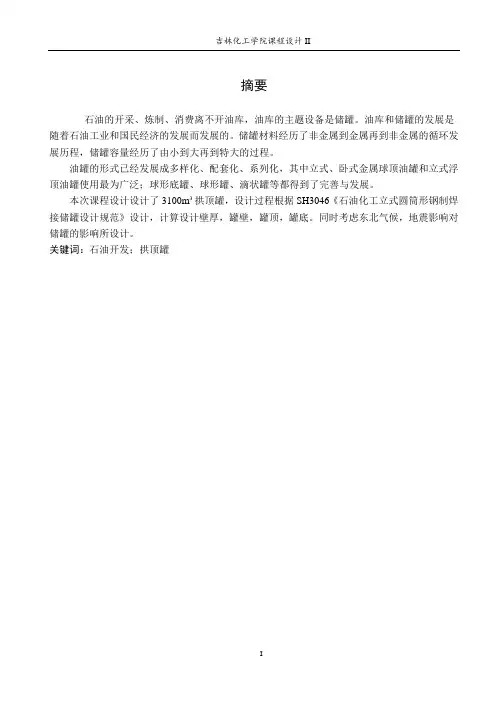

吉林化工学院课程设计II摘要石油的开采、炼制、消费离不开油库，油库的主题设备是储罐。
油库和储罐的发展是随着石油工业和国民经济的发展而发展的。
储罐材料经历了非金属到金属再到非金属的循环发展历程，储罐容量经历了由小到大再到特大的过程。
油罐的形式已经发展成多样化、配套化、系列化，其中立式、卧式金属球顶油罐和立式浮顶油罐使用最为广泛；球形底罐、球形罐、滴状罐等都得到了完善与发展。
本次课程设计设计了3100m³拱顶罐，设计过程根据SH3046《石油化工立式圆筒形钢制焊接储罐设计规范》设计，计算设计壁厚，罐壁，罐顶，罐底。
同时考虑东北气候，地震影响对储罐的影响所设计。
关键词：石油开发；拱顶罐AbstractOil mining, refining, consumer cannot leave the terminal, terminal equipment is the theme of the tank. Tank farm and the development of the storage tank is with the development of petroleum industry and national economic development. Tank has experienced the nonmetal to metal and non-metallic materials circulation development course, went through a process from small to large storage tank capacity.Oil tank in the form of a series, has developed into a diversified, form a complete set to change, including vertical and horizontal metal ball tank and vertical floating roof tank most widely used; Spherical bottom tank, spherical tank, dropwise tank has been perfect and development.The course design of design of 3100 m after dome-roof tank, according to the design process SH3046 《The petroleum chemical industry vertical cylindrical steel welded tank design specification》design, design of wall thickness calculation, the tank wall, roof and bottom. Considering climate in northeast China, earthquake effects on the influence of storage tank design.Key words: oil development; Dome-roof tank目录摘要 ....................................................................................................... 错误！未定义书签。

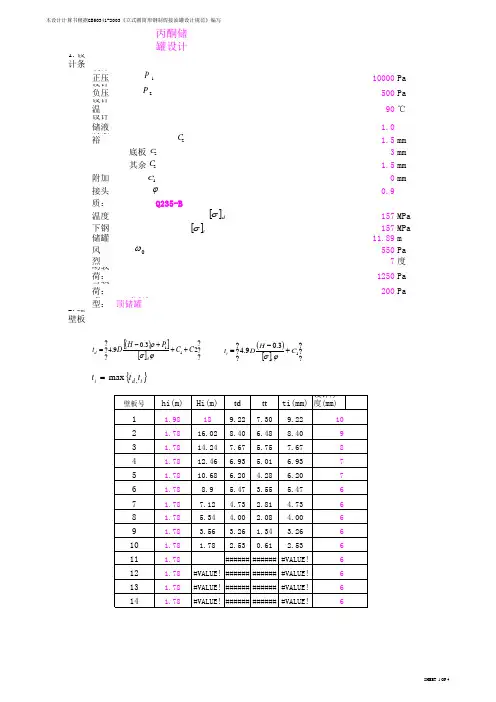

设计规范：设计压力：P 10000Pa 500Pa设计温度：T 90°C 设计风压：ω0550 Pa 设计雪压P x 200 Pa 附加荷载：P h1250 Pa 地震烈度：7度罐壁内径： D 23m 罐壁高度： H 121.2m 充液高度：H w 19.44m 液体比重：ρ 1罐顶半径： Rs 23m焊缝系数：Φ 0.9腐蚀裕量：C 2 1.5mm 钢板负偏差：C 10.3mm假设所有本设计所有钢板的负偏差相同，如有不同，区别对待。
罐壁尺寸、材料及许用应力如下：高度（m）名义厚度t n（mm ）材料设计[σ]d （MPa ）σs （MPa ）σb （MPa ）水压试验[σ]t重量（kg ）总重：m t########注：对于油罐罐壁厚度需满足“最小公称厚度要求”大罐设计计算书从下至上分段号2. 罐壁分段及假设壁厚：1.设计基本参数：GB50341-2003《立式圆筒形钢制焊接油罐设计规范》计算结果：从下至上分段数计算液位高度H （m ）计算壁厚t d （mm ）120.9014.08218.9312.91316.9611.73414.9910.56513.029.38611.058.2179.087.0487.11 5.869 5.14 4.6910 3.17 3.51111.202.34计算结果：从下至上分段数计算液位高度H （m ）计算壁厚t t （mm ）120.911.52 218.9310.44 316.969.37 414.998.30 513.027.23 611.05 6.15 79.08 5.08 87.114.013. 罐壁计算：1)设计厚度计算(储存介质)：2)水压试验厚度计算：注：对于D<15m 的油罐罐壁最小公称厚度≥5mm.9 5.14 2.94 10 3.17 1.86 111.20.7911.46mm 设计外载荷 1.59KPa t h =6mm 顶板腐蚀裕量 C 2'：1mm5800kg ！！！！！！！！！！！！P a =136.81N/m 24956Pa式中：206000MPa 23000mm 4.7mm 15.10mm 15.10mm6787.8mm 100mm 10mm 2000mm15.38mmL S ——顶板有效参与筋板组合矩的宽度b 1——纬向肋厚度L 1S ——纬向肋在经向的间距e 1——纬向肋与顶板在经向的组合截面形心到顶板中面的距离罐顶固定载荷罐顶取用厚度4.1光面球壳顶板的计算厚度：t 1m ——纬向肋与顶板的折算厚度t m ——带肋球壳的折算厚度h 1——纬向肋宽度4. 罐顶计算(自支撑式拱顶）：ths = 0.42* Rs + C2 + C1 =Pw = P h + P x + P a =注：按保守计算加上雪压值。

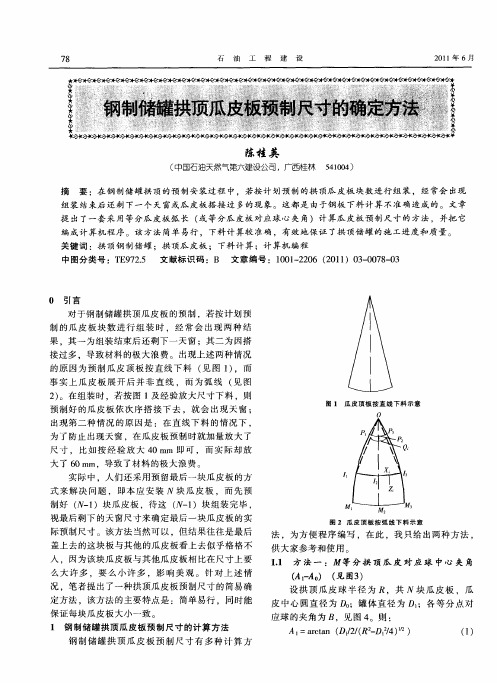

立式储罐拱顶一直是储罐安装制作最麻烦的难点，同时也是储罐要求最低的一个部位。
鉴于拱顶顶板的尺寸和形状比较难理解，本人结合实际施工经验为大家进行各个部位的介绍，希望能够帮同行们进一步理解顶板，方便以后储罐的施工。

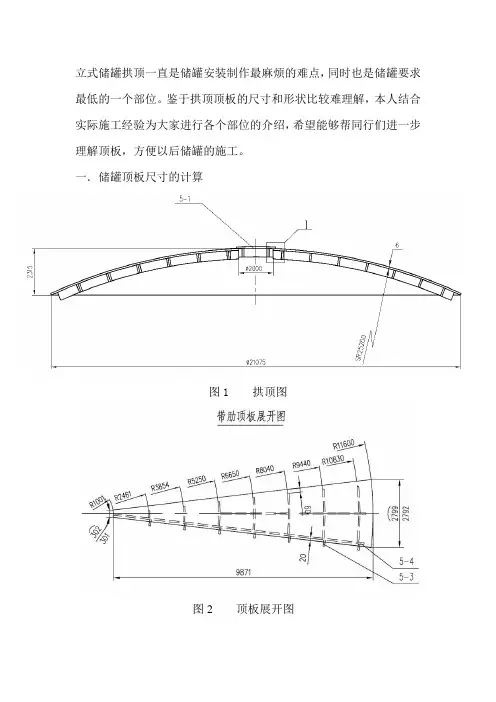

一．储罐顶板尺寸的计算图1 拱顶图图2 顶板展开图拱顶是球冠的形状，瓜皮板是像切西瓜那样将拱顶平均分成若干瓣，事实上瓜皮板是一个曲面，无法展开，但考虑到实际施工情况，一般将瓜皮板近似展开下料，并且瓜皮板展开形状为四边均为曲线的四边形。
施工时为了下料方便，将两腰直接做成直线，所以图2展开图 中两腰为直线。
图中δπ+=n R 21B A ，1R 为顶板中心孔半径，δ为顶板搭接量40mm ，n 为顶板瓜皮板块数，2R 为拱顶顶板半径5.10537221075=mm 。
mm 67.3014024100014.32=+⨯⨯=B A mm 3.279740245.1053714.32=+⨯⨯=D C 难点在于图2中顶板展开图的中心孔半径m m 1001r 1=，瓜皮板外圆半径m m 11600r 2=，这两个尺寸数据是怎么确定的。
因为瓜皮板拼装起来之后为曲面，这两个半径及顶板筋板的半径圆心均不在同一点，同时瓜皮板展开图的1r 与2r 半径差也不是瓜皮板的长度，瓜皮板的板长是图4所示的弧长，筋板的定位尺寸也是量取图4中的筋板之间的弧长长度，这样制作出来的顶板筋板受力性能好，承载能力强。
筋板的弧度就是整个球冠的弧度，在顶板组装完成后筋板的方向应该是过球心的，也正因为如此，筋板按照瓜皮板的弧度进行预制卷板才能和瓜皮C 图3 实际瓜皮板形状 A B D板吻合。
mm 11600)5.10537()25200(5.1053725200tan r 222=-⨯==βSRSR 为拱顶球冠半径25200mm ，如图5所示。
其他各个筋板的半径算法也是同样道理。
图 4 筋板方向和顶板长度 mm 10011000-25200100025200tan r 221=⨯==）（）（αSR 的计算，21r r 图 5 顶板计算示意图二．顶板施工顶板施工时先制作顶板支撑架，瓜皮板对称吊装搭在支架上。
