巯基化合物的合成及巯基-乙烯基光固化工艺

四官能团巯基化合物工艺路线合成简介一.概述：是一种新型的高折射率和低色散的光学树脂单体。

其反应机理：由环氧氯丙烷（ECH ）和巯基乙醇反应制得2,3-二羟基乙基-1-丙醇（DHEP ），然后将DHEP 经盐酸/硫脲法合成了分子结构中硫含量高，含有4个巯基的光学树脂单体。

单体通过均聚、共聚技术可制备性价比更高的新型的光学树脂，如BES-XDI 、BES-XDTI-XDI 等聚氨酯光学树脂，在光盘、光纤、建材、树脂镜片、精密透镜等方面得到广泛的应用。

二.合成路线：1、第一步：开环加成O SHOHOH ClSCH 2CH 3OH 32、第二步：OH ClSCH 2CH 2OH 2SCH 2CH 2OH SCH 2CH 2OHOHSOHNa 2S·9H 2O3、第三步：SCH 2CH 2OH SCH 2CH 2OHOHSOHsSH 2CH 2CSsHN H 2NHClHN H 2NHClSNHNH 2HClSCH 2CH 2SNH NH 2HCl SNH 224、第四步：中和、酸解sSH 2CH 2CSsHN H 2NHCl HN H 2NHClSNHNH 2HClSCH 2CH 2SNH NH 2HClNaOH HCl60SSHSHSCH 2CH 2SH2CH 2SH三.产品性能简介： 分子式：C 10H 22S 7 结构式：分子量：366.74外观：无色或透明微黄色粘性液体CAS No：553664-68-9四.原材料物性参数：六．合成工艺：见实验工艺1-3。

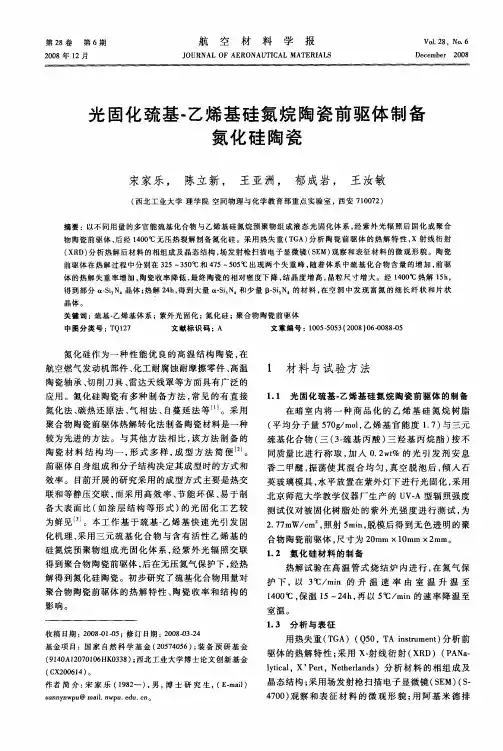

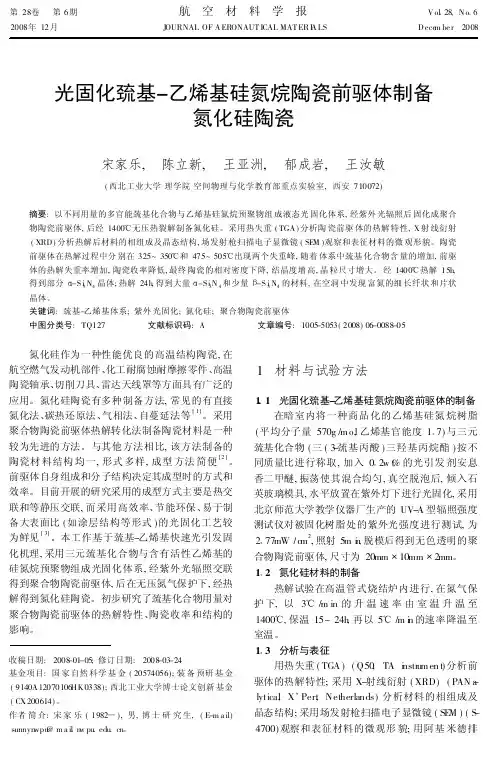

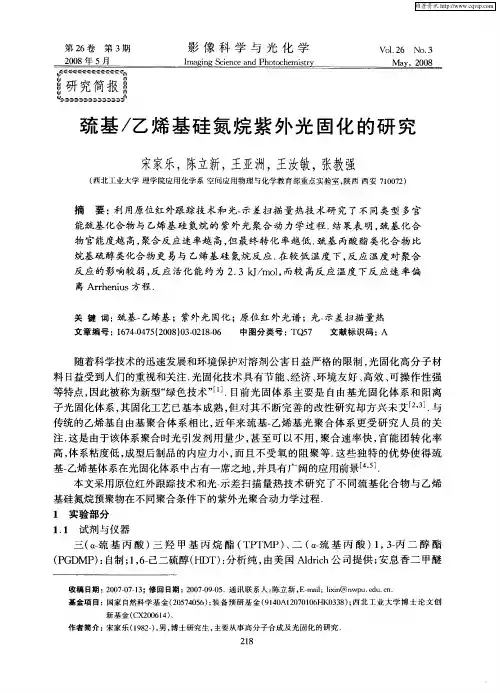

第28卷 第6期2008年12月航 空 材 料 学 报J OURNAL OF A ERONAUT ICAL MAT ER I A LSV ol 128,N o 16 D ece m be r 2008光固化巯基-乙烯基硅氮烷陶瓷前驱体制备氮化硅陶瓷宋家乐, 陈立新, 王亚洲, 郁成岩, 王汝敏(西北工业大学理学院空间物理与化学教育部重点实验室,西安710072)摘要:以不同用量的多官能巯基化合物与乙烯基硅氮烷预聚物组成液态光固化体系,经紫外光辐照后固化成聚合物陶瓷前驱体,后经1400e 无压热裂解制备氮化硅。

采用热失重(TGA )分析陶瓷前驱体的热解特性,X 射线衍射(XRD )分析热解后材料的相组成及晶态结构,场发射枪扫描电子显微镜(SE M )观察和表征材料的微观形貌。

陶瓷前驱体在热解过程中分别在325~350e 和475~505e 出现两个失重峰,随着体系中巯基化合物含量的增加,前驱体的热解失重率增加,陶瓷收率降低,最终陶瓷的相对密度下降,结晶度增高,晶粒尺寸增大。

经1400e 热解15h ,得到部分A -S i 3N 4晶体;热解24h ,得到大量A -Si 3N 4和少量B -S i 3N 4的材料,在空洞中发现富氮的细长纤状和片状晶体。

关键词:巯基-乙烯基体系;紫外光固化;氮化硅;聚合物陶瓷前驱体中图分类号:TQ127 文献标识码:A 文章编号:1005-5053(2008)06-0088-05收稿日期:2008-01-05;修订日期:2008-03-24基金项目:国家自然科学基金(20574056);装备预研基金(9140A 12070106HK 0338);西北工业大学博士论文创新基金(CX 200614)。

作者简介:宋家乐(1982)),男,博士研究生,(E -m a il)sunnyn wpu @m a il 1n w pu .edu .cn 。

氮化硅作为一种性能优良的高温结构陶瓷,在航空燃气发动机部件、化工耐腐蚀耐摩擦零件、高温陶瓷轴承、切削刀具、雷达天线罩等方面具有广泛的应用。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910546576.0(22)申请日 2019.06.24(71)申请人 中国科学院苏州纳米技术与纳米仿生研究所地址 215123 江苏省苏州市苏州工业园区独墅湖高教区若水路398号(72)发明人 裴仁军　昝悦　刘敏　(74)专利代理机构 南京利丰知识产权代理事务所(特殊普通合伙) 32256代理人 王茹(51)Int.Cl.C08J 3/075(2006.01)C08J 3/28(2006.01)C08L 89/00(2006.01)C08L 5/08(2006.01)C08H 1/00(2006.01)C08B 37/08(2006.01)C12N 5/0775(2010.01)(54)发明名称基于巯基-烯点击反应的光固化水凝胶、其制法与应用(57)摘要本发明提供了一种基于巯基-烯点击反应的光固化水凝胶、其制法及应用。

所述制备方法包括：将巯基修饰到透明质酸上，获得巯基修饰的透明质酸；将马来酸酐与胶原反应，获得双键修饰的胶原；将巯基修饰的透明质酸与双键修饰的胶原于磷酸盐缓冲溶液中混合均匀，加入光引发剂，之后在光照的作用下，发生巯基-烯点击反应，获得光固化水凝胶。

本发明基于巯基-烯点击反应获得的光固化水凝胶的生物相容性好、毒性低、可给细胞提供三维生存环境，提高干细胞在三维支架上的粘附和增殖。

权利要求书3页 说明书11页 附图3页CN 112126080 A 2020.12.25C N 112126080A1.一种聚合物，其特征在于，所述聚合物为式(3)所示结构的聚合物；其中，n为大于或等于2的自然数，Collagen为胶原。

2.根据权利要求1所述的聚合物，其特征在于，其中n的取值为107～196，Collagen为鼠尾胶原。

3.一种光固化水凝胶，包括聚合物基质和水，其特征在于，所述聚合物基质包括权利要求1或2所述的基于胶原的聚合物。

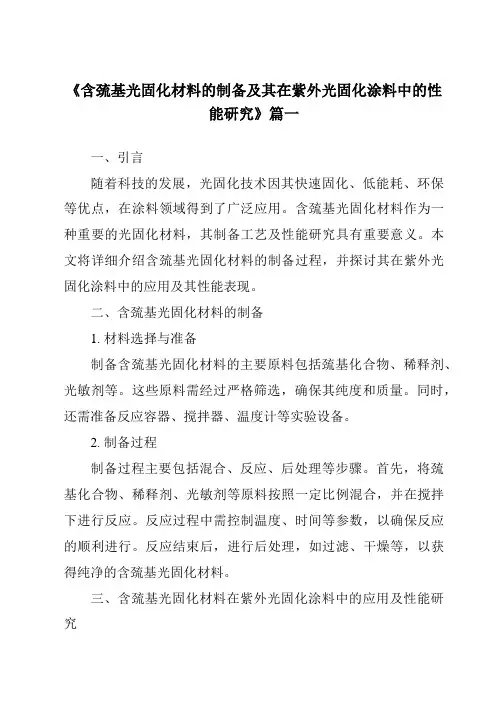

《含巯基光固化材料的制备及其在紫外光固化涂料中的性能研究》篇一一、引言随着科技的发展，光固化技术因其快速固化、低能耗、环保等优点，在涂料领域得到了广泛应用。

含巯基光固化材料作为一种重要的光固化材料，其制备工艺及性能研究具有重要意义。

本文将详细介绍含巯基光固化材料的制备过程，并探讨其在紫外光固化涂料中的应用及其性能表现。

二、含巯基光固化材料的制备1. 材料选择与准备制备含巯基光固化材料的主要原料包括巯基化合物、稀释剂、光敏剂等。

这些原料需经过严格筛选，确保其纯度和质量。

同时，还需准备反应容器、搅拌器、温度计等实验设备。

2. 制备过程制备过程主要包括混合、反应、后处理等步骤。

首先，将巯基化合物、稀释剂、光敏剂等原料按照一定比例混合，并在搅拌下进行反应。

反应过程中需控制温度、时间等参数，以确保反应的顺利进行。

反应结束后，进行后处理，如过滤、干燥等，以获得纯净的含巯基光固化材料。

三、含巯基光固化材料在紫外光固化涂料中的应用及性能研究1. 应用领域含巯基光固化材料在紫外光固化涂料中具有广泛应用，可用于木材、金属、塑料等材料的涂装。

其优良的附着力、耐磨损性、耐化学性等性能，使得涂层具有较高的使用寿命和良好的使用体验。

2. 性能研究（1）固化性能：含巯基光固化材料在紫外光的照射下，能迅速发生交联反应，实现快速固化。

其固化速度、固化程度等性能指标对涂层的性能具有重要影响。

（2）附着力：含巯基光固化材料具有良好的附着力，能够紧密地附着在基材表面，形成牢固的涂层。

附着力是衡量涂层性能的重要指标之一。

（3）耐磨损性：含巯基光固化材料的涂层具有较高的耐磨损性，能够抵抗摩擦、划痕等外界因素的损伤，保持涂层的完好性。

（4）耐化学性：含巯基光固化材料的涂层具有良好的耐化学性，能够抵抗酸、碱、盐等化学物质的侵蚀，保持涂层的稳定性。

（5）其他性能：此外，含巯基光固化材料还具有较好的抗老化性能、耐候性能等，使得涂层具有较长的使用寿命和良好的使用体验。

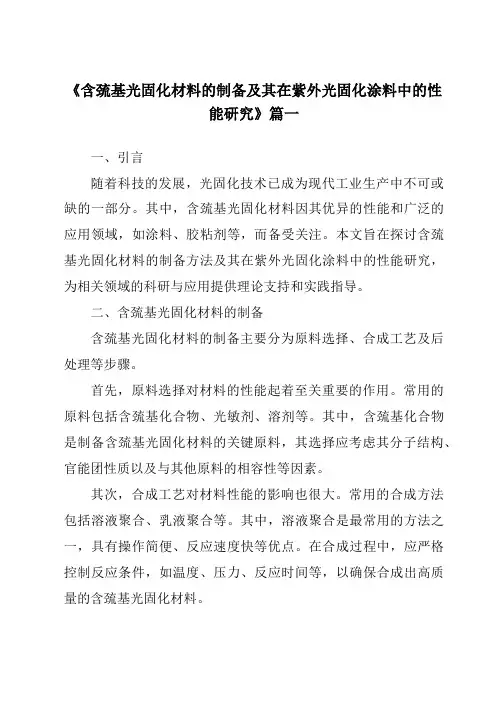

《含巯基光固化材料的制备及其在紫外光固化涂料中的性能研究》篇一一、引言随着科技的发展，光固化技术已成为现代工业生产中不可或缺的一部分。

其中，含巯基光固化材料因其优异的性能和广泛的应用领域，如涂料、胶粘剂等，而备受关注。

本文旨在探讨含巯基光固化材料的制备方法及其在紫外光固化涂料中的性能研究，为相关领域的科研与应用提供理论支持和实践指导。

二、含巯基光固化材料的制备含巯基光固化材料的制备主要分为原料选择、合成工艺及后处理等步骤。

首先，原料选择对材料的性能起着至关重要的作用。

常用的原料包括含巯基化合物、光敏剂、溶剂等。

其中，含巯基化合物是制备含巯基光固化材料的关键原料，其选择应考虑其分子结构、官能团性质以及与其他原料的相容性等因素。

其次，合成工艺对材料性能的影响也很大。

常用的合成方法包括溶液聚合、乳液聚合等。

其中，溶液聚合是最常用的方法之一，具有操作简便、反应速度快等优点。

在合成过程中，应严格控制反应条件，如温度、压力、反应时间等，以确保合成出高质量的含巯基光固化材料。

最后，后处理对提高材料性能也具有重要意义。

后处理包括干燥、研磨、筛分等步骤，旨在去除杂质、提高材料的分散性和稳定性。

三、含巯基光固化材料在紫外光固化涂料中的应用含巯基光固化材料在紫外光固化涂料中具有优异的性能表现，主要表现在以下几个方面：首先，良好的附着力和成膜性。

含巯基光固化材料与基材表面具有优异的附着力，能够形成致密的涂层，有效提高涂层的耐磨性、耐腐蚀性和抗划痕性等性能。

其次，优异的光固化性能。

含巯基光固化材料在紫外光的照射下，能够迅速发生光固化反应，实现快速成膜。

这一特性使得涂层具有优异的耐候性、耐黄变性和耐热性等性能。

此外，良好的环保性能也是含巯基光固化材料在紫外光固化涂料中的重要优势之一。

该类材料通常具有低挥发性有机化合物（VOC）含量，有助于降低环境污染和保护人体健康。

四、实验与结果分析本文通过实验研究了含巯基光固化材料的制备及其在紫外光固化涂料中的性能表现。

《含巯基光固化材料的制备及其在紫外光固化涂料中的性能研究》篇一一、引言随着现代工业的快速发展，光固化技术已成为一种重要的涂料制备方法。

含巯基光固化材料作为一种重要的光固化材料，因其良好的固化性能、优异的耐化学性和力学性能等特点，广泛应用于紫外光固化涂料领域。

本文将主要介绍含巯基光固化材料的制备过程以及其在紫外光固化涂料中的性能研究。

二、含巯基光固化材料的制备1. 原料准备首先需要准备所需的原料，如含有双键和巯基的单体、稀释剂、引发剂、添加剂等。

其中，巯基化合物具有很高的反应活性，能与多种双键类物质进行交联反应，从而提高固化材料的性能。

2. 制备过程制备过程主要包括混合、搅拌、脱泡等步骤。

首先将各原料按照一定比例混合，在搅拌过程中加入适量的催化剂，使各组分充分反应。

然后进行脱泡处理，以去除混合物中的气泡。

最后将混合物倒入模具中，进行固化处理。

3. 固化处理固化处理是制备含巯基光固化材料的关键步骤。

在紫外光的照射下，引发剂会引发单体间的交联反应，使材料快速固化。

固化过程中需要控制温度、光照强度和光照时间等因素，以保证材料的质量和性能。

三、含巯基光固化材料在紫外光固化涂料中的性能研究1. 涂层性能含巯基光固化材料在紫外光固化涂料中具有良好的涂层性能。

涂层具有较高的硬度、耐磨性、耐化学性和抗划痕性等优点，可满足各种应用场景的需求。

此外，涂层还具有优异的附着力，可与基材紧密结合，提高涂层的整体性能。

2. 光学性能含巯基光固化材料在紫外光固化涂料中具有良好的光学性能。

涂层具有较高的透光率，可保证光线在涂层中的传输效率。

此外，涂层还具有较低的雾度和良好的抗黄变性能，可提高产品的使用寿命和外观质量。

3. 环保性能含巯基光固化材料在紫外光固化涂料中具有良好的环保性能。

该材料在制备和固化过程中无有害物质产生，符合环保要求。

此外，涂层还具有较好的耐候性和抗老化性能，可降低产品在使用过程中的维护成本。

四、结论本文介绍了含巯基光固化材料的制备过程及其在紫外光固化涂料中的性能研究。

巯基—烯／环氧光—热双重固化体系的制备与表征通过光引发的巯基-烯点击化学反应和热引发的环氧开环反应制备了以烯丙基环氧树脂（DADGEBA）为基体树脂的巯基-烯/环氧杂化材料。

通过实时红外（RT-FTIR）和傅里叶红外光谱（FT-IR）跟踪了双固化反应过程，以及不同官能度硫醇化合物对光聚合反应速率和转化率的影响。

采用动态机械热分析（DMA）、热失重分析（TGA）和拉伸性能测试方法对烯丙基环氧树脂的光固化、热固化和光-热双固化3种固化材料的热力学性能和机械力学性能进行了对比研究。

结果表明，烯丙基环氧树脂光-热双固化反应结合了光固化和热固化的优点，固化物的拉伸强度可以达到48 MPa，断裂伸长率为15%，玻璃化转变温度（Tg）为68 ℃，失重5%的热分解温度为343 ℃。

标签：烯丙基环氧树脂；巯基-烯点击反应；巯基/烯/环氧双重固化体系环氧树脂单体无味低毒、开环聚合的收缩率较小、固化物具有较好的力学性能和热学性能，其优异的综合性能和工艺性使其在复合材料、胶粘剂和涂料行业中有着不可替代的作用。

然而纯环氧树脂固化后特殊的三维网状式内部结构，使其裂纹扩展表现为脆性扩展，交联密度较高，内应力较大，所得产品韧性不足、脆性较大以及抗冲击性较差[1]。

如何获得环氧韧性材料一直是该领域的研究热点[2，3]。

目前用于环氧增韧的方法主要有2大类：①分子尺度的增韧方法—通过改变环氧树脂的分子结构从而提升韧性，其增韧效果与增韧剂骨架结构刚性、柔性链段长度以及交联密度等密切相关；②微观相区尺度的增韧方法—通过形成第2相来增韧环氧树脂，其增韧效果与改性剂自身性能、浓度和界面结合强度等因素有关[4]。

巯基-双键固化体系一直是获得具有均匀交联网络和理想性能材料的主要方法。

该体系具有反应速率较高、收缩率较低以及不受氧阻聚影响等优点[5]。

但是，由于柔性硫醚键的形成、低交联密度和缺少刚性结构，该体系固化物的机械性能较差、涂层表面硬度非常低[6]。

巯基与乙烯基反应条件以巯基与乙烯基反应条件为标题，本文将介绍巯基与乙烯基反应的基本概念、反应条件、反应机理以及应用。

一、巯基与乙烯基反应的基本概念巯基是一种含有硫原子的官能团，化学式为R-SH，其中R为有机基团。

乙烯基是一种含有双键的官能团，化学式为CH2=CH-。

巯基与乙烯基反应是指巯基与乙烯基之间发生的化学反应。

二、巯基与乙烯基反应的反应条件巯基与乙烯基反应需要一定的反应条件，主要包括反应物的浓度、反应温度、反应时间、反应溶剂等。

1.反应物的浓度：反应物的浓度对反应速率有很大的影响。

一般来说，反应物的浓度越高，反应速率越快。

2.反应温度：反应温度也是影响反应速率的重要因素。

一般来说，反应温度越高，反应速率越快。

3.反应时间：反应时间是指反应物在反应条件下反应的时间。

一般来说，反应时间越长，反应程度越高。

4.反应溶剂：反应溶剂对反应速率和反应产物的选择性都有很大的影响。

一般来说，反应溶剂应该是惰性的，不会与反应物发生反应。

三、巯基与乙烯基反应的反应机理巯基与乙烯基反应的反应机理比较复杂，主要包括以下几个步骤：1.巯基与乙烯基发生加成反应，生成一个中间体。

2.中间体发生环化反应，生成一个环状的产物。

3.环状产物发生开环反应，生成最终产物。

四、巯基与乙烯基反应的应用巯基与乙烯基反应在有机合成中有着广泛的应用。

例如，可以用巯基与乙烯基反应来合成含有环状结构的化合物，这些化合物在药物合成中有着重要的应用。

此外，巯基与乙烯基反应还可以用来合成含有硫原子的化合物，这些化合物在材料科学中也有着广泛的应用。

巯基与乙烯基反应是一种重要的有机合成反应，具有广泛的应用前景。

在实际应用中，需要根据具体的反应条件和反应机理来选择合适的反应条件，以获得最佳的反应效果。

《含巯基光固化材料的制备及其在紫外光固化涂料中的性能研究》篇一一、引言随着科技的发展，光固化技术因其环保、高效、快速固化等特点在涂料领域得到了广泛应用。

含巯基光固化材料作为一种重要的光固化材料，具有优异的性能和广泛的应用前景。

本文旨在研究含巯基光固化材料的制备方法及其在紫外光固化涂料中的性能表现。

二、含巯基光固化材料的制备1. 材料选择制备含巯基光固化材料的主要原料包括含巯基单体、光引发剂、溶剂及其他添加剂等。

含巯基单体是核心原料，通过引入硫基团赋予材料独特的反应性能。

2. 制备方法首先，将选定的含巯基单体与光引发剂混合，然后加入适量的溶剂，搅拌均匀，以得到均匀的溶液。

随后，通过添加其他添加剂调整溶液性质，以满足特定的需求。

最后，通过特定的工艺方法（如滴加法、喷涂法等）将溶液转化为固态的光固化材料。

三、含巯基光固化材料在紫外光固化涂料中的性能研究1. 紫外光固化涂料制备将制备好的含巯基光固化材料与紫外光固化涂料的其他组分混合，制备成紫外光固化涂料。

2. 性能测试及分析（1）固化速度：通过测量涂料的固化时间，评估含巯基光固化材料在紫外光照射下的固化速度。

（2）附着力：通过划格法、拉伸法等测试涂料的附着力，以评估材料与基材之间的结合强度。

（3）硬度：通过硬度计测试涂层的硬度，以评估涂层的抗划伤、抗磨损等性能。

（4）耐化学性：通过浸泡实验等方法测试涂层对化学物质的抵抗能力。

（5）其他性能：如耐候性、抗老化性等，可通过自然暴露实验、人工加速老化实验等方法进行测试。

四、实验结果与讨论通过实验，我们发现含巯基光固化材料在紫外光固化涂料中具有以下性能特点：1. 固化速度快：含巯基光固化材料在紫外光照射下能够快速固化，提高了生产效率。

2. 良好的附着力：该材料与基材之间的结合强度较高，具有较好的附着力。

3. 高硬度：涂层具有较高的硬度，具有良好的抗划伤、抗磨损等性能。

4. 优异的耐化学性：涂层对化学物质具有较好的抵抗能力，不易被化学物质侵蚀。
