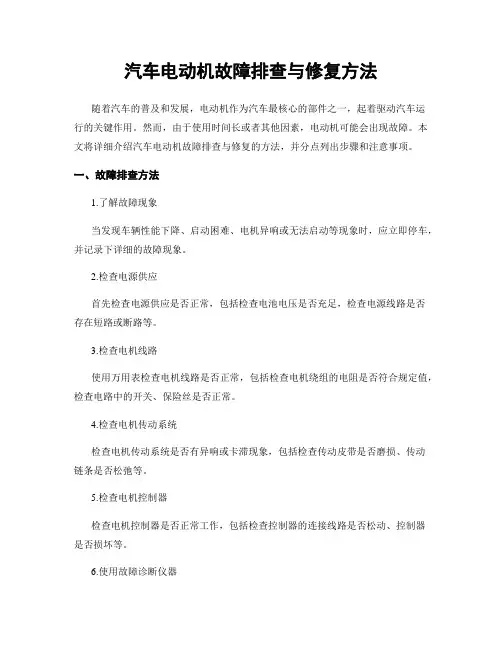

电动机控制线路故障检修步骤和方法

电机修理方案1. 引言电机在各个行业中广泛使用，对于生产和工作的顺利进行起着至关重要的作用。

然而，由于长时间运行、外界因素等原因，电机可能会出现故障或损坏，需要进行修理。

本文将介绍一种常用的电机修理方案，包括常见故障的诊断方法、修理步骤以及安全注意事项。

2. 常见故障的诊断方法在进行电机修理之前，首先需要确定电机的故障类型。

以下是常见的电机故障及其诊断方法：•电机不工作：可能是由于电源问题、电机绕组断路、电机转子断裂等原因导致的。

可以通过测量电源电压、检查电机绕组和转子的连通性来判断故障原因。

•电机运行异常：电机运行时发出异常噪音、振动或温度过高，可能是由于轴承损坏、转子不平衡等原因导致的。

可以通过观察电机运行状态、测量振动和温度来判断故障原因。

•电机电流过大：电机运行时电流超过额定值，可能是由于绕组短路、转子堵塞等原因导致的。

可以通过测量电机电流、检查绕组和转子是否受阻来判断故障原因。

3. 修理步骤在确定电机故障原因后，可以按照以下步骤进行修理：步骤1：断开电源在进行电机修理之前，必须先断开电源，以确保安全。

步骤2：拆卸电机外壳使用适当的工具和方法，将电机外壳拆卸下来，暴露电机内部部件。

步骤3：检查电机内部部件仔细检查电机内部部件，如绕组、转子、轴承等，确定哪些部件需要修理或更换。

步骤4：修理或更换故障部件对于需要修理的部件，使用相应的工具和方法进行修理。

如绕组短路可采用绕组绝缘处理，轴承损坏可更换新的轴承等。

步骤5：重新组装电机在完成修理和更换部件后，按照正确的顺序将电机重新组装起来，确保每个部件都安装正确。

步骤6：重新接通电源在电机重新组装好后，将电源重新连接，并进行必要的测试，确保电机能够正常工作。

4. 安全注意事项在进行电机修理过程中，需要注意以下安全事项：•确保断开电源，以免发生电击事故。

•使用适当的工具和装备，以防止意外伤害。

•当接触电机内部部件时，应注意避免触摸感电部件或旋转部件，以免受伤。

电机维修流程范文电机是工业生产和日常生活中常见的设备之一，它的维修流程是确保电机性能恢复正常的重要步骤。

下面将详细介绍电机维修的流程。

1.故障现象的记录和分析：在维修电机之前，首先需要准确记录电机发生的故障现象，包括电机是否无法启动、声音是否异常、是否发生过热等。

同时还要分析故障发生的原因，是由电源问题导致还是电机本身的问题。

2.现场检查和拆卸：根据故障现象和分析结果，进行电机的现场检查。

首先要确保电源的正常工作，然后检查电机的外部线路和接线盒，以确保线路连接正确和无短路。

接下来，需要拆卸电机的端盖，检查电机的轴承、绕组、滑环、碳刷等部件的状况，以确定是否需要修理或更换。

3.清洗和维护：在拆卸电机部件之后，需要对电机进行彻底地清洗和维护。

首先，可以使用专用的电机清洗剂清洗电机的外壳、端盖和轴承等部件，以去除积尘和污物。

接着，可以使用适当的润滑剂对轴承和滑环进行润滑，以确保电机运转顺畅。

4.维修和更换：根据检查的结果，对电机的故障部件进行维修或更换。

如果电机的轴承磨损严重，需要更换新的轴承；如果电机的绕组烧损，可以进行修复或更换绕组；如果电机的滑环或碳刷磨损严重，需要更换新的滑环或碳刷。

5.重新组装和测试：在维修或更换故障部件之后，需要将电机重新组装起来。

确保每个部件连接牢固、正确。

在重新组装完成后，需要对电机进行测试，以确保修复后的电机工作正常。

测试可以包括电机启动测试、负载测试、温升测试等，以保证电机的性能符合要求。

6.故障分析和预防措施：维修完成后，需要对电机的故障进行分析，找出故障原因，并采取相应的预防措施，以避免类似故障再次发生。

例如，可以加强电机的维护保养，定期检查电机的工作状态和润滑情况，避免长时间过载使用电机等。

维修电机是一项复杂而重要的工作，需要对电机的结构和原理有深入的了解，同时还需要具备一定的维修技能和经验。

维修电机的流程可以根据具体情况进行适当调整，但以上的步骤是一般情况下的基本流程。

电动车的故障检修流程一、电源故障1. 检查电动车电源开关是否正常工作，确保电源开关处于开启状态。

2. 检查电动车电源线是否断裂或接触不良，如有需要更换或修复。

3. 检查电动车保险丝是否熔断，如有需要更换合适的保险丝。

二、电机故障1. 检查电机是否正常运转，如有异常声音或无法启动，需拆下电机进行检查。

2. 检查电机霍尔元件是否正常工作，如有故障需更换相应元件。

3. 检查电机轴承是否损坏，如有需要更换轴承。

三、控制器故障1. 检查控制器连接线是否断裂或接触不良，如有需要更换或修复。

2. 重新编程或更新控制器软件，如有需要。

3. 检查控制器是否正常工作，如有异常声音或异味，需更换控制器。

四、电池故障1. 检查电池是否正常充电和放电，如有问题需更换电池或维修电池充电系统。

2. 检查电池接线是否接触良好，如有问题需重新接线。

3. 检查电池老化程度，如需要更换电池，请选择合格品牌的电池并按照规范安装。

五、充电器故障1. 检查充电器是否正常工作，如有异常声音或异味，需更换充电器。

2. 检查充电器输出电压和电流是否正常，如有异常需检查电源线和连接线。

3. 如需维修，请选用专业人员维修充电器。

六、仪表盘故障1. 检查仪表盘连接线是否断裂或接触不良，如有需要更换或修复。

2. 检查仪表盘传感器是否正常工作，如有故障需更换相应元件。

3. 重新编程或更新仪表盘软件，如有需要。

七、转向灯故障1. 检查转向灯开关是否正常工作，如有问题需更换开关。

2. 检查转向灯连接线是否接触良好，如有问题需重新接线。

3. 检查转向灯本身是否损坏，如有问题需更换相应灯泡。

电气设备控制电路检修方法及技巧1、电气掌握设备故障调查——初诊电路消失故障，重点是查出故障点，切忌盲目乱动。

在检修之前，应对故障发生状况进行具体地调查。

2.1眼看。

首先依据电气元件如接触器、时间继电器、测温仪表等也许分析其工作原理。

再看触点是否烧蚀、熔毁；线圈是否发热、烧焦；熔体是否熔断；脱扣器是否脱扣；连接螺钉是否松动。

总之这一环节是对系统故障初步检查，主要检查一些明显的外观故障等。

2.2口问。

询问操作人员故障发生前后电路和设备的运行状况，以及故障发生时的现象，如有无特别烟火及声响，故障发生前有无频繁启动、制动、正反转、过载等现象；询问系统主要功能、操作方法、正常现象以及故障过程、有无故障先兆等，通过询问，往往能得到一些很有用的信息。

2.3鼻闻。

用嗅觉器官感觉一下有无电气元件发热、烧焦的异味，这对确定电路故障范围特别有用。

2.4耳听。

听一下电路工作时有无特别响动，如振动声、摩擦声、放电声以及其它声响。

在电路设备还能牵强运转而又不至于扩大故障的前提下，可通电启动运行，倾听有无异响，如有应尽快推断异响位置并快速关断电源。

2.5手摸。

用手摸电气设备看有无发热现象，温升是否正常，从而推断出温度上升的缘由，找到故障点。

通过感官的初步推断，分析故障现象的缘由，渐渐缩小故障范围，进而推断故障元件之所在。

3电气掌握设备故障分析查找——详诊3.1依据电气设备的结构及工作原理查找故障点。

检修故障时，应当在清晰电气掌握原理的前提下，先从主电路入手，看拖动该设备的几个电动机是否正常，然后逆着电流方向检查主电路的触点系统、热元件、熔断器、隔离开关及线路本身是否有故障，接着依据主电路与掌握电路的掌握关系，检查掌握回路的线路接头、自锁或连锁触点、电磁线圈是否正常，检查制动装置、传动机构中工作不正常的范围，从而找出故障部位。

3.2从掌握电路动作程序检查故障范围。

假如断电状况下不能找到故障点时，可对电气设备进行通电检查。

通电检查前要先切断主电路，让电动机停转，将掌握器或转换开关置于零位，行程开关还原到正常位置，然后通电，用万用表检查电源电压是否正常，有没有缺相或严峻不平衡。

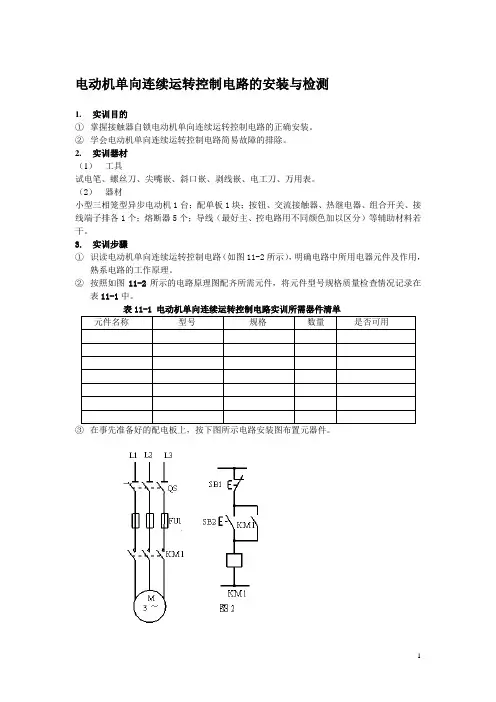

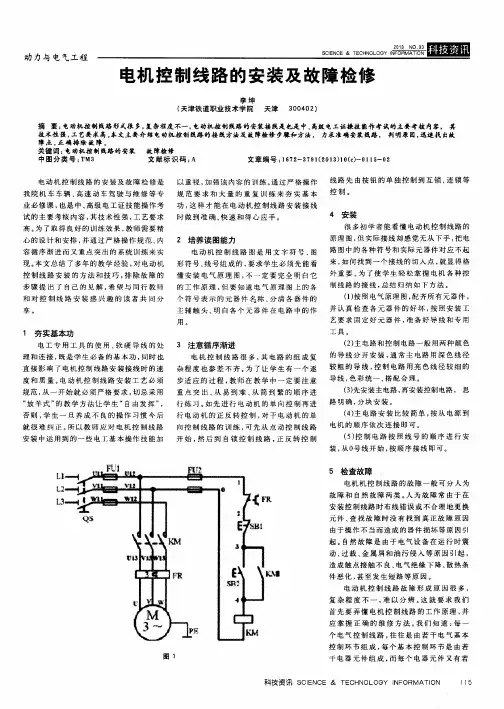

电动机单向连续运转控制电路的安装与检测1.实训目的①掌握接触器自锁电动机单向连续运转控制电路的正确安装。

②学会电动机单向连续运转控制电路简易故障的排除。

2.实训器材（1）工具试电笔、螺丝刀、尖嘴嵌、斜口嵌、剥线嵌、电工刀、万用表。

（2）器材小型三相笼型异步电动机1台；配单板1块；按钮、交流接触器、热继电器、组合开关、接线端子排各1个；熔断器5个；导线（最好主、控电路用不同颜色加以区分）等辅助材料若干。

3.实训步骤①识读电动机单向连续运转控制电路（如图11-2所示），明确电路中所用电器元件及作用，熟系电路的工作原理。

②按照如图11-2所示的电路原理图配齐所需元件，将元件型号规格质量检查情况记录在表11-1中。

表11-1 电动机单向连续运转控制电路实训所需器件清单元件名称型号规格数量是否可用③在事先准备好的配电板上，按下图所示电路安装图布置元器件。

工艺要求：各元件的安装位置整齐、匀称，元件之间的距离合理，便于元件的更换；紧固元件时要用力均匀，紧固程度要适当。

④连接主电路。

将接线端子排JX上左起1、2、3号接线桩分别定为L1、L2、L3，用导线连接至QS，再由QS接至4、5、6号接线桩，再连接电动机。

在本实训中电动机M在电路板外，只有通过接线端子排连接。

⑤连接控制电路。

在FU1上面的L1、L2相引出控制电路电源，L1相通过FU2后，连接热继电器动断触电FR、停止按钮SB2、起动按钮SB1，将接触器的一对动合辅助触电用导线与起动按钮SB1并联，实现自锁，再通过交流接触器线圈与FU2连接，最后至L2相电源线。

板前布线工艺要求：a．布线通道尽可能少，同路并行导线按主电路、控制电路分类集中，单层密排，紧贴安装面布线。

b．布线要横平竖直，分布均匀。

变换走向时应垂直。

c．同一平面的导线应高低一致或前后一致，不能交叉。

非交叉不可时，此根导线应在接线端子引出时，就水平架空跨越，但必须走线合理。

d．布线时严禁损伤线芯和导线绝缘。

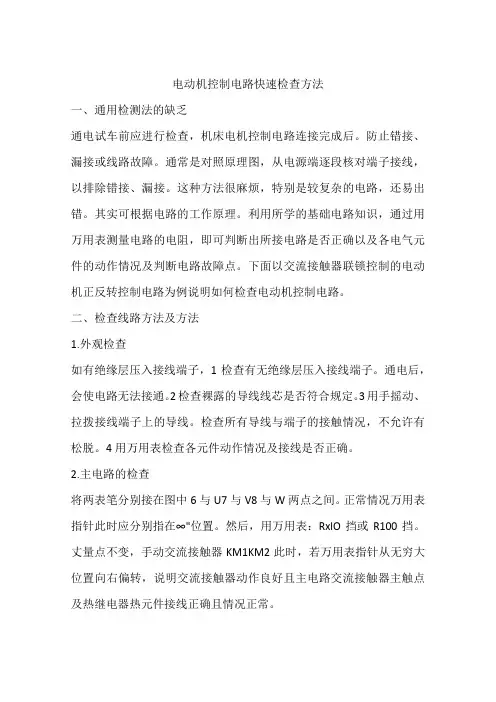

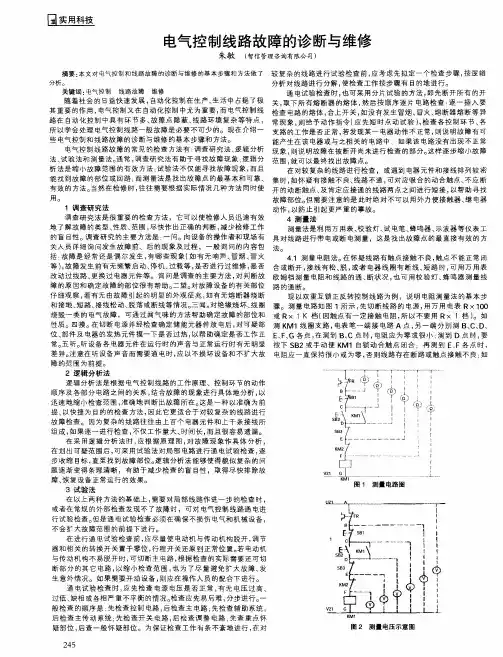

电动机控制电路快速检查方法一、通用检测法的缺乏通电试车前应进行检查，机床电机控制电路连接完成后。

防止错接、漏接或线路故障。

通常是对照原理图，从电源端逐段核对端子接线，以排除错接、漏接。

这种方法很麻烦，特别是较复杂的电路，还易出错。

其实可根据电路的工作原理。

利用所学的基础电路知识，通过用万用表测量电路的电阻，即可判断出所接电路是否正确以及各电气元件的动作情况及判断电路故障点。

下面以交流接触器联锁控制的电动机正反转控制电路为例说明如何检查电动机控制电路。

二、检查线路方法及方法1.外观检查如有绝缘层压入接线端子，1检查有无绝缘层压入接线端子。

通电后，会使电路无法接通。

2检查裸露的导线线芯是否符合规定。

3用手摇动、拉拨接线端子上的导线。

检查所有导线与端子的接触情况，不允许有松脱。

4用万用表检查各元件动作情况及接线是否正确。

2.主电路的检查将两表笔分别接在图中6与U7与V8与W两点之间。

正常情况万用表指针此时应分别指在∞"位置。

然后，用万用表：RxlO挡或R100挡。

丈量点不变，手动交流接触器KM1KM2此时，若万用表指针从无穷大位置向右偏转，说明交流接触器动作良好且主电路交流接触器主触点及热继电器热元件接线正确且情况正常。

3.控制电路的检查将两表笔分别接在图中15两点。

正常情况万用表指针此时应指在∞"位置。

万用表指针指示正常后，1检查按钮的动作及接线情况。

用万用表R10挡或R100挡。

按下按钮SB1若万用表指针向右偏转，说明按钮SB1接线正确且动作良好，松开按钮SB1此时万用表指针应又回到∞"位置.万用表指示的电阻值为交流接触器线圈的直流电阻交流接触器KMlKM型号相同再按下按钮SB2若万用表指针向右偏转，说明按钮SB2接线正确且动作良好，松开按钮SB2此时万用表指针又回到∞"位置。

再按下按钮SB1或SB2万用表指针向右偏转，万用表指示的电阻值为交流接触器线圈的直流电阻。

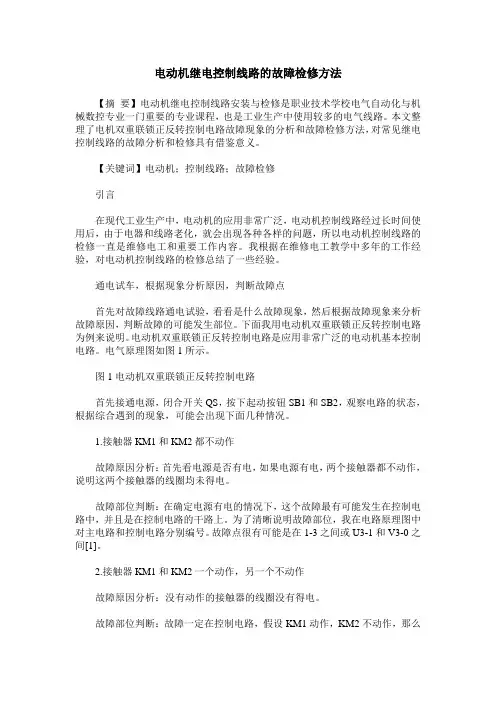

电动机继电控制线路的故障检修方法【摘要】电动机继电控制线路安装与检修是职业技术学校电气自动化与机械数控专业一门重要的专业课程，也是工业生产中使用较多的电气线路。

本文整理了电机双重联锁正反转控制电路故障现象的分析和故障检修方法，对常见继电控制线路的故障分析和检修具有借鉴意义。

【关键词】电动机；控制线路；故障检修引言在现代工业生产中，电动机的应用非常广泛，电动机控制线路经过长时间使用后，由于电器和线路老化，就会出现各种各样的问题，所以电动机控制线路的检修一直是维修电工和重要工作内容。

我根据在维修电工教学中多年的工作经验，对电动机控制线路的检修总结了一些经验。

通电试车，根据现象分析原因，判断故障点首先对故障线路通电试验，看看是什么故障现象，然后根据故障现象来分析故障原因，判断故障的可能发生部位。

下面我用电动机双重联锁正反转控制电路为例来说明。

电动机双重联锁正反转控制电路是应用非常广泛的电动机基本控制电路。

电气原理图如图1所示。

图1电动机双重联锁正反转控制电路首先接通电源，闭合开关QS，按下起动按钮SB1和SB2，观察电路的状态，根据综合遇到的现象，可能会出现下面几种情况。

1.接触器KM1和KM2都不动作故障原因分析：首先看电源是否有电，如果电源有电，两个接触器都不动作，说明这两个接触器的线圈均未得电。

故障部位判断：在确定电源有电的情况下，这个故障最有可能发生在控制电路中，并且是在控制电路的干路上。

为了清晰说明故障部位，我在电路原理图中对主电路和控制电路分别编号。

故障点很有可能是在1-3之间或U3-1和V3-0之间[1]。

2.接触器KM1和KM2一个动作，另一个不动作故障原因分析：没有动作的接触器的线圈没有得电。

故障部位判断：故障一定在控制电路，假设KM1动作，KM2不动作，那么故障点肯定在3-9-0之间。

3.接触器动作，但电动机不转故障原因分析：接触器都动作，说明控制电路没有问题，故障应在主电路中。

电动机不转，说明电动机定子绕组没有得电，或者电动机本身有问题。
