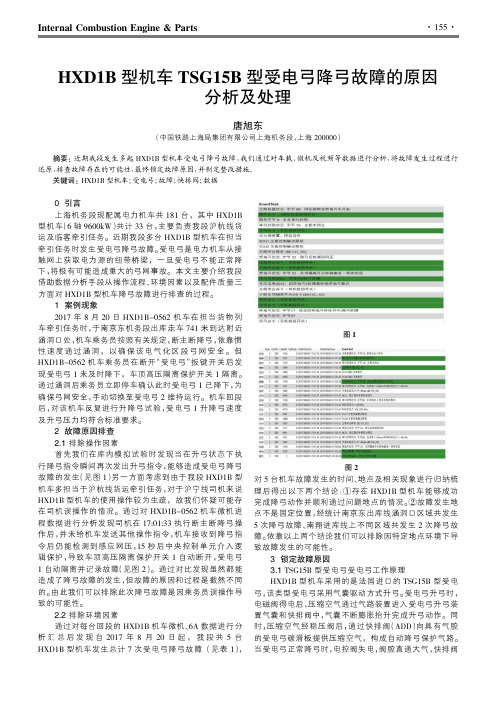

Internal Combustion Engine &Parts0引言上海机务段现配属电力机车共181台，其中HXD1B 型机车（6轴9600kW ）共计33台，主要负责我段沪杭线货运及临客牵引任务。
近期我段多台HXD1B 型机车在担当牵引任务时发生受电弓降弓故障。
受电弓是电力机车从接触网上获取电力源的纽带桥梁，一旦受电弓不能正常降下，将极有可能造成重大的弓网事故。
本文主要介绍我段借助数据分析手段从操作流程、环境因素以及配件质量三方面对HXD1B 型机车降弓故障进行排查的过程。
1案例现象2017年8月20日HXD1B-0562机车在担当货物列车牵引任务时，于南京东机务段出库走车741米到达附近涵洞口处，机车乘务员按照有关规定，断主断降弓，依靠惯性速度通过涵洞，以确保该电气化区段弓网安全。
但HXD1B-0562机车乘务员在断开“受电弓”扳键开关后发现受电弓1未及时降下，车顶高压隔离保护开关1隔离。
通过涵洞后乘务员立即停车确认此时受电弓1已降下，为确保弓网安全，手动切换至受电弓2维持运行。
机车回段后，对该机车反复进行升降弓试验，受电弓1升降弓速度及升弓压力均符合标准要求。
2故障原因排查2.1排除操作因素首先我们在库内模拟试验时发现当在升弓状态下执行降弓指令瞬间再次发出升弓指令，能够造成受电弓降弓故障的发生（见图1）另一方面考虑到由于我段HXD1B 型机车多担当于沪杭线货运牵引任务，对于沪宁线司机来说HXD1B 型机车的使用操作较为生疏，故我们怀疑可能存在司机误操作的情况。
通过对HXD1B-0562机车微机进程数据进行分析发现司机在17:01:33执行断主断降弓操作后，并未给机车发送其他操作指令，机车接收到降弓指令后仍能检测到感应网压，15秒后中央控制单元介入逻辑保护，导致车顶高压隔离保护开关1自动断开，受电弓1自动隔离并记录故障（见图2）。
通过对比发现虽然都能造成了降弓故障的发生，但故障的原因和过程是截然不同的。

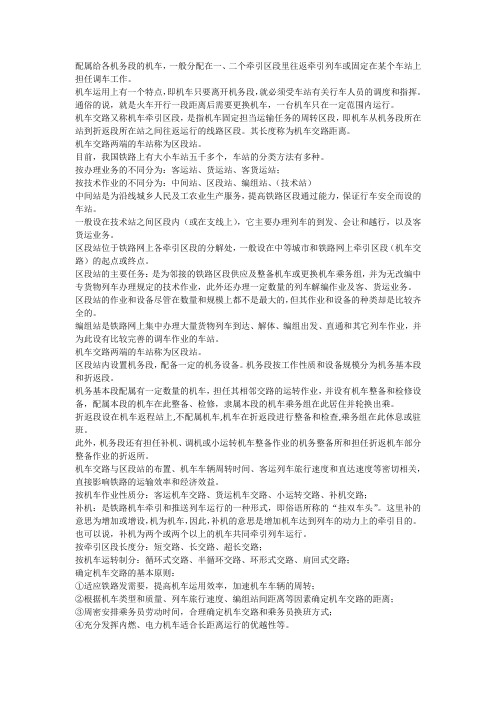

配属给各机务段的机车，一般分配在一、二个牵引区段里往返牵引列车或固定在某个车站上担任调车工作。
