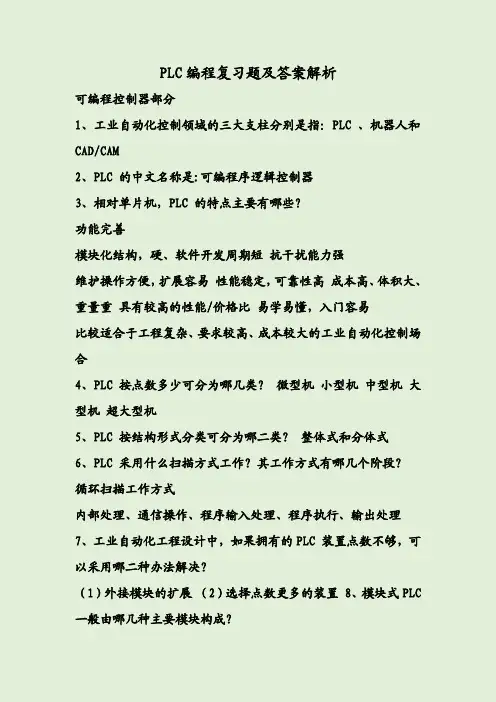

PLC编程复习题及答案解析可编程控制器部分1、工业自动化控制领域的三大支柱分别是指：PLC、机器人和CAD/CAM2、PLC的中文名称是:可编程序逻辑控制器3、相对单片机，PLC的特点主要有哪些？功能完善模块化结构，硬、软件开发周期短抗干扰能力强维护操作方便，扩展容易性能稳定，可靠性高成本高、体积大、重量重具有较高的性能/价格比易学易懂，入门容易比较适合于工程复杂、要求较高、成本较大的工业自动化控制场合4、PLC按点数多少可分为哪几类？微型机小型机中型机大型机超大型机5、PLC按结构形式分类可分为哪二类？整体式和分体式6、PLC采用什么扫描方式工作？其工作方式有哪几个阶段？循环扫描工作方式内部处理、通信操作、程序输入处理、程序执行、输出处理7、工业自动化工程设计中，如果拥有的PLC装置点数不够，可以采用哪二种办法解决？（1）外接模块的扩展（2）选择点数更多的装置8、模块式PLC 一般由哪几种主要模块构成？电源模块、CPU、输入、输出及各种功能模块9、什么叫做PLC 的点数？PLC外部输入、输出端子总数。

∑∑+=Y XPLC点数10、某台PLC产品型号为FX2N-64MT，简述各部分含义。

FX2N—PLC型号64—点数M—主单元T—输出类型为晶体管型11、某台PLC产品型号为FX2N-64MR，简述各部分含义。

FX2N—PLC型号64—点数M—主单元R—输出类型为继电器型12、某只PLC型号为FX2N-16M，问其输入继电器的点数是多少？写出其排列？问其输出继电器的点数是多少？写出其排列？输入：8点X0～X7输出：8点Y0～Y713、FX2N的交流输入电源接至哪二端？L端和N端14、在FX2N选型时，PLC的点数如何选择？选用所用输入继电器X总和、所用输出继电器Y总和中取最大者，乘于2，再加5—10%的余量；若有模块量模块配接，每用一个模块需增加8点。

15、PLC的输出类型如何选择？负载供电为直流可选择晶体管型或继电器型；负载供电为交流的可选择继电器型或晶闸管型；负载供电既有直流又有交流的可选择继电器型；PLC输出控制量变化较快的，可选择晶体管型。

PLC复习题（答案仅供参考）《电⽓与PLC控制技术》练习题⼀、填空题1、低压电器按动作原理分为⾃动电器和⼿动电器两类。

2、低压电器按⼯作原理分为电磁式电器和⾮电量控制电器两类。

3、低压电器按⽤途分为执⾏电器、控制电器、主令电器和配电电器四类。

4、低压断路器可配备漏电、⽋压、短路、失压、过载等保护功能。

5、主令电器种类繁多，常⽤的主令电器有控制按钮、⾏程开关、万能转换开关和主令控制器等。

6、交流接触器上的短路环的作⽤是减少衔铁吸合时产⽣的噪声和振动。

7、低压控制电器常⽤的灭弧装置有磁吹式、灭弧栅式两种。

8、继电器⼀般不是⽤来直接控制较强电流的主电路，⽽是通过接触器或其他电器对主电路进⾏控制。

9、热继电器是利⽤电流热效应来切断电路的保护电器。

10、控制线路原理图⼀般分为主电路和控制电路两部分。

11、原理图中，各电器的触头都按未通电或不受外⼒作⽤时的正常状态画出。

12、异步电动机作Y—△降压起动时，起动电流是全压起动电流的 1、3 __倍。

13、中间继电器是⼀种传递中间信号的电磁继电器，可⽤于信号放⼤，也可将⼀个信号转换成多个信号，从⽽增加触点数⽬。

14、⼯⼚电器按适⽤的电压范围分类可分为⾼压电器和低压 _电器。

15、中间继电器的作⽤是_信号放⼤、_增加触电数⽬。

16、空⽓式时间继电器可做成通电延时__ 型和断电延时__型。

17．电压继电器按其⽤途不同可分为控制⽤继电器、保护⽤继电器。

18．电磁机构吸引线圈按电流种类不同可分为直流、交流；按在电路中联接⽅式不同可分为电流、电压。

19、PLC的控制功能包含逻辑运算、定时、计数、顺序控制、算数运算五个⽅⾯。

20、编程器⼀般分为通⽤编程器和专⽤编程器两类。

21、PLC扫描⽤户程序的过程可分为输⼊采样、程序执⾏、输出刷新三个阶段。

22、PLC的输⼊形式有和两种。

23．T199为 100 ms的通⽤计时器。

24．C199为 16 位断电保持型计数器。

25、PLC的基本单元由、、、、等部件组成。

要答题《电气控制与PLC应用》复习题（1）供电气\自动化专业******班级使用2013年6月本样题共 3 张 5 大题一、填空题（每空1分）1、低压断路器是一种既有手动开关作用，又能自动进行短路、过载（过流）、欠压、失压（失电）保护的开关电器。

2、PLC的输出形式有继电器、晶闸管（可控硅）、晶体管。

3、PLC常用的编程语言有指令表（语句表（IL））、顺序功能图（SFC）、梯形图（LD）、功能块图（FBD）和结构文本（ST）。

4、交流接触器主要有电磁系统、触头系统、灭弧装置和绝缘外壳及附件组成。

5、主令电器是用来接通、断开控制电路，以发布命令、或对生产过程作程序控制的开关电器。

二、判断题（每题1分）1、热继电器在电路中用于过载保护和短路保护。

（×）2、熔断器广泛应用于低压配电系统和控制系统及用电设备中作短路和过电流保护。

（×）3、低压断路器又称为自动空气开关。

（√）4、PLC内部的继电器有软继电器，也有物理继电器。

（×）5、电气安装接线图与原理图不同，接线图中同一电器的不同部分须画在一起。

（√）三、简答题（每题5分）1、接触器的线圈额定电流和额定电压与接触器的额定电流和额定电压有何区别（5分）答：接触器的线圈的额定电压标注在线包上，与控制回路的电压一致，其额定电流为额定电压下流过线圈的电流；（2分），而接触器的额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。

2、简述PLC 的硬件组成及工作原理。

（5分）答：PLC 的硬件一般由基本单元、扩展单元组成。

PLC 的基本单元主要包括：CPU 、存储器、输入/输出模块、电源模块、I/O 扩展接口、外设I/O 接以及编程器等部分组成。

（2分）PLC 的工作原理：（1）PLC 采用的是周期性循环扫描的工作方式。

（1分） （2）PLC 的工作过程分为：输入采样、程序执行和输出刷新三个阶段3、PLC 与继电器控制的差异是什么（5分）答：PLC 与继电器控制的差异是：(1)组成器件不同。

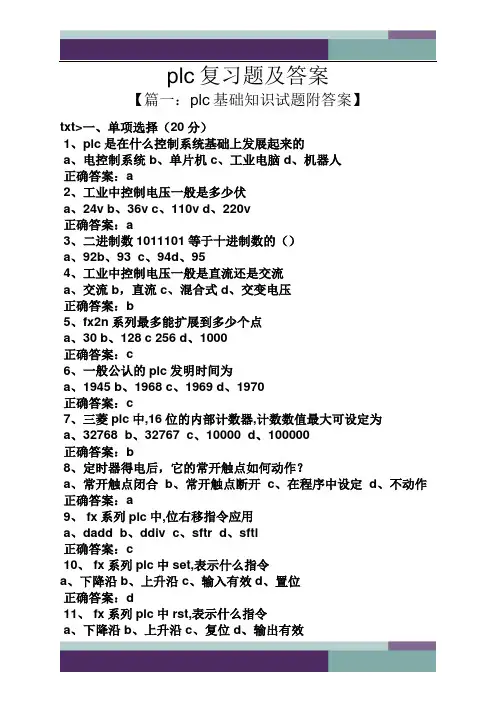

plc复习题及答案【篇一：plc基础知识试题附答案】txt>一、单项选择（20分）1、plc是在什么控制系统基础上发展起来的a、电控制系统b、单片机c、工业电脑d、机器人正确答案：a2、工业中控制电压一般是多少伏a、24vb、36vc、110vd、220v正确答案：a3、二进制数1011101等于十进制数的（）a、92b、93c、94d、954、工业中控制电压一般是直流还是交流a、交流 b，直流 c、混合式 d、交变电压正确答案：b5、fx2n系列最多能扩展到多少个点a、30b、128 c 256 d、1000正确答案：c6、一般公认的plc发明时间为a、1945b、1968c、1969d、1970正确答案：c7、三菱plc中,16位的内部计数器,计数数值最大可设定为a、32768b、32767c、10000d、100000正确答案：b8、定时器得电后，它的常开触点如何动作？a、常开触点闭合b、常开触点断开c、在程序中设定d、不动作正确答案：a9、 fx系列plc中,位右移指令应用a、daddb、ddivc、sftrd、sftl正确答案：c10、 fx系列plc中set,表示什么指令a、下降沿b、上升沿c、输入有效d、置位正确答案：d11、 fx系列plc中rst,表示什么指令a、下降沿b、上升沿c、复位d、输出有效正确答案：c12、 fx系列plc中out,表示什么指令a、下降沿b、输出c、输入有效d、输出有效正确答案：b13、热继电器在电路中做电动机的什么保护？a、短路b、过载c、过流d、过压正确答案：b正确答案：b14、 stl步进是顺控图中, s0—s9的功能是什么a、初始化b、回原点c、基本动作d、通用型正确答案：a15、 fx系列plc中,16位加法指令应用a、daddb、addc、subd、mul正确答案：b16、 fx系列plc中,16位减法指令应用a、daddb、addc、subd、mul正确答案：c17、定时器t0 ,它的参数是是t0k20，定时的时间是多少？a、20sb、2sc、200sd、根据选择的定时器的类型而定18、定时器t0 ,它的参数是是t0k20，定时的时间是多少？a、20sb、2sc、200sd、根据选择的定时器的类型而定19、定时器t0，定时时间是10s，那么参数是多少？a、10b、20c、200d、根据选择的定时器的类型而定20、m8002有什么功能a、置位功能b、复位功能c、常数d、初始化功能正确答案：d二设计题（30）（一）．控制要求1.隔灯闪烁：l1亮1秒后灭，接着l2亮1秒后灭，接着l3亮1秒后灭，接着l4亮1秒后灭，接着l5、l9亮1秒后灭，接着l6、l10亮1秒后灭，接着l7、l11亮1秒后灭，接着l8、l12亮1秒后灭，l1亮1秒后灭。

工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。

2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。

3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。

4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。

5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。

6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和0 。

7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。

8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。

9、速度继电器常用于笼型异步电动机的反接制动控制电路中。

10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。

11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为ON ，其常开触点接通。

12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。

当前值大于等于设定值时，其常开触点闭合。

13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。

14、字节是PLC中数据运算和存储的基本单位，一个字节由8 个位（Bit）组成，两个字节构成一个字。

15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。

16、位置开关是一种根据运动部件的行程位置而切换电路的电器。

17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。

18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。

19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。

20、可编程序控制器主要由CPU 、存储单元、接口单元和电源单元组成。

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。

2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。

3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。

4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。

5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。

7、TONR的启动输入端IN由“1”变“0”时定时器复位。

（?×）8、定时器定时时间长短取决于定时分辨率。

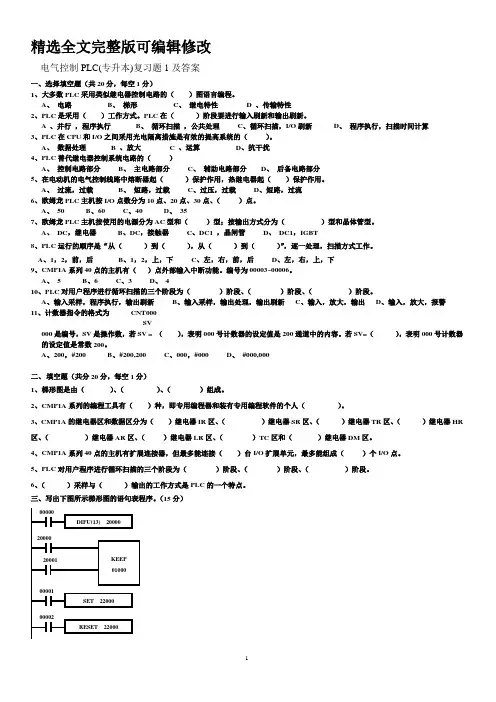

精选全文完整版可编辑修改电气控制PLC(专升本)复习题1及答案一、选择填空题（共20分，每空1分）1、大多数PLC 采用类似继电器控制电路的（ ）图语言编程。

A 、 电路B 、 梯形C 、 继电特性D 、传输特性2、PLC 是采用（ ）工作方式。

PLC 在（ ）阶段要进行输入刷新和输出刷新。

A 、并行 ，程序执行B 、 循环扫描 ，公共处理C 、循环扫描，I/O 刷新D 、 程序执行，扫描时间计算3、PLC 在CPU 和I/O 之间采用光电隔离措施是有效的提高系统的（ ）。

A 、 数据处理B 、放大C 、运算D 、抗干扰4、PLC 替代继电器控制系统电路的（ ）A 、 控制电路部分B 、 主电路部分C 、 辅助电路部分D 、 后备电路部分5、在电动机的电气控制线路中熔断器起（ ）保护作用，热继电器起（ ）保护作用。

A 、 过流，过载B 、 短路，过载C 、过压，过载D 、短路，过流6、欧姆龙PLC 主机按I/O 点数分为10点、20点、30点、（ ）点。

A 、 50B 、60C 、40D 、 357、欧姆龙PLC 主机按使用的电源分为AC 型和（ ）型；按输出方式分为（ ）型和晶体管型。

A 、 DC ，继电器B 、DC ，接触器 C 、DC1 ，晶闸管D 、 DC1，IGBT8、PLC 运行的顺序是“从（ ）到（ ），从（ ）到（ ）”，逐一处理，扫描方式工作。

A 、1，2，前，后B 、1，2，上，下C 、左，右，前，后D 、左，右，上，下9、CMP1A 系列40点的主机有（ ）点外部输入中断功能。

编号为00003~00006。

A 、 5B 、6C 、3D 、 410、PLC 对用户程序进行循环扫描的三个阶段为（ ）阶段、（ ）阶段、（ ）阶段。

A 、输入采样，程序执行，输出刷新B 、输入采样，输出处理，输出刷新C 、输入，放大，输出D 、输入，放大，报警11、计数器指令的格式为 CNT000SV000是编号，SV 是操作数，若SV = （ ），表明000号计数器的设定值是200通道中的内容。

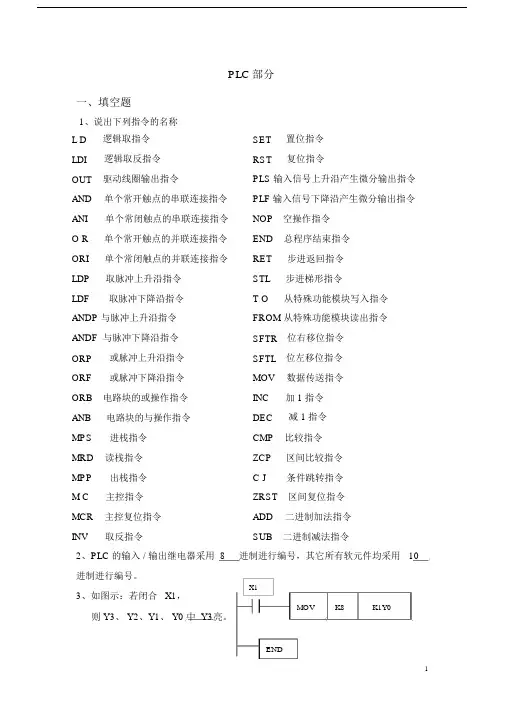

PLC部分一、填空题1、说出下列指令的名称L D 逻辑取指令LDI 逻辑取反指令OUT 驱动线圈输出指令AND 单个常开触点的串联连接指令ANI 单个常闭触点的串联连接指令O R 单个常开触点的并联连接指令ORI 单个常闭触点的并联连接指令LDP 取脉冲上升沿指令LDF 取脉冲下降沿指令ANDP 与脉冲上升沿指令ANDF 与脉冲下降沿指令ORP 或脉冲上升沿指令ORF 或脉冲下降沿指令ORB 电路块的或操作指令ANB 电路块的与操作指令MPS 进栈指令MRD 读栈指令MPP 出栈指令M C 主控指令MCR 主控复位指令INV 取反指令SET 置位指令RST 复位指令PLS 输入信号上升沿产生微分输出指令PLF 输入信号下降沿产生微分输出指令NOP 空操作指令END 总程序结束指令RET 步进返回指令STL 步进梯形指令T O 从特殊功能模块写入指令FROM从特殊功能模块读出指令SFTR 位右移位指令SFTL 位左移位指令MOV 数据传送指令INC 加1指令DEC 减1指令CMP 比较指令ZCP 区间比较指令C J 条件跳转指令 ZRST 区间复位指令ADD 二进制加法指令 SUB 二进制减法指令2、PLC 的输入/输出继电器采用 8 进制进行编号，其它所有软元件均采用 10 进制进行编号。

3、如图示：若闭合X1，则Y3、Y2、Y1、Y0中 Y3 亮。

4、FX 2N PLC 只有两条步进指令，它们是STL 、 RET 。

5、定时器T1的设定值是K600，表示延时 60秒。

6、如图示：若闭合X1，则Y3、Y2、Y1、Y0中 Y3 、 Y1亮。

7、如图示：若YO ～Y3均接灯泡，则当X10闭合时，则Y3、Y2、Y1、Y0中 Y0 亮。

8、PLC运行时，应该将其开关置RUN 档（RUN、STOP）。

9、可编程序控制器的编程语言标准IEC1131-3标准详细说明了句法、语义和5种编程语言的表达方式，这5种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（SFC）语言。

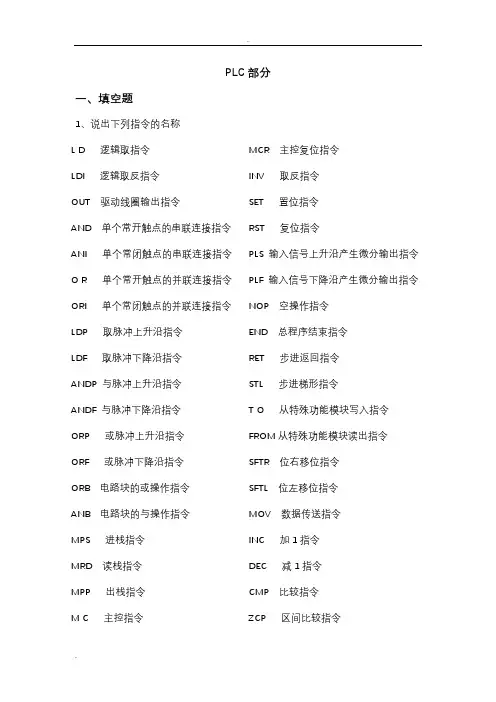

PLC部分一、填空题1、说出下列指令的名称L D逻辑取指令SET置位指令LDI逻辑取反指令RST复位指令OUT驱动线圈输出指令PLS 输入信号上升沿产生微分输出指令AND单个常开触点的串联连接指令PLF 输入信号下降沿产生微分输出指令ANI单个常闭触点的串联连接指令NOP空操作指令O R单个常开触点的并联连接指令END总程序结束指令ORI单个常闭触点的并联连接指令RET步进返回指令LDP取脉冲上升沿指令STL步进梯形指令LDF取脉冲下降沿指令T O从特殊功能模块写入指令ANDP 与脉冲上升沿指令FROM 从特殊功能模块读出指令ANDF 与脉冲下降沿指令SFTR位右移位指令ORP或脉冲上升沿指令SFTL位左移位指令ORF或脉冲下降沿指令MOV数据传送指令ORB电路块的或操作指令INC加1指令ANB电路块的与操作指令DEC减 1指令MPS进栈指令CMP比较指令MRD读栈指令ZCP区间比较指令MPP出栈指令 C J条件跳转指令M C主控指令ZRST区间复位指令MCR主控复位指令ADD二进制加法指令INV取反指令SUB二进制减法指令2、PLC 的输入 / 输出继电器采用 8进制进行编号，其它所有软元件均采用 10进制进行编号。

3、如图示：若闭合X1X1，MOV K8K1Y0则 Y3、 Y2、Y1、 Y0 中 Y3亮。

4、FX2N PLC只有两条步进指令，它们是STL、RET。

5、定时器 T1 的设定值是 K600，表示延时 60秒。

6、如图示：若闭合X1，则 Y3、 Y2、Y1、Y0 中 Y3 、 Y1 亮。

X1MOV K10K1Y0END7、如图示：若 YO～Y3 均接灯泡，则当 X10 闭合时，则 Y3、Y2、Y1、Y0 中 Y0 亮。

X10MOV K1K1Y0END8、PLC运行时，应该将其开关置RUN档（ RUN、STOP）。

9、可编程序控制器的编程语言标准IEC1131-3 标准详细说明了句法、语义和5 种编程语言的表达方式，这5 种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（ SFC）语言。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

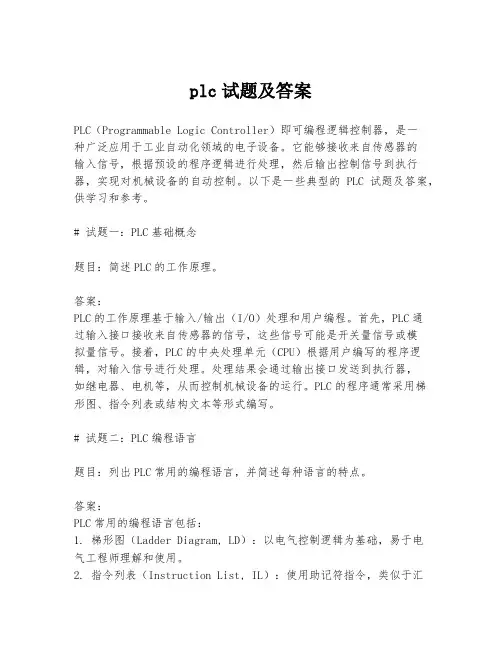

plc试题及答案PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种广泛应用于工业自动化领域的电子设备。

它能够接收来自传感器的输入信号，根据预设的程序逻辑进行处理，然后输出控制信号到执行器，实现对机械设备的自动控制。

以下是一些典型的PLC试题及答案，供学习和参考。

# 试题一：PLC基础概念题目：简述PLC的工作原理。

答案：PLC的工作原理基于输入/输出（I/O）处理和用户编程。

首先，PLC通过输入接口接收来自传感器的信号，这些信号可能是开关量信号或模拟量信号。

接着，PLC的中央处理单元（CPU）根据用户编写的程序逻辑，对输入信号进行处理。

处理结果会通过输出接口发送到执行器，如继电器、电机等，从而控制机械设备的运行。

PLC的程序通常采用梯形图、指令列表或结构文本等形式编写。

# 试题二：PLC编程语言题目：列出PLC常用的编程语言，并简述每种语言的特点。

答案：PLC常用的编程语言包括：1. 梯形图（Ladder Diagram, LD）：以电气控制逻辑为基础，易于电气工程师理解和使用。

2. 指令列表（Instruction List, IL）：使用助记符指令，类似于汇编语言，适合编程经验丰富的人员。

3. 顺序功能图（Sequential Function Chart, SFC）：用于描述顺序控制逻辑，便于理解和编程。

4. 结构文本（Structured Text, ST）：类似于高级编程语言，适合复杂的算法和数据处理。

5. 功能块图（Function Block Diagram, FBD）：使用功能块来构建控制逻辑，便于模块化设计。

# 试题三：PLC系统组成题目：描述PLC系统的组成部分。

答案：PLC系统主要由以下部分组成：1. 中央处理单元（CPU）：PLC的大脑，负责执行程序和处理数据。

2. 输入/输出模块（I/O Modules）：用于连接传感器和执行器，实现信号的输入和输出。

《PLC》作业及部分答案第一题：判断1、PLC是英文“Programmable Logic Controller”的缩写，所以PLC的中文名称应该是“可编程序逻辑控制器”。

（×）2、PLC、机器人、CAD/CAM、CNC被称为现代工业自动化的四大支柱。

（√）3、1969年，美国数据设备公司（DEC）研制出第一台PLC，其名称为“PLC—14”。

（×）4、一台PLC由中央处理器，存储器，输入输出接口，通讯接口，扩展接口，电源组成。

（×）5、一台PLC由硬件部分和软件部分组成。

（√）6、PLC的开关量输入接口都采用光/电耦合方式传送输入信号。

（√）7、PLC的开关量输入接口都能接受直流、交流信号。

（×）8、PLC的开关量输出接口都采用光/电耦合方式传送输出信号。

（×）9、PLC的生产厂家对其输出点进行了分组，各组采用不同的输出接口形式。

（×）10、PLC的生产厂家对其输出点进行了分组，各组采用相同的输出接口形式。

（√）11、S7-200PLC的继电器输出接口允许连接外部电源的最高电压是240V AC。

（√）12、S7-200PLC的输入接口连接外部电源的电压是24V。

（√）13、PLC的工作方式有循环扫描和中断两种。

（√）14、对于S7-200PLC，任何时候都可以通过STEP7编程软件中上“运行”按钮让PLC外于运行状态。

（×）15、只要PLC程序中使用了联锁结构，外部接线时的联锁触头可以不接。

（×）16、尽管PLC程序中使用了联锁结构，外部接线时的联锁触头必须连接。

（√）17、用STEP7WIN32编程软件在默认状态下编写程序时，使用了两个Q0.0普通线圈，则在“编译”时会出现“致命错误”，系统会拒绝下载程序至PLC。

（×）18、用STEP7WIN32编程软件在默认状态下编写程序时，在一个网络中写了两个无能流关联的程序块，则在“编译”时会出现“网络太大，无法编译”，系统会拒绝下载程序至PLC。

一、填空题1、PLC又叫（可编程逻辑控制器），是专为在工业环境下应用而设计的一种数字运算操作的电子装置。

2、S7-300PLC的模块槽号地址分配是有规律的，通常1号槽固定为（ PS ）模块、2号槽固定为（ CPU ）模块、3号槽固定为（IM ）模块、4~11号槽可以为（SM FM CP）等模块。

3、S7-300PLC的模块中SM是（信号模块），CP是（通信模块），FM是（功能模块，PS是（电源模块）。

4、S7-300PLC CPU的led指示灯中SF亮表示（系统故障），BF灯亮表示（总线出错）。

5、S7-300PLC CPU在运行程序时的操作模式是（RUN）。

6、信号模块包括（DI）（ DO ）（ AI ）（ AO ）用英文代号写7、生产过程中的温度，压力，流量等连续变化模拟量需要用传感器和（变送器）变成标准量程的直流电压和电流，接入plc的（模拟量输入）模块，再转换为CPU能接受的（数字信号）。

8数字量输出模块用于驱动（接触器）（电磁阀）（指示灯）等负载。

、11、S7-300PLC有5中定时器分别是（脉冲定时器）（扩展脉冲定时器）（接通延时定时器）（保持接通延时定时器）（断开延时定时器）。

12接通延时定时器的SD线圈（得电）开始定时，定时间到时剩余时间值为（0 ）,定时器的位是（1），其常开触点（闭合）,常闭触点（断开）。

13、S7-300PLC用户程序的结构， STEP7将用户程序和数据放置在（块）中，使单个的程序标准化。

通过块与块之间的调用是程序结构化，易于组织，易于修改查错和调试。

包含逻辑块(OB)( FB )（ FC ）（SFB ）（SFC ）和数据块（ DI ）（ DB ）。

14、S7-300的S7GRAPH是一种（顺序功能图语言），S7-200没配备。

15 S7-300/ 400有很强的通信功能，CPU模块有（通信接口）。

16. 电磁式电器主要由灭弧装置、触点和电磁机构组成，17. 交流接触器主要由触头系统、电磁系统、和灭弧系统组成。

复习题一、填空题1.工作在交流电压1200V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

2.交流接触器的触点系统分为主触点和辅助触点,用来直接接通和分断交流主电路和控制电路。

3.热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端。

4.熔断器主要作为电路的短路保护元件。

5.三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。

6.电气控制系统中常用的保护环节有^短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。

7.PLC的基本结构由CPU、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

8.按PLC物理结构形式的不同，可分为整体式和模块式两类。

9.PLC常用的编程方式有：梯形图编程、指令编程、功能图编程、逻辑图编程。

10.在电气控制技术中，通常采用熔断器或断路保护器进行短路保护。

11.当电动机容量较大，起动时产生较大的冲击电流，会引起供电变压器二次电压下降,因此必须采用降压起动的方法。

12.对于正常运行在定子绕组接成三角形连接的电动机,可采用星/三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成」角形，使电动机进入全压下的正常运行状态。

13.PLC采用周期循环扫描工作方式,其工作过程一般分为五个阶段，即自诊断阶段、联机通信阶段、输入扫描阶段、程序执行阶段、输出刷新阶段。

14.PLC的英文全称是ProgrammableLogicController。

15.机床中最常见的降压起动方法有星形-三角形转接启动、定子串电阻启动和自耦变压器降压启动三种。

16.要实现电动机的多地点控制，应把所有的启动按钮仝联连接，所有的停机按钮_串联连接。

17.PLC的系统程序要永久保存在PLC之中，用户不能改变；用户程序是根据生产过程和工艺要求编写的，可以通过编程器修改或增删。

PLC控制技术复习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在顺序控制系统中，（）指令以为着整个STL程序区的结束。

A、OUTB、ENDC、SETD、RET正确答案：D2、触摸屏的尺寸是5、7寸,指的是（）A、宽度B、长度C、厚度D、对角线正确答案：D3、FX系列PLC中,求平均值指令（）A、DADDB、DDIVC、SFTRD、MEAN正确答案：D4、下列语句表达项中正确的一个为()。

A、ANB X1B、OUT X1C、SET M0D、PLF D10正确答案：B5、PLC的系统程序不包括（）。

A、管理程序B、供系统调用的标准程序模块C、用户指令解释程序D、开关量逻辑控制程序正确答案：D6、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 MaC、300 mAD、2A正确答案：C7、一般而言,PLC的I/O点数要冗余多少A、1B、15C、2D、3正确答案：A8、步进电机旋转角度与哪个参数有关？（）A、脉冲占空比B、脉冲数量C、脉冲频率D、电压正确答案：B9、触摸屏实现数值输入时,要对应PLC内部的（）A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C10、FX2n系列可编程控制器是下列哪个公司研制开发的系列产品（）A、西门子B、欧姆龙C、三菱D、A.B正确答案：C11、关于计数器C200，叙述正确的是（）。

A、计数器的设定值只能是常数K。

B、当M8200=ON时为加计数。

C、是通用型的32为加/减计数器。

正确答案：C12、下列不需要成对使用的指令是（）。

A、SET RSTB、STL RETC、MC MCRD、MPS MPP正确答案：A13、PX系列PLC中的输入继电器采用（）进制的数字编号A、二B、八C、十D、十六正确答案：B14、栈存储器类指令用在某一个电路块与其他不同的电路块串联以便实现驱动不同的线圈的场合，即用于（）A、纵接输出B、双线圈输出C、并行输出D、多路输出正确答案：D15、当对可编程控制器进行硬件接线时，共用同一公共端COM上的多个输出继电器所接负载应具有A、相同的电压B、相同的功率C、相同的电流D、相同的频率正确答案：A16、工业中控制电压一般是直流还是交流（）。

plc复习题及答案PLC复习题及答案近年来，随着工业自动化技术的快速发展，可编程逻辑控制器（PLC）在工业生产中的应用越来越广泛。

PLC作为一种用于控制和监测生产过程的电子设备，其重要性不言而喻。

为了更好地理解和掌握PLC的原理和应用，我们有必要进行一些复习和训练。

本文将提供一些PLC复习题及答案，帮助读者加深对PLC的理解。

问题一：什么是PLC？它的主要功能是什么？答案：PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写。

它是一种专门用于工业自动化控制的电子设备。

PLC的主要功能是接收输入信号，经过逻辑运算和控制算法后，产生相应的输出信号，实现对生产过程的控制和监测。

问题二：PLC的工作原理是什么？答案：PLC的工作原理可以简单概括为以下几个步骤：首先，PLC接收输入信号，这些信号可以来自传感器、按钮等外部设备。

然后，PLC通过内部的逻辑运算和控制算法，对输入信号进行处理和判断。

接着，PLC产生相应的输出信号，控制执行器、继电器等外部设备。

最后，PLC周期性地重复以上步骤，实现对生产过程的持续控制和监测。

问题三：PLC的编程语言有哪些？它们分别适用于什么样的应用场景？答案：PLC的编程语言主要包括梯形图、指令表和结构化文本。

梯形图是一种图形化的编程语言，适用于简单的逻辑控制和顺序控制。

指令表是一种以指令为基本单位的编程语言，适用于较为复杂的逻辑控制和循环控制。

结构化文本是一种类似于高级编程语言的编程语言，适用于对PLC进行更加复杂和灵活的编程。

问题四：什么是PLC的输入和输出模块？它们的作用是什么？答案：PLC的输入模块用于接收外部设备的输入信号，如传感器信号、按钮信号等。

而输出模块用于产生控制信号，控制外部设备的执行动作。

输入模块和输出模块是PLC与外部设备之间的接口，起到信号转换和隔离的作用，确保PLC与外部设备之间的正常通信和工作。

问题五：PLC的优点有哪些？答案：PLC相比传统的继电器控制系统具有以下几个优点：首先，PLC具有较高的可靠性和稳定性，能够长时间稳定运行。

PLC部分一、填空题1、说出下列指令的名称L D 逻辑取指令LDI 逻辑取反指令OUT 驱动线圈输出指令AND 单个常开触点的串联连接指令ANI 单个常闭触点的串联连接指令O R 单个常开触点的并联连接指令ORI 单个常闭触点的并联连接指令LDP 取脉冲上升沿指令LDF 取脉冲下降沿指令ANDP与脉冲上升沿指令ANDF与脉冲下降沿指令ORP 或脉冲上升沿指令ORF 或脉冲下降沿指令ORB 电路块的或操作指令ANB 电路块的与操作指令MPS 进栈指令MRD 读栈指令MPP 出栈指令M C 主控指令MCR 主控复位指令INV 取反指令2、P LC的输入/输出继电器采用8 进制进行编号。

3、如图示：若闭合XI，则Y3 Y2、Y1、Y0中Y3 亮。

SET 置位指令RST 复位指令PLS输入信号上升沿产生微分输出指令PLF输入信号下降沿产生微分输出指令NOP空操作指令END总程序结束指令RET 步进返回指令STL 步进梯形指令T O 从特殊功能模块写入指令FROM从特殊功能模块读出指令SFTR位右移位指令SFTL位左移位指令MOV数据传送指令INC 加1指令DEC 减1指令CMP 比较指令ZCP 区间比较指令C J 条件跳转指令ZRST区间复位指令ADD 二进制加法指令SUB 二进制减法指令进制进行编号，其它所有软元件均采用J0END4、F X^PLC只有两条步进指令，它们是_ STL 、RET5、定时器T1的设定值是K600,表示延时60秒。

&如图示：若闭合X1，贝U 丫3 丫2、丫1、Y0中丫3、Y1亮7、如图示：若YO-Y3均接灯泡，则当X10闭合时，则丫3 丫2、丫1、Y0中丫0亮8、P LC运行时，应该将其开关置RUN档（RUN STOP。

9、可编程序控制器的编程语言标准IEC1131-3标准详细说明了句法、语义和5 种编程语言的表达方式，这5种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（SFQ 语言。

p l c试题库及答案GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-一、填空1、可编程控制器的硬件组成与微型计算机相似，其主机由CPu、存储器、输入偷出接口、电源等几大部分组成。

2、输入输出信号有开关量、模拟量、数字量三种类型。

3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出。

4、一般将输入/输出总点数在128点以内的PLC称为小型PLC；输入/输出总点数大于128点、小于1024点的PLC称为中型PLC；输入/输出总点数超过1024点的PLC称为大型PLC。

5、FX2系列PLC基本单元和扩展单元均采用开关电源。

开关电源输出DC5V、DC12V、DC24V 三种电压等级的直流电6、5V的一路供内部IC用，12V的一路用以驱动输出继电器，24V的一路提供给用户以作传感器的电源。

7、SET指令称为“置位指令”，其功能是驱动线圈，使其具有自锁功能，维持接通状态。

8、置位指令的操作元件为输出继电器Y、辅助继电器M和状态继电器S。

9、NOP指令又称为“空操作指令”。

10、END指令称为“结束指令”。

11、“OUT”称为“输出指令”和“驱动指令”。

12、“LD”为取指令的助记符。

“LDI”为取反指令的助记符。

13、双向计数器就是即可设置为增计数，又可设置为减计数的计数器。

14、计数器的设定值除了可由常数K直接设定外，还可通过指定数据寄存器的元件号来间接设定。

15、状态元件S在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令STL组合使用。

16、辅助继电器的线圈与输出继电器一样,由PLC内部各元件的触点驱动。

17．辅助继电器的电子常开和常闭触点使用次数不限，在PLC内可自由使用。

18．辅助继电器不能直接驱动外部负载，外部负载只能由输出继电器驱动。

19．ANB指令是电路块与指令，ORB是电路块或指令，与and、or指令不同20．MC指令是多路输出指令中的主控指令，MCR与其配合使用称为主控复位指令。
