人教版高中物理第十一章电路及其应用精选试卷达标训练题（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I＝3 A，I1＝2 A，R1＝10 Ω，R2＝5 Ω，R3＝30 Ω，则通过电流表的电流大小和方向是()A．0.5 A，向右B．0.5 A，向左C．1 A，向右D．1 A，向左【答案】A【解析】【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c，已知流入的电流I＝3 A，流出的电流I1＝2 A，则还有1 A的电流要流出节点c，由此可知经过R2的电流I2＝1 A向右．根据欧姆定律，U1＝I1R1＝20 VU2＝I2R2＝5 V电压等于电势之差U1＝φc－φaU2＝φc－φb两式相减可得φb－φa＝15 V即b点电势比a点高15 V，则通过R3的电流330.5Ab aφφIR-==方向向上，对于节点b，流入的电流I2＝1 A，流出的电流I3＝0.5 A，则还有0.5 A的电流流出b点，因此可判断流过电流表的电流为0.5 A，向右，故A正确．故选A。

2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtSρ=这段导线中自由电子的数目为A Am vtSn N NM Mρ==在t时间内这些电子都能通过下一截面，则电流:q neIt t==代入解得，AvSN eIMρ=解得电子定向移动的速率：AMvSN eρ=故A正确，BCD错误．3．如图所示，P为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A、B之间，测出电阻为R，然后再将它按图乙方式接在C、D之间，这时P的电阻为（）A．R B．2RC．4RD．4R【答案】D【解析】【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。

推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。

为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。

则推进器获得的推力大小为（ ）A B ．22U JIC ．2U JID 【答案】A【解析】【分析】【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得v = 以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv =又因为=nq I t =nm J t解得F =A 正确，BCD 错误。

人教版高中物理第十一章 电路及其应用精选试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为 I nSev =，L R Sρ= 所以可得，加在导体两端的电压为 L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。

故选D 。

3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。

取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到一个沿线圈切线方向的“力”F1，但正离子晶格对自由电子的作用力F2 不允许自由电子无限制地增大速度，F1和F2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。

已知F1与线圈角速度的变化率α成正比，F2 与自由电子相对正离子晶格的速度成正比。

大连市高中物理必修第3册第十一章 电路及其应用试卷检测题一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R abρπ-=C ．2()ab R b a ρπ=-D ．2(+)ab R b a ρπ= 【答案】B【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ．考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．3．如图所示，其中电流表A 的量程为0.6A ，表盘均匀划分为30个小格，每一小格表示0.02A ；R 1的阻值等于电流表内阻阻值的一半；R 2的阻值等于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（ ）A ．将接线柱1、2接入电路时，每一小格表示0.04AB ．将接线柱1、2接入电路时，每一小格表示0.02AC ．将接线柱1、3接入电路时，每一小格表示0.06AD ．将接线柱1、3接入电路时，每一小格表示0.01A【答案】C【解析】【详解】 当接线柱1、2接入电路时，R 1与电流表并联，由于R 1＝，可知流过R 1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A ，所以A 、B 错误；当接线柱1、3接入电路时，电流表与R 1并联，然后再与R 2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A ，C 正确，D 错误．4．如图，有一未知电阻R x ，为了较准确地测出电阻值，利用试触法得到两组数据，接a 时得到数据为6V 、0.15A ，接b 时得到数据为5.8V 、0.2A ，那么该电阻测得较为准确的数值及它与与真实值比较的情况是 （ ）A ．29Ω，大于真实值B ．40Ω，大于真实值C ．29Ω，小于真实值D ．40Ω，小于真实值 【答案】B【解析】【详解】开关接a 、b 两点时，电压表示数相对变化量6 5.81630U U ∆-==，电流表示数相对变化量0.20.1510.153I I ∆-==，则有I U I U∆∆>，电流表示数变化量大，则电流表应采用内接法，即开关应接在a 点，电阻测量值6400.15R =Ω=Ω；由于采用电流表内接法，电流表分压，电压测量值大于真实值，电阻测量值大于真实值，故选项B 正确，A 、C 、D 错误。

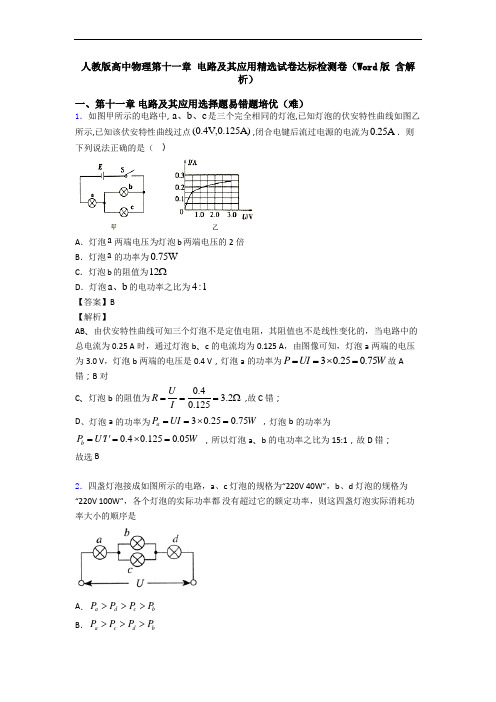

人教版高中物理第十一章 电路及其应用精选试卷达标检测卷（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1【答案】B【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错； 故选B2．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】 【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．3．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。

人教版高中物理第十一章 电路及其应用精选试卷（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω 【答案】A 【解析】 【详解】 由图示电路图可知110V ()g g I R R +=， 1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR = A. 9500Ω；90000Ω与分析相符，符合题意B.90000Ω；9500Ω与分析不符，不符合题意C.9500Ω；9000Ω与分析不符，不符合题意D.9000Ω；9500Ω与分析不符，不符合题意4．关于电阻和电阻率下列说法正确的是( )A．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C．由R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R【答案】B【解析】【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C错误；一根粗细均匀的电阻丝，电阻为R．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S可知，电阻变成原来的16倍，故D错误；故选B．【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I均无关，只取决于电阻率、导线长度和截面积大小．5．如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3 B ．()1和()4 C ．()2和()3 D ．()2和()4【答案】C 【解析】 【分析】灵敏电流计G 和变阻器R 并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G 和变阻器R 串联时，由于变阻器的分压，测量的电压增大，改装成电压表． 【详解】由图甲所示可知，G 与电阻R 并联，甲表是电流表，R 增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G 与R 串联，乙是电压表，R 增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C 正确；故选C ． 【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．6．一电流表G 的满偏电流Ig=2mA ，内阻为100Ω．要把它改装成一个量程为0.4A 的电流表，则应在电流表G 上 A ．并联一个0.5Ω的电阻 B ．并联一个100Ω的电阻 C ．串联一个0.5Ω的电阻 D ．串联一个100Ω的电阻【答案】A 【解析】把电流表改装成0.4A 的电流表需要并联一个分流电阻，分流电阻阻值：0.0021000.50.40.002g g gI R R I I ⨯==Ω≈Ω--，故选A.【点睛】本题考查了电流表的改装，知道电流表改装原理、应用并联电路特点与欧姆定律即可正确解题．7．用伏安法测电阻的电路如图甲或乙所示，已知电流表的内电阻约为0.2 Ω，电压表的内电阻约为10 kΩ，若被测电阻R 的电阻值约为4 Ω，则以下结论中正确的是A ．选用甲电路测量结果更准确，且测量值大于电阻的真实B ．选用甲电路测量结果更准确，且测量值小于电阻的真实值C ．选用乙电路测量结果更准确，且测量值大于电阻的真实值D ．选用乙电路测量结果更准确，且测量值小于电阻的真实值【答案】D 【解析】因为V xx AR RR R>，所以电流表外接法误差相对小点，故采用乙图测量结果更准确点，在乙图中，电压表测量的是R的准确电压，但由于电压表分流，电流表测量的电流为电压表和R的电流之和，故电流测量偏大，根据xURI=可知测量值偏小，D正确．【点睛】应明确：电流表内外接法的选择方法是：当满足V xx AR RR R>时，电流表应用外接法，此时测量值小于真实值；当满足V xx AR RR R<时，电流表应用内接法，此时测量值大于真实值．8．如图所示的电路中，U=120V，滑动变阻器R2的最大值为200Ω，R1=100Ω。

第十一章 电路及其应用精选试卷专题练习（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1R D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。

本题选错误的，故选C 。

2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

人教版高中物理第十一章 电路及其应用精选试卷复习练习(Word 版 含答案)一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

辽宁省普通高中物理第十一章 电路及其应用精选测试卷专题练习一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．一个T 形电路如图所示，电路中的电阻130R =Ω，2320R R ==Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是40ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．3．如右上图所示，某一导体的形状为长方体，其长、宽、高之比为a∶b∶c=5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定的电压U，通过导体的电流为I1；在3、4两端加上恒定的电压U，通过导体的电流为I2，则I1∶I2为（）A．9∶25 B．25∶9 C．25∶4 D．4∶25【答案】C【解析】试题分析：根据电阻定律R=ρLS得，当在1、2两端加上恒定电压U时，R1＝ρcab，在在3、4两端加上恒定的电压时，R2＝ρabc，所以2122R cR a=＝425，根据欧姆定律I=UR得，电流之比为25：4，C正确．考点：本题考查电阻定律、欧姆定律．4．如图所示，图线表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是（ ）A ．R 1：R 2=3：1B ．把R 1拉长到原来的3倍长后电阻等于R 2C ．将R 1与R 2串联后接于电源上，则功率之比P 1：P 2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3【答案】C【解析】【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律L R Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律: 2L L R S Vρρ== 当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的；D ．并联电路,电压相等,根据公式U I R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比： 12:3:1I I =所以D 选项是不符合题意的；5．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4【答案】C【解析】【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．6．如图所示是一个电路的一部分,其中R1=10Ω,R2=4Ω,R3=4Ω,I1=0.3A,I2=0.5A,那么电流表测得的电流为( )A．0.25A，方向向右B．0.15A，方向向左C．0.75A，方向向左D．0.35A，方向向右【答案】A【解析】【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。
