52m全回转车客渡船（高港）标记数量修改单号签字日期船体说明书JY686-100-4SM编制打印校对审核总面积0.60 m2共10页第 1 页标检江苏省船舶设计研究所有限公司审定日期2018.31 概述1．1用途及设计依据本船是专门用于对江汽渡码头的全回转型车客渡船。
本船按中国船级社《钢质内河船舶建造规范》（2016）、《内河船舶法定检验技术规则》（2011）及其2015，2016年《修改通报》(以下简称“内法规”)对A、B 级航区且逆水延续航行时间小于0.5小时的车客渡船的要求进行设计，并考虑装运重载车辆的需求，对主甲板及跳板结构采用低合金高强度钢，这样，既保证这些结构有足够的强度，又降低了船舶的自身重量。
1.2 船型特点本船船型为对称的，双头、单体、单甲板、中机型、舯桥楼式，线型为折角型式，两台舵桨对角布置，上层建筑的前后舷墙及栏杆采用大圆弧型式，栏杆材料为不锈钢，外形美观独特，机舱采用先进的自动化控制系统。
1.3 船舶主要参数最大船长（跳板水平时）L 79.50mE总长(型长)L 52.00moa甲板长（含假艏艉）L 54.00mD船长L 51.88/51.96mBP总宽B 14.70mmax甲板宽B 14.40m型深D 3.30m设计吃水d（A/B级） 2.20/2.40m主跳板长度 9.50m副跳板长度 2.75m航区 A/B级设计航速～19.0Km/h载客总人数 125人防滑条以上净空高度 5.00m允许通过汽车最小离去角 >7º1.4 主机、推进装置主机采用康明斯NTA855-M350×2船用柴油机二台，额定功率为261KW，额定转速为1800r/min，配杭齿的HCL320F液压离合器，驱动轴系及舵桨推进装置。
本船采用无锡长风船用推进器有限公司生产的CRZDP-W-LD400型舵桨推进装置（配置全船失电时舵桨备用液压站）。
本船可直接垂直纵向靠离码头，无需调头，只需推进器旋转180º即可换向航行。
一、30客位公益性机动渡船（Ⅱ型）技术参数及要求（一）、概述本船航行于内河C级航区J2航段。
本船计算和设计使用的规范有：2007“国家海事局”《内河小型船舶法定检验技术规则》；2004“国家海事局”《内河船舶法定检验技术规则》；2006“中国船级社”《内河小型船舶建造规范》；2009“中国船级社”《钢制内河船舶入级与建造规范》（二）主要数据总长： 14.00米主机型号： S1115型水线长： 13.20米额定功率： 14.7kw×2船长： 12.45米齿轮箱： 16A 3:1/2:1型宽： 2.80米载客： 30人型深： 1.05米船员： 2人设计吃水： 0.60米设计航速： 17公里/小时排水量： 15.365吨航区： C级航区J2级航段（三）总体布置（详见《总布置图》）主甲板及上层建筑尾～1#为艉舱，设舵系、尾缆桩的设置1#～6#机舵，安装主机、减速齿轮箱动力装置及推进系统和江水井、江水总管、油箱等。
6#～22#为客舱，距基线500mm高为地板，尾部设有上下客舱的楼梯，首部左舷设置下舱缓道，主要用于自行车、摩托车上下船，并用Ф10mm的圆钢焊做“V”形防滑条；右舷为驾驶室。
22#～首为首甲板，设插杆孔，还设有跳板（在需要的地方使用）。
（四）型线及结构本船型线采用平头纵流压浪型，全船钢结构采用横骨架式，单底单甲板，载客甲板为半舱式。
为提高船舶抗沉性，全船共设四道横舱壁，客舱还设有一道中纵舱壁。
船体部分采用4mm船用钢板，其他可采用Q235钢板。
上层建筑围壁和顶蓬采用3mm钢板（也可采用玻璃钢材料）。
内装饰采用轻质材料，为承受上层建筑，在甲板的相应部位设有支柱。
（五）舾装、涂装、机电设备驾驶室设人力舵机。
船尾左右各设有一对缆桩，船首左右各项设有一对缆桩，缆绳经缆孔下舱，本船的锚可用插杆代替。
主甲板的尾设安全护栏，高0.9m，间距不大于1.5m设立柱。
客舱内顶铺轻质天花板，内衬阻燃泡沫隔热。
客渡船培训计划表一、培训目的客渡船是一种专门用于载客运输的船只，对船员的要求较高。
为了保障乘客的安全，提高船员的技术水平和应急处置能力，制定客渡船培训计划表，以提高船员的专业技能和服务意识。
二、培训对象本培训计划针对客渡船的船员进行培训，培训对象为所有从事客渡船工作的船员。
三、培训内容1. 客渡船相关法律法规和标准- 了解相关的国家法律法规，掌握船舶相关标准和规范。
2. 乘客服务与安全知识培训- 学习如何处理紧急事件，熟悉客渡船上的安全设备和应急处置流程，掌握乘客服务技巧。
3. 航行导航技能培训- 培养船员的导航技能，熟悉地图和导航设备的使用，学习如何应对天气变化和船只故障。
4. 船舶技术知识培训- 学习船舶结构和设备，掌握船舶驾驶和操作技能，了解船舶动力和操纵原理。
5. 紧急救援技能培训- 学习如何进行紧急救援和急救处理，熟悉紧急救援设备和流程，提高应急处置能力。
6. 客渡船周边环境和交通规则- 了解客渡船周边的海洋环境和交通规则，熟悉相关的海域标志和航行规定。
四、培训方式1. 理论教学- 通过教科书、讲义、多媒体等形式进行理论知识的传授。
2. 模拟演练- 模拟客渡船实际操作场景，进行船舶操纵、应急处置、救援演练等。
3. 现场实地教学- 到实际的客渡船上进行实地教学，学习船舶操作和乘客服务技巧。
五、培训周期整个培训周期为3个月，分为理论学习和实践操作两个阶段，每个阶段为1.5个月。
六、培训规定1. 培训期间，船员必须全程参加，不得擅自请假或旷课。
2. 培训结束后，需通过考试合格方可出勤工作。
3. 培训期间，学员的食宿费用由船公司负责。
4. 培训期间学员的保险费用由船公司负责。
七、培训考核1. 考核内容包括理论知识和实际操作，通过考试并取得合格成绩的学员方可毕业。
2. 考核标准按照相关的行业标准和规章制度执行。
八、培训教材1. 《客渡船船员培训教材》2. 《客渡船操作手册》3. 相关培训资料和多媒体课件九、培训费用培训费用由船公司承担，学员免费参加培训。
重庆市客轮有限公司
朝天门至大竹林游览船方案设计任务书
一、征集背景
重庆市客轮有限公司计划新建造两艘渝中区朝天门-两江新区大竹林凤溪沱（简称朝大线）客运观光游船，主要用于发展主城长江、嘉陵江水上观光旅游航线，并为缓解沿江景区陆上交通拥堵而快速疏散游客，作为山水重庆立体交通体系重要的水上交通工具。
二、方案设计要求：
朝大线船舶为重庆朝天门至嘉陵江大竹林凤溪沱航段，途经江北老城保定门、聚贤岩、洪崖洞景区、纱帽石、相国寺、李子坝轻轨站、红岩村、磁器□古镇等多个沿江沿岸景区景点。
“朝大线”船舶（外型）方案应体现重庆山水都市文化理念及重庆客渡船历史沿袭等特点，以及沿江、沿线人文景观特色，融合、提炼沿线社会、历史、文化元素及航段及沿线景观特点O
船舶外观应简洁大方，舱室布局上，应考虑一定的休闲娱乐、简单餐饮、商务活动、船员生活区等主要功能，且功能划分明确，布局合理，让游客有较大的空间范围观江赏景。
主要尺度要求：钢质普通客船，设贰层半甲板（含主甲板），船舶总长约50m,型宽W10.8m,型深W3.0m,层高 2.8~3.2m,吃水W1.3m;
安全上应充分考虑嘉陵江航道特点，在安全性能应在现有船舶基
础上有一较大提升。
船舶外型，以现代风格为主，但也不限于传统、古典、现代、中西结合等风格，予以设计师开拓、创新设计思维和自由创意。
三、船舶方案要求
应征者提供的船舶方案应包含但不限于收下内容：
1 .船型特征介绍（含外观前45度侧俯视效果图、前45度侧视图效果图、后45度侧视图效果图）；
2 .总布置设想（图）；
3,相应的设计主题、设计理念和需要表达的有关设计方
面的文字说明。
46m对江双体车客渡船
陈绍永;王世杰
【期刊名称】《江苏船舶》
【年(卷),期】2005(022)006
【摘要】本船为车、客混装的营运性质的双体车客渡船，航行于长江A级航区，航线为张家港市金港镇至双山岛，航行时间5min左右，属第5类中型客船。
该船可装载12辆小轿车、1辆标准东风卡车及散客385人；当只载客时，最大载客量可达582人。
【总页数】2页(P12-13)
【作者】陈绍永;王世杰
【作者单位】广东省河源海事局;江苏省船舶设计研究所有限公司
【正文语种】中文
【中图分类】U66
【相关文献】
1.台湾海峡穿浪双体高速车客渡船尺度设计 [J], 杨帅;朱志洁;彭飞
2.46m双体车客渡船液压系统简介 [J], 常致;汪涛

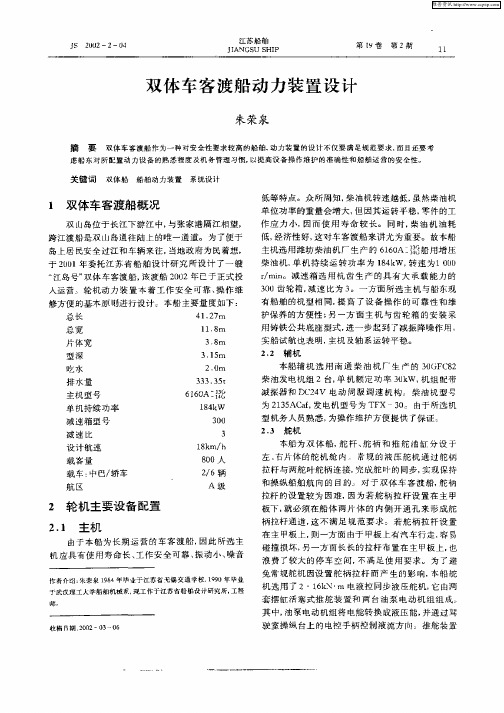

3.双体车客渡船动力装置设计 [J], 朱荣泉
