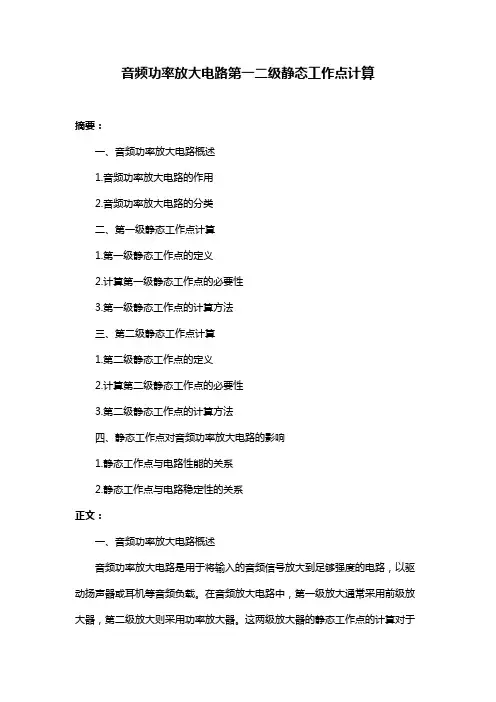

音频功率放大电路第一二级静态工作点计算摘要：一、音频功率放大电路概述1.音频功率放大电路的作用2.音频功率放大电路的分类二、第一级静态工作点计算1.第一级静态工作点的定义2.计算第一级静态工作点的必要性3.第一级静态工作点的计算方法三、第二级静态工作点计算1.第二级静态工作点的定义2.计算第二级静态工作点的必要性3.第二级静态工作点的计算方法四、静态工作点对音频功率放大电路的影响1.静态工作点与电路性能的关系2.静态工作点与电路稳定性的关系正文：一、音频功率放大电路概述音频功率放大电路是用于将输入的音频信号放大到足够强度的电路，以驱动扬声器或耳机等音频负载。

在音频放大电路中，第一级放大通常采用前级放大器，第二级放大则采用功率放大器。

这两级放大器的静态工作点的计算对于电路的性能和稳定性至关重要。

二、第一级静态工作点计算第一级静态工作点是指在前级放大器中，输入信号电压为最大值时，晶体管的静态工作状态。

通常情况下，第一级静态工作点的计算需要考虑到电路中的电阻和电容参数。

具体的计算方法如下：静态工作点= (电源电压- 输入电压) / 晶体管的静态阻抗三、第二级静态工作点计算第二级静态工作点是指在功率放大器中，输入信号电压为最大值时，晶体管的静态工作状态。

与第一级静态工作点类似，第二级静态工作点的计算也需要考虑到电路中的电阻和电容参数。

具体的计算方法如下：静态工作点= (电源电压- 输入电压) / 晶体管的静态阻抗四、静态工作点对音频功率放大电路的影响静态工作点对于音频功率放大电路的性能和稳定性具有重要影响。

如果静态工作点设置不当，可能会导致电路的性能下降，甚至出现故障。

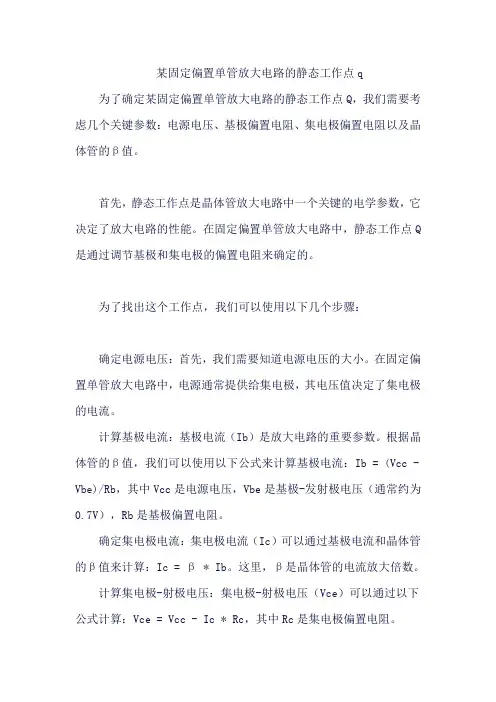

某固定偏置单管放大电路的静态工作点q 为了确定某固定偏置单管放大电路的静态工作点Q，我们需要考虑几个关键参数：电源电压、基极偏置电阻、集电极偏置电阻以及晶体管的β值。

首先，静态工作点是晶体管放大电路中一个关键的电学参数，它决定了放大电路的性能。

在固定偏置单管放大电路中，静态工作点Q 是通过调节基极和集电极的偏置电阻来确定的。

为了找出这个工作点，我们可以使用以下几个步骤：
确定电源电压：首先，我们需要知道电源电压的大小。

在固定偏置单管放大电路中，电源通常提供给集电极，其电压值决定了集电极的电流。

计算基极电流：基极电流（Ib）是放大电路的重要参数。

根据晶体管的β值，我们可以使用以下公式来计算基极电流：Ib = (Vcc - Vbe)/Rb，其中Vcc是电源电压，Vbe是基极-发射极电压（通常约为0.7V），Rb是基极偏置电阻。

确定集电极电流：集电极电流（Ic）可以通过基极电流和晶体管的β值来计算：Ic = β * Ib。

这里，β是晶体管的电流放大倍数。

计算集电极-射极电压：集电极-射极电压（Vce）可以通过以下公式计算：Vce = Vcc - Ic * Rc，其中Rc是集电极偏置电阻。

通过以上步骤，我们可以确定固定偏置单管放大电路的静态工作点Q。

请注意，实际操作中可能还需要考虑其他因素，如温度变化对晶体管参数的影响等。

射极跟随器静态工作点的计算方法射极跟随器作为一种常见的放大电路，其静态工作点的计算方法是非常重要的。

在实际应用中，静态工作点对于电路的性能和稳定性都有非常大的影响。

本文将详细介绍射极跟随器静态工作点的计算方法。

射极跟随器静态工作点的基本原理射极跟随器是一种基本的晶体管放大电路，由一个PNP晶体管和一个电阻组成。

其基本原理是通过对集电极进行负反馈，使输出信号不受输入信号的影响，从而实现输出电流等于输入电流的效果。

射极跟随器静态工作点的计算方法在实际工作中，射极跟随器的静态工作点可以通过如下公式进行计算：IB = (VCC - VBE) / (RB + Re)其中，IB为射极电流，VCC为电源电压，VBE为基极-发射极电压，RB为基极电阻，Re为射极电阻。

通过此公式可以计算出射极跟随器的静态工作点电流IB，进而确定出晶体管的工作状态，即饱和区、放大区或截止区。

具体来说，在射极跟随器中，如果IB过大，则晶体管会进入饱和区，输出信号将会失真；如果IB过小，则晶体管会进入截止区，输出信号将会非常弱。

因此，通过计算射极跟随器的静态工作点，可以很好地控制晶体管的工作状态，从而保证输出信号的质量和稳定性。

射极跟随器静态工作点的注意事项需要注意的是，在实际应用中，射极跟随器的静态工作点还需要考虑其它一些因素，例如温度、晶体管的参数变化等。

因此，在进行射极跟随器的设计和使用时，需要仔细考虑这些因素，同时进行充分的测试和调试，以确保电路的性能和稳定性。

总之，射极跟随器静态工作点的计算是一项非常重要的工作，它直接影响了电路的输出质量和稳定性。

通过了解射极跟随器的基本原理和计算方法，我们可以更好地掌握此电路的使用和设计，同时注意其它一些因素的影响，以确保电路的正常工作和输出质量的良好表现。

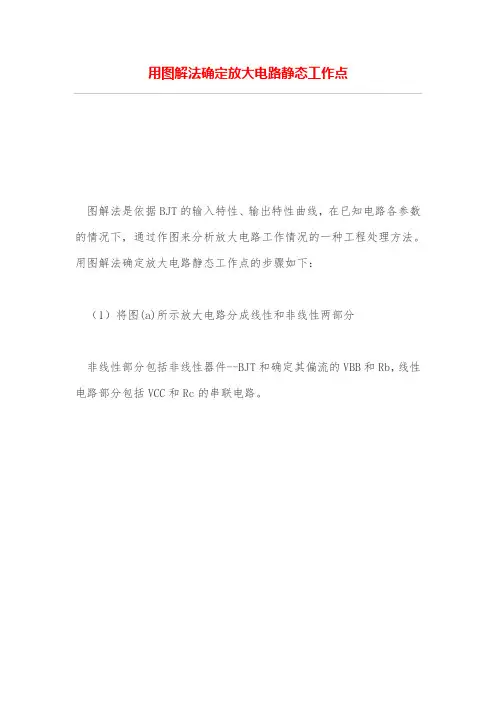

用图解法确定放大电路静态工作点
图解法是依据BJT的输入特性、输出特性曲线，在已知电路各参数的情况下，通过作图来分析放大电路工作情况的一种工程处理方法。

用图解法确定放大电路静态工作点的步骤如下：
（1）将图(a)所示放大电路分成线性和非线性两部分
非线性部分包括非线性器件--BJT和确定其偏流的VBB和Rb，线性电路部分包括VCC和Rc的串联电路。

图(a)
图（b)
（2）作出电路非线性部分的V-I 特性--BJT的输出特性
由于在本电路中BJT的偏流已由VBB及Rb所确定，即IB=VBB/Rb=12V/300kW=40μA，所以vCE和iC的关系就是对应于BJT 输出特性上iB=IB=40μA的一条曲线即
（1）
（3）作出线性部分的V-I 特性----直流负载线
线性部分的电压、电流关系由下列方程所确定：
（2）
式（2）直线方程在输出特性中与横轴和纵轴分别相交于M（12V，0mA）和 N（0V，3mA）两点，其斜率为-1/Rc。

直线MN称为直流负载线。

（4）由电路的线性与非线性两部分V-I 特性的交点确定Q点
电路的线性与非线性两部分构成一个电路整体，所以在图(b)中，
只有直流负载线与V-I 特性的交点Q所对应的电流电压值，才能同时满足式（1）及式（2）。

由图（b)可读出：IB=40μA，IC=1.5mA，VCE=6V。

共射放大器的静态工作点计算公式共射放大器的静态工作点可以通过以下公式进行计算：
1. 确定直流负载线，首先需要确定直流负载线，即输出特性曲线上的直流负载线。

这可以通过电路参数和负载电阻来计算。

2. 确定直流工作点，根据直流负载线和输入特性曲线的交点，可以确定共射放大器的静态工作点。

静态工作点包括静态集电极电压（VCEQ）和静态基极电流（ICQ）。

3. 使用直流稳定电压源，在共射放大器中，通常会使用直流稳定电压源来提供稳定的工作电压，以确保静态工作点的稳定性。

总的来说，共射放大器的静态工作点计算需要考虑直流负载线和输入特性曲线的交点，以及稳定的工作电压源。

这些因素都需要综合考虑，才能得出准确的静态工作点。

单电源固定偏置电路：选择合适的Rb，Rc，使电路工作在放大状态。

工作点稳定的偏置电路：该方法为近似估算法。

分压式偏置电路：
稳定工作点的另一种解释：温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB固定) ，则IC↓ IB↓ VBE↓ (=VB-VE)。

在静态情况下，温度上升引起IC增加，由于基极电位VB基本固定，该电流增量通过Re产生负反馈，迫使IC自动下降,使Q点保持稳定。

Re愈大，负反馈作用愈强，稳定性也愈好。

但Re过大，输出的动态范围(ΔVCE)变小，易引起失真。

Rb1、Rb2愈小，VB愈稳定。

但它们过小将使放大能力下降。

工程设计时，应综合考虑电阻阻值的影响。

经验公式：I1=(5～10)IBQ，VEQ=IEQRe=0.2VCC(或VEQ=1～3V)。

如有侵权请联系告知删除，感谢你们的配合！。

根据放大电路的直流通路和交流通路，即可分别进行静态分析和动态分析。

分析时，除了图解法和微变等效电路法以外，有时也采用一些简单实用的近似估算法。

例如，常常根据直流通路，对放大电路的静态工作情况进行近似估算。

2．4．2 静态工作点的近似估算
当外加输入信号为零，在直流电源VCC的作用下，三极管的基极回路和集电极回路均存在直流电流和直流电压，这些直流电流和电压在三极管的输入、输出特性上各自对应一个点，称为静态工作点。

静态工作点处的基极电流、基极与发射极之间的电压分别用符号IBQ、UBEQ表示，集电极电流、集电极与发射极之间的电压则用ICQ、UCEQ表示。

可求得单管共射放大电路的静态基极电流为
(2.4.1)
由三极管的输入特性可知，UBEQ的变化范围很小，可近似认为
根据以上近似值，若给定VCC和Rb，即可由式（2．4．1）估算IBQ。

已知三极管的集电极电流与基极电流之间存在关系IC≈βIB,且β≈，故可得静态集电极电流为
(2.4.3)
然后由图2.4.1(a)的直流通路可得
CEQ=VCC-ICQRC (2.4.4)
至此，静态工作点的有关电流、电压均已估算得到
微变等效电路法
单管共射放大电路的微变等效电路图
等效电路法的步骤
根据以上介绍，可以归纳出利用等效电路法分析放大电路的步骤如下：
1．首先利用图解法或近似估算确定放大电路的静态工作点Q。

2．求出静态工作点处的微变等效电路参数β和rbe。

3．画出放大电路的微变等效电路。

可先画出三极管的等效电路，然后画出放大其余,部分的交流通路。

4、列出电路方程并求解。

静态工作点公式
静态工作点公式是用于电路分析和设计的重要工具。

它用于计算电路中各元件
的电压和电流，以确定电路的稳定工作状态。

静态工作点公式基于基本电路理论和欧姆定律，通常用于直流电路的分析。

在直流电路中，电路元件的参数是固定不变的，因此可以使用静态工作点公式
来计算电路中各元件的电压和电流。

这些参数包括电源电压、电阻、电感等。

静态工作点公式的一般形式为：
VCE = VCC - IC * RC
其中，VCE代表晶体管的集电极-发射极电压，VCC代表电源电压，IC代表晶
体管的集电极电流，RC代表集电极电阻。

这个公式适用于基本的晶体管放大电路，通过根据电源电压和电阻的知识，我
们可以计算出晶体管工作时的电压和电流参数。

除了晶体管放大电路，静态工作点公式还可以应用于其他类型的电路，例如共
射放大器、共基放大器等。

通过使用静态工作点公式，我们可以有效地分析和设计电路，以满足电路工作
的要求。

这个公式不仅在电子工程领域广泛应用，也是学习电路分析和设计的基础知识。

总而言之，静态工作点公式是用于计算电路中各元件的电压和电流的重要工具。

它是基于电路理论和欧姆定律的，适用于直流电路的分析和设计。

通过理解和应用静态工作点公式，我们可以更好地理解和操作电路。

共射极基本放大电路的近似估算法求静态工作点共射极基本放大电路的近似估算法求静态工作点已知电路各元器件的参数，利用公式通过近似计算来分析放大器性能的方法称为近似估算法。

当放大器输入交流信号后，放大器中同时存在着直流分量和交流分量两种成分。

由于放大器中通常都存在电抗性元件，所以直流分量和交流分量的通路是不一样的。

在进行电路分析和计算时注意把两种不同分量作用下的通路区别开来，这样将使电路的分析更方便。

1）静态工作点 由于静态只研究直流，为分析方便起见，可根据直流通路进行分析。

所谓直流通路是指直流信号流通的路径。

因电容具有隔直作用，所以在画直流通路时，把电容看作断路，图7-1-13b 为图7-1-13a 的直流通路。

由直流通路可推导出有关近似估算静态工作点的公式，见表7-1-6所示。

表7-1-6 近似估算静态工作点 静态工作点 说 明 基极偏置电流RV RU VIBCCBBEQCCBQ≈-=晶体管U BEQ 很小（硅管为0.7V ，锗管为0.3V ），与V CC 相比可忽略不计。

静态集电极电流 IIBQCQβ≈根据晶体管的电流放大原理 静态集电极电压R I V UC CQ CC CEQ-=根据回路电压定律(a) (b)图7-1-13（a)共射极基本放大电路 （b)直流通路基本共射极放大电路电路分析3.2.1 基本共射放大电路1. 放大电路概念：基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。

a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。

b.输出信号的能量实际上是由直流电源提供的，经过三极管的控制，使之转换成信号能量，提供给负载。

2. 电路组成:(1)三极管T;(2)VCC：为JC提供反偏电压，一般几~ 几十伏;(3)RC：将IC的变化转换为Vo的变化，一般几K~几十K。

VCE=VCC-ICRC RC ，VCC 同属集电极回路。

(4)VBB：为发射结提供正偏。
