心电图机操作培训课件.

心电图机操作培训课件.

心电图机操作培训课件.一、教学内容本课件主要依据《医疗器械操作与维护》教材第十章“心电图机的使用与维护”进行设计。

详细内容包括：心电图机的基本原理、操作流程、常见故障处理以及日常维护。

二、教学目标1. 掌握心电图机的基本原理及其操作方法；2. 学会分析并解决心电图机使用过程中出现的常见问题；三、教学难点与重点教学难点：心电图机的操作流程及其故障处理；教学重点：心电图机的基本原理、操作方法及日常维护。

四、教具与学具准备1. 教具：心电图机、投影仪、教学PPT；2. 学具：笔记本电脑、心电图机操作手册、维修工具。

五、教学过程1. 实践情景引入（10分钟）：通过展示心电图机在实际操作中的应用场景，引发学生对心电图机的兴趣。

2. 理论讲解（30分钟）：（1）心电图机基本原理：介绍心电图机的工作原理、电极放置位置等；（2）操作流程：详细讲解心电图机的操作步骤，包括开机、参数设置、导联切换等；（3）常见故障处理：分析心电图机使用过程中可能出现的故障，并提出相应的解决方法；（4）日常维护：强调心电图机维护与保养的重要性，介绍具体的维护方法。

3. 例题讲解（20分钟）：通过具体实例，讲解心电图机的操作流程及注意事项。

4. 随堂练习（10分钟）：让学生分组操作心电图机，巩固所学知识。

5. 互动环节（10分钟）：解答学生在操作过程中遇到的问题，引导学生进行思考。

六、板书设计1. 心电图机基本原理；2. 心电图机操作流程；3. 常见故障处理及日常维护。

七、作业设计1. 作业题目：请简述心电图机的基本原理、操作流程及日常维护方法。

2. 答案：略。

八、课后反思及拓展延伸1. 反思：本节课结束后，教师应反思教学过程中是否存在讲解不清楚、学生掌握不牢固等问题，并在下次课程中进行改进。

2. 拓展延伸：鼓励学生在课后查阅相关资料，了解心电图机在其他领域的应用，提高学生的知识面。

同时，组织学生参观医院心电图室，加深对心电图机操作的理解。

心电图机操作课件20230823114213.

心电图机操作课件20230823114213.

心电图机操作课件20230823114213.一、教学内容1. 心电图机的工作原理及分类2. 心电图机的操作流程及注意事项二、教学目标1. 理解心电图机的工作原理，掌握不同类型心电图机的特点。

2. 学会操作心电图机，并能正确进行心电图的检查。

3. 了解心电图机的临床应用，提高学生的实践操作能力。

三、教学难点与重点教学难点：心电图机的操作流程及注意事项。

教学重点：心电图机的工作原理及分类、操作流程。

四、教具与学具准备教具：心电图机、投影仪、PPT课件。

学具：笔记本电脑、心电图模拟器、实训操作工具。

五、教学过程1. 引入：通过展示心电图机在临床上的应用案例，引导学生了解心电图机的重要性。

2. 理论讲解：（1）讲解心电图机的工作原理及分类。

（2）分析不同类型心电图机的特点。

3. 实践操作：（1）演示心电图机的操作流程。

（2）指导学生进行分组实践，操作心电图模拟器。

4. 例题讲解：（1）分析心电图机操作中的常见问题。

（2）讲解解决方法。

5. 随堂练习：（1）让学生互相检查操作流程是否正确。

（2）针对操作错误，进行纠正和指导。

六、板书设计1. 心电图机工作原理及分类2. 心电图机操作流程3. 注意事项七、作业设计1. 作业题目：心电图机操作流程及注意事项。

答案：参照教材和课件内容，结合课堂实践进行回答。

2. 作业题目：简述心电图机的临床应用。

答案：根据教材和课件内容，列举心电图机在临床上的应用场景。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，操作流程是否熟练。

2. 拓展延伸：（1）研究心电图机的未来发展，了解新型心电图机的特点。

（2）结合临床实际，探讨心电图机的应用前景。

重点和难点解析1. 心电图机的操作流程及注意事项。

2. 实践操作中的错误纠正和指导。

3. 心电图机的临床应用。

一、心电图机的操作流程及注意事项1. 准备工作：确保心电图机性能良好，检查导联线、电极片等附件齐全。

2. 患者准备：清洁患者胸部皮肤，粘贴电极片，连接导联线。

心电图机操作规程与使用方法

心电图机操作规程与使用方法

心电图机操作规程与使用方法本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March心电图机操作规程与使用方法一、目的要求1.熟悉心电图机的原理及分类2.掌握心电图机的使用方法与注意事项。

二、实验原理１.标准导联Ⅰ：为接连左、右臂的电位差，将左臂连于心电图机的正极，右臂连于心电图机的负极，即Ⅰ＝左臂（＋）→右臂（－）。

Ⅱ：为连接左腿和右臂的电位差，将左腿连于心电图机的正极，右臂连于心电图机的负极，即Ⅱ＝左腿（＋）→右腿（－）。

Ⅲ：为连接左退和左臂的电位差，将左腿连于心电图机的正极，左臂连于心电图机的负极，即Ⅲ＝左腿（＋）→左臂（－）。

电极安放位置：右手腕---红色，左手腕----黄色，左脚腕--绿色，右脚腕---黑色２.加压单极肢导联aVR：即加压单极右臂导联，探查电极置于右臂，连于心电图机的正极；无效电极置于左臂与左腿相连的中心电站上，再连于心电图机的负极。

aVL：即加压单极左臂导联，探查电极置于左臂，连于心电图机的正极；无效电极置于右臂与左腿相连的中心电站上，再连于心电图机的负极。

aVF：即加压单极左腿导联，探查电极置于左腿，连于心电图机的正极；无效电极置于右臂与左臂相连的中心电站上，再连于心电图机的负极。

3.单极导联Ｖ１：探查电极放在胸骨右缘第４肋间。

--红色Ｖ２：探查电极放在胸骨左缘第４肋间。

----黄色Ｖ3：探查电极放在Ｖ2 与Ｖ4连线的中点。

-----绿色Ｖ4：探查电极放在锁骨中线与第５肋间的交点上。

-----棕色Ｖ5：探查电极放在左腋前线与第５肋间的交点上。

-------黑色Ｖ6：探查电极放在左腋中线与第５肋间的交点上。

-------紫色三、实验步骤1．电源开关置于“ON”。

2．电源开关置于“AC（交流），’，此时“LINE”“T E ST”“PAPER SPEED（25mm／s）”“SENSITIVITY（l）”“STOP”，晶体灯发出亮光。

心电图机相关知识及操作流程课件精

心电图机相关知识及操作流程课件精
解决方案：检查存储卡是否已满，存储路径是否正确，设备是否有故障 提示
常见问题三及解决方案
心电图机无法启动：检查电源线和电池是否正常，重新启动机器
波形不清晰：调整增益和滤波设置，检查电极片是否正确放置
无法传输数据：检查电缆和接口是否松动或损坏，更新驱动程序或固件
常见问题四及解决方案
问题：心电图机无法正常启动 解决方案：检查电源线是否连接正 常，电源是否开启，设备是否有故障 解决方案：检查电源线是否连接正常，电源是否开启，设备是否有故障
问题：心电图机无法保存数据 解决方案：检查存储设备是否正常， 存储路径是否设置正确，数据是否过大 解决方案：检查存储设备是否正常，存储路径是否设置正确，数据是否过大
感谢观看
汇报人：XX
使用后及时关闭电源，并按照说明书要求进行机器的清洁和维护。
仪器保养维护
每次使用后应清洁心电图机 的表面，保持清洁干燥
定期检查心电图机的连接线 是否完好，如有破损应及时 更换
定期对心电图机进行除尘， 清洁散热口和过滤网
按照厂家推荐的保养方法进 行保养，确保心电图机正常
运行
异常情况处理
患者情况：如果患者出现异常症状，如胸痛、心悸、呼吸困难等，应立即 停止使用心电图机，并及时联系医生进行救治。
结束采集：完 成心电图记录 后，断开电极 线并保存数据
图像分析
图像获取：确保 心电图机正确连 接，获取清晰的 心电图图像
波形识别：识别 并记录心电图波 形，包括P波、 QRS波群、T波等
异常波形判别： 根据专业知识， 判断心电图波形 是否正常
报告书写：将分 析结果书写成报 告，记录波形变 化及诊断意见
特殊情况：心脏疾病史、手术史 等
添加标题

心电图机操作步骤课件

心电图机操作步骤课件

开始采集心电图数据
01
02
03
04
确认患者状态
确保患者处于安静状态，无剧 烈运动或情绪波动。
开始采集
按下心电图机的采集按钮，开 始连续采集心电图数据。
监测数据
密切关注心电图机的显示屏幕 ，观察心电图的变化。
记录数据
在规定时间内，记录并保存心 电图数据，以便后续分析和诊
断。
04
操作后处理
心电图数据保存与导
粘贴电极片
将电极片粘贴在患者的胸 部和脚踝上，确保紧密接 触皮肤。
连接导线
将电极片通过导线连接到 心电图机的相应接口。
心电图机参数设置
打开电源
按下心电图机的电源开关 ，启动机器。
选择模式
根据需要选择合适的模式 ，如常规心电图、动态心 电图等。
设置参数
根据患者情况和医生要求 ，设置心电图的采样频率 、增益等参数。
详细描述
首先，检查电源和电缆是否连接良好。如果电源和电缆没有问题，那么需要检查仪器内部是否存在故 障，可能需要将仪器送回维修。
使用中的注意事项
总结词
在使用心电图机时，需要注意一些事项 以确保测试结果的准确性和可靠性。
VS
详细描述
首先，确保患者没有金属饰品或珠宝，因 为它们可能会干扰心电图信号。其次，确 保电极连接良好，避免脱落或松动。此外 ，还应注意保持皮肤干燥，避免因汗水或 其他因素影响心电图质量。最后，当完成 测试后，需要将心电图记录妥善保存，以 便后续分析和处理。
患者情绪
安抚患者情绪，告知检查过程中保持 静止不动，避免影响心电图检查结果 。
电源连接与仪器开机
电源连接
将心电图机电源线插入可靠的电源插座，确保电源稳定。

心电图机操作规程及心电图的理论学习

心电图机操作规程及心电图的理论学习

了解正常心电图的生理意义，如心脏 的电兴奋传导过程等，有助于理解心 电图变化的临床意义。
正常心电图参数
心电图的参数如心率、PR间期、QT 间期等均需在正常范围内，超出范围 可能表示异常。
异常心电图的解读
异常心电图波形
掌握异常心电图波形特征，如P波、QRS波群、T波和U波等的变 化规律。
异常心电图参数
T波
代表心室的复极化过程，正常值在 0.10-0.20秒之间。
QT间期
代表心室肌细胞从开始兴奋到完全复 极化的时间，正常值在0.32-0.44秒 之间。
03
心电图的解读与诊断
正常心电图的解读
正常心电图波形
正常心电图的生理意义
正常心电图包括P波、QRS波群、T波 和U波等波形，各波形特征及正常范 围需熟练掌握。
开始记录
按下开始按钮，心电图 机将开始记录心电图。
停止记录
当心电图记录完成后， 按下停止按钮，并取下
导联线。
操作后注意事项
01
02
03
04
保存心电图
将记录下的心电图保存好，以 便后续分析和诊断。
清洁设备
使用适当的清洁剂擦拭心电图 机的外壳和导联线，保持设备
清洁。
定期校准
根据设备要求，定期对心电图 机进行校准，以确保其准确性
定期清洁心电图机的导联 线，可以使用酒精棉球轻 轻擦拭，注意避免损坏导 联线的绝缘层。
消毒
根据相关规定和标准，定 期对心电图机进行消毒处 理，可以采用紫外线消毒 或医用消毒剂擦拭。
心电图机的故障排除与维修
故障识别
熟悉常见故障的表现形式，如显 示屏不亮、导线接触不良等。
故障排除流程
遵循厂家提供的故障排除流程图， 逐步排查故障原因。

邦健6010心电图机操作培训

邦健6010心电图机操作培训

多功能
便携式
邦健6010心电图机不仅具有常规的心电图 检测功能，还可以进行动态心电图监测、 心电监护等多种功能。
该心电图机采用便携式设计，方便医护人 员在床边、急诊室、手术室等不同场景下 使用。
02 操作流程
开机与关机
开机
按下电源键，等待机器启动，自 检完成后即可开始使用。
关机
按下关机键，机器将自动保存当 前记录并退出，等待片刻即可关 闭电源。
机器出现故障，无法正常工作。
解决方法
如遇到无法解决的问题，请联系 厂家或专业维修人员进行检修。
预防措施
定期进行设备保养，避免超负荷 使用；注意设备存放环境，避免
潮湿和高温。
04 注意事项
使用前的准备
01
检查电源线是否完好， 确保电源连接稳定。
02
确认导联线未破损、无 断裂，并检查导联线的 接口是否完好。
03
确保心电图机放置在平 稳的台面上，避免剧烈 震动或移动。
04
清洁心电图机的表面， 保持清洁卫生。
操作过程中的注意事项
01
02
03
04
在操作过程中，确保导联线的 连接正确，避免出现错接或反
接的情况。
确保患者身体静止，避免剧烈 运动或移动，以免影响心电图
的准确性。
在记录心电图时，确保心电图 机处于正常工作状态，避免外
连接导联线
将导联线与心电图机 连接，确保连接牢固。
将导联线连接到患者 的胸部、四肢等部位， 确保电极片粘贴牢固。
根据需要选择合适的 导联，通常包括12个 导联。
记录心电图
选择合适的纸速和增益，以适应 不同患者和检查需求。
按下开始键开始记录心电图，确 保记录过程中无干扰和中断。

心电图机操作培训护理课件

心电图机操作培训护理课件
放大后的信号再经过滤波、描记等处理，最终在心电图纸上形成连续的心电图波形 。
心电图机的种类和用途
01
02
03
常规心电图机
用于常规心电图检查，操 作简便，适用于各级医疗 机构。
便携式心电图机
体积小巧，便于携带，适 用于床边检查和野外急救 等特殊环境。
多通道心电图机
具备多个导联通道，能够 同时记录多个部位的电生 理信号，常用于科研和教 学。
模拟操作过程中，学员需要处理一些 常见问题，如信号干扰、波形异常等 ，以提高应对突发情况的能力。
模拟心电图信号输入
提供模拟心电图信号输入，使学员能 够掌握正确的信号采集方法和技巧， 确保心电图机能够准确记录心电图波 形。
案例分析与实践
案例分析
通过分析实际病例的心电图数据 ，使学员了解心电图在临床诊断 中的应用和价值，提高对心电图
患者信息录入
核对患者信息
确认患者的身份信息，确保录入正确 的患者资料。
设置心电图参数
根据患者的年龄、性别等因素，设置 心电图的采集参数。
心电图采集
安放电极
按照标准位置安放电极，确保电极与皮肤接触良好。
开始采集
按下开始按钮，机器将自动进行心电图采集。
图像保存与传
保存心电图图像
采集完成后，应立即保存心电图图像。
的解读能力。
实践操作
在模拟病例的基础上，学员需要进 行实际的心电图机操作，掌握心电 图机的使用技巧和注意事项。
病例讨论
学员之间进行病例讨论，分享经验 和心得，加深对心电图机操作的理 解和掌握。
考核与评估
考核标准
制定详细的考核标准，对学员的 操作技能、理论知识、应对能力
等方面进行全面评估。

心电图机的使用方法和操作流程培训记录

心电图机的使用方法和操作流程培训记录

心电图机的使用方法和操作流程培训记录The use and operation of an electrocardiogram (ECG) machine are essential skills for medical professionals. 心电图机的使用和操作对于医疗专业人士来说是必不可少的技能。

Training on how to properly use and interpret ECG readings is crucial for providing quality patient care. 培训如何正确使用和解释心电图读数对于提供优质的患者护理至关重要。

First and foremost, it is important to understand the basic components of an ECG machine. 首先，了解心电图机的基本组成部分是很重要的。

This includes the electrodes, leads, cables, and the machine itself. 这包括电极、导联、电缆以及心电图机本身。

Training should cover how to properly attach the electrodes to the patient, as well as how to connect the leads to the machine. 培训应该包括如何正确地将电极贴在患者身上，以及如何连接导联到心电图机上。

Secondly, operators must be trained on the correct placement of the electrodes on the patient’s body. 其次，操作人员必须接受关于如何正确放置电极在患者身上的培训。

This is crucial for obtaining accurate readings and ensuring the ECG machine functions properly. 这对于获得准确的读数并确保心电图机正常工作至关重要。

邦健6010心电图机操作培训

邦健6010心电图机操作培训

开机/关机键 换导键 换导键 定标/复制键
邦健6010心电图机各部分的名称及功能
• •
8. MENU键
• • •
用于进入状态设置菜单进行整机的状态设定，在菜单设置 过程中，按此键可返回上级菜单或上一项目，机器处于记录状 态时该按键无效。 9. 进纸/Shift键 ① 在非设置状态下，使用折叠纸时用于进纸； ② 在英文输入状态下，用于切换字母大小写； ③ 在中文输入状态下，用于选择拼音、选择下 一行中文。 10. 模式切换键 用于记录模式在自动、手动、节律和省纸模式 之间的循环切换，机器处于记录状态时该按键无效。 11. 导联封闭/CLR键 ① 在非设置状态下，用于使导联输入快速稳定并使导联的打 印输出复位； ② 用于清除当前输入的字母以及中文。 12. 电源状态指示灯 指示当前机器的电源状态，从上到下三个指示灯分别是： 交流电源指示灯、电池指示灯和电池充电 指示灯。
折叠式记录纸的安装
安装Z型折叠记录纸时，请将记录纸按箭头方向轻轻推入纸仓。其它 步骤与卷筒式记录纸相同。装纸时，打印纸网格面向上，且有黑标一 段在下方。
电源的连接
使用交流电源情况 将心电图机所提供的三芯电源线的一头插入机器的电源插座中，另 一头插入墙上的插座中，将三芯插头的电源线与带有接地端的三芯 插座相连接，则机器就自动接地了（如图所示）。
文档资料电源的连接使用交流电源情况将心电图机所提供的三芯电源线的一头插入机器的电源插座中另一头插入墙上的插座中将三芯插头的电源线与带有接地端的三芯插座相连接则机器就自动接地了如图所示
信宜市人民医院ICU邦健6010 心电图机操作培训
邦健6010心电图机
邦健6010心电图机的主要功能特点
• 1、全数字化设计，数字滤波、自动调节基线、增益、自动切换导联； • 2、5.7英寸LCD（带背光）， 320X240分辨率，3、6、12导联显示 方式； • 3、中/英文操作菜单，可中文输入姓名、年龄、性别等，自动ID； • 4、外置SD卡海量存储不压缩的心电图数据和分析结果供回放及复制， 可与电脑联网，实现心电图数据电脑化处理； • 5、 采用高分辨率热点阵记录器，打印心电波形、导联系统、走纸速 度、增益、滤波、ID、日期、时间、患者信息； • 6、十二导心电信号同步采集，手动/自动3、3＋1（节律）、6及节律 分析，省纸模式8种打印模式； • 7、具有强大的分析功能，可做详细的心电分析、R-R间期分析、节 律分析等； • 8、配备USB网络接口，可实现联网功能

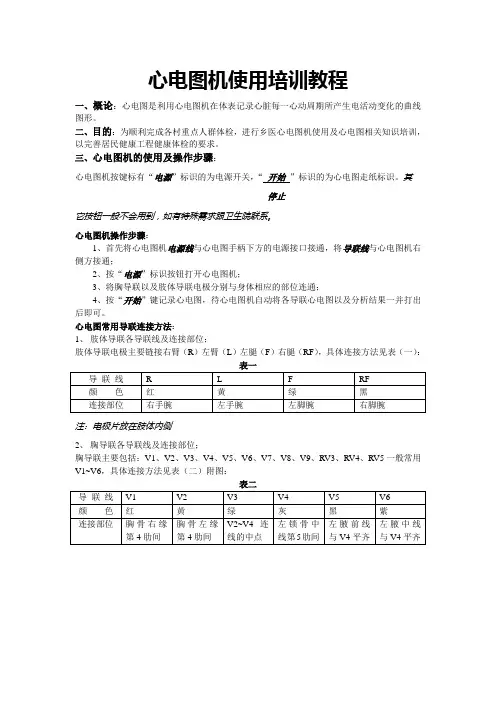

心电图机使用培训教程

心电图机使用培训教程

心电图机使用培训教程
一、概论：心电图是利用心电图机在体表记录心脏每一心动周期所产生电活动变化的曲线图形。

二、目的：为顺利完成各村重点人群体检，进行乡医心电图机使用及心电图相关知识培训，以完善居民健康工程健康体检的要求。

三、心电图机的使用及操作步骤：
心电图机按键标有“电源”标识的为电源开关，“开始”标识的为心电图走纸标识。

其
停止
它按钮一般不会用到，如有特殊需求跟卫生院联系。

心电图机操作步骤：
1、首先将心电图机电源线与心电图手柄下方的电源接口接通，将导联线与心电图机右侧方接通；
2、按“电源”标识按钮打开心电图机；
3、将胸导联以及肢体导联电极分别与身体相应的部位连通；
4、按“开始”键记录心电图，待心电图机自动将各导联心电图以及分析结果一并打出后即可。

心电图常用导联连接方法：
1、肢体导联各导联线及连接部位；
肢体导联电极主要链接右臂（R）左臂（L）左腿（F）右腿（RF），具体连接方法见表（一）：
表一
2、胸导联各导联线及连接部位；
胸导联主要包括：V1、V2、V3、V4、V5、V6、V7、V8、V9、RV3、RV4、RV5一般常用V1~V6，具体连接方法见表（二）附图：
表二。

心电图机的操作培训课件

心电图机的操作培训课件

由右上肢到右下肢、顺时针分别连接：
红
黄
绿
黑
胸前导联
V1： 红色-胸骨右缘第四肋间 V2： 黄色-胸骨左缘第四肋间
V3： 绿色-V2与V4连线中点 V4： 茶色-左锁骨中线第五肋间相交处 V5： 黑色-左腋前线第五肋间与V4平行
V6： 紫色-左腋中线第五肋间与V4平行
1/17/2021
心电图机的操作
12
1/17/2021
心电图机的操作
9
检查准备
➢ 核对医嘱，提前评估病人的皮肤状况、合作程度和心理状况。
➢ 患者平静时或休息片刻后，取平躺仰卧位，最好避免饱餐后、饮用刺 激性饮料和食物或吸烟后检查。
➢ 做好解释，尤其是初试者，消除紧张心理。嘱受检者在检查时确保： 无手机、手表等电、磁、金属物品与患者接触， 四肢平放 、肌肉放 松，身体不要移动保持平静呼吸，不可以讲话，丝袜、衣裤会引起导 电不良，要暴露受检者手腕、双下肢内侧，松解衣扣。
连接胸导联注意点
胸骨的宽度因人而异，大约 在4cm左右。在胸骨两侧第四 肋间安放V1、V2时注意二者 的间距。
1/17/2021
心电图机的操作
13
心电图机操作流程
接通电源，功能选择静态心电图检查 1、 开机。 2 、按定标，走纸速度等键。横轴定标时间：走纸速度25mm/s、纵轴定
标电压10mm/mv（1mm=0.1mv）。 3 、检查描笔的位置，调针至心电图纸正中。 4、 按开始键开始描记心电图。
1/17/2021
心电图机的操作
20
十二导心电图
1/17/2021
心电图机的操作
21
注意事项
5.当心电图波形与患者的病情特征不相符合时，应选择其它检查方法来 帮助诊断。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信宜市人民医院ICU邦健6010 心电图机操作培训
邦健6010心电图机
邦健6010心电图机的主要功能特点
• 1、全数字化设计，数字滤波、自动调节基线、增益、自动切换导联； • 2、5.7英寸LCD（带背光）， 320X240分辨率，3、6、12导联显示 方式； • 3、中/英文操作菜单，可中文输入姓名、年龄、性别等，自动ID； • 4、外置SD卡海量存储不压缩的心电图数据和分析结果供回放及复制， 可与电脑联网，实现心电图数据电脑化处理； • 5、 采用高分辨率热点阵记录器，打印心电波形、导联系统、走纸速 度、增益、滤波、ID、日期、时间、患者信息； • 6、十二导心电信号同步采集，手动/自动3、3＋1（节律）、6及节律 分析，省纸模式8种打印模式； • 7、具有强大的分析功能，可做详细的心电分析、R-R间期分析、节 律分析等； • 8、配备USB网络接口，可实现联网功能
注 意： 导电膏涂层应相互分开，胸电极不要相互接触，避免短路。如果没有导电膏，短时检测心 电图，可用75%酒精将每个电极安装部位清洗干净，并立即将相应电极接上，以确保该电 极接触部位有适度湿润。请不要用生理盐水代替导电膏，以防止腐蚀电极。
电极与连线颜色对照表
导联法及系统图
导联脱落指示
本仪器随时检查导联连接状态，若检测到导联脱落时，即在相对应的导 联位置显示脱落的导联代码。屏幕的显示内容如下图所示：
注 意： 将随机附件中的接地线的一端连接本机的接地柱，另一端连接大地， 可加强本机接地的可靠性。切不可利用水管或其它管道作为地线使 用，否则仪器的第一级安全措施无效，病人可能会有触电的危险。
导联线的连接
如下图所示：将随机附件中的导联线连接到机器导联接口上并锁紧螺丝
注 意： – 除指定使用随机提供的专用导联线外，不要使用其它型号的任何 导联线。 – 导联接口除了用于连接心电信号输入口外，不要用作其它目的。
电源线
外接地线
当机器与其他医用设备一起使用时，请使用随机所提供的外接地线， 将心电图机的接地端子与其它机器相同的接地端子端相连接，这是 为了防止被检查者触电。若其它设备中一旦有漏电流时，可将其引 入地而起到保护作用。
电源的连接
使用电池情况 当需要使用电池供电工作时，机器内已安装有充电电池，无须用户 再重新安装，使用时先检查电池的电量和状态是否良好。
邦健6Байду номын сангаас10心电图机各部分的名称及功能
• • • • • •
•
用于机器的开/关机，长按3秒以上可强制关机。 在非设置状态下，用于导联切换； 在非设置状态下，用于导联切换； ① 在记录状态下按此键可打印1mV定标波形，以了解当前的灵 敏度状态； ② 用于复制当前被检查者的心电图并自动储存。 5. 记录/停止记录键 在各种记录模式下，用于开始记录或停止记录心电图波形。 6. 飞梭 ① 用于切换模式、走纸速度、灵敏度和滤波器状态； ② 在菜单设置状态下用于移动菜单或改变当前菜单项的内容； ③ 在结果分析时选择是否打印分析结果、打印代表心搏、数 据保存和直接返回。 7. Enter键 ① 用飞梭切换模式、走纸速度、灵敏度和滤波器状态时，确定 当 前的输入；② 在菜单设置时，确定当前的输入； ③ 在结果 分析时，确定当前的输入。 1. 2. 3. 4.
四肢电极连接
四肢电极应装于双手双脚的柔软皮肤上。先用酒精清洗电极 安装部位的皮肤。然后在清洗后的皮肤上涂少量的导电膏。 四肢电极的接法为（如下图所示）： R（RA）接右手； L（LA）接左手； RF（RL）接右腿； F（LL）接左腿。
胸部电极安装
用酒精清洗安装电极部位的胸部皮肤，将导电膏涂在该部位大约25mm 直径的范围和胸电极吸碗的边缘上，按压胸电极的吸球，将胸电极吸附 于V1～V6位置。 胸电极的接法如下面图示。 C1（V1）：胸骨右缘第四胁间隙； C2（V2）：胸骨左缘第四胁间隙； C3（V3）：C2与C4连线中点； C4（V4）：左胸骨第五胁间与锁骨中线的交点； C5（V5）：左腋前线与C4同一水平线； C6（V6）：左腋中线与C4同一水平线。
开机/关机键 换导键 换导键 定标/复制键
邦健6010心电图机各部分的名称及功能
• •
8. MENU键
• • •
用于进入状态设置菜单进行整机的状态设定，在菜单设置 过程中，按此键可返回上级菜单或上一项目，机器处于记录状 态时该按键无效。 9. 进纸/Shift键 ① 在非设置状态下，使用折叠纸时用于进纸； ② 在英文输入状态下，用于切换字母大小写； ③ 在中文输入状态下，用于选择拼音、选择下 一行中文。 10. 模式切换键 用于记录模式在自动、手动、节律和省纸模式 之间的循环切换，机器处于记录状态时该按键无效。 11. 导联封闭/CLR键 ① 在非设置状态下，用于使导联输入快速稳定并使导联的打 印输出复位； ② 用于清除当前输入的字母以及中文。 12. 电源状态指示灯 指示当前机器的电源状态，从上到下三个指示灯分别是： 交流电源指示灯、电池指示灯和电池充电 指示灯。
记录纸的选择及安装
• 热敏记录纸—112mm×27m卷筒纸
• 热敏记录纸—112mm×140mm×20m折叠纸
卷筒式记录纸安装方法
• ① 如下图所示，沿箭头方向按下开启按钮，纸仓门自动打开。
• ② 如下图所示，拉住记录纸的自由边将记录纸滚入纸仓(图A)，记录 纸对齐纸仓门的限位槽后按箭头所示方向关上纸仓门（图B）。
导联脱落时，该导联波形不显示，按“记录”键无效，应根据提示的信 息松 脱的电极或电极导联，并重新连接电极或电极导联。
心电图记录操作
要进行心电图记录，必须选择记录模式（操作方式），本机提供了自动 记录和手动记录两种方法共8种记录模式，下图给出了记录模式的结构。
自动记录方式
自 动6道 本机器出厂默认的记录模式为“自动6道”模式， 液晶显示屏显示整机工作状态；，如下图示：
邦健6010心电图机各部分的名称及功能
1 2 3 4 5
6
7
• • • • • • •
1. 电池仓 2. SD卡插槽 3. USB接口
4. LAN接口 5. 输入、输出插座
6.接地端子 7.电源插座
内装高性能可充电锂电池（14.8V/2200mAh）。 识别并读取SD卡。 与计算机进行通讯，将心电图数据和分析结果传送至计算 机，利用计算机进行心电图数据的存档和管理，便于临床研 究和组织教学、培训。 网络连接功能。 可输入和描记脉搏、心音等外接信号；可将心电信号输出到 示波器或其他仪器（即使操作处于准备时也有被选择导联的心 电信号输出）。 连接等电位接地线。 连接交流电源线。
导联线 导联接口
操作细节
开 机 如下图所示按下仪器操作按键 (ON/OFF)键，电源指示灯亮，
机器进入开机初始化状态
待机器进入系统，当液晶显示器出现以下的初始画面时，表明本机已 准备就绪，可以开始进行操作。
电极的连接
• 电极的安装是能否记录准确的心电图的重 要一环，请注意确保电极接触良好。新旧 电极或可重复使用的电极与一次性使用电 极不能同时使用。不同类型电极一起使用， 会严重影响心电图的记录。电极或导联插 头不可接触其他表面或导体，如金属床等。 更新电极时要全部一起更换。
“简单分析报告”如下图所示：
其他记录方式
• • • • • • • 自 动3道 自 动3＋1道 省纸模式 节律模式 手动方式 手 动3道 手 动3＋1道
谢谢！
折叠式记录纸的安装
安装Z型折叠记录纸时，请将记录纸按箭头方向轻轻推入纸仓。其它 步骤与卷筒式记录纸相同。装纸时，打印纸网格面向上，且有黑标一 段在下方。
电源的连接
使用交流电源情况 将心电图机所提供的三芯电源线的一头插入机器的电源插座中，另 一头插入墙上的插座中，将三芯插头的电源线与带有接地端的三芯 插座相连接，则机器就自动接地了（如图所示）。
邦健6010心电图机各部分的名称及功能
• 1. 纸仓门开启按钮 按下开启按钮纸仓门自动打开，放置或取出 记录纸（手指通过仪器底面的腰形孔可方便顶出记录纸）。 • 2. 记录器 安装记录纸，打印清晰心电波形及相关的文字信 息。 • 3. 导联接口 连接导联线。 • 4. 液晶显示器 显示被检查者心电图，病人信息及设备状态。 • 5. 操作按钮 控制仪器的操作和进行信息的输入。 • 6. 提手 提手翻起即可方便提携仪器。
通过心率的显示大致观察导联的心电波形是否稳定。必要时可按“导联封闭键”使各导联的波形快速稳定； a. 按键（模式切换键）或按下“Enter”键出现闪烁的黑标选中记录模式时，再按下“Enter”键，黑标不闪烁，此 时可转动飞梭来改变记录模式，比如“手动6道”、“自动3道”、“手动3道”、“自动3＋1道”、“手 动3＋1道”、“节律分析”和“省纸模式”； b. 按下“Enter”键出现闪烁的黑标并转动飞梭来移动闪烁的黑标至走纸速度，再按下“Enter”键，黑标不闪烁， 此时可转动飞梭来改变走纸速度，走纸速度有6档可供选择：5mm/s、6.25 mm/s、10 mm/s、12.5 mm/s、 25 mm/s和50 mm/s； c. 按下“Enter”键出现闪烁的黑标并转动飞梭来移动闪烁的黑标至滤波器设置状态，再按下“Enter”键，黑 标不闪烁，此时可转动飞梭来改变滤波器状态，滤波器状态有4种：0.05-150Hz、H50 d、H50 d 75Hz、 H50 d 35Hz； d.按键（记录/停止记录键）开始记录，“”，“”符号显示采集记录或准备状态，正在记录的导联其导联码反白 显示，如下图示：
心电波形记录结束时，机器系统进行自动分析，分析结束后显示测量结果。
如上图示，在分析结果画面，可选择“简单分析报告”、“详细分析结果”、 “打印代 表心搏”、“直接返回”、“数据保存”和“数据传送”。可转动飞梭来移动选 择框至各 项，按“Enter”键即可进行相应的操作。
六通道标准心电图波形记录图例：
