邦健心电图机操作培训(2)课件

  • 格式：ppt
  • 大小：2.63 MB
  • 文档页数：40

下载文档原格式

  / 40

合集下载

心电图机操作ppt课件

心电图机操作ppt课件
正常心电图：P波顺序出现，正向传导，Ⅰ、Ⅱ、avF导联 P波直立，avR导联倒置，P-R间期在0.12-0.20s，心率在 60-100次/分；P时间正常为0.11s，电压：肢导0.25mv， 胸导0.15mv，P波之后继有QRS-T波群出现；QRS波群的正 常时限为0.06-0.10s；S-T无异常升高或下降；T波与QRS 波群方向一致
Page 14
心电图机操作流程
接通电源，功能选择静态心电图检查 1、 开机。 2 、按定标，走纸速度等键。横轴定标时间：
走纸速度25mm/s、纵轴定标电压 10mm/mv。 3 、检查描笔的位置，调针至心电图纸正中。 4、 按开始键开始描VL、aVF、V1、V2、V3、V4、 V5、V6、 导联的顺序描记心电图。完成录图。
参考意义）对心肌的影响，并可观察其变化作为治疗的参考。
Page 4
Page 5
电极 导线
胸导 联球
主 机 肢体导 联夹
Page 6
热敏 记录 纸
环境准备
➢ 保持室内温度需18-22摄氏度，防止寒战。安静，屏风 遮挡。
➢ 检查床不宜过窄，需大于80厘米，以免因为肌紧张而 产生干扰，如床的一侧靠墙，要确保墙内无电线穿行。
由于心电图机诊断技术成熟、可靠、操作简便，价格适 中，对病人无损伤等优点，已成为各级医院中最普及的医 用电子仪器之一。
总结：心电图是心肌产生电位变化的体表记录。
Page 2
心电图机原理
心电生理活动在人体表面产生微弱的 低频变化的电位，变化的电位同心脏 活动有着密切的联系。我们不能对这 种变化的电位进行直接的分析，而是 通过心电图机以不同的导联拾取这种 变化的电位差即心电信号，经过放大 并在时间轴上展开，形成心电图，对 心电图波形进行分析，了解心脏的活 动情况，为临床上对心脏疾病的诊断 提供重要的依据。

心电图机操作课件20230823114213.

心电图机操作课件20230823114213.

心电图机操作课件20230823114213.一、教学内容1. 心电图机的工作原理及分类2. 心电图机的操作流程及注意事项二、教学目标1. 理解心电图机的工作原理，掌握不同类型心电图机的特点。

2. 学会操作心电图机，并能正确进行心电图的检查。

3. 了解心电图机的临床应用，提高学生的实践操作能力。

三、教学难点与重点教学难点：心电图机的操作流程及注意事项。

教学重点：心电图机的工作原理及分类、操作流程。

四、教具与学具准备教具：心电图机、投影仪、PPT课件。

学具：笔记本电脑、心电图模拟器、实训操作工具。

五、教学过程1. 引入：通过展示心电图机在临床上的应用案例，引导学生了解心电图机的重要性。

2. 理论讲解：（1）讲解心电图机的工作原理及分类。

（2）分析不同类型心电图机的特点。

3. 实践操作：（1）演示心电图机的操作流程。

（2）指导学生进行分组实践，操作心电图模拟器。

4. 例题讲解：（1）分析心电图机操作中的常见问题。

（2）讲解解决方法。

5. 随堂练习：（1）让学生互相检查操作流程是否正确。

（2）针对操作错误，进行纠正和指导。

六、板书设计1. 心电图机工作原理及分类2. 心电图机操作流程3. 注意事项七、作业设计1. 作业题目：心电图机操作流程及注意事项。

答案：参照教材和课件内容，结合课堂实践进行回答。

2. 作业题目：简述心电图机的临床应用。

答案：根据教材和课件内容，列举心电图机在临床上的应用场景。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，操作流程是否熟练。

2. 拓展延伸：（1）研究心电图机的未来发展，了解新型心电图机的特点。

（2）结合临床实际，探讨心电图机的应用前景。

重点和难点解析1. 心电图机的操作流程及注意事项。

2. 实践操作中的错误纠正和指导。

3. 心电图机的临床应用。

一、心电图机的操作流程及注意事项1. 准备工作：确保心电图机性能良好，检查导联线、电极片等附件齐全。

2. 患者准备：清洁患者胸部皮肤，粘贴电极片，连接导联线。

心电图机的操作培训课件

心电图机的操作培训课件

由右上肢到右下肢、顺时针分别连接：
红
黄
绿
黑
胸前导联
V1： 红色-胸骨右缘第四肋间 V2： 黄色-胸骨左缘第四肋间
V3： 绿色-V2与V4连线中点 V4： 茶色-左锁骨中线第五肋间相交处 V5： 黑色-左腋前线第五肋间与V4平行
V6： 紫色-左腋中线第五肋间与V4平行
1/17/2021
心电图机的操作
12
1/17/2021
心电图机的操作
9
检查准备
➢ 核对医嘱，提前评估病人的皮肤状况、合作程度和心理状况。
➢ 患者平静时或休息片刻后，取平躺仰卧位，最好避免饱餐后、饮用刺 激性饮料和食物或吸烟后检查。
➢ 做好解释，尤其是初试者，消除紧张心理。嘱受检者在检查时确保： 无手机、手表等电、磁、金属物品与患者接触， 四肢平放 、肌肉放 松，身体不要移动保持平静呼吸，不可以讲话，丝袜、衣裤会引起导 电不良，要暴露受检者手腕、双下肢内侧，松解衣扣。
连接胸导联注意点
胸骨的宽度因人而异，大约 在4cm左右。在胸骨两侧第四 肋间安放V1、V2时注意二者 的间距。
1/17/2021
心电图机的操作
13
心电图机操作流程
接通电源，功能选择静态心电图检查 1、 开机。 2 、按定标，走纸速度等键。横轴定标时间：走纸速度25mm/s、纵轴定
标电压10mm/mv（1mm=0.1mv）。 3 、检查描笔的位置，调针至心电图纸正中。 4、 按开始键开始描记心电图。
1/17/2021
心电图机的操作
20
十二导心电图
1/17/2021
心电图机的操作
21
注意事项
5.当心电图波形与患者的病情特征不相符合时，应选择其它检查方法来 帮助诊断。

心电图机的使用ppt演示文稿

心电图机的使用ppt演示文稿

V5 V4水平与腋前线交点 V6 V4水平与腋中线交点
第18页，共55页。
连接胸导联注意点
➢ 胸骨的宽度因人而异， 大约在4cm左右。在胸 骨两侧第四肋间安放 V1、V2时注意二者的 间距。
第19页，共55页。
心电图机操作流程
➢ 在开始检查前须确认仪器、患者的状态没有问题，电极之间是否互相
接触（特别胸部）。安装状态是否正常。患者是否紧张，才可以开始
➢ 弯盘、手消液
第12页，共55页。
受检者准备
1、详细阅读申请单，提前评估病人的皮肤状况、合作程度和心理 状况。
2、患者平静时或休息片刻后，取平躺仰卧位，最好避免饱餐后、
饮用刺激性饮料和食物或吸烟后检查.
3、做好解释，尤其是初试者，消除紧张心理。
第13页，共55页。
受检者准备
4、嘱受检者在检查时确保：无手机、手表等电、磁、金属物品
与患者接触， 四肢平放 、肌肉放松，身体不要移动
5、保持平静呼吸，不可以讲话，丝袜、衣裤会引起导电不 良，要暴露受检者手腕、双下肢内侧，松解衣扣。
第14页，共55页。
皮肤的准备
➢ 在受检者两手腕关节内侧上3cm，及两内踝上3cm处，酒
精棉球擦拭皮肤，安放四肢电极
➢ 在心前区导联V1-V6相应部位用酒精棉球擦拭，安放电极
绿色（RL）右侧肋弓处；
棕色（V）心前区V1-V6任何位置
推荐的电极的位置
第50页，共55页。
心电监护仪操作流程
动脉符号对准 动脉血管
5.正确判断动脉搏动，连 接血压袖带 使被测肢体
与心脏处于同一水平，伸 肘并稍外展，将袖带平整 缠于上臂中部，松紧以能 放一指为宜，袖带下缘应 距肘窝2-3cm,

心电图机操作步骤课件

心电图机操作步骤课件

开始采集心电图数据
01
02
03
04
确认患者状态
确保患者处于安静状态，无剧 烈运动或情绪波动。
开始采集
按下心电图机的采集按钮，开 始连续采集心电图数据。
监测数据
密切关注心电图机的显示屏幕 ，观察心电图的变化。
记录数据
在规定时间内，记录并保存心 电图数据，以便后续分析和诊
断。
04
操作后处理
心电图数据保存与导
粘贴电极片
将电极片粘贴在患者的胸 部和脚踝上，确保紧密接 触皮肤。
连接导线
将电极片通过导线连接到 心电图机的相应接口。
心电图机参数设置
打开电源
按下心电图机的电源开关 ，启动机器。
选择模式
根据需要选择合适的模式 ，如常规心电图、动态心 电图等。
设置参数
根据患者情况和医生要求 ，设置心电图的采样频率 、增益等参数。
详细描述
首先，检查电源和电缆是否连接良好。如果电源和电缆没有问题，那么需要检查仪器内部是否存在故 障，可能需要将仪器送回维修。
使用中的注意事项
总结词
在使用心电图机时，需要注意一些事项 以确保测试结果的准确性和可靠性。
VS
详细描述
首先，确保患者没有金属饰品或珠宝，因 为它们可能会干扰心电图信号。其次，确 保电极连接良好，避免脱落或松动。此外 ，还应注意保持皮肤干燥，避免因汗水或 其他因素影响心电图质量。最后，当完成 测试后，需要将心电图记录妥善保存，以 便后续分析和处理。
患者情绪
安抚患者情绪，告知检查过程中保持 静止不动，避免影响心电图检查结果 。
电源连接与仪器开机
电源连接
将心电图机电源线插入可靠的电源插座，确保电源稳定。

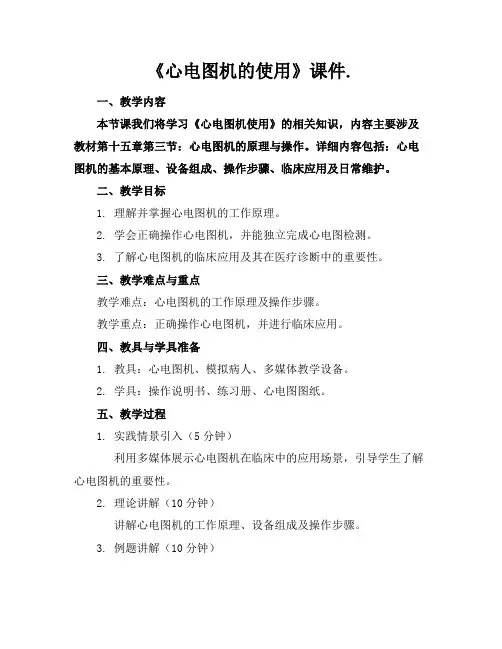

《心电图机的使用》课件.

《心电图机的使用》课件.

《心电图机的使用》课件.一、教学内容本节课我们将学习《心电图机使用》的相关知识，内容主要涉及教材第十五章第三节：心电图机的原理与操作。

详细内容包括：心电图机的基本原理、设备组成、操作步骤、临床应用及日常维护。

二、教学目标1. 理解并掌握心电图机的工作原理。

2. 学会正确操作心电图机，并能独立完成心电图检测。

3. 了解心电图机的临床应用及其在医疗诊断中的重要性。

三、教学难点与重点教学难点：心电图机的工作原理及操作步骤。

教学重点：正确操作心电图机，并进行临床应用。

四、教具与学具准备1. 教具：心电图机、模拟病人、多媒体教学设备。

2. 学具：操作说明书、练习册、心电图图纸。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示心电图机在临床中的应用场景，引导学生了解心电图机的重要性。

2. 理论讲解（10分钟）讲解心电图机的工作原理、设备组成及操作步骤。

3. 例题讲解（10分钟）通过模拟病人，演示心电图机的操作过程，并讲解心电图结果的解读。

4. 随堂练习（15分钟）学生分组操作心电图机，进行实践练习，教师巡回指导。

5. 互动讨论（10分钟）学生分享操作心得，讨论遇到的问题及解决方法。

六、板书设计1. 心电图机工作原理2. 心电图机操作步骤3. 心电图结果的解读4. 心电图机的临床应用七、作业设计1. 作业题目：请根据所学内容，简述心电图机的工作原理及操作步骤。

答案：心电图机工作原理是利用电极片采集心脏电生理信号，经过放大、滤波等处理，显示在心电图纸或屏幕上。

操作步骤包括：连接电源、检查设备、粘贴电极片、启动设备、调整参数、打印或保存心电图结果。

2. 作业题目：请结合临床实际，说明心电图机的应用场景。

答案：心电图机主要用于心脏病的诊断、监测和评估，如心肌梗死、心律失常、心脏负荷试验等。

八、课后反思及拓展延伸1. 反思：本节课学生掌握了心电图机的基本操作，但部分学生对心电图结果的解读仍存在困难，需要在后续教学中加强训练。

心电图机操作步骤课件

心电图机操作步骤课件

2
心电图工作，包括电源、显示屏、按键等
02
准备心电图纸和导联线，确保导联线连接正确
03
清洁患者皮肤，去除油脂和汗液，保持皮肤干燥
04
准备心电图记录纸，调整记录纸的位置和速度，确保记录清晰完整
操作步骤
01
打开心电图机，检查电源 和设备是否正常
03
调整心电图机的参数设置， 如采样率、滤波器等
心电图机的工作原理：通过电极采集心脏的电信号，经过 放大、滤波、数字化处理后，在显示器上显示心电图波形。
心电图的分析方法：通过观察心电图波形的形态、幅度、 频率等特征，分析心脏的生理功能和病理变化。
心电图的诊断价值：心电图是诊断心脏疾病的重要手段， 可以诊断各种心律失常、心肌缺血、心肌梗死等疾病。
心电图的应用范围：心电图广泛应用于临床诊断、手术监 护、运动医学、航天医学等领域。
05
启动心电图机，开始记录 心电图
07
关闭心电图机，整理设备， 完成操作步骤
02
连接心电图导联线，确保 导联线连接正确
04
放置心电图电极，确保电 极位置正确
06
结束记录后，保存心电图 数据，并打印心电图报告
谢谢
心电图的应用：诊断心律失常、心肌缺血、心肌 梗死等心脏疾病
心电图机的工作原理
心电图机通过电极片采集人体心
01
脏的电信号 电信号经过放大、滤波、数字化
02
处理后，形成心电图波形 心电图机将心电图波形显示在屏
03
幕上，供医生诊断 心电图机还可以存储、打印心电
04
图数据，方便医生分析和保存
心电图的分析方法
心电图机操作步骤课件
演讲人
目录
01. 心电图机的基本原理 02. 心电图机的操作步骤

心电图机操作图解PPT[优选版]

心电图机操作图解PPT[优选版]
心电图导联：即心电图机上的一些线路装置，肢导联的导线有红、 黄、绿、黑4种颜色。红色连接右上肢；黄色连接左上肢；绿色 连接左下肢；黑色连接右下肢。目前临床上常用的有：
㈠肢导联：有双极肢导联和加压单极肢导联两种。 1、双极肢导联（标准导联）：有Ⅰ、Ⅱ、Ⅲ三个。 2、加压单极肢导联：有avR、avL、avF三个。
㈡胸导联：有V1～V6共六个。即： V1：在胸骨右缘第四肋间隙； V2：在胸骨左缘第四肋间隙； V3：在V2与V4连线的中点； V4：在左锁中线与第五间隙的交点； V5：在左腋前线与V4同一水平上的交点； V6：在左腋中线与V4同一水平上的交点
具有起搏抑制电路，可对使用心脏起搏器患者作 心电图检查。
5．调节基线旋动基线调节钮，使基线位于适当位置。 电源可用交流或内装的充电式电池,或内装的充电式电池。 按所用心电图机之规定，正确连接导联线。
电源可用交流或内装的充电式电池,或内装的充电式电池。
仪器简介
电源可用交流或内装的充电式电池,或内装的充 电式电池。
由于具有交流干扰滤波器、肌电滤波器，不即 使在测定环境良的场所，或对高度紧张的患者 也能够进行测定。
导联：
输入电流： 耐极化电压: 定标电压: 干扰抑制:
灵敏度控制:
移位幅度与线性： 走纸速度： 滞后误差： 记录纸尺寸： 交流电源： 直流电源（电池）： 充电时间： 功率：
标准12导联，I、II、III、aVR、aVL、 aVF、V1~V6
<1 x 10 A
300mV
1mV “HUM”(交流干扰抑制)50Hz-20dB “EMG”（肌电抑制）35Hz<-3dB、 45Hz>-3dB “2”（20mm/mV）、“1”(10mm/mV)、 “1/2”(5mm/mV) ± 20mm ≤ ±10% 25mm/s ±5%、5mm/s±5%
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
律分析等； • 8、配备USB网络接口，可实现联网功能
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
邦健6010心电图机各部分的名称及功能 6
1
4
5
2
3
• 1. 纸仓门开启按钮 按下开启按钮纸仓门自动打开，放置或取出 记录纸（手指通过仪器底面的腰形孔可方便顶出记录纸）。
• 2. 记录器 息。
电源的连接
使用交流电源情况 将心电图机所提供的三芯电源线的一头插入机器的电源插座中，另 一头插入墙上的插座中，将三芯插头的电源线与带有接地端的三芯 插座相连接，则机器就自动接地了（如图所示）。
电源线
外接地线
当机器与其他医用设备一起使用时，请使用随机所提供的外接地线， 将心电图机的接地端子与其它机器相同的接地端子端相连接，这是 为了防止被检查者触电。若其它设备中一旦有漏电流时，可将其引 入地而起到保护作用。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
电源的连接
使用电池情况 当需要使用电池供电工作时，机器内已安装有充电电池，无须用户 再重新安装，使用时先检查电池的电量和状态是否良好。
注 意： 将随机附件中的接地线的一端连接本机的接地柱，另一端连接大地， 可加强本机接地的可靠性。切不可利用水管或其它管道作为地线使 用，否则仪器的第一级安全措施无效，病人可能会有触电的危险。
可与电脑联网，实现心电图数据电脑化处理； • 5、 采用高分辨率热点阵记录器，打印心电波形、导联系统、走纸速
度、增益、滤波、ID、日期、时间、患者信息； • 6、十二导心电信号同步采集，手动/自动3、3＋1（节律）、6及节律
分析，省纸模式8种打印模式； • 7、具有强大的分析功能，可做详细的心电分析、R-R间期分析、节
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
邦健6010心电图机的主要功能特点
• 1、全数字化设计，数字滤波、自动调节基线、增益、自动切换导联； • 2、5.7英寸LCD（带背光）， 320X240分辨率，3、6、12导联显示
方式； • 3、中/英文操作菜单，可中文输入姓名、年龄、性别等，自动ID； • 4、外置SD卡海量存储不压缩的心电图数据和分析结果供回放及复制，
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
折叠式记录纸的安装
安装Z型折叠记录纸时，请将记录纸按箭头方向轻轻推入纸仓。其它 步骤与卷筒式记录纸相同。装纸时，打印纸网格面向上，且有黑标一 段在下方。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
安装记录纸，打印清晰心电波形及相关的文字信
• 3. 导联接口
连接导联线。
• 4. 液晶显示器
显示被检查者心电图，病人信息及设备状态。
• 5. 操作按钮
控制仪器的操作和进行信息的输入。
• 6. 提手
提手翻起即可方便提携仪器。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
邦健6010心电图机各部分的名称母以及中文。
• 12. 电源状态指示灯 指示当前机器的电源状态，从上到下三个指示灯分别是：
交流电源指示灯、电池指示灯和电池充电 指示灯。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
记录纸的选择及安装
• 热敏记录纸—112mm×27m卷筒纸
1
2
34
5
6
7
• 1. 电池仓
内装高性能可充电锂电池（14.8V/2200mAh）。
• 2. SD卡插槽
识别并读取SD卡。
• 3. USB接口
与计算机进行通讯，将心电图数据和分析结果传送至计算
机，利用计算机进行心电图数据的存档和管理，便于临床研
究和组织教学、培训。
• 4. LAN接口
网络连接功能。
• 5. 输入、输出插座 可输入和描记脉搏、心音等外接信号；可将心电信号输出到
• 热敏记录纸—112mm×140mm×20m折叠纸
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
卷筒式记录纸安装方法
• ① 如下图所示，沿箭头方向按下开启按钮，纸仓门自动打开。
• ② 如下图所示，拉住记录纸的自由边将记录纸滚入纸仓(图A)，记录 纸对齐纸仓门的限位槽后按箭头所示方向关上纸仓门（图B）。
• 2. 换导键
在非设置状态下，用于导联切换；
• 3. 换导键
在非设置状态下，用于导联切换；
• 4. 定标/复制键
① 在记录状态下按此键可打印1mV定标波形，以了解当前的灵
敏度状态； ② 用于复制当前被检查者的心电图并自动储存。
• 5. 记录/停止记录键 在各种记录模式下，用于开始记录或停止记录心电图波形。
① 在非设置状态下，使用折叠纸时用于进纸；
② 在英文输入状态下，用于切换字母大小写；
③ 在中文输入状态下，用于选择拼音、选择下
一行中文。
• 10. 模式切换键
用于记录模式在自动、手动、节律和省纸模式
之间的循环切换，机器处于记录状态时该按键无效。
• 11. 导联封闭/CLR键 ① 在非设置状态下，用于使导联输入快速稳定并使导联的打
• 6. 飞梭
① 用于切换模式、走纸速度、灵敏度和滤波器状态；
② 在菜单设置状态下用于移动菜单或改变当前菜单项的内容；
③ 在结果分析时选择是否打印分析结果、打印代表心搏、数
据保存和直接返回。
• 7. Enter键
① 用飞梭切换模式、走纸速度、灵敏度和滤波器状态时，确定
当 前的输入；② 在菜单设置时，确定当前的输入； ③ 在结果
示波器或其他仪器（即使操作处于准备时也有被选择导联的心
电信号输出）。
• 6.接地端子
连接等电位接地线。
• 7.电源插座
连接交流电源线。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
邦健6010心电图机各部分的名称及功能
• 1. 开机/关机键
用于机器的开/关机，长按3秒以上可强制关机。
分析时，确定当前的输入。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
邦健6010心电图机各部分的名称及功能
• 8. MENU键
用于进入状态设置菜单进行整机的状态设定，在菜单设置
过程中，按此键可返回上级菜单或上一项目，机器处于记录状
态时该按键无效。
• 9. 进纸/Shift键
