最新国家开放大学电大《电工电子技术》机考任务4试题及答案一、选择题（每小题5分，共40分）1.图1-1所示的电路中，电流I为（）。

B.5 A2.图1-2所示电路中，电压Uab的数值是（）。

B.10V3.图1-3所示的电路中，电流表的正、负接线端用“+”、“?”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（）正确。

A.I1=10 A，U=12 V4.图1-4所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。

B.5，35.用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（）。

B.短路，开路6.已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）D.电阻7.在RLC串联电路中，如果调大电感，则电路（）。

B.感性增强8.在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（）。

A.0A二、判断题（每小题5分，共40分）9.电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

对10.两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。

对11.基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

错12.叠加定理是用来分析计算线性电路中的电压、电流和功率的。

错13.在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。

对14.电感元件具有通高频、阻低频的特性；电容元件具有通低频、阻高频的特性。

错15.因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。

错16.由对称三相电路有功功率P=3UPIPcosφ=对3ULILcosφ可知，相位差φ既是相电压和相电流间的相位差，也是线电压和线电流的相位差。

可编辑修改精选全文完整版

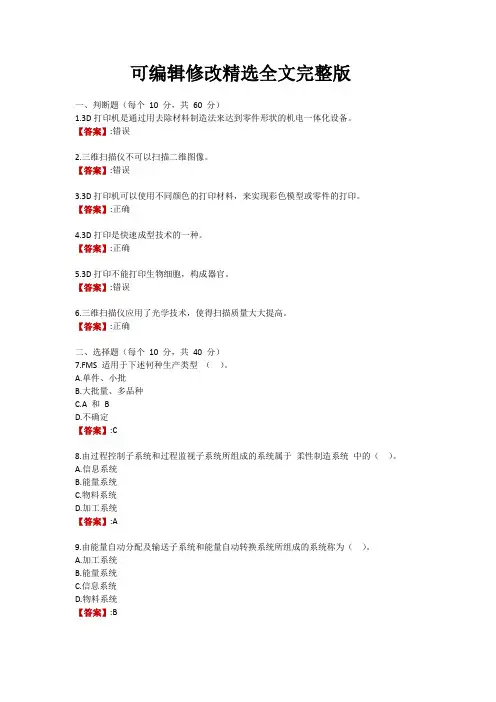

一、判断题（每个10 分，共60 分）
1.3D打印机是通过用去除材料制造法来达到零件形状的机电一体化设备。

【答案】:错误
2.三维扫描仪不可以扫描二维图像。

【答案】:错误
3.3D打印机可以使用不同颜色的打印材料，来实现彩色模型或零件的打印。

【答案】:正确
4.3D打印是快速成型技术的一种。

【答案】:正确
5.3D打印不能打印生物细胞，构成器官。

【答案】:错误
6.三维扫描仪应用了光学技术，使得扫描质量大大提高。

【答案】:正确
二、选择题（每个10 分，共40 分）
7.FMS 适用于下述何种生产类型（）。

A.单件、小批
B.大批量、多品种
C.A 和B
D.不确定
【答案】:C
8.由过程控制子系统和过程监视子系统所组成的系统属于柔性制造系统中的（）。

A.信息系统
B.能量系统
C.物料系统
D.加工系统
【答案】:A
9.由能量自动分配及输送子系统和能量自动转换系统所组成的系统称为（）。

A.加工系统
B.能量系统
C.信息系统
D.物料系统
【答案】:B
10.FMC 是表示（）。

A.柔性制造单元
B.柔性制造工厂
C.柔性制造系统
D.柔性制造生产线
【答案】:A。

国家开放大学电大《电工电子技术》机考4套标准试题及答案盗传必究第一套试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分）1. 题图所示电路中，电阻R1支路的电流I为( ) 。

A 30VB 45VC -45V2. 已知电路某元件的电压u和电流i分别为u=10cos（ωt+20o）V，i=5sin（ωt+110o）A则该元件的性质是( ) 。

A 电容B 电感C 电阻3. 变压器负载电流增大时，原边电流( )。

A 增大B 减小C 不变4. ( )是利用电流的热效应原理，为电动机或其它电气设备、电气线路出现不能承受的过载时提供过载保护的保护电器。

A 时间继电器B 热继电器C 速度继电器5. 与稳压管稳压电路相比，串联型稳压电路的输出电压 ( )。

A 稳定B 较高C 可调6. 一般直流稳压电源包含变压器、整流电路、( )电路和稳压电路。

A 放大B 滤波C 调整7. TTL电路输入端悬空相当于该输入端接( )。

A 高电平B 低电平C 不确定8. JK触发器的初态为1时，若J=1、K=×，则次态为( )。

A 0B 1C 不确定二、判断题（共6题，共30分）1. 戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。

T √F ×2. 由对称三相电路有功功率P=3UPIPcos=ULILcos可知，相位差既是相电压和相电流间的相位差，也是线电压和线电流的相位差。

T √F ×3. 若将变压器一次侧接到电压大小与铭牌相同的直流电源上，则变压器的电流仍是额定电流。

T √F ×4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。

T √F ×5. 方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。

T √F ×6. 时序电路工作特点是：任意时刻的输出状态，仅取决于当前输入，而且与前一时刻的电路状态无关。

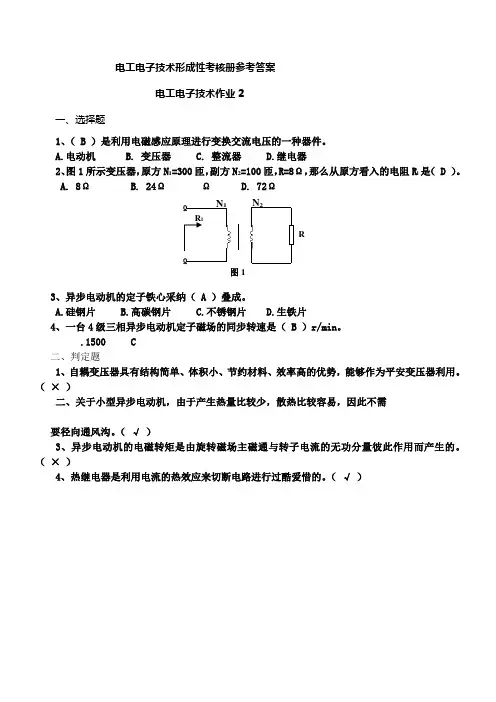

电工电子技术形成性考核册参考答案电工电子技术作业2一、选择题1、（ B ）是利用电磁感应原理进行变换交流电压的一种器件。

A.电动机B. 变压器C. 整流器D.继电器2、图1所示变压器，原方N 1=300匝，副方N 2=100匝，R=8Ω，那么从原方看入的电阻R i 是（ D ）。

A. 8ΩB. 24Ω Ω D. 72Ω3、异步电动机的定子铁心采纳（ A ）叠成。

A.硅钢片B.高碳钢片C.不锈钢片D.生铁片4、一台4级三相异步电动机定子磁场的同步转速是（ B ）r/min 。

.1500 C二、判定题1、自耦变压器具有结构简单、体积小、节约材料、效率高的优势，能够作为平安变压器利用。

（ × ）二、关于小型异步电动机，由于产生热量比较少，散热比较容易，因此不需要径向通风沟。

（ √ ）3、异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量彼此作用而产生的。

（ × ）4、热继电器是利用电流的热效应来切断电路进行过酷爱惜的。

（ √ ）N 2 N 1 图1RR iº º三、简答题一、简述变压器的作用。

答：变压器是利用电磁感应原理传输电能或电信号的器件，它具有变压、变流和变阻抗的作用。

二、什么缘故异步电动机的转速老是略低于同步转速？答：为了克服负载的阻力转矩，异步电动机的转速n 老是略低于同步转速1n ，以便旋转磁场能够切割转子导体而在其中产生感应电势和感应电流，使转子能产生足够的电磁转矩。

若是转子的转速n 与同步转速1n 相等，转向又相同，那么旋转磁场与转子导体之间将无相对运动，因此转子导体不切割磁力线，就可不能产生电流，电动机的电磁转矩也将为0。

可见，1n n ≠是异步电动机产生电磁转矩的必要条件。

3、三相异步电动机的操纵方式要紧有哪几种？答：直接起动操纵（点动、长动），正、反转操纵，时刻操纵，行程操纵。

4、接触器分为哪两类？接触器的功能是什么？要紧用于哪些地址？答；接触器是一种自动电器，有直流接触器和交流接触器之分，其功能是能够频繁的接通或断开交、直流电路及大容量操纵电路。

国开(中央电大)专科《电子电工技术》网上形考、机考试题及答案国开(中央电大)专科《电子电工技术》网上形考、机考试题及答案说明：资料适用于国开电大机电一体化技术、数控技术和数控技术(机电方向)专科学员国开平台网上形考，包含形考任务平时作业1至4的试题及答案；同时也是期末机考的重要资料。

平时作业一试题及答案一、选择题1.图1-1所示的电路中，电流I为()。

图1-1[答案]5A2.图1-2所示电路中，电压Uab的数值是()。

图1-2[答案]10V3.图1-3所示的电路中，电流表的正、负接线端用“+”、“?”号标出，现电流表指针正向偏转，示数为10A，有关电流、电压方向也表示在图中，则()正确。

图1-3[答案]I1=10A，U=12V4.图1-4所示的电路中包含()条支路，用支路电流法分析该电路，需要列写()个方程。

图1-4[答案]5，35.用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源()、电流源()。

[答案]短路，开路 6.已知电路某元件的电压u和电流i分别为u=10cos(ωt+20°)V，i=5sin(ωt+110°)A，则该元件的性质是()。

[答案]电阻7.在RLC串联电路中，如果调大电感，则电路()。

[答案]感性增强8.在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为()。

[答案]0A二、判断题9.电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

[答案]对10.两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。

[答案]对11.基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

[答案]错12.叠加定理是用来分析计算线性电路中的电压、电流和功率的。

[答案]错13.在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。

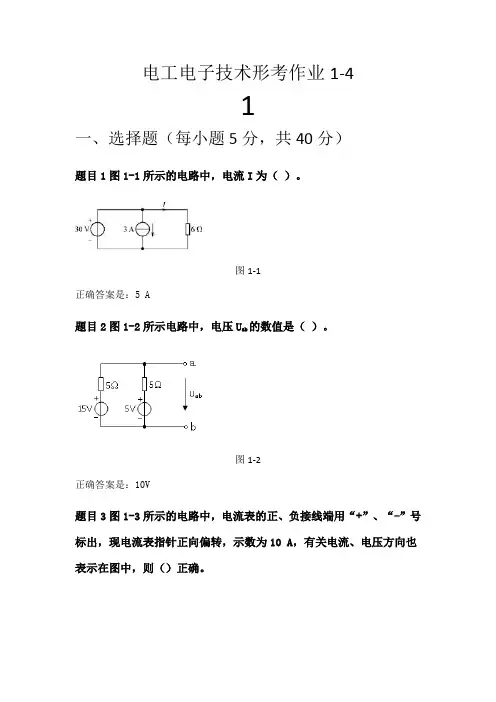

电工电子技术形考作业1-41一、选择题（每小题5分，共40分）题目1图1-1所示的电路中，电流I为（）。

图1-1正确答案是：5 A题目2图1-2所示电路中，电压U ab的数值是（）。

图1-2正确答案是：10V题目3图1-3所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（）正确。

图1-3正确答案是：I1=10 A，U=12 V题目4图1-4所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。

图1-4正确答案是：5， 3题目5用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（）。

正确答案是：短路，开路题目6已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）。

正确答案是：电阻题目7在RLC串联电路中，如果调大电感，则电路（）。

正确答案是：感性增强题目8在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（）。

正确答案是：0A二、判断题（每小题5分，共40分）题目9电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

√题目10两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。

√题目11基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

×题目12叠加定理是用来分析计算线性电路中的电压、电流和功率的。

×题目13在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。

√题目14电感元件具有通高频、阻低频的特性；电容元件具有通低频、阻高频的特性。

×题目15因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。

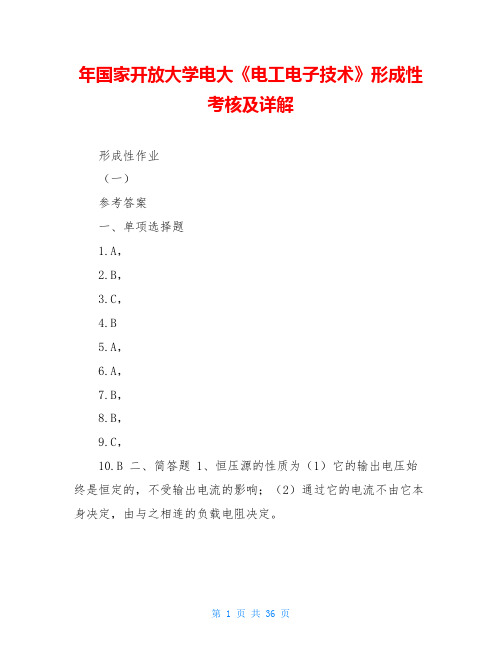

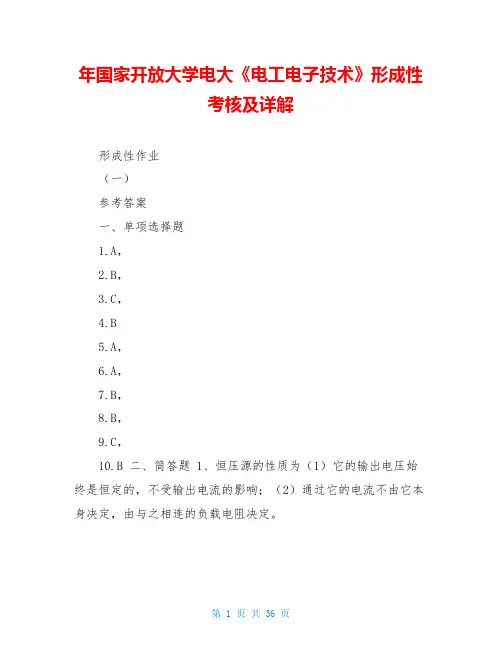

年国家开放大学电大《电工电子技术》形成性考核及详解形成性作业（一）参考答案一、单项选择题1.A，2.B，3.C，4.B5.A，6.A，7.B，8.B，9.C，10.B 二、简答题 1、恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。

2、恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。

3、负载增加意指电路的输出功率增加。

在近似恒压源供电系统中，负载获得的功率 P=UI=RU2，负载增加既是负载电流增大，相当于负载电阻减小。

在近似恒流源供电的系统中，负载获得的功率 P=UI=I 2 R，负载增加既是负载电压增大，相当于负载电阻加大。

4、如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换。

5、KCL 定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。

或 I =0 KVL 定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。

或 U =06、对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。

叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。

7、如果只需计算电路中某一支路的电流，此时最适宜采用戴维南定理。

三、综合题1、解：K 1 闭合，K 2 打开，有 I 1 （R 0 +R 1 ）=U K 1 打开，K 2 闭合，有 I 2 （R 0 +R 2 ）=U 联立上两式，得出U=5.8V，R 0 =0.3Ω 2、解：设流过 ACB 回路的电流为 I，根据基尔霍夫定律，有（R 1 +R 2 +R 3 ）I=U 3 -U 2 +U 1求出 I=92A 所以U AB =U 1 -IR 1 =34VU BC =-U 2 -IR 2 =-232V U CA =-U AB -U BC =34V 3、解：断开 R 5 ，求开路电压 U O 和入端电阻 R 0 U BD = U313R RR≈4.33V U CD = U4 24R RR=3.25V U BC = U BD +U DC =U BD -U CD =1.08V 将 U 短路R 0 =（R 1 //R 3 ）+（R 2 //R 4 ）≈5.83Ω 求出电流 I 5 为 I 5 =5 0R RU=5 0R RU BC≈0.1A 形成性作业（二）参考答案一、单项选择题1.C，2.C，3.A，4.B5.A，7.C，8.A，9.C，10.C 二、简答题 1、幅值、频率、初相 2、（1）电路的阻抗最小并呈电阻性。

电工电子技术形成性考核册参考答案电工电子技术作业3一、选择题1、三极管处于放大状态时，其集电结为（ B ）状态。

A.正向偏置B.反向偏置C.反向击穿D.均有可能2、三极管放大电路中，直流通路主要用来确定电路（ C ）的。

A.放大倍数B.输出电压C. 静态工作点D. 波形失真3、射极输出器的输出电阻小，说明该电路（ A ）。

A.带负载能力强B.带负载能力差C.减轻后级负荷D.没有影响4、为使集成运放工作在线性区，电路中应引入（ A ）。

A.负反馈B.正反馈C.电流反馈D. 电压反馈二、判断题1、稳压二极管的反向击穿特性曲线很陡，说明它的动态电阻r z越小，它的稳压性能越好。

（√）2、甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。

（√）3、集成运放的偏置电路为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。

（√）4、方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。

（√）三、简答题1、稳压二极管是如何起到稳压作用的答：稳压二极管有一个相对普通二极管较低的反向击穿电压。

在特性曲线上，其反向击穿特性曲线很陡，击穿后在安全的工作电流范围内，能够保证电压变化很小。

串接了限流电阻后，能够使稳压二极管很稳定地工作在指定的反向击穿区，只要输出电压取自稳压二极管两端，在输入电压不稳定的情况下稳压二极管便可起到稳定输出电压的作用。

2、什么是三极管放大电路的饱和失真和截止失真如何避免答：当输入交流信号较大，因静态工作点设置过高，信号正半周使器件进入饱和区而造成的波形失真，称为饱和失真；反之因静态工作点设置过低，信号负半周使器件进入截止区而造成的波形失真，称为截止失真。

这两种失真都是因为器件的非线性特性造成的，所以统称为非线性失真。

为了避免出现饱和失真和截止失真，可以调节电阻RB 、RC或电源UCC，使静态工作点沿负载线移动或改变负载线的斜率，而使静态工作点移到合适的位置。

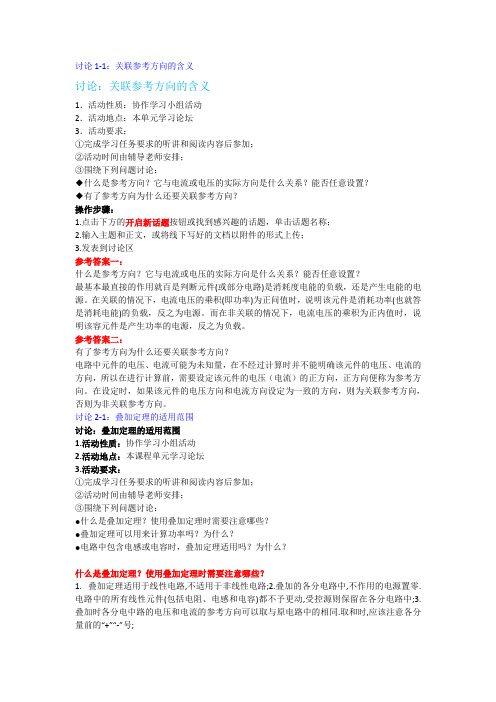

讨论1-1：关联参考方向的含义讨论：关联参考方向的含义1．活动性质：协作学习小组活动2．活动地点：本单元学习论坛3．活动要求：①完成学习任务要求的听讲和阅读内容后参加；②活动时间由辅导老师安排；③围绕下列问题讨论：◆什么是参考方向？它与电流或电压的实际方向是什么关系？能否任意设置？◆有了参考方向为什么还要关联参考方向？操作步骤：1.点击下方的开启新话题按钮或找到感兴趣的话题，单击话题名称；2.输入主题和正文，或将线下写好的文档以附件的形式上传；3.发表到讨论区参考答案一：什么是参考方向？它与电流或电压的实际方向是什么关系？能否任意设置？最基本最直接的作用就百是判断元件(或部分电路)是消耗度电能的负载，还是产生电能的电源。

在关联的情况下，电流电压的乘积(即功率)为正问值时，说明该元件是消耗功率(也就答是消耗电能)的负载，反之为电源。

而在非关联的情况下，电流电压的乘积为正内值时，说明该容元件是产生功率的电源，反之为负载。

参考答案二：有了参考方向为什么还要关联参考方向？电路中元件的电压、电流可能为未知量，在不经过计算时并不能明确该元件的电压、电流的方向，所以在进行计算前，需要设定该元件的电压（电流）的正方向，正方向便称为参考方向。

在设定时，如果该元件的电压方向和电流方向设定为一致的方向，则为关联参考方向，否则为非关联参考方向。

讨论2-1：叠加定理的适用范围讨论：叠加定理的适用范围1.活动性质：协作学习小组活动2.活动地点：本课程单元学习论坛3.活动要求：①完成学习任务要求的听讲和阅读内容后参加；②活动时间由辅导老师安排；③围绕下列问题讨论：●什么是叠加定理？使用叠加定理时需要注意哪些？●叠加定理可以用来计算功率吗？为什么？●电路中包含电感或电容时，叠加定理适用吗？为什么？什么是叠加定理？使用叠加定理时需要注意哪些？1.叠加定理适用于线性电路,不适用于非线性电路;2.叠加的各分电路中,不作用的电源置零.电路中的所有线性元件(包括电阻、电感和电容)都不予更动,受控源则保留在各分电路中;3.叠加时各分电中路的电压和电流的参考方向可以取与原电路中的相同.取和时,应该注意各分量前的“+”“-”号;讨论2-2：相位的超前与滞后讨论：相位的超前与滞后1.活动性质：协作学习小组活动2.活动地点：本课程单元学习论坛3.活动要求：①完成学习任务要求的听讲和阅读内容后参加；②活动时间由辅导老师安排；③围绕下列问题讨论：●什么是叠加定理？使用叠加定理时需要注意哪些？●叠加定理可以用来计算功率吗？为什么？●电路中包含电感或电容时，叠加定理适用吗？为什么？叠加定理可以用来计算功率吗？为什么？叠加定理不能用来计算功率。

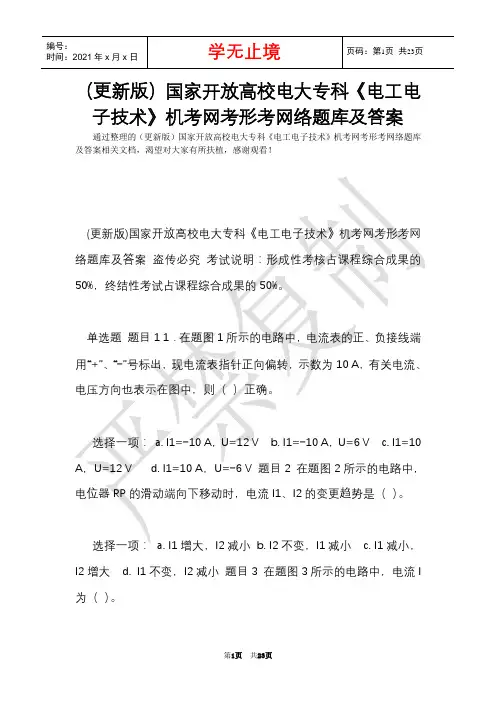

（更新版）国家开放高校电大专科《电工电子技术》机考网考形考网络题库及答案通过整理的（更新版）国家开放高校电大专科《电工电子技术》机考网考形考网络题库及答案相关文档，渴望对大家有所扶植，感谢观看！(更新版)国家开放高校电大专科《电工电子技术》机考网考形考网络题库及答案盗传必究考试说明：形成性考核占课程综合成果的50%，终结性考试占课程综合成果的50%。

单选题题目1 1．在题图1所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（）正确。

选择一项：a. I1=‒10 A，U=12 V b. I1=‒10 A，U=6 V c. I1=10 A，U=12 V d. I1=10 A，U=‒6 V 题目2 在题图2所示的电路中，电位器RP的滑动端向下移动时，电流I1、I2的变更趋势是（）。

选择一项：a. I1增大，I2减小b. I2不变，I1减小 c. I1减小，I2增大 d. I1不变，I2减小题目3 在题图3所示的电路中，电流I 为（）。

选择一项：a. ‒5 A b. ‒3 A c. 5 A d. 2 A 推断题题目4 1．判别一个元件是吸取功率还是供应功率，取决于元件上电压和电流的实际方向，二者相同时是供应功率，相反时是吸取功率。

选择一项：对错题目5 2．电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

选择一项：对错题目6 3．两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。

选择一项：对错题目7 4．基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

选择一项：对错分析计算题题目8 1．测得含源二端网络的开路电压UO=12 V，短路电流IS=0.5 A，试计算当外接电阻为36 Ω时的电压和电流。

答：①设该二端网络为题图1-4所示的电压源US和内阻RS的串联模型。

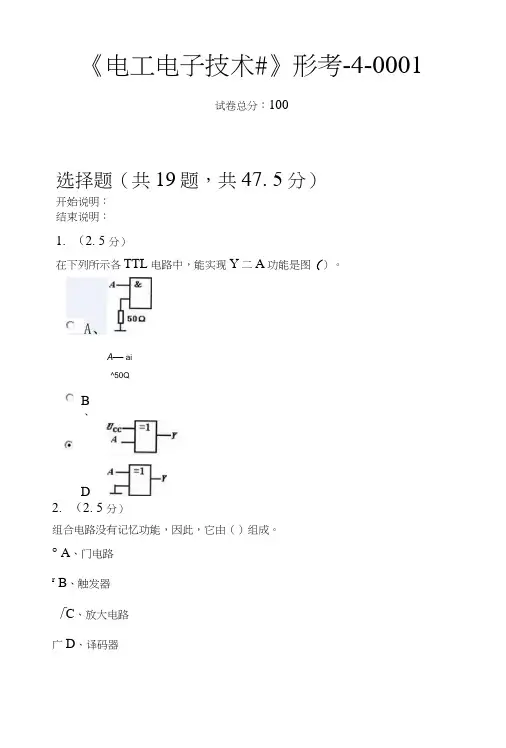

《电工电子技术#》形考-4-0001试卷总分：100选择题（共19题，共47. 5分）开始说明：结束说明：1. （2. 5 分）在下列所示各TTL 电路中，能实现Y 二A 功能是图（）。

2. （2. 5 分）组合电路没有记忆功能，因此，它由（）组成。

° A 、门电路r B 、触发器「C 、放大电路广D 、译码器B、 CA — ai^50QD、译码器是属于（）。

A组合逻辑电路、r B.时序逻辑电路「c、整形电路r D、波形产生电路4.（2. 5 分）二进制数A=1011010, B=101111,贝lh A-B=（）i0o“ A、（43）1。

r B、（23）io「C、（53）1。

5.（2. 5 分）数字电路内部的电路三极管电路器件，一般处丁（）工作状态，即数字开关状态，其输入、输出只有高、低两种电位。

（A、截止或放大r B、导通或放大a C、截止或导通6.（2. 5 分）下列说法中，（）不是逻辑函数的表示方法。

（A、真值表和逻辑表达式r B.卡诺图和逻辑图° C、波形图和状态图7.（2. 5 分）将十六进制数（96）16转变为二进制数为（）。

“ A、looioiioB、noooooC、01100000f D、011001108.（2. 5 分）三态输出与非门电路如图所示，已知其输出端F=0,则其输入端A、B、E N的状态分别为（）o'B、1、1、0「C、o、o、o广D、0、0、19.（2. 5 分）设输入变量A、B、C,若三个变量中有奇数个“1叩寸，函数尸二1,反之F=0,则函数F的逻辑表达式为（）。

A、A®B®C广B、AB-rBC^ACc C、A+B+C10.（2. 5 分）对于CMOS电路构成的或门、或非门，它们的多余输入端应接（）。

'A、高电位° B、低电位「C、悬空对于TTL门电路，（）or A、输出为高电位时，带负载的能力强厂B、输出为高电位、低电位时，带负载的能力相同e C、输出为低电位时，带负载的能力强12.（2.5 分）一个二进制数的表达式为：（11010.11 ）2= 1 x24+1 x23+0x22+1 x21+0x2°+1 x2'1+1 x2'2, 其中24项称为（）。

电大新版电工电子技术形成性考核作业(四)及答案电工电子技术形成性考核册参考答案电工电子技术作业4一、单项选择题1、逻辑函数表示方法中具有唯一性的是（ A ）。

A.真值表B.表达式C.逻辑图D.卡诺图2、下列器件中，属于组合逻辑电路的是（ B ）。

A.加法器和计数器B.编码器和数据选择器C.译码器和寄存器D.计数器和定时器3、二进制计数器的计数长度为16，利用置数功能，可构成长度为（ A ）的其他进制计数器。

A.小于16B.大于16C.等于16D.任意4、D/A转换器，其分辨率数值（ C ），分辨能力（ C ），且分辨率与满刻度输出电压（ C ）。

A.越大，越高，有关B. 越小，越低，有关C.越小，越高，无关D. 越小，越低，无关二、判断题1、数字电路中某器件管脚的高、低电位，只能与逻辑代数中的逻辑变量值1、0相对应。

（√）2、在门电路器件中，“74”指该器件为TTL电路类型、“40”指该器件为CMOS电路类型。

（√）3、时序电路工作特点是：任意时刻的输出状态，不仅取决于当前输入，而且与前一时刻的电路状态有关。

（√）4、555定时器，常用于模拟与数字混合使用的场合，其应用范围是对波形进行整形。

（√）三、简答题1.对于或门、或非门，它们的多余输入端应当如何处理？对于与门、与非门，它们的多余输入端又应当如何处理？对于CMOS电路多余输入端是否不允许悬空？仅供学习与交流，如有侵权请联系网站删除谢谢2答：对于或门、或非门电路，它们的多余输入端应当接低电位；与门、与非门，多余输入端应当接高电位。

（对于TTL电路输入端悬空相当于高电位）CMOS电路输入端不允许悬空。

2. 组合逻辑电路的逻辑功能和电路结构的特点是什么？答：组合逻辑电路的特点是：从逻辑功能上看：输出只与当时输入的逻辑值有关，而与该时刻之前的输入及电路状态均无关，或称其没有记忆功能。

从电路结构上看，构成组合逻辑电路的各门电路之间没有反馈环路。

3. 主从型JK触发器，在CP上升沿的作用下，其动作有何特点？答：主从型触发器，又称为电位触发型方式，其动作特点是：时钟CP上升沿到来前一刻瞬间，J、K接收输入信号，并要求在CP=1期间，输入状态保持稳定。

电工电子技术作业（一）电路分析基础部分(1)一、单项选择题1、图1所示电路中的电流I为（）。

A. -1AB. 1AC. 2A2、图2所示电路中电流I为（）。

A. 5AB. -15AC. -5A3、图3所示电路中，电流表正负接线端用“+”、“-”号标出。

今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（）正确。

A. I1=10A，U=-6VB. I1=-10A，U=6VC. I1=10A，U=12V4、图4所示电路中，电流I为（）A. -3VB. 5AC. 2A5、图5所示电路中U为（）。

A. 30VB. -10VC. -40V6、图6所示电路中，判断电阻R中流通的电流及消耗的功率为（）。

A. 1A，2WB. 2A，4WC. 2A，2W7、图7所示电路中，判断电阻R中流通的电流及消耗的功率为（）。

A. 0A，2WB. 1A，2WC. 1A，4W8、图8所示电路中，电位器RP1的滑动端向下移动及RP2的滑动端向右移动时，电流I1、I2的变化趋势是（）。

A. I1减小，I2增大B. I1增大，I2减小C. I1不变，I2减小9、图9所示电路中，电压U ab的数值是（）。

A. 0VB. 2VC. 10V10、图10所示电路的I、U表达式为（）。

A. I1=I-I S，U=B. I1=-I-I S，U=C. I1=I-I S，U=二、简答题1、恒压源的性质是什么？2、恒流源的性质是什么？3、负载增加的涵义是什么？在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小？4、电压源模型与电流源模型等效变换的条件是什么？5、基尔霍夫定律的基本内容是什么？适用范围如何？6、作为线性电路分析中的一个重要定理，简述叠加定理的基本内容和适用范围？7、在电路分析与计算中，戴维南定理最适宜应用于哪种情况？三、综合题1、图11所示电路可用来测量电源的数值及其内阻，图中标出的U和R0组成某实际电压源。

电工电子技术形成性考核册参考答案电工电子技术作业4一、单项选择题1、逻辑函数表示方法中具有唯一性的是（A ）。

A.真值表B.表达式C.逻辑图D.卡诺图2、下列器件中，属于组合逻辑电路的是（B ）。

A.加法器和计数器B.编码器和数据选择器C.译码器和寄存器D.计数器和定时器3、二进制计数器的计数长度为16，利用置数功能，可构成长度为（A ）的其他进制计数器。

A.小于16B.大于16C.等于16D.任意4、D/A转换器，其分辨率数值（C ），分辨能力（C ），且分辨率与满刻度输出电压（C ）。

A.越大，越高，有关B. 越小，越低，有关C.越小，越高，无关D. 越小，越低，无关二、判断题1、数字电路中某器件管脚的高、低电位，只能与逻辑代数中的逻辑变量值1、0相对应。

（√）2、在门电路器件中，“74”指该器件为TTL电路类型、“40”指该器件为CMOS 电路类型。

（√）3、时序电路工作特点是：任意时刻的输出状态，不仅取决于当前输入，而且与前一时刻的电路状态有关。

（√）4、555定时器，常用于模拟与数字混合使用的场合，其应用范围是对波形进行整形。

（√）三、简答题1.对于或门、或非门，它们的多余输入端应当如何处理？对于与门、与非门，它们的多余输入端又应当如何处理？对于CMOS电路多余输入端是否不允许悬空？答：对于或门、或非门电路，它们的多余输入端应当接低电位；与门、与非门，多余输入端应当接高电位。

（对于TTL电路输入端悬空相当于高电位）CMOS 电路输入端不允许悬空。

2. 组合逻辑电路的逻辑功能和电路结构的特点是什么？答：组合逻辑电路的特点是：从逻辑功能上看：输出只与当时输入的逻辑值有关，而与该时刻之前的输入及电路状态均无关，或称其没有记忆功能。

从电路结构上看，构成组合逻辑电路的各门电路之间没有反馈环路。

3. 主从型JK触发器，在CP上升沿的作用下，其动作有何特点？答：主从型触发器，又称为电位触发型方式，其动作特点是：时钟CP上升沿到来前一刻瞬间，J、K接收输入信号，并要求在CP=1期间，输入状态保持稳定。

电工电子技术形成性考核作业（四）模拟电子技术部分一、单项选择题1、稳压二极管是利用其工作在（C）时电压变化极小的特性，使两端电压得到稳定的。

A. 正向B.反向C. 反向击穿2、三极管处于放大状态时，其集电结处于（B）。

A.正偏B.反偏C.无偏压3、三极管放大电路中，直流通路主要用来确定电路（B）的。

A.放大倍数B. 静态工作点C. 波形失真4、基本共射放大电路出现饱和失真时，其三极管输出特性的交流负载线上的静态工作点一般是（B）。

A.偏低B.偏高C. 居中5则管脚2为（C）。

A.集电极B. 发射极C. 基极6、放大电路引入电压串联负反馈，可以使输入电阻（A）。

A. 增大B.减小C. 不变7、放大电路引入电压并联负反馈，可以使输入电阻（B）。

A. 增大B.减小C. 不变8、一般直流稳压电源包含变压器、整流电路、（B）电路和稳压电路。

A. 放大B.滤波C. 调整9、与稳压管稳压电路相比，串联型稳压电路的输出电压（C）。

A. 稳定B.较高C. 可调10、既要使放大电路具有稳定输出电流的作用，又要提高其输入电阻，应采用下列（A）种反馈方式。

A. 电流串联负反馈B.电压并联负反馈C. 电流并联负反馈二、简答题1、什么是正向偏置和反向偏置？二极管在正向偏置和反向偏置时分别为什么状态？当PN结的P区接电源正极，N区接电源负极时，称为外加正向电压，也叫正向偏置。

当P区接电源负极，N区接电源正极时，称为外加反向电压，也叫反向偏置。

正向偏置时，二极管处于导通状态；反向偏置时，二极管处于截止状态。

2、稳压二极管是如何起到稳压作用的？稳压二极管有一个相对普通二极管较低的反向击穿电压。

在特性曲线上，其反向击穿特性曲线很陡，击穿后在安全的工作电流范围内，能够保证电压变化很小。

串接了限流电阻后，能够使稳压二极管很稳定地工作在指定的反向击穿区，只要输出电压取自稳压二极管两端，在输入电压不稳定的情况下稳压二极管便可起到稳定输出电压的作用。

江苏开放大学电工电子技术第四次形考作业注意：学习平台题目可能是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，如果答案有疑问或遗漏，请在下载网站联系上传者进行售后。

江苏开放大学电工电子技术第四次形考作业完整版1、常用的一种3-8线译码器是（）A、7448B、74138C、74151D、74148正确答案：B 学生答案：B2、计数器是（）A、时序逻辑器件B、定时器件C、整形器件D、组合逻辑器件正确答案：A 学生答案：A3、射极输出器既能放大电压，也能放大电流。

A、正确B、错误正确答案：B 学生答案：B4、描述磁场强弱和方向的基本物理量是（）A、磁导率B、磁通C、磁感应强度D、磁场强度正确答案：C 学生答案：C5、电压互感器实际上是降压变压器，其原、副方匝数及导线截面情况是（）。

A、原方匝数多，导线截面小B、副方匝数少，导线截面小C、副方匝数多，导线截面小D、原方匝数少，导线截面小正确答案：A 学生答案：A6、二极管的正反向电阻都很小时，说明二极管（）。

A、正常B、击穿短路C、内部断路正确答案：B 学生答案：B7、整流的目的是（）A、将交流变为直流B、将正弦波变成方波C、将高频信号变成低频信号正确答案：A 学生答案：A8、直流负反馈是指（）A、只存在于直接耦合放大电路中的负反馈B、仅当输入直流信号时才有的负反馈C、直流通路中的负反馈正确答案：C 学生答案：C9、利用定时器555可以设计实现（）A、译码器B、全加器C、寄存器D、多谐振荡器正确答案：D 学生答案：D10、热继电器作电动机的保护时，适用于（）A、频繁起动时的过载保护B、任何负载和工作制的过载保护C、轻载起动连续工作时的过载保护D、重载起动间断工作时的过载保护正确答案：B 学生答案：B江苏开放大学电工电子技术第四次形考作业填空题1、集成运算放大器一般有——、——、——和——等组成。

正确答案：输入级；中间级；输出级；偏置电路2、正弦交流电的三要素是指正弦量的——、——和——。

国开电大《数字电子电路》形考任务4答案题目1TTL反向器的阈值电压VTH为正确答案是：1.4V题目2若CMOS反向器的VDD=10V,其阈值电压VTH为正确答案是：5V题目3三态输出门在普通门电路输出状态的基础上增加的状态为正确答案是：高阻态题目416选1数据选择器的地址端有（）位正确答案是：4题目5由与非门构成的基本RS触发器，要使Qn+1=Qn,则输入信号应为正确答案是：R=S=1题目6要使T触发器Qn+1=Qn，则（）正确答案是：T=0题目7一个4位二进制计数器的最大模数是正确答案是：32题目8触发器有两个稳态，存储8位二进制信息要（）个触发器正确答案是：8题目9用异步I/O输出结构的PAL设计逻辑电路，它们相当于正确答案是：组合逻辑电路题目10要构成容量为4K*8的RAM，需要（）片容量为256*4的RAM 正确答案是：32题目1174LS160十进制计数器含有的触发器个数是正确答案是：4题目12n级触发器构成的环形计数器，其有效循环的状态数为正确答案是：n个题目13相同计数模的异步计数器和同步计数器相比，一般情况下（）正确答案是：驱动方式简单题目14TTL与非门的多余脚悬空等效于Vcc正确的答案是“对”。

题目15单稳态触发器可以产生脉冲定时正确的答案是“对”。

题目16三态门除了输出高低电平之外，还有第三种输出状态，即高阻态正确的答案是“对”。

题目17用或非门可以实现3种基本的逻辑运算正确的答案是“对”。

题目18三极管饱和越深，关断时间越短正确的答案是“对”。

题目19在数字电路中，逻辑功能相同的TTL门和CMOS门芯片可以相互替换使用正确的答案是“对”。

题目20时钟触发器仅当有时钟脉冲作用时，输入信号才能对触发器的状态产生影响正确的答案是“对”。

题目21采用奇偶校验电路可以发现代码传送过程中的所有错误正确的答案是“对”。

题目22对于边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转依次正确的答案是“对”。
