隧道测量施工方案一、导线布设和测量二、掌子面测量三、二衬和仰拱测量四、监控量测一、导线布设在隧道施工中，洞内导线测量的目的是以必要的精度，按照地面控制测量的坐标系统，建立洞内的平面控制系统。
根据洞内导线的坐标，测设隧道中线，放样隧道衬砌位置及其他附属设施，定出隧道的开挖方向，保证相向开挖的隧道在规定的精度范围内贯通。
洞内导线须随隧道的掘进不断向前延伸，而且在隧道贯通之前，就得依据导线测设路线中线，进行隧道施工放样。
因此洞内导线应满足以下条件：（1）应尽可能有利于提高导线临时端点的点位精度；（2）新设立的导线点必须有可靠的校核，避免发生任何错误。
在把导线向前延伸的同时，对已设立的导线点应设法进行检查，及时察觉由于山体压力或洞内施工，运输等因素的影响而产生的点位位移。

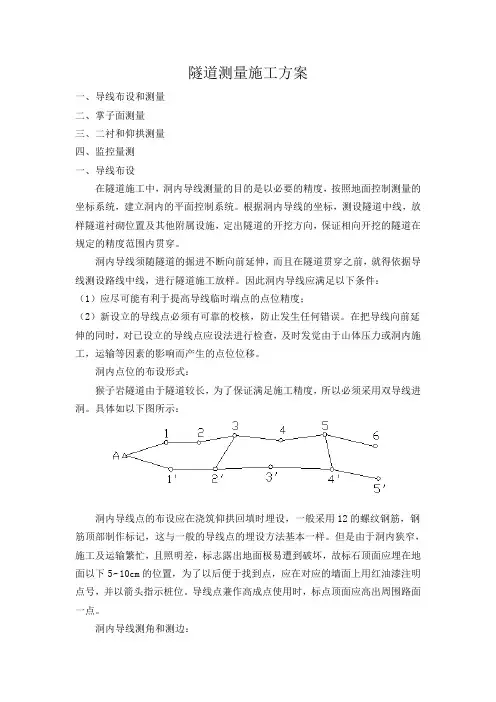

洞内点位的布设形式：猴子岩隧道由于隧道较长，为了保证满足施工精度，所以必须采用双导线进洞。
具体如下图所示：洞内导线点的布设应在浇筑仰拱回填时埋设，一般采用12的螺纹钢筋，钢筋顶部制作标记，这与一般的导线点的埋设方法基本一样。
但是由于洞内狭窄，施工及运输繁忙，且照明差，标志露出地面极易遭到破坏，故标石顶面应埋在地面以下5~10cm的位置，为了以后便于找到点，应在对应的墙面上用红油漆注明点号，并以箭头指示桩位。
导线点兼作高成点使用时，标点顶面应高出周围路面一点。
洞内导线测角和测边：（1）洞口内、外两个测站的测角，应给与足够的重视。
由于洞口内、外温差大，空气密度变化剧烈，使得测角时，目标成像极不稳定，严重影响照准精度，而且折光影响异常显著，给洞口内、外两个测站的测角带来极大的困难。
而这两个测站又距贯通面最远，其测角误差对贯通影响最大。
因此，洞口内、外两个测站的测角，应安排在最有利的观测时间进行。
通常可选在大气稳定的夜间或阴天。
（2）由于洞内导线边短，仪器对中和目标偏心对测角的影响较大，因此，测角时在测回之间，仪器和目标均应重新对中，以减弱此项误差的影响。
隧道测量技术在过去的十多年里有了长足的发展，其主要表现是自动化程度越来越高、测量仪器的体积越来越小、重量越来越轻、测量速度越来越快以及工效越来越高。
隧道工程测量，多半时间是在隧道里工作，但是隧道里的工作环境一般都比较恶劣，比如：光线比较暗、空气质量差、路面不平且有明沟和暗沟以及有时还会出现和别的工作之间的平行、交叉作业，这都给测量工作的进展和精度带来了一定的影响和挑战，所以在隧道里面工作我们必须熟练掌握隧道测量的方法和技巧，能够及时准确的完成每一次测量工作。
隧道施工监控测量内容隧道监控量测是“新奥法”的重要组成部分，新奥法中量测工作是监视设计、施工是否正确的眼睛，是监视围岩是否安全稳定的手段，始终伴随着施工的全过程。
因此有如下要求:(1)能快速埋设测点；(2)每一次量测数据所需时间应尽可能短；(3)测试数据应准确可靠；(4)测试元件应具有良好的防震、防冲击波能力；(5)测试数据直观，不必复杂计算即可直接应用；(6)测试元件埋设手能长期有效工作；(7)测试元件应满有足够的精度。
监测的项目和具体内容按现行《公路隧道施工技术规范》（J T J042-94）规定及绍诸高速公路全线各隧道的特殊要求所拟定。
监测项目包含如下内容：(1)必测项目洞内围岩和支护状况观察；②周边位移监测；③拱顶下沉监测；④锚杆或锚索内力及抗拔力。
(2)选测项目洞口浅埋段地表下沉监测；②围岩内部位移监测；③喷砼应力监测；④围岩压力监测；⑤钢拱架应力监测；⑥二衬应力监测。
隧道施工测量的几种方法•经纬仪正倒镜法隧道在施工过程中，每掘进30m左右，就应延设一组中线点，以保证最前面的一个中线点至掘进工作面的距离不超过40m，防止隧道掘偏。
在延设新的中线点前应检查旧的一组中线点，如正倒镜测设的两点不合，取其中作为中线点。
•瞄直法瞄直法测设直线比较简单，操作容易，但精度较低，此法可测设临时中线或用于次要隧道，在检查中线点A，B没有移动后，在A，B点挂垂球线，观测者在A点后面用A B垂球线形成的基准石，标出C点。
隧道测量第一节隧道施工测量的内容及其作用隧道施工测量一般是包括在地面上建立平面的与高程的控制网。
随着施工的进展，将地面上的坐标、方向和高程传递到地下去，在地下进行平面的与高程的控制测量，再根据地下控制点进行施工放样，指导开挖、衬砌施工。
进行这些测量工作的目的，就是要在地下标定出工程的设计中心线与高程，为开挖、衬砌指定出方向、位置；保证在两个相向开挖面的掘进中，施工中线及高程能够正确贯通，符合设计要求；保证开挖不超过规定界限；因为铁路隧道是整个铁路的一部分，所以当线路定测以后，隧道两端洞口的位置就确定下来，而用标桩固定在地面上。

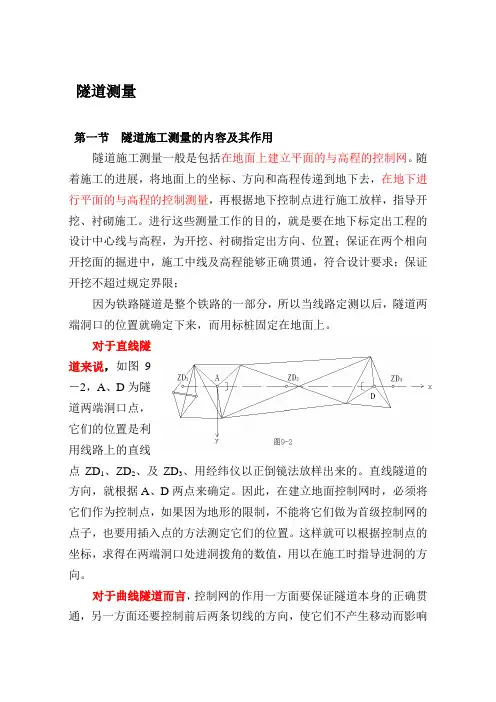

对于直线隧道来说，如图9－2，A、D为隧道两端洞口点，它们的位置是利用线路上的直线点ZD1、ZD2、及ZD3、用经纬仪以正倒镜法放样出来的。
直线隧道的方向，就根据A、D两点来确定。
因此，在建立地面控制网时，必须将它们作为控制点，如果因为地形的限制，不能将它们做为首级控制网的点子，也要用插入点的方法测定它们的位置。
这样就可以根据控制点的坐标，求得在两端洞口处进洞拨角的数值，用以在施工时指导进洞的方向。
对于曲线隧道而言，控制网的作用一方面要保证隧道本身的正确贯通，另一方面还要控制前后两条切线的方向，使它们不产生移动而影响前后直线线路的位置如图9-3。
这时除了将洞口的两点A、D包括在控制网中以外，还应该将两切线上的点子ZD1、ZY、ZD3及ZD4也包括在控制网内，这样就可以精确地测定两条切线的交角，从而精确地确定曲线元素，以保证在地下开挖中放样数据的正确性。
隧道中线上各点的坐标都是根据地面控制网的坐标系统计算的。
以后根据施工的进展，将地面上的坐标系统通过洞口、竖井或斜井传递到地下，在地下坑道中再用导线测量方法建立地下控制系统。
隧道中线上各点的位置以及地下其它各种建筑物的位置，都根据地下控制点以及由它们的坐标所算得的放样数据进行放样。
应用这种放样方法时，由于布设了地面和地下控制网可以控制误差的积累，从而保证贯通精度。

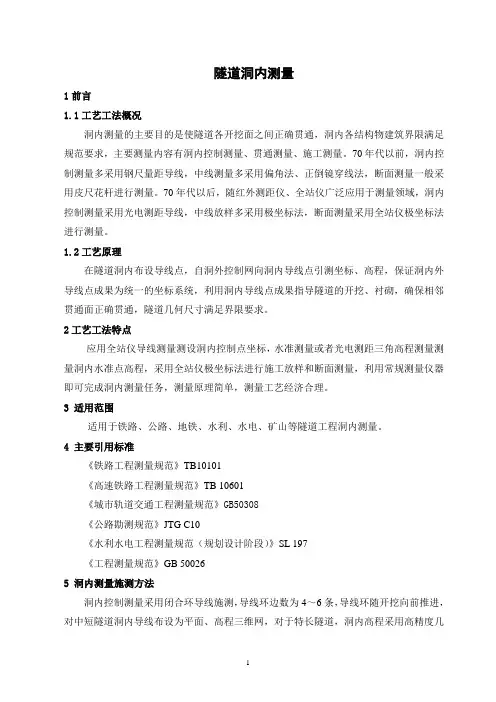

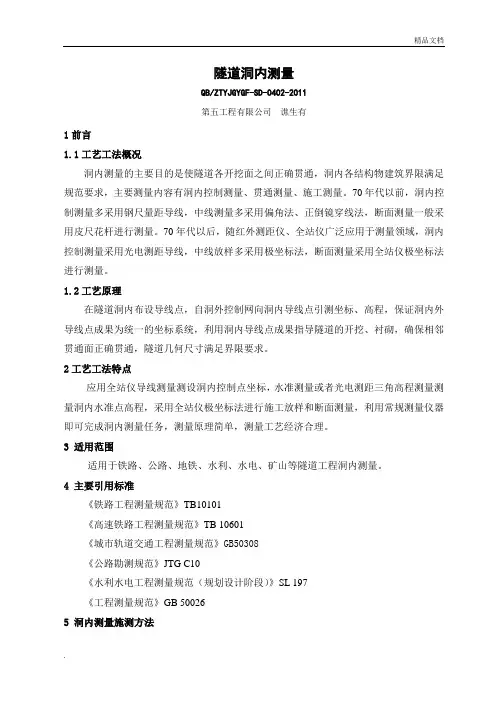

隧道洞内测量1前言1.1工艺工法概况洞内测量的主要目的是使隧道各开挖面之间正确贯通，洞内各结构物建筑界限满足规范要求，主要测量内容有洞内控制测量、贯通测量、施工测量。
70年代以前，洞内控制测量多采用钢尺量距导线，中线测量多采用偏角法、正倒镜穿线法，断面测量一般采用皮尺花杆进行测量。
70年代以后，随红外测距仪、全站仪广泛应用于测量领域，洞内控制测量采用光电测距导线，中线放样多采用极坐标法，断面测量采用全站仪极坐标法进行测量。
1.2工艺原理在隧道洞内布设导线点，自洞外控制网向洞内导线点引测坐标、高程，保证洞内外导线点成果为统一的坐标系统，利用洞内导线点成果指导隧道的开挖、衬砌，确保相邻贯通面正确贯通，隧道几何尺寸满足界限要求。
2工艺工法特点应用全站仪导线测量测设洞内控制点坐标，水准测量或者光电测距三角高程测量测量洞内水准点高程，采用全站仪极坐标法进行施工放样和断面测量，利用常规测量仪器即可完成洞内测量任务，测量原理简单，测量工艺经济合理。
3 适用范围适用于铁路、公路、地铁、水利、水电、矿山等隧道工程洞内测量。
4 主要引用标准《铁路工程测量规范》TB10101《高速铁路工程测量规范》TB 10601《城市轨道交通工程测量规范》GB50308《公路勘测规范》JTG C10《水利水电工程测量规范（规划设计阶段）》SL 197《工程测量规范》GB 500265 洞内测量施测方法洞内控制测量采用闭合环导线施测，导线环边数为4～6条，导线环随开挖向前推进，对中短隧道洞内导线布设为平面、高程三维网，对于特长隧道，洞内高程采用高精度几何水准测量施测，中线放样和断面测量采用全站仪极坐标法施测，贯通误差的调整采用导线平差法或中线调整法进行调整。
6 工艺流程及操作要点6.1洞内测量工艺流程洞内测量主要包含洞内控制测量、贯通测量、施工测量三大部分，测量流程如下图。
图1 洞内测量工艺流程图6.2操作要点6.1.1收集资料应收集与洞内控制测量、施工放样有关的规范、标准、作业指导书等，作为测量工作的技术依据。
隧道测量施工方案一、导线布设和测量二、掌子面测量三、二衬和仰拱测量四、监控量测一、导线布设在隧道施工中，洞内导线测量的目的是以必要的精度，按照地面控制测量的坐标系统，建立洞内的平面控制系统。
根据洞内导线的坐标，测设隧道中线，放样隧道衬砌位置及其他附属设施，定出隧道的开挖方向，保证相向开挖的隧道在规定的精度范围内贯穿。
洞内导线须随隧道的掘进不断向前延伸，而且在隧道贯穿之前，就得依据导线测设路线中线，进行隧道施工放样。
因此洞内导线应满足以下条件：（1）应尽可能有利于提高导线临时端点的点位精度；（2）新设立的导线点必须有可靠的校核，防止发生任何错误。
在把导线向前延伸的同时，对已设立的导线点应设法进行检查，及时发觉由于山体压力或洞内施工，运输等因素的影响而产生的点位位移。
洞内点位的布设形式：猴子岩隧道由于隧道较长，为了保证满足施工精度，所以必须采用双导线进洞。
具体如以下图所示：洞内导线点的布设应在浇筑仰拱回填时埋设，一般采用12的螺纹钢筋，钢筋顶部制作标记，这与一般的导线点的埋设方法基本一样。
但是由于洞内狭窄，施工及运输繁忙，且照明差，标志露出地面极易遭到破坏，故标石顶面应埋在地面以下5~10cm的位置，为了以后便于找到点，应在对应的墙面上用红油漆注明点号，并以箭头指示桩位。
导线点兼作高成点使用时，标点顶面应高出周围路面一点。
洞内导线测角和测边：〔1〕洞口内、外两个测站的测角，应给与足够的重视。
由于洞口内、外温差大，空气密度变化剧烈，使得测角时，目标成像极不稳定，严重影响照准精度，而且折光影响异常显著，给洞口内、外两个测站的测角带来极大的困难。
而这两个测站又距贯穿面最远，其测角误差对贯穿影响最大。
因此，洞口内、外两个测站的测角，应安排在最有利的观测时间进行。
通常可选在大气稳定的夜间或阴天。
〔2〕由于洞内导线边短，仪器对中和目标偏心对测角的影响较大，因此，测角时在测回之间，仪器和目标均应重新对中，以减弱此项误差的影响。
