塔器吊装计算书

  • 格式：doc
  • 大小：406.50 KB
  • 文档页数：11

塔器吊装计算书-CAL-FENGHAI.-(YICAI)-Company One1附录5计算说明书一、受力分析及绳扣选择设备主吊简图如下：图1 图2图1是塔器下端各分段主吊简图，图2是塔器上段主吊简图。

件1为管式吊耳，件2和件4为吊装绳扣，件3为平衡梁，件5为板式吊耳，件6为吊装绳扣。

图1所示模型以苯塔Ⅰ段为例进行校核，图2所示模型以白土塔为例进行校核，件3平衡梁单独进行校核，其它各段不逐一校核。

1．苯塔Ⅰ段校核（直立状态受力最大）设备重量G=吨，件1选用φ273×10无缝钢管（20#），长度为L=200mm=20cm（见下图），件2选用φ39mm×18m钢丝绳扣，件4选用φ39mm×20m钢丝绳扣，α为吊装绳扣与水平方向夹角。

1）主吊耳强度校核Gj=K*G=×56=，K=为动载系数；Q=1/2 Gj=1/2×==31700Kg；弯矩为M=Q*L/2=31700*20/2=×105kg.cmφ273×10无缝钢管的抗弯模量为：W=πD3［1-（d/D）4］/32=×［1-（）4］/32=523.84cm3弯曲应力σ=M/W=×105/= kg/ cm2＜[σ]=1700 Kg/cm2；其中，[σ]=1700 Kg/cm2为20#无缝钢管许用弯曲应力。

剪应力τ＝Pcosα/A（此处α＝0）＝31700/=384 Kg/cm2＜[τ]=1000 Kg/cm2组合应力[τ2＋(σM2+σN2)]1/2＝[3842＋]1/2＝716Kg/cm2＜[σ]=1000 Kg/cm2；故件1强度满足要求。

2）吊装绳扣强度校核件2选用钢丝绳扣φ39mm×18m一对，每根四股使用（每根工作绳数按3根绳计算）。

每根绳扣受力为：P1=Q=1/2Gj=1/2×==31700Kg；单根φ39mm钢丝绳破断拉力为S=52d2=52×392=79092 Kg钢丝绳扣使用安全系数为：n=3S/P=3×79092/31700=≥[n]=6[n]=6为吊装钢丝绳扣许用安全系数。

故件2强度满足要求。

图3件4选用钢丝绳扣φ39mm×20m一对，每根四股使用（每根工作绳数按3根绳计算）。

cosα=5，α=°，几何关系如图3所示；每根绳扣受力为：P2=Q/sinα==31700/°=35706Kg；单根φ42mm钢丝绳破断拉力为S=52d2=52×392=79092 Kg钢丝绳扣使用安全系数为：n=3S/P=3×96148/35706=≥[n]=6其中[n]=6为吊装钢丝绳扣许用安全系数。

故件4强度满足要求。

3．白土塔校核（直立状态受力最大）主吊耳见下图：吊耳选用δ=30mm=3cm16MnR钢板，各部分尺寸为φ=120mm=12cm，R=120mm=12cm，h=120mm=12cm，L=300mm=30cm。

Gj=×81=吨Q=1/2 Gj=1/2×=44550Kg设P为主吊绳扣受力，P1为P垂直向上的分解力、P2为P的水平分解力，θ为P与P2之间夹角。

由几何关系可知：cosθ=L1/2H其中L1=1m，为两吊耳间距；H=4.75m，为主吊绳扣净长度。

故θ= cos-11/2×=°自平衡力系知：P2= P1·ctgθ，P= P1/sinθ，P1=Q=44550 KgP2= 44550×°=4713.9Kg，P= 44550/°=44799Kg吊耳板强度校核（1）孔壁承压应力验算σ= P2 /(2rδ)≤[σc]＝44550/(2×6×3)＝1238≤×2300＝3220Kg/cm2满足要求。

（2）孔径截面拉应力：r/R＝60/150＝，查表K＝σ=K×P1/ A=P1/ （2R-φ）×δ =×44550/（2×15-12）×3=1856 Kg/cm2＜[σ]=2300Kg/cm2弯曲应力：σ=M/W=P2×h/（δ2L/6+2δ2L22/6）=×15/（32×30/6+2××152/6）=cm2＜[σ]=2300 Kg/cm2[σ]=2300 Kg/cm2为材质为16MnR的钢板许用应力。

故主吊耳满足要求。

4、溜尾吊耳及绳扣强度校核（白土塔抬头时溜尾吊耳受力最大）。

溜尾吊耳详图溜尾吊耳选用δ=24mm=钢板，各部分尺寸为φ=100mm=10cm，R=120mm=12cm，h=120mm=12cm，L=240mm=24cm（详见附图15）。

Gj=×81=吨Q=1/2（Gj/2）=1/2×（89100/2）=22275Kg(此处应详细计算溜尾力)设P为溜尾绳扣受力，P1为P垂直向上的分解力、P2为P的水平分解力，θ为P与P2之间夹角。

由几何关系可知：cosθ=L2/2H其中L2=0.35m，为两吊耳间距；H=2m，为溜尾绳扣长度。

故θ= 2×2=85°自平衡力系知：P2= P1·ctgθ，P= P1/sinθ，P1=Q=22275KgP2= 22275×ctg85°=1949Kg，P=22275/sin85°=22361Kg吊耳板强度校核（1）孔壁承压应力验算σ= P2 /(2rδ)≤[σc]＝44550/(2×5×＝1856≤×2300＝3220Kg/cm2满足要求。

（2）孔径截面拉应力验算r/R＝50/120＝，查表K＝σ=K×P1/ A= P1/ （2R-φ）×δ=×22275/（2×12-10）×2=1790Kg/cm2＜[σ]=2300 Kg/cm2弯曲应力：σ=M/W=P2×h/（δ2L/6+2δ2L22/6）=1949×12/（×24/6+2××122/6）=cm2＜ [σ]=2300Kg/cm2[σ]=2300 Kg/cm2为材质为16MnR的钢板许用应力。

故溜尾吊耳满足要求。

溜尾绳扣选用钢丝绳扣φ32mm×6m一对，每根四股使用（每根工作绳数按3根绳计算）。

每根绳扣受力为：P=22361Kg而φ32mm钢丝绳破断拉力为S=52d2=52×322=53248 Kg钢丝绳扣使用安全系数为：n=3S/P=3×53248/22361=≥[n]=6其中[n]=6为大中型吊装钢丝绳扣许用安全系数。

故溜尾绳扣强度满足要求。

5、平衡梁整体强度校核（吊装苯塔Ⅰ段时受力最大）平衡梁图其力学模型简化如下图所示件2AA ——AA473件13600制图审核批准序号12名称规格尺寸备注数量单位材质无缝钢管根块Q 2351吊耳板见说明见详图20#4吊装用平衡梁中油七建独山子项目经理部100100R120φ90300300附图185400说明1、本平衡梁适用于60万吨/年芳烃抽提装置中塔器的吊装作业。

2、所有焊缝满焊，焊脚高度为两相焊件中较薄件厚度。

3、件2周边打磨光滑。

4、吊耳焊接前经专业人员交底，焊接完毕后经专业人员检查合格。

5、图中标注尺寸以mm 计。

2300φ273×10×600036δ=36mmP1=P3=P*°=31700kg P2=P*°= P1/°=16431.8kg如忽略平衡梁自身重力，所受弯矩为M=P 2*A=*=×105kg.cm ，A=100+273/2=23.65cm φ273×10无缝钢管的抗弯模量为：W=πD 3［1-（d/D ）4］/32=×［1-（）4］/32=523.84cm3 弯曲应力σw =M/W=×105/= kg/ cm2； 压应力σy =4P 1/π（D 2–d 2）=4×31700/×（–）=384Kg/cm 2；组合应力σ=（τ2+σ2）1/2=（+3842）1/2=cm2合＜[σ]=1000 Kg/cm2其中，[σ]=1000 Kg/cm2为20#无缝钢管许用应力。

吊耳板强度校核（1）孔壁承压应力校核σ= P1 /(2rδ)≤[σc]＝31700/(2××＝978≤×1550＝2170Kg/cm2满足要求。

（2）孔径截面拉应力校核r/R＝45/120＝，查表K＝σ=K×P1/ A= P1/ （2R-φ）×δ =×31700/（2×12-9）×=1350 Kg/cm2＜[σ]=1550 Kg/cm2(3)根部截面强度校核弯曲应力σ=M/W=P2×h/( L 2δ/6)=×10/（242×6）=475Kg/cm2＜ [σ]=1550Kg/cm2剪切应力τ＝P2 /(δL)＝（×24）＝190＜[τ]=950 Kg/cm2式中[τ]为Q235的钢板许用剪切应力组合应力σ＝K2√σw2＋3τ2≤[σ]＝×（4752＋3×1902）＝578＜ [σ]=1550Kg/cm2[σ]=1550 Kg/cm2为材质为Q235的钢板许用应力。

故平衡梁强度满足要求。

二、卡杆计算以白土塔为例，采用按比例作图法，见下图。

从图中可以看出，设备离臂杆最小间距为，此处臂杆宽度为2312，故净距为－2312/2＝,满足安全距离要求。

杆头距绳扣的距离为,滑车组之间最小距离约为4米，净距为=15136,满足安全距离要求。

11。

合集下载

吊车吊装计算

吊车吊装计算

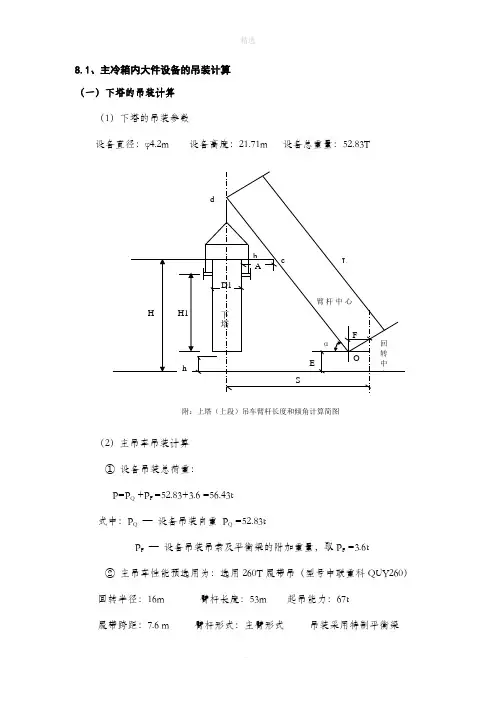

8.1、主冷箱内大件设备的吊装计算（一）下塔的吊装计算（1）下塔的吊装参数设备直径：φ4.2m 设备高度：21.71m 设备总重量：52.83T附：上塔（上段）吊车臂杆长度和倾角计算简图（2）主吊车吊装计算①设备吊装总荷重：P=P Q +P F =52.83+3.6 =56.43t式中：P Q—设备吊装自重P Q =52.83tP F—设备吊装吊索及平衡梁的附加重量，取P F =3.6t②主吊车性能预选用为：选用260T履带吊（型号中联重科QUY260）回转半径：16m 臂杆长度：53m 起吊能力：67t履带跨距：7.6 m 臂杆形式：主臂形式吊装采用特制平衡梁钩头选用160t/100t吊钩，钩头重量为2.8吨吊车站位：冷箱的西面③臂杆倾角计算：α=arc cos（S－F）/L = arc cos（16-1.5）/53 =74.12°式中：S —吊车回转半径：选S=16mF —臂杆底铰至回转中心的距离，F=1.5mL —吊车臂杆长度，选L=53m④净空距离A的计算：A=Lcosα－（H－E）ctgα－D/2=53cos74.12°－(36.5-2) ctg74.12°－5/2=2.1m式中：H —设备吊装时距臂杆最近的最高点b至地面的高度，选H=36.5mE —臂杆底铰至地面的高度，E=2mD —设备直径：D=4.2m，取D=5 m以上计算说明所选的吊车性能能满足吊装需求⑤主吊车吊装能力选用校核：吊装总荷重/起吊能力=P/Q=56.43/67=84.22%经过校核，选用的主吊车能够满足吊装要求。
