JTAG模式下的MPC5554外部FLASH编程的设计与实现

  • 格式：docx
  • 大小：11.79 KB
  • 文档页数：2

JTAG模式下的MPC5554外部FLASH编程的设计与实
现
0 引言随着信息技术的发展，嵌入式系统越来越广泛地应用于手机通信、
汽车、航空航天、工业控制等领域。

在这些电子产品中，大多以嵌人式微处理
器为核心，配套相关的外围辅助设备，对控制对象进行软硬件的功能剪裁性设
计，并将控制程序固化在非易失性存储器中。

FLASH 作为一种存储速度快，容
量大，可多次擦写并且价格便宜的存储器得到了广泛的应用。

由于有些微处理
器内部不包含FLASH 或FLASH 存储空间太小、擦写次数有限，为了提供足够
的程序存储空间，需要对其进行外部FLASH 扩展。

JTAG 是目前广泛使用的一
种系统在线编程的模式，大大方便了嵌入式系统下载程序至FLASH。

该设计使
用的微处理器为MPC5554，通过JTAG 接口对外扩FLASH 进行编程。

1 MPC5554 简介MPC5554 是Freescale 公司推出的采用PowerPC 内核的一款3
2 位微控制器．属于MPC5500 系列第一代产品，可用于航空航天、汽车、
工业控制等嵌入式系统中。

如图1 所示，MPC5554 内部带有浮点运算单元，集
成DSP 运算指令，拥有较高的计算能力，可以满足多任务处理和实时控制的要求。

MPC5554 包含64 KB 内部SRAM，32 KB Cache，2 MB 内部FLASH，64 路eDMA，24 路eMIOS，64 路eTPU 通道，2 路eSCI，4 路DSPI，3 路FlexCAN，40 路12 b A／D(可扩展为64 路)，中断控制器，以及JTAG，Nexus 调试接口等功能模块。

MPC5554 为416 脚PBGA 封装，可在-40～+150℃的环
境下工作，系统时钟可达132 MHz，中断延迟小于70 ns(@132 MHz)，内部逻
辑供电1．5 V，输入／输出供电3．3 V，5 V，外部总线接口支持1．62～3．6 V 操作。

MPC5554 提供2 MB 可编程、非优化内部FLAsH，可
用于指令存取和数据存储。

然而MPC5554 内部的FLASH 为CMF 型FLASH，。

合集下载

JTAG口及其对Flash的在线编程

JTAG口及其对Flash的在线编程

JTAG 口及其对 Flash 的在线编程 摘要通过实现对在线编程。

首先，介绍的定义、结构及引脚的定义，并阐述状态机的工作原理。

然后，介绍口的边界扫描寄存器，给出实现在线写的电路，和如何通 过实现的编程及程序流程图。

关键词在线编程随着嵌入式技术的发展，在一些高端的掌上设备中， 都使用了芯片，如的、联想的天祺系列等产品。

但对于研发人员来说，在开发阶段需要大量的程序调试，就意味着要 对进行擦除和改写的工作， 因此， 如何对进行在线编程是问题的关键所在。

本文介绍一种通过对进行的在线编程方法。

1 简介是 1985 年制定的检测和芯片的一个标准，1990 年被修改后成 为的一个标准，即 11491-1990。

通过这个标准，可对具有口芯片的硬件电路进行边界扫描和故障检测。

图 1 控制器的状态机框图具有口的芯片都有如下引脚定义——测试时 钟输入；——测试数据输入，数据通过输入口；——测试数据输出，数据 通过从口输出； ——测试模式选择， 用来设置口处于某种特定的测试模式。

可选引脚——测试复位，输入引脚，低电平有效。

含有口的芯片种类较多，如、、等。

内部有一个状态机，称为控制器。

控制器的状态机通过和进行状态的改变，实现数据和指令的输入。

图 1 为控制器的状态机框图。

范文先生网收集整理 2 芯片的边界扫描寄存器标准定义了一个串行的 移位寄存器。

寄存器的每一个单元分配给芯片的相应引脚，每一个独立的单元称为 -边界扫描单元。

这个串联的在内部构成回路，所有的-边界扫描寄存器通过测试激活， 平时这些引脚保持正常的功能。

图 2 为具有口的内部单元与引脚的关系。

3 在线写的硬件电路设计和与的连接方式以含接口的 1110 为例，为 281283216 容量。

1110 的的、、、分别接并口的 2、3、4、11 线上，通过程序将对口的 控制指令和目标代码从的并口写入的中。

在设计时，必须将 1110 的数据线和地址线及控制线与的地线线、数 据线和控制线相连。

数字示波器中的波形存储、录制与回放

数字示波器中的波形存储、录制与回放

数字示波器中的波形存储、录制与回放郑涛;杨拴科;金印彬【摘要】波形存储、录制与回放是数字示波器的重要功能.在此采用闪速存储器( FLASH Memory)存储重要的波形数据,方便用户事后调出观察、分析和对比.每段波形存储的长度固定,根据存储波形的序号、大小、起始地址等建立波形存储索引表,通过查询波形索引表可选择要回放的波形.还可以通过波形录制功能把信号波形录制到静态数据存储器(SDRAM)中,然后回放波形,寻找并观察自己需要的波形.通过直接存储(DMA)方式实现将显示缓冲区存储的波形搬移到波形录制的缓存中去,实现了数据的高速存储.在手持式示波表的研制过程中实现了此波录制和回放方法达到了预期的效果.%Waveform storage, recording and playback are the important functions of a digital oscilloscope (DSO). The FLASH memory is adopted to store the important waveform data. It is convenient for users to call out the waveform informa-tion to observe, analyze and compare. Since the length of each stored waveform is fixed, and the index table of the stored waveforms is established according to their serial numbers, sizes and starting addresses, the waveform that is needed to play-back can be found by querying the index table. Signal waveforms can be also recorded in the static data memory (SDRAM) by the waveform recording function, and then users could find and observe the required waveform by waveform playback. The waveform data stored in display buffer can be moved to the recording buffer though the way of DMA to achieve the high-speed data storage. Waveform storage, recording and playback havebeen implemented during the development of the handheld oscil-loscope. The desired result was achieved.【期刊名称】《现代电子技术》【年(卷),期】2011(034)018【总页数】4页(P149-152)【关键词】数字示波器;波形存储;波形录制;波形回放【作者】郑涛;杨拴科;金印彬【作者单位】西安交通大学电气工程学院,陕西西安710049;西安交通大学电气工程学院,陕西西安710049;西安交通大学电气工程学院,陕西西安710049【正文语种】中文【中图分类】TN919-34;TM9330 引言自然界的信号大多都是瞬时变化的一过性信号，采用示波器的触发功能可以捕获符合触发条件的信号，一些重要的信号需要存储并做进一步的观察和分析。

用JTAG烧写Flash的方法

用JTAG烧写Flash的方法

文章编号：1006-1576（2005）01-0086-02用JTAG烧写Flash的方法邓启辉（武汉理工大学智能信息系统研究所，湖北武汉 430070）摘要：利用JTAG烧写Flash的方法是通过并口把PC与主控芯片的JTAG连接，PC向Flash的特定地址发出控制命令，把烧写的目的数据、地址和控制信号经JTAG TDI串行输入到对应的边界扫描单元。

调用putp函数转换TAP 状态，更新引脚状态后从系统总线输出到JTAG，即完成烧写操作。

关键词：烧写Flash；JTAG；并口中图分类号：TP311.11 文献标识码：AMethod for Writing Flash By JTAGDENG Qi-hui(Institute of Intelligence Information Systems, Wuhan University of Technology, Wuhan 430070, China) Abstract: The way of burning flash on board by JTAG was that PC is connected JTAG of the host controller on board with parallel port, and then PC sent control command to the address of flash, and burned data and address and control signal was inputted to corresponding boundary scan cell by JATG TDI. The state of TAP was switched with function putp, and after flash was updated by JTAG to output into JTAG from the bus of system. At the same time, the JTAG of host controller receive the data to complete the operation of burning flash.Keywords: Burning flash; JTAG; Parallel port1 引言Flash存储器由于其存储容量大、密度高，在嵌入式系统中得到广泛的应用。

通过JTAG口对DSP外部FLASH存储器的在线编程

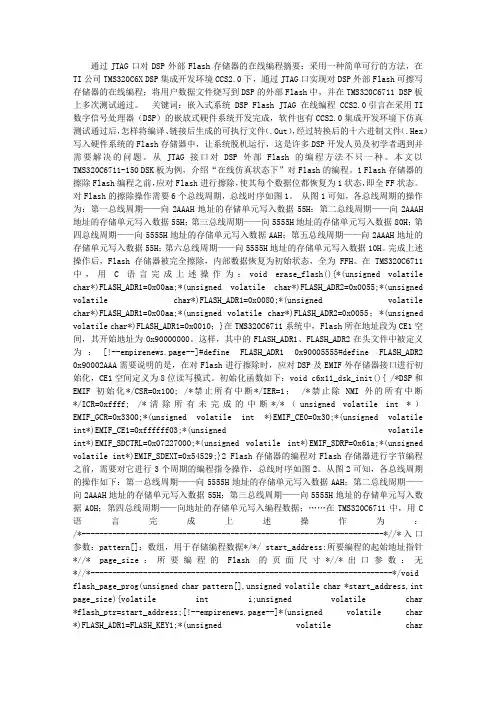

通过JTAG口对DSP外部FLASH存储器的在线编程
