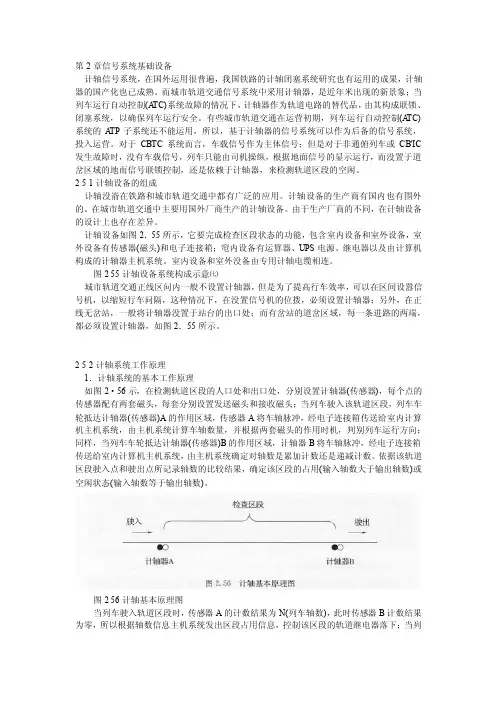

第2章信号系统基础设备计轴信号系统，在国外运用很普遍，我国铁路的计轴闭塞系统研究也有运用的成果，计轴器的国产化也已成熟。
而城市轨道交通信号系统中采用计轴器，是近年米出现的新景象；当列车运行自动控制(A TC)系统故障的情况下，计轴器作为轨道电路的替代品，由其构成联锁、闭塞系统，以确保列车运行安全。
有些城市轨道交通在运营初期，列车运行自动控制(A TC)系统的A TP子系统还不能运用，所以，基于计轴器的信号系统可以作为后备的信号系统，投入运营。
对于CBTC系统而言，车载信号作为主体信号；但是对于非通俯列车或CB'IC 发生故障时，没有车载信号，列车只能由司机操纵，根据地面信号的显示运行，而没置于道岔区域的地而信号联锁控制，还是依赖于计轴器，来检测轨道区段的空闲。
2 5 1计轴设备的组成讣轴没嵛在铁路和城市轨道交通中都有广泛的应用。
计轴设备的生产商有国内也有围外的。
在城市轨道交通中主要用国外厂商生产的计轴设备。
由于生产厂商的不同，在计轴设备的设计上也存在差异。
计轴设备如图2．55所示，它要完成检查区段状态的功能，包含室内设备和室外设备，室外设备有传感器(磁头)和电子连接箱；窀内设备有运算器、UPS电源、继电器以及由计算机构成的计轴器主机系统。
室内设备和室外没备由专用计轴电缆相连。
图2 55计轴设备系统构成示意㈦城市轨道交通正线区问内一般不设置计轴器，但是为了提高行车效率，可以在区间设嚣信号机，以缩短行车问隔，这种情况下，在没置信号机的位拨，必须设置计轴器；另外，在正线无岔站，一般将计轴器没置于站台的出口处；而有岔站的道岔区域，每一条进路的两端，都必须设置计轴器，如图2．55所示。
2 5 2计轴系统工作原理1．计轴系统的基本工作原理如图2·56示，在检测轨道区段的人口处和出口处，分别设置计轴器(传感器)，每个点的传感器配有两套磁头，每套分别设置发送磁头和接收磁头；当列车驶入该轨道区段，列车车轮抵达计轴器(传感器)A的作用区域，传感器A将车轴脉冲，经电子连接箱传送给室内计算机主机系统，由主机系统计算车轴数量，并根据两套磁头的作用时机，判别列车运行方向；同样，当列车车轮抵达计轴器(传感器)B的作用区域，计轴器B将车轴脉冲，经电子连接箱传送给室内计算机主机系统，由主机系统确定对轴数是累加计数还是递减计数。
轨道电路地段作业维修技术手册第一章轨道电路基本知识轨道电路同电动转辙机一样，是铁路信号的基础设备。
轨道电路用于判断轨道线路是否有列车、车辆，是信号联锁的重要技术条件之一。

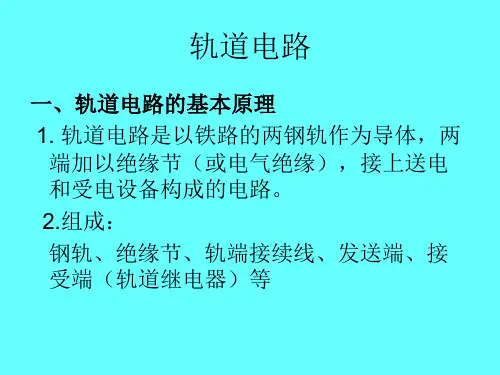

一、轨道电路的组成轨道电路是以一段轨道的两条钢轨为导体的电气回路，这一段轨道称为一个区段，即轨道电路区段（也简称轨道区段）。
轨道电路主要由送电端，钢轨和受电端三部分组成，见图1-1。
1.送电端由电源变压器、限流器、引接线及变压器箱或电缆盒等组成。
限流器是为了保护电源设备而设，一般采用电阻器或电抗器。
2.钢轨由轨条、轨端接续线和钢轨绝缘等组成。
轨端接续线安装在两根轨条的接头处，减小和稳定钢轨电阻（或阻抗）；钢轨绝缘为分隔或划分轨道电路之用。
3.受电端是由升压变压器、轨道继电器、引接线及变压器箱或电缆盒等组成。
升压变压器和轨道继电器之间通过电缆线路连接。
二、轨道电路的基本工作原理轨道电路基本工作原理见图1-2.当轨道区段未被列车或车辆占用时，即空闲时，交流220V轨道电源由电源变压器降压，经限流器和引接线，送到送电端的钢轨上。
由于钢轨上无车，电流沿着钢轨线路流向受电端。
受电端钢轨的电流经引接线送至升压变压器，升压变压器的输出电压经电缆线路加到设在信号楼机械室的轨道继电器（GJ）线圈上，使轨道继电器励磁吸起，利用其前接点闭合条件，表示（反映）轨道区段空闲。
见图（a）。
当轨道区段有列车或车辆时，即占用时，见图（b），由于列车的车轮轮对横跨在钢轨上，轮对的电阻比轨道继电器（GJ）线圈的电阻小得多，送电端送出的轨道电流绝大部分被轮对分路，致使轨道继电器因得不到足够的电流而失磁落下。
利用其后接点闭合的条件，接通轨道区段红灯表示电路（红光带），表示这个轨道区段已被车占用。
轨道电路的制式很多，有开路式和闭路式之分、直流型和交流型（包括脉冲型）之分等等。
但工作原理基本上是一致的。
目前我国使用最普遍的轨道电路制式是JZXC-480型交流轨道电路。
三、轨道电路的基本工作状态轨道电路的基本工作状态是调整状态和分路状态。
