高频响电液伺服阀与比例阀的能源效益比较分析引言：在工业自动化领域中，液压系统广泛应用于各种工程设备和机械装置中，起到传动、控制和调节作用。
而电液伺服阀和比例阀作为液压系统中重要的执行元件，对系统的性能和能源效益有着直接的影响。
本文将对高频响电液伺服阀和比例阀的能源效益进行详细比较分析。
1. 高频响电液伺服阀的能源效益高频响电液伺服阀是一种特殊的电液伺服阀，其具有快速响应、高精度和抗载荷能力强等优点。
这种阀可以实现快速的开启和关闭动作，并能根据外部信号即时调整流量和压力。
这种特性使得高频响电液伺服阀在一些对动态响应要求高、频繁启闭的工况下具备较高的能源效益。
首先，高频响电液伺服阀的快速开启和关闭动作可以减少液压系统中的能量损失。
传统的电液伺服阀在开启和关闭过程中会存在一定的延时，导致液压油流不能立即进入或截断流通，从而引起能量损耗。
而高频响电液伺服阀几乎可以实现即时开启和关闭，大大减少了这种能量损失。
其次，高精度的流量和压力调节使得高频响电液伺服阀能够更加精确地控制液压系统的流量和压力。
通过实时调整和优化流体流量，可以确保系统始终处于最佳工作状态，减少能量浪费和功耗。
最后，高频响电液伺服阀的抗载荷能力强，可以实现更加精确的负载控制。
在工程机械和重载设备中，由于工作负载的变化和波动，若无法精确控制液压系统的负载输出，将导致能源浪费和低效率工作。
高频响电液伺服阀通过准确感知负载压力变化，并迅速动态调整阀门位置和流量输出，实现精准负载控制，提高能源效益。
2. 比例阀的能源效益比例阀是一种常见的电液转换器，通过电信号调节液压阀芯的运动位置，从而控制液压系统中液压油的流量和压力。
比例阀适用范围广泛，常用于机床、冶金、石化等行业的液压控制系统中。
比例阀具有灵活性强、可控性好、响应速度快等优点。
通过电信号的调节，可以实现对液压系统流量和压力的精确控制，达到节能和提高系统效率的目的。
首先，比例阀可以根据实际需求进行流量和压力的在线调节。

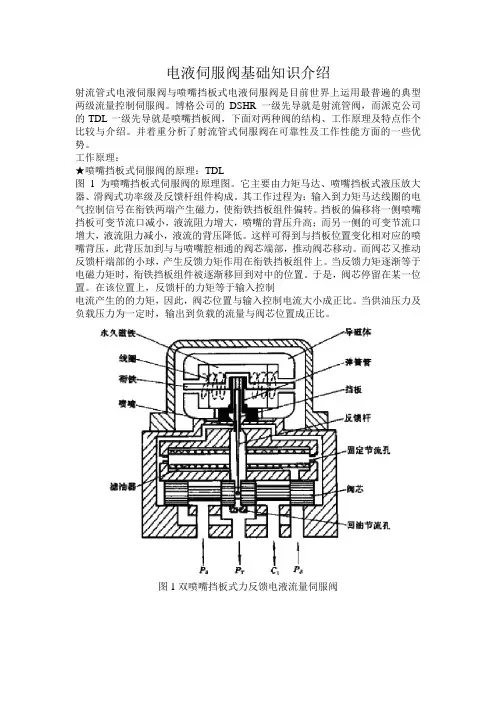

电液伺服阀基础知识介绍射流管式电液伺服阀与喷嘴挡板式电液伺服阀是目前世界上运用最普遍的典型两级流量控制伺服阀。
博格公司的DSHR一级先导就是射流管阀，而派克公司的TDL一级先导就是喷嘴挡板阀，下面对两种阀的结构、工作原理及特点作个比较与介绍。
并着重分析了射流管式伺服阀在可靠性及工作性能方面的一些优势。

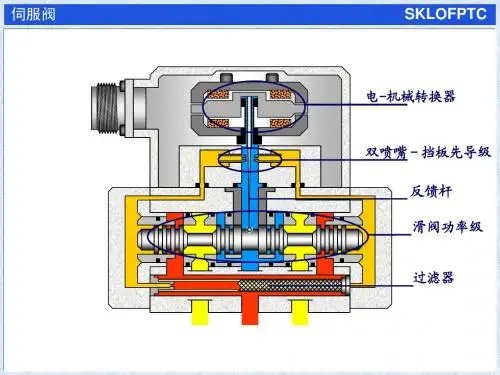

工作原理：★喷嘴挡板式伺服阀的原理：TDL图1 为喷嘴挡板式伺服阀的原理图。
它主要由力矩马达、喷嘴挡板式液压放大器、滑阀式功率级及反馈杆组件构成。
其工作过程为：输入到力矩马达线圈的电气控制信号在衔铁两端产生磁力，使衔铁挡板组件偏转。
挡板的偏移将一侧喷嘴挡板可变节流口减小，液流阻力增大，喷嘴的背压升高；而另一侧的可变节流口增大，液流阻力减小，液流的背压降低。
这样可得到与挡板位置变化相对应的喷嘴背压，此背压加到与与喷嘴腔相通的阀芯端部，推动阀芯移动。
而阀芯又推动反馈杆端部的小球，产生反馈力矩作用在衔铁挡板组件上。
当反馈力矩逐渐等于电磁力矩时，衔铁挡板组件被逐渐移回到对中的位置。
于是，阀芯停留在某一位置。
在该位置上，反馈杆的力矩等于输入控制电流产生的的力矩，因此，阀芯位置与输入控制电流大小成正比。
当供油压力及负载压力为一定时，输出到负载的流量与阀芯位置成正比。
图1双喷嘴挡板式力反馈电液流量伺服阀★射流管式伺服阀的原理：图2 为射流管式伺服阀的原理图。
力矩马达采用永磁结构，弹簧管支承着衔铁射流管组件，并使马达与液压部分隔离，所以力矩马达是干式的。
前置级为射流放大器，它由射流管与接受器组成。
当马达线圈输入控制电，在衔铁上生成的控制磁通与永磁磁通相互作用，于是衔铁上产生一个力矩，促使衔铁、弹簧管、喷嘴组件偏转一个正比于力矩的小角度。
经过喷嘴的高速射流的偏转，使得接受器一腔压力升高，另一腔压力降低，连接这两腔的阀芯两端形成压差，阀芯运动直到反馈组件产生的力矩与马达力矩相平衡，使喷嘴又回到两接受器的中间位置为止。
这样阀芯的位移与控制电流的大小成正比，阀的输出流量就比例于控制电流。
电液伺服阀工作原理_电液伺服阀技术参数嘿，朋友们！今天咱们来唠唠电液伺服阀这个超酷的玩意儿。
你要是搞机械或者液压方面的工作，那肯定对它不陌生。
要是不太了解呢，也没关系，听我一一道来，保证你会觉得这东西特别有趣。
先来说说电液伺服阀的工作原理吧。
想象一下，电液伺服阀就像是一个超级智能的交通指挥官。
它有两个主要的输入信号，一个是电信号，就好比是交通指挥中心发来的指令；另一个是液压油，这就像是路上的车辆。
电信号一过来，就像指挥中心下达了特定的命令，比如说要让哪条路的车流量增大或者减小。
这个电信号作用在电液伺服阀内部的电磁部分。
这电磁部分就像是一个魔法棒，它能把电信号转化为机械运动。
你看啊，电磁力根据电信号的大小和方向，推动一个小阀芯或者挡板之类的部件。
这就好比魔法棒一挥，小木偶就开始动起来了。
这个小阀芯或者挡板的移动可不得了，它直接影响着液压油的流向和流量。
就像交通指挥官改变了路口的信号灯和道路的通行规则，液压油就得按照新的规则流动。
液压油通过电液伺服阀内部精心设计的通道，这些通道就像城市里规划好的道路一样，有进有出。
当阀芯或者挡板改变位置的时候，液压油通往不同的出口，从而驱动外部的液压执行机构，像液压缸或者液压马达。
这就像车辆根据新的交通规则到达不同的目的地，去完成各种各样的工作，比如举起一个很重的物体或者转动一个大轮子。
再说说电液伺服阀的技术参数，这可都是它的“身份证”信息呢。
其中一个重要的参数就是额定流量。
这额定流量就像一个人的饭量一样，告诉我们这个电液伺服阀在正常工作情况下能够允许通过多少液压油。
如果超过了这个额定流量，就好比一个人吃太多撑着了，电液伺服阀可能就会出问题，工作就不正常了。
还有一个参数叫响应频率。
这个怎么理解呢？就好比一个运动员的反应速度。
如果响应频率高，那就意味着电液伺服阀能够快速地根据电信号做出反应，就像一个反应超快的运动员，能迅速改变液压油的流动状态。
相反，如果响应频率低，那就像一个反应迟钝的人，在需要快速动作的时候就跟不上节奏了。
动圈式电液伺服阀工作原理嘿，咱今天就来好好唠唠动圈式电液伺服阀的工作原理！你说这动圈式电液伺服阀啊，就像是一个特别厉害的指挥官！它能精准地控制液压油的流向和流量，就好像是一个超级交通警察，指挥着来来往往的车流。
它里面有个动圈，就跟个活力满满的小马达似的。
这个动圈可是很关键的部分哦！当电流通过的时候，它就开始活跃起来啦。
然后呢，还有阀芯，就像是一扇门，通过动圈的带动，能巧妙地开关，让液压油乖乖地按照要求流动。
这就好比你家的水龙头，你拧开它，水就流出来了，拧得大小不同，水流量也就不一样。
想象一下，在各种机械设备里，动圈式电液伺服阀就像一个默默工作的小英雄。
它要保证机器能正常运转，动作精准无误。
要是它稍微出点差错，那可不得了啊，机器可能就会闹脾气，不好好工作啦！比如说在一些大型工业设备里，它得时刻保持警惕，不能有一丝马虎。
它得快速响应各种指令，及时调整液压油的流向和流量，就像一个反应迅速的运动员，随时准备冲刺。
而且哦，动圈式电液伺服阀的工作可稳定啦！不管是遇到恶劣的工作环境，还是长时间的工作压力，它都能稳稳地坚守岗位。
这一点是不是特别让人佩服呢？你看啊，这么一个小小的东西，却有着大大的能量。
它能让那些庞大的机械设备乖乖听话，按照我们的要求来工作。
这难道不神奇吗？咱再想想，如果没有动圈式电液伺服阀，那很多工业生产不就乱套了吗？那些需要精确控制的机器可能就会变得笨手笨脚的，没法好好干活啦！所以说啊，动圈式电液伺服阀真的是太重要啦！它就像一个幕后英雄，默默地为我们的生产生活贡献着力量。
我们可得好好珍惜它，好好了解它的工作原理，让它更好地为我们服务呀！总之，动圈式电液伺服阀就是这么神奇，这么厉害，这么不可或缺！原创不易，请尊重原创，谢谢!。
第2讲电液伺服阀工作原理与组成
电液伺服阀是一种通过电磁力来控制液压流量的装置。
它由电磁铁、
阀芯、阀板、弹簧、导向阀等部件组成。
电液伺服阀的工作原理可以简单
描述如下：
当电流通过电磁铁时，产生的电磁力会使阀芯向下移动，同时压缩弹簧。
阀芯下移时，与阀板之间的间隙变大，液压油从进油口流入阀芯内部
并通过阀板上的小通道进入下游腔。
同时，在阀芯的上方形成了一个压力腔，进油口被关闭。
当需要控制液压流量时，通过控制电流的大小和方向来控制阀芯的移动。
通过改变间隙的大小，可以调整液压油流入下游腔的量，从而控制液
压流量的大小。
电液伺服阀的组成和功能如下：
1.电磁铁：产生电磁力，控制阀芯的移动。
2.阀芯：通过电磁铁的作用而移动，调节液压油的流量。
3.阀板：阀芯移动时与阀板之间的间隙改变，控制液压油的流动方向
和量。
4.弹簧：阀芯上方的弹簧通过压缩保持阀芯的位置稳定。
5.导向阀：控制液压油的流动方向和量，确保液压系统的正常工作。
电液伺服阀的工作原理和组成使其在许多液压系统中得到广泛应用。
它可以控制液压系统的速度、压力和位置，提高系统的响应速度和稳定性。
电液伺服阀通常用于工程机械、船舶、航空航天等领域，以满足复杂的运
动控制需求。
