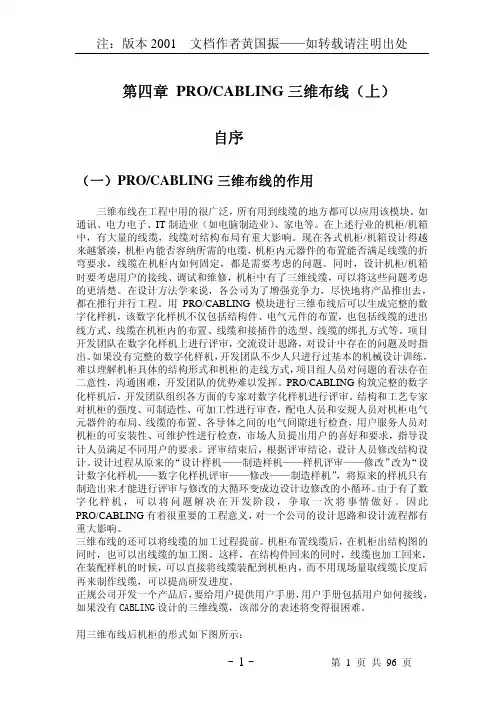

三维布线

Proe5.0布线入门一、连接器 (2)二、布线的简单介绍 (4)1、名词解释 (4)2、布线的操作步骤 (5)三、布线实例 (8)1、单芯电缆的布线 (8)2、多芯电缆的布线 (15)3、扁平线的布线 (23)一、连接器在我们用到的电缆中，大体可以分为3类，即单芯电缆、多芯电缆和扁平线，在proe布线模块中也是这样分类的。

在没有布线之前先看一下连接器，因为proe布线就是将要布置的线缆先与连接器连接，然后布置路径。

所谓连接器就是常说的端子、开关、接触器、变压器等接线的零件。

设计连接器模型时，不仅要满足外形要求，还要满足连接器的布线要求。

有什么样的要求呢？简单来讲就是要在接线端口处加一个坐标系，而且z轴方向朝外，如图1-1，因为proe 中线缆是通过坐标系的z轴进入连接器的。

图1-1 端子接线端口处创建一个坐标系，且z轴朝外。

再说一下，三种电缆与proe中坐标系的关系：1、单芯电缆：通过z轴进入连接器，所以z轴一定要朝外，否则线就会接反。

图1-2、z轴朝外，方向正确图1-3、z轴朝里，方向反向2、多芯电缆：各电缆也是通过z轴进入连接器，均布在z轴周围。

z轴一定要朝外，否则也会方向。

图1-4、电缆均布在z轴周围3、扁平线：同样各根线也是通过z轴进入连接器，沿着y轴方向展开。

z轴一定要朝外，y轴朝着扁平线的方向。

图1-5、扁平线沿y轴分布其他类型的连接器，建完模型后都要在接线口处创建坐标系。

坐标系的创建不再啰嗦，一定要把方向弄对。

如图1-6。

图1-6、其他连接器建立坐标系时，z轴和y轴的方向一定要正确二、布线的简单介绍1、名词解释布线之前还有一点要说的就是，proe中的一些名词，假如是第一次接触布线模块可能会感觉有些乱，可以简单的看一下，了解了解一些命令都在哪里，然后跟着第三部分的实例自己去做做，等都做完后，再回来仔细看，就会恍然大悟。

所以该模块的学习，跟其他模块一样，要反复学习，多运用，才能更好掌握。

首先要注意的是，布线模块的中文翻译很不准确，只看中文会感到莫名其妙，不知所云，所以要将菜单管理器设置成中英文或全英文的。

在config文件中加入menu_translation both（1）harness 是指多跟电缆的组合，proe中翻译为线束，就如part翻译为零件一样。

Harness在proe中是作为一个零件来看待的，后缀为“.prt”。

很多特征与零件相似。

（2）Spool 是指电缆的规格，proe中翻译为线轴。

用于定义电缆的参数，如电缆颜色、电缆直径、弯曲半径、多芯电缆的根数等等。

Spool有4种类型：分别为Wire单芯电缆（电线）、cable多芯电缆（电缆）、sheath 护线套（鞘）、ribbon扁平线缆（带）。

括号内为proe的中文解释，是不是很莫名其妙？（3）component 指定零件。

就是用于将零件或子装配设置成连接器。

2、布线的操作步骤进行布线之前，首先要进入布线模块，布线模块只有在装配中才有，因为harness是一个零件，不能在一个零件中创建另一个零件。

（1）在装配中，选择菜单栏中的应用程序——电缆，便可进入布线模块（2）创建harness，与创建零件一样，选择“插入——线束”，或者点这个图标，弹出如下对话框，输入零件名称。

Harness作为一个零件在模型树出现，为了能与其他类型的零件区别，建立在harness的名称前加一个H作为前缀，以便以后修改时容易找到。

（3）创建spool，spool前面已经讲了，它包括了电缆的所有参数，通过这些spool可以将这些参数传递给具体的线缆。

“插入——线轴”或，在弹出的菜单栏中点击“创建”，会出现以下四种类型的电缆，前面已做介绍，根据需要创建。

（4）Component的设置，就是把零件定义为可接电缆的连接件。

“工具——元件——指定”，选取零件，弹出输入名称，不用输入直接确认，然后弹出“修改连接器菜单”，点击entryports（入口端），然后选择建立的坐标系，点确定。

“输入内部长度，根据需要输入合适的值，也可采用默认的0，弹出“端口类型”，有三种形式，wire（线）、round（倒圆角，！莫名其妙！）和flat（平整）。

解释一下：wire是指单芯电缆，当我们要接入单芯电缆时，就选用该种形式。

Round是指多芯电缆，即此端口接入多芯电缆时，要采用该形式。

Plat是指扁平线。

选择合适的借口形式，点击完成。

再定义玩其他的零件。

（5）布线：“插入——布线电缆”或。

弹出布线电缆对话框。

首先得创建电缆特征，有如下3种形式——单芯电缆——多芯电缆——扁平线选择要布置的电缆形式，连接到相应的连接件坐标。

布线过程基本结束，剩下的工作就是修改路径，让电缆沿着预订的路线走。

修改路径将要用到这个命令，在下面的实例中再介绍。

布线的过程可以总结为：创建harness、创建spool、定义零件、布线和创建电缆特征、修改路径。

三、布线实例1、单芯电缆的布线（1）打开组建dianqigui.asm，应用程序——电缆，进入布线模式。

将模型树转换到层树，找到PINGBIBAN，右击——隐藏。

此例，将会将图3-1-1的端子1和2连接起来。

图3-1-1 进入布线模式（2）创建harness，“插入——线束”或，命名为H_DUANZI（3）创建spool，“插入——线轴”或，“create（创建）——wire（电线）”，如图3-1-2。

命名为“10_black”，意思是直径10mm的黑色的线，以后的单芯电缆就可以这样命名，好记易看易明白。

图3-1-2创建wire（电线）在弹出的电气参数对话框中（如图3-1-3）我们就可以定义电缆的一些参数了，例如颜色、直径、最小折弯半径等。

默认的列表中没有颜色选项，我们需要调出来，该对话框中点击“视图——列”，将colour选项有不显示栏转到显示栏里。

如图3-1-4。

然后确定。

回到电气参数对话框，修改min_bend_radius （最小折弯半径）为3，thickness（电缆带绝缘层的直径）为7。

点击应用和确定，然后点“完成/返回”。

图3-1-3 电气参数对话框图3-1-4 将colour选项有不显示栏转到显示栏里（4）定义零件为可接电缆的连接件。

“工具——元件——指定”，选择下图的零件，即图3-1-1中的端子2。

图3-1-5在弹出的输入名称中直接点对号，不需要输入。

弹出如下菜单。

图3-1-6我们选择“入口端”，然后点刚才选择的零件上的CS1坐标系。

然后点确定。

弹出输入深度的对话框，我们可以输入5，也可以不输入接受默认的0。

然后菜单栏会多出“端口类型”，如图3-1-7，我们选用wire（线）。

然后点击完成。

用同样的方法定义一下端子1。

图3-1-7“端口类型”的3个选项的意思上面已经解释过。

现在再解释一遍：wire 是指单芯电缆，当我们要接入单芯电缆时，就选用该种形式。

Round是指多芯电缆，即此端口接入多芯电缆时，要采用该形式。

Plat是指扁平线。

后两种将在实例2和3中用到，在此做一下了解即可。

图3-1-7（5）布线：“插入——布线电缆”或，弹出布线对话框，如图3-1-8。

图3-1-8 布线电缆对话框我们点创建一个线缆特征，proe中翻译的线缆就是指单芯电缆。

名称和线轴选项系统会自动填写上，我们都可以修改。

因为我们现在就创建了一个线轴，所以我们接受系统默认的。

将来线轴建立的多了以后，我们在创建电缆特征时，选用合适的线轴。

图3-1-9 创建了单芯电缆创建完电缆特征以后，我们就可以布置电缆了，点击图3-1-9中的“自……”，然后选择端子1的坐标系，再点“至……”，然后选择端子2的坐标系，点击确定。

电缆布置完成，如图3-1-10，我们点图3-1-10上的，就会显示出布好的黑色电缆。

图3-1-10 电缆布置完毕（6）电缆走向的修改。

如果位置不是我们想要的，我们点按钮进行修改。

我们先点，回复为中心线显示状态。

再选取刚才布得电缆，再点，进入修改状态。

电缆一般都是沿着桥架、支撑等走线，我们就点相应的面建立一系列的点，然后点，对这些点的位置进行详细修改。

这部分不好说，自己多试验试验，总结一下经验。

注意一个问题：当修改完都修改完，退出后，发现还需要再改改路径，仍然选进行修改，但是点位置的编辑模式是灰色的不能选择，可以随意点一个位置，发现又多加了一个控制点，电缆走向完全乱套，没有关系，你会发现按钮就可以选择了，点进如编辑模式，右击刚加的点，然后删除，电缆又恢复原样。

再选择要修改的点，进行位置修改。

2、多芯电缆的布线图3-2-1为方便描述，将端子命名，如上图3-2-1。

（1)打开组建dianqigui.asm，应用程序——电缆，进入布线模式。

将模型树转换到层树，找到PINGBIBAN，右击——隐藏。

此例，将会将图3-2-1的端子1、2、3分别和端子4、5、6连接起来。

（2）创建harness，“插入——线束”或，命名为H_donglidianlan（3）创建spool，“插入——线轴”或，“create（创建）——cable（电缆）”，如图3-2-2。

命名为“1_3c_black”，其中1表示一芯的截面积，3c表示是3芯电缆，black绝缘层的颜色。

图3-2-2创建cable（电缆）在电气参数对话框中，选择列，将colour和num_conductor加入显示中，图3-2-3。

确定，返回电气参数对话框。

图3-2-3修改参数colour为black，num_conductor为3（意思为几根电缆），直径为16。

当设置完num_conductor为3后，导线命令变为可选，我们选导线，如下图。

图3-2-4 导线命令可选然后选择视图——列，将colour、thickness、min_bend_radius加入显示栏，确定后修改值，如下图。

图3-2-5 导线参数修改完成确定后，退出对话框。

需要解释一下，图3-2-5成三级显示，第一级即为线轴；第二级大概意思是多芯电缆的外防护层，当我们修改外防护属性时，要选用的连接；第三级就是多芯电缆的各个缆芯了，当我们修改各个缆芯属性时，要选用的导线。

（4）定义零件为可接电缆的连接件。

“工具——元件——指定”，选择,图3-2-1中的端子1。

定义接入点，与单芯电缆的一致。

不同的是在弹出端口类型时，我们选择round（倒圆角）选项，什么意思上面已经讲过。

聪明的你会发现，当我们建立单芯电缆时，选用的接入点为wire（线），而多芯电缆时选用的是round （倒圆角），那么扁平线时，定义零件接入点时，就应该选用flat（平整）了，这在第三实例中将会用到。

图3-2-5将其他5个端子以相同的方式定义。

（5）布线。

“插入——布线电缆”或，弹出布线对话框图3-2-6我们选择上图中的，布线电缆对话框变为图3-2-7我们先看，其中cable_1是指被外皮保护部分的电缆，它的起始点需要建立相应的点来定义位置，cable_1:1等是指被剥皮部分的三根电缆，它们的起始点就是刚才定义的零件的坐标系。
