汽轮机基础知识填空题.doc

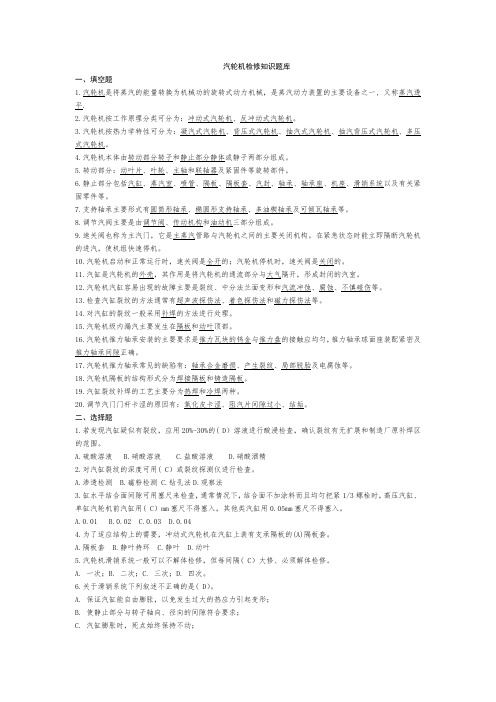

汽轮机检修知识题库一、填空题1.汽轮机是将蒸汽的能量转换为机械功的旋转式动力机械，是蒸汽动力装置的主要设备之一, 又称蒸汽透平.2.汽轮机按工作原理分类可分为：冲动式汽轮机、反冲动式汽轮机。

3.汽轮机按热力学特性可分为：凝汽式汽轮机、背压式汽轮机、抽汽式汽轮机、抽汽背压式汽轮机、多压式汽轮机。

4.汽轮机本体由转动部分转子和静止部分静体或静子两部分组成。

5.转动部分：动叶片、叶轮、主轴和联轴器及紧固件等旋转部件。

6.静止部分包括汽缸、蒸汽室、喷管、隔板、隔板套、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。

7.支持轴承主要形式有圆筒形轴承、椭圆形支持轴承、多油楔轴承及可倾瓦轴承等。

8.调节汽阀主要是由调节阀、传动机构和油动机三部分组成。

9.速关阀也称为主汽门，它是主蒸汽管路与汽轮机之间的主要关闭机构。

在紧急状态时能立即隔断汽轮机的进汽，使机组快速停机。

10.汽轮机启动和正常运行时，速关阀是全开的；汽轮机停机时，速关阀是关闭的。

11.汽缸是汽轮机的外壳，其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室。

12.汽轮机汽缸容易出现的故障主要是裂纹、中分法兰面变形和汽流冲蚀、腐蚀、不慎碰伤等。

13.检查汽缸裂纹的方法通常有超声波探伤法、着色探伤法和磁力探伤法等。

14.对汽缸的裂纹一般采用补焊的方法进行处理。

15.汽轮机级内漏汽主要发生在隔板和动叶顶部。

16.汽轮机推力轴承安装的主要要求是推力瓦块的钨金与推力盘的接触应均匀，推力轴承球面座装配紧密及推力轴承间隙正确。

17.汽轮机推力轴承常见的缺陷有：轴承合金磨损、产生裂纹、局部脱胎及电腐蚀等。

18.汽轮机隔板的结构形式分为焊接隔板和铸造隔板。

19.汽缸裂纹补焊的工艺主要分为热焊和冷焊两种。

20.调节汽门门杆卡涩的原因有：氧化皮卡涩、阻汽片间隙过小、结垢。

二、选择题1.若发现汽缸疑似有裂纹，应用20%-30%的( D）溶液进行酸浸检查，确认裂纹有无扩展和制造厂原补焊区的范围。

一．填空题：1.汽轮机是将蒸汽的热能转变为转子旋转的机械能的(动力机械)，具有功率大、转速高、(运转平稳和使用寿命长)等优点。

2.汽轮机按热力过程特性，可分为（凝气式）、（背压式）、调节抽泣式、中间再热式汽轮机。

3.动力厂热电站三台汽轮机的型号分别为（B3-35/5-1型），（C3-3.43/0.49）、C15-3.43/0.49。

4.级内损失包括喷嘴、叶动、余速、扇形、摩擦、（部分进气）、（漏气及湿气）损失。

5.汽轮机静止部分包括基础、台板、（气缸）、喷嘴、隔板、（汽封）及轴承等部件。

6.汽封式动、静机件的（密封装置），根据其装置部位可分为端部、隔板和（围带汽封）。

7.推理轴承的作用是承担蒸汽作用在转子上的（轴向推力），并确定转子的轴向位置，使转子与静止部分保持一定的（轴向间隙）。

8.影响油膜震荡的主要因素有临界转速、（相对偏心率）、（润滑油的粘度）、轴承载荷、转速9.汽轮机转动部件的组合体称为（转子），它由主轴叶轮、动叶栅、（联轴器）及装在轴上的其他零件组成。

10.常用的叶根有T型叶根、（菌型叶根）、（叉型叶根）、纵树型叶根等几种形式。

11.联轴器又叫（靠背轮），作用是连接汽轮机的各转子及（发电机转子），并传递转矩。

12.刚性联轴器的优点是连接(刚性强)，传递转矩大，(尺寸小)，结构简单，加工方便，工作时不需要润滑，没有噪声。

13.供油系统的基本作用是，供汽轮机各轴承作用(润滑油)，使轴颈和轴瓦之间形成油膜，带走(摩擦产生的热量)和由转子传来的热量，供给调节系统和保护装置用油。

14.汽轮机油系统一般采用(20号)或30号透平油作为工质，闪点仅为(180~200℃),其自燃点约为350~400℃。

15.油系统发生泄漏，漏油与裸露的(高温管道)相接触时，就会引起(火灾)。

16.供油系统只要由主油泵、(辅助油泵)、注油器、冷油器、（油箱及过压阀）等设备组成。

17.辅助油泵的作用是在汽轮机启动、停止或(发生事故)，主油泵不能正常工作时，及时地向调节、保护系统和(润滑油系统)供油。

1. 汽耗特性是指汽轮发电机组汽耗量与(电负荷)之间的关系，汽轮发电机组的汽耗特性可以通过汽轮机变工况计算或在机组热力试验的基础上求得。

凝汽式汽轮机组的汽耗特性随其调节方式不同而异。

2. 影响汽轮发电机组经济运行的主要技术参数和经济指标有(汽压)，（汽温），真空度，（给水温度），汽耗率，循环水泵耗电率，高压加热投入率，凝汽器（端差），凝结水（过冷度），汽轮机热效率等。

3. 当发生厂用电失去，机组故障停机，当排汽温度小于（50℃）时，方可投入凝汽器冷却水，若排汽温度超过（50℃），需经领导同意，方可投入凝汽器冷却水（凝汽器投入冷却水后，方可开启本体及管道疏水）。

4. 除氧器滑压运行，当机组负荷突然降低，将引起除氧给水的含氧量（减少）。

5. 凝汽器内真空的形成和维持必须具备三个条件凝汽器铜管必须通过（一定水量）；凝结水泵必须不断地把（凝结水抽走），避免水位（升高），影响蒸汽的凝结；抽气器必须不断地把漏入的空气和排汽中的其他气体抽走。

6. 安全阀是一种保证（设备安全）的阀门。

7. 汽轮机喷嘴损失和动叶损失是由于蒸汽流过喷嘴和动叶时汽流之间的（相互摩擦）及汽流与叶片表面之间的（摩擦）所形成的。

8. 汽轮机在停用时，随着负荷、转速的降低，转子冷却比汽缸快，所以胀差一般向（负方向）发展。

9. 备用给水泵发生倒转时应关闭（出口门）并确认（油泵）在运行。

10. 汽轮机超速试验应连续做两次，两次的转速差小于（18 ）r/min。

11. 汽轮机发生水冲击时，导致轴向推力急剧增大的原因是蒸汽中携带的大量水分在叶片汽道形成（水塞）。

12. 为了防止汽轮机通流部分在运行中发生摩擦，在机组启停和变工况运行时应严格控制（胀差）。

13. 在升速过程中，通过临界转速时瓦振不大于（0.1mm），轴振不大于(0.26mm) ，否则应立即打闸停机。

14. 小机盘车期间应保证(给水泵再循环阀)在全开位置，防止给水泵发生（汽化）现象。

15. 汽轮机从打闸停止进汽开始至转子静止，这段时间称（惰走）时间。

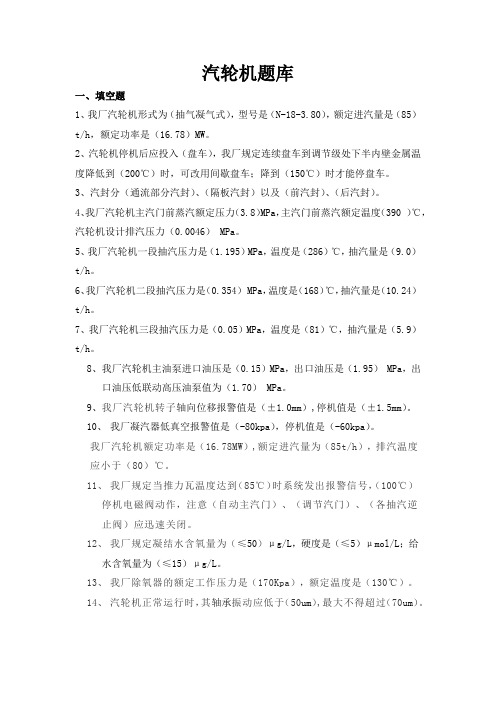

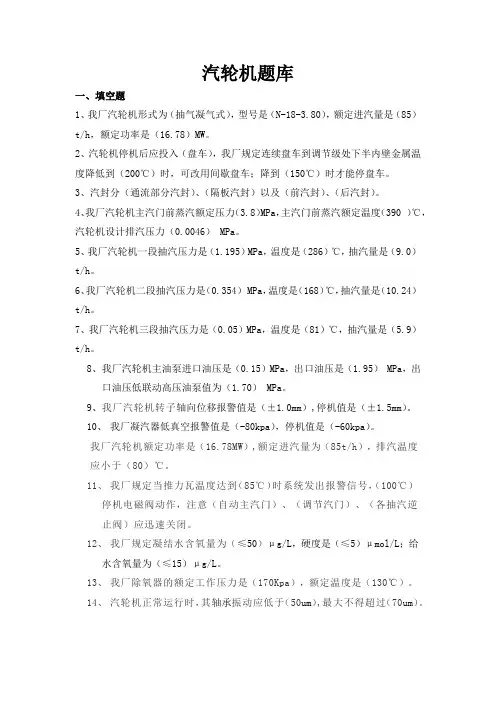

汽轮机题库一、填空题1、我厂汽轮机形式为（抽气凝气式），型号是（N-18-3.80），额定进汽量是（85）t/h，额定功率是（16.78）MW。

2、汽轮机停机后应投入（盘车），我厂规定连续盘车到调节级处下半内壁金属温度降低到（200℃）时，可改用间歇盘车；降到（150℃）时才能停盘车。

3、汽封分（通流部分汽封）、（隔板汽封）以及（前汽封）、（后汽封）。

4、我厂汽轮机主汽门前蒸汽额定压力（3.8）MPa，主汽门前蒸汽额定温度（390 ）℃，汽轮机设计排汽压力（0.0046） MPa。

5、我厂汽轮机一段抽汽压力是（1.195）MPa，温度是（286）℃，抽汽量是（9.0）t/h。

6、我厂汽轮机二段抽汽压力是（0.354） MPa，温度是（168）℃，抽汽量是（10.24）t/h。

7、我厂汽轮机三段抽汽压力是（0.05）MPa，温度是（81）℃，抽汽量是（5.9）t/h。

8、我厂汽轮机主油泵进口油压是（0.15）MPa，出口油压是（1.95） MPa，出口油压低联动高压油泵值为（1.70） MPa。

9、我厂汽轮机转子轴向位移报警值是（±1.0mm）,停机值是（±1.5mm）。

10、我厂凝汽器低真空报警值是（-80kpa），停机值是（-60kpa）。

我厂汽轮机额定功率是（16.78MW）,额定进汽量为（85t/h），排汽温度应小于（80）℃。

11、我厂规定当推力瓦温度达到（85℃）时系统发出报警信号，（100℃）停机电磁阀动作，注意（自动主汽门）、（调节汽门）、（各抽汽逆止阀）应迅速关闭。

12、我厂规定凝结水含氧量为（≤50）μg/L，硬度是（≤5）μmol/L；给水含氧量为（≤15）μg/L。

13、我厂除氧器的额定工作压力是（170Kpa），额定温度是（130℃）。

14、汽轮机正常运行时，其轴承振动应低于（50um）,最大不得超过（70um）。

15、我厂规定轴承回油温度高于（65℃）时DCS发出报警信号，高于（80℃）时停机电磁阀动作，注意（自动主汽门）、（调节汽门）、（各抽汽逆止阀）应迅速关闭。

( 安全试题 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改汽轮机专业试题及答案(通用版)Regular examinations and questions are an important means to supplement and consolidate the knowledge of personnel in the company’s security positions汽轮机专业试题及答案(通用版)一、选择题：1、电机转速为3000rpm时，振动值应小于（A）mm。

A0.06B0.10C0.12D0.162、给水泵平衡管的作用是（D）。

A防止泵过热损坏B防止泵超压C防止泵过负荷D减少轴向推力3．发现循环水泵备用中倒转时，应判断为（B）。

A、电机启动B、出口门不严C、泵未排空D、入口门不严4．凝汽器冷却面积为（A）m2。

A、11000B、22300C、14096D、94105．备用给水泵启动前，应先关（B）。

A、入口门B、出口门C、空气门D、密封水门6．高压除氧器的水箱有效容积是（B）m3。

A、50B、140C、670D、7007．正常巡检中，发现油净化器输油泵运行中跳闸，油位上涨，此时应首先（D）。

A、汇报B、开放油门放油C、关出口门D、关闭来油门8．水泵发生倒转时，应（B）。

A、关闭入口门B、关闭出口门C、开启放水门D、立即合闸启动9．离心泵启动正常后，开出口门时，出口压力和电流分别（B）。

A、升高，增加B、下降，增加C、下降，减小D、升高，减小10．离心泵在运行中发现供水压力低，流量下降，管道振动，泵窜轴，则为（D）。

A、打空泵B、打闷泵C、出水量不足D、水泵汽蚀11．机组运行中，高加停止过程中，出口水温降低速度应控制在（B）℃/min以内。

301、管道与容器最常用的连接方式是_______。

答：法兰连接302、阀门盘根接口应切成_______。

答：45°303、凝汽器冷却水管在管板上的连接，通常采用较多的方法是_______。

答：胀管法连接304、凝汽器的脏污主要是由于凝汽器换热管_______与含有杂物的循环水接触的结果。

答：内壁305、凝汽器的定期清洗工作大多是在_______的情况下完成的。

答：不停机306、在除氧器的_______及以上的检修中，必须安排进行对除氧器焊口的检查工作。

答：B级307、汽轮机转子和汽缸在起停和变工况时，要承受热应力，同时还要承受_______。

答：工作应力308、给水回热系统中的低压加热器连接在_______和给水泵之间，所承受的压力一般不超过4MPa。

答：凝结水泵309、顶轴油泵出现异常噪音应检查泵吸油口流量是否足够；截止阀是否打开；_______是否堵塞。

答：滤油器310、在凝汽器进行灌水试验时，必须加装临时支撑架以防止出现凝汽器的支撑弹簧受力过大而产生_______变形的问题。

答：塑性311、在进行高压加热器的堵头焊接时，应将管板上焊口周围的平均温度保持在_______℃左右，以除掉潮气。

答：65312、汽轮机无蒸汽运行超过_______min时，发电机应解列。

答：3313、热态启动，冲动前连续盘车不小于_______h。

答：4314、纯凝工况下，汽轮机主蒸汽流量为_______t/h。

答：610315、汽轮机真空系统严密性小于_______kPa/min。

答：0.4316、汽机高压外缸、中压缸上、下温差超过_______℃不得启动。

答：50317、高压内上内壁低于_______℃时，可停止盘车。

答：150318、高压内上内壁低于_______℃时，可停止润滑油泵。

答：100319、汽轮机的低压缸喷水装置的作用是降低_______温度。

答：排汽缸320、备用给水泵刚启动时，油位因油温的升高而_______。

汽轮机运行考试题库一、填空题1、电力工业的能源主要是①、②和原子能。

答：①水能；②燃料热能。

2、利用发电的工厂，叫做火力发电厂。

答：燃料热能。

3、火力发电厂的主要设备由①、②、③等组成。

答：①锅炉；②汽轮机；③发电机。

4、电能的生产过程是一系列的转换过程。

答：能量。

5、火力发电厂所用的工质是。

答：水和水蒸汽。

6、锅炉在火力发电厂中是生产①的设备。

锅炉的容量也叫②，单位是③。

答：①蒸汽；②蒸发量；③t/h。

7、在火力发电厂中，汽轮机的主要任务是把蒸汽转换成轴旋转的。

答：①热能；②机械能。

8、火力发电厂的汽水系统是由、、、等设备组成。

答：①锅炉；②汽轮机；③凝汽器；④给水泵。

9、在火力发电厂中把机械能变成电能的设备，叫做。

答：发电机。

10、国际上普遍的两种表示温度的温标是温标和温标。

答：①摄氏；②热力学。

11、摄氏温度与热力学温度之间的换算关系可简化为，其中Ｔ表示温度；ｔ表示温度。

答：①Ｔ=273+ｔ；②热力学；③摄氏。

12、在工程上，人们习惯将物体单位面积上所受到的垂直作用力，称为。

答：压力。

13、工质的主要热力参数有、、、、、。

答：①温度；②压力；③比体积；④内能；⑤焓；⑥熵。

14、1标准大气压= ㎜Ｈｇ= Ｐａ；1工程大气压= ㎜Ｈｇ= Ｐａ。

答：①760；②1.01325×105；③735.6；④9.81×104。

15、1㎜Ｈｇ= Ｐａ；1㎜Ｈ2Ｏ= Ｐａ。

答：①133.32；②9.81。

16、单位质量工质所占的容积为比体积。

答：比体积。

17、当气体的压力为、温度为时的状态称为气体的标准状态。

答：①1标准大气压；②0℃。

18、容器内气体的实际压力为压力，用符号表示。

答：①绝对；②Ｐ。

19、若气体的绝对压力高于其环境压力，则气体处于状态，两着的差值称为压力，用符号表示。

答：①正压；②计示；③ｐｅ。

20、若气体的绝对压力低于其环境压力，则气体处于状态，两者的差值称为，用符号表示。

汽轮机基础知识一、选择题（每题3分，共30分）汽轮机是一种将什么能转化为机械能的机械装置？A. 化学能B. 热能C. 电能D. 动能下列关于汽轮机工作流程的说法，正确的是？A. 包括压缩、加热、膨胀和排气四个过程B. 只包括膨胀和排气两个过程C. 只包括排气过程D. 只包括压缩过程汽轮机的调节系统的主要作用是？A. 实现汽轮机负荷的平稳调节B. 控制汽轮机的转速C. 调节汽轮机的进口蒸汽温度D. 以上都是汽轮机的转子主要由哪些部分组成？A. 转轴、叶轮、叶片B. 汽缸、隔板、喷嘴C. 轴承、联轴器D. 汽封、滑销系统下列哪个因素对汽轮机效率的影响较大？A. 进口蒸汽温度B. 进口蒸汽压力C. 汽轮机转速D. 负荷大小汽轮机中的汽封主要用于什么目的？A. 提高汽轮机的效率B. 减小噪音C. 防止蒸汽外泄D. 增加蒸汽流量汽轮机的反动级与冲动级的主要区别在于？A. 蒸汽在静叶和动叶中的膨胀程度B. 蒸汽的流动方向C. 叶轮的形状D. 蒸汽的入口温度下列哪项不属于汽轮机的主要辅助系统？A. 冷却系统B. 抽汽系统C. 给水系统D. 燃烧系统汽轮机在正常运行时，为了防止动静摩擦，需要控制哪些间隙？A. 径向间隙B. 轴向间隙C. 两者都需要D. 两者都不需要汽轮机超速事故可能导致的严重后果不包括？A. 大轴断裂B. 轴瓦损坏C. 飞车D. 冷却水泄漏二、填空题（每题2分，共20分）汽轮机的工作原理是利用蒸汽在______下对转子叶片进行推动，从而使转子转动，实现机械功的输出。

汽轮机的主要组成部分包括______和______。

汽轮机中的______是组成汽轮机的主要部件之一，它的作用是把蒸汽的热能转变为高速汽流的动能。

汽轮机汽缸的作用是______，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程。

汽轮机调节系统包括______、______、______和保护系统。

汽轮机的汽封分为______、隔板汽封和围带汽封三种。

汽机专业题库一、填空题1、工质应具有良好的＿＿＿＿的性与＿＿＿＿性，此外，还要求工质价廉易得，＿＿＿＿性能稳定，不腐蚀设备无毒等。

答：膨胀；流动；热力。

2、火力发电厂常采用＿＿＿＿为工质。

答：水蒸汽。

3、用来描述和说明工质状况的一些物理量称为工质的＿＿＿＿。

答：状态参数。

4、温度的＿＿＿＿的标示方法，称温标。

答：数值。

5、热力学常用的温标有＿＿＿＿。

答：热力学温标和摄氏温标。

6、热力学温标符号是＿＿＿＿单位是＿＿＿＿。

答：T；K。

7、摄氏温标的符号是＿＿＿＿单位是＿＿＿＿。

答：t；℃8、单位面积上所受到的＿＿＿＿称压力。

答：垂直作用力。

9、压力的符号是＿＿＿＿，国际单位制压力单位以＿＿＿＿表示。

答：P；Pa。

10、1Mpa等于＿＿＿＿Kpa，1Kpa等于＿＿＿＿Pa。

答：103；103。

11、用＿＿＿＿测量压力所得数值称为表压力。

答：压力表。

12、工质的真实压力称为＿＿＿＿。

答：绝对压力。

13、当密闭容器中的压力＿＿＿＿大气压力时，称低于大气压力的部分为真空。

答：低于。

14、真空与大气压力的比值的百分数表示的＿＿＿＿叫真空度。

答：真空。

15、系统中工质所占有的＿＿＿＿称容积。

答：空间。

16、＿＿＿＿的工质所占有的容积称比容。

答：单位质量。

17、单位物量的物质，温度升高（或降低）1℃所加入（或放出）的热量，称为该物体的＿＿＿＿。

答：比热。

18、定量工质在状态变化时容积始终保持＿＿＿＿的过程，称定容过程。

答：不变。

19、工质的状态变化时＿＿＿＿始终保持不变的过程，称定压过程。

答：压力。

20、工质的状态变化时温度保持不变的过程叫＿＿＿＿。

答：等温过程。

21、物质由＿＿＿＿态转变成汽态的过程称汽化。

答：液。

22、液体表面缓慢进行的＿＿＿＿现象称蒸发。

答：汽化。

23、处于动态平衡的＿＿＿＿共存的状态，叫饱和状态。

答：汽水。

24、饱和温度即在饱和状态下所对应的＿＿＿＿，在饱和状态下所对应的＿＿＿＿称饱和压力。

汽轮机专业试题库山东京能生物质发电有限公司工作组二〇一〇年十月十五日一、填空题1、转子惰走中真空降到零时，立即停止向轴封供汽，既不宜过早又不宜过迟，原因是：停止过早，会吸入冷空气，转子轴封会受冷却,引起胀差过大；停止过迟，会造成上、下缸温差增大，转子受热不均,从而导致大轴弯曲和汽缸变形。

2、汽耗率是指每发一度电耗用的蒸汽量__，其表达式d= 。

倘若机组运行一段时间后，汽耗率d变大，则说明该机组经济性变差___。

3、常见轴向推力平衡措施有：1）__高、中压缸对置___；2）低压缸分流；3）__设置平衡活塞；设置推力轴承。

4、最佳速比的物理意义是__轴向排汽、余速损失最小，轮周效率最高（或内效率最高) 。

纯冲动级最佳速比表达式是(X1)OP=_（x1）op=cosα1/2.。

5、凝汽器的最佳真空是指__在功率和tw!一定的前提下因提高真空而获得的净收益最大时的真空 .6、多级汽轮机中，凡是_直接影响蒸汽状态的那类损失统称为内部损失，否则称为外部损失.例如轴封漏汽损失和中间再热管路损失分别属于__外部损失和内部损失。

7、油膜振荡一般发生在转子升速到两倍于第一临界转速时，消除油膜振荡措施的主要依据增大偏心率 ,具体的措施有增大轴承的压比和降低润滑油的粘度。

8、调速系统迟缓率是指在同一负荷下，由静态特性决定的最高转速与最低转速之差与额定转速n0的比值；。

迟缓的存在,使得单机运行机组会产生转速自发飘动现象；并网运行机组会产生负荷自发晃动现象。

9、热态启动时，应先向轴封供汽后抽真空，是为了防止冷空气和金属接触,出现急剧冷却，产生过大局部负胀差。

10、调速系统静反馈的作用是使调节系统稳定 .动反馈的作用是增加调节系统动态稳定性。

11、油动机的两个重要技术指标是：①提升力倍数；②油动机时间常数。

对它们的要求分别是保证任何情况下顺利开启调门和迅速关闭调门、防止超速。

12、叶轮式转子用于冲动式汽轮机，其结构可分为整锻式、套装式、组合式和焊接式四种型式，大功率汽轮机的高压转子均采用整锻式转子。
