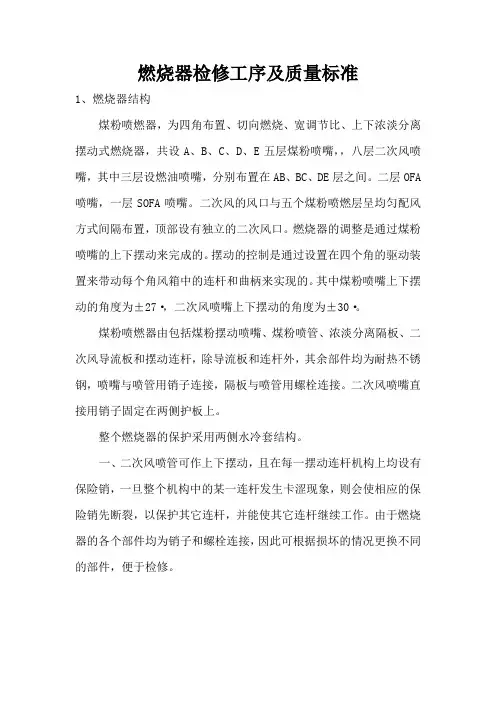

燃烧器检修工序及质量标准
1、燃烧器结构
煤粉喷燃器，为四角布置、切向燃烧、宽调节比、上下浓淡分离摆动式燃烧器，共设A、B、C、D、E五层煤粉喷嘴，，八层二次风喷嘴，其中三层设燃油喷嘴，分别布置在AB、BC、DE层之间。二层OFA喷嘴，一层SOFA喷嘴。二次风的风口与五个煤粉喷燃层呈均匀配风方式间隔布置，顶部设有独立的二次风口。燃烧器的调整是通过煤粉喷嘴的上下摆动来完成的。摆动的控制是通过设置在四个角的驱动装置来带动每个角风箱中的连杆和曲柄来实现的。其中煤粉喷嘴上下摆动的角度为±27·，二次风喷嘴上下摆动的角度为±30·。
煤粉喷燃器由包括煤粉摆动喷嘴、煤粉喷管、浓淡分离隔板、二次风导流板和摆动连杆，除导流板和连杆外，其余部件均为耐热不锈钢，喷嘴与喷管用销子连接，隔板与喷管用螺栓连接。二次风喷嘴直接用销子固定在两侧护板上。
整个燃烧器的保护采用两侧水冷套结构。
一、二次风喷管可作上下摆动，且在每一摆动连杆机构上均设有保险销，一旦整个机构中的某一连杆发生卡涩现象，则会使相应的保险销先断裂，以保护其它连杆，并能使其它连杆继续工作。由于燃烧器的各个部件均为销子和螺栓连接，因此可根据损坏的情况更换不同的部件，便于检修。
2、燃烧器检修
检修
项目 工艺方法及注意事项 质量标准
(一)燃烧器检查和修补 1.喷嘴检查前应清理喷嘴内部和喷嘴口的结焦、积灰，
2.检查一次风喷嘴表面的磨损、表面开裂及结构件焊缝裂纹。
3.检查一次风喷嘴的扩流锥体及喷嘴进口的煤粉浓淡分离隔板的磨损和定位情况。
4.检查一次风喷嘴进口的煤粉喷管磨损，
5.检查二次风喷嘴的外观：
6.喷嘴出现的局部烧损、磨损可用等离子切割机进行局部的切割和更换。修补焊缝应加工坡口，坡口角度为90·，铁板与铁板间应留有2—3mm间隙。
7.煤粉浓淡分离隔板及煤粉喷管出现的局部磨损可用电焊进行堆焊。 1.喷嘴内部和喷嘴口无结焦、无积灰。
给煤机检修方案
一、故障停机情况下紧急检修应急方案:
1、皮带跑偏:将正常的一台给煤机的煤量增大,关闭跑偏给煤机的进料闸板门,启动给煤机,调整给煤机尾部的张紧丝杠,当余料全部送完后,强行关闭出料口闸板,运行给煤机,直到不跑偏。打开密封风并将进、出料门打开,均匀上料。
2、计量故障:将设备从远程控制转到就地控制,在变频器上设定合适的频率,运行给煤机,如仪表故障,此时可更换仪表备件,如称重传感器、速度传感器故障,需待停检修炉时更换。
3、堵煤故障:给煤机停止,锅炉负荷降低,关闭密封风,打开检修孔将积煤清理干净。
4、超温报警:调节锅炉风量,使炉前温度降低。
5、断链报警:检查断链报警的原因(1)如积煤太多则停止给煤机,降低锅
炉负载,关闭出料口闸板门,打开给煤机的检修门将积煤清理干净,然后再运行给煤机;(2)如接近开关故障则停止给煤机,关闭闸板门,打开清扫链从动轴处的检修孔,判断是接近开关损坏还是接近开关感应不到目标盘,如损坏则更换接近开关,如感应不到目标盘,则调整感应距离。(3)如确系清扫链断开,则停止给煤机,降低锅炉负载,关闭出料口闸板门,调整张紧丝杆使从动轴与主动轴的距离保持最小,用导链将清扫链拉到一起并用销轴连接。
二、正常停机情况下检修的具体步骤:
1、仪表的检修:将仪表电源停掉,打开仪表的门,清理仪表内的粉尘,检查接线是否有松动,完成后将仪表电源送上,检查仪表的各功能键是否正常,仪表无故障则检修完成。
2、给煤机本体的检修:关闭进料闸板门,启动给煤机,将给煤机皮带上的料放完,停止给煤机,打开各检修及观察孔的门,检查主动、从动滚筒及清扫链的主、从动轴的轴承是否需要加油,观察皮带、清扫链刮板的磨损情况,以确定是否进行更换。
(1)更换主动滚筒的轴承:调整张紧丝杆,使皮带松弛,将电机拆下,将坏
的轴承扒下,更换新轴承。在固定滚筒时应保在持原来的位置,以免皮带跑偏。
660MW机组水冷壁及省煤器检修方案
1.1 燃烧室清焦
1.1.1 待炉内温度降至40℃以下，方可进入炉内工作，炉内照明应充足。
1.1.2 炉膛内装设升降平台，经安监部门检查合格后方可使用。
1.1.3 进入燃烧室清焦前，应先从人孔、看火孔处检查有无大块焦塌落的危险，若有可能应先用长棒从人孔或看火孔处将焦打落。
1.1.4 检查炉内结焦情况,可乘吊笼上去进行清焦,清焦时人处于焦渣上方,自上而下进行除焦工作。
1.2 水冷壁检查
1.2.1 检查水冷壁的胀粗、鼓包、磨损、腐蚀情况，重点检查燃烧器周围高温区管子的过热胀粗情况和各孔门附近管子的磨损情况。
1.2.2 宏观检查水冷壁的鳍片与管子的焊缝及热影响区有无裂纹，尤其是燃烧器区域及出口管座焊口有无裂缝。
1.2.3 检查水冷壁管屏的密封情况，主要是四角、炉膛抽烟口、燃烧器区域水冷壁出口处，必要时予以处理。
1.2.4 检查卫燃带，耐火塑料是否完好无脱落，对腐蚀、冲刷严重的管子进行更换，脱落的耐火塑料进行修补，配合卫燃带防结焦处理。
1.2.5 检查本体各人孔、观火孔有无烧坏变形，是否严密不漏灰，修复或更换脱落或损坏件。
1.2.6 清理冷灰斗内部积灰，检查水冷壁损伤情况，对损伤管子进行更换，检查四角密封情况，对泄漏处进行密封补焊。
1.3 割管取样
1.3.1 根据化学、金属监督的要求和检查结果确定割管部位及数量。
1.3.2 根据确定的割管部位拆除保温，用气焊割开两侧鳍片。
1.3.3 垂直管段采用气焊切割时，应防止熔渣落入管内，在无防火溶渣落入管内的措施时，应采用人工切割。管子割下后若不能立即焊接应在切口处加塞子堵住。
1.3.4 割下的管段，检查其结垢和腐蚀情况，对于所割管段应标明部位和流向，并作好记录，交化学或金属监督人员检查。
1.3.5 将留下的管段制好坡口，再根据割管长度准确配制带坡口的新管。
1.3.6 检查新管规格和材质与原管是否相同，合金管应光谱检查确认。
陕西宝鸡第二发电有限责任公司 锅炉检修专业作业指导书
1 宝鸡第二发电有限责任公司
300MW发电机组检修作业指导书
设备编号： 机组 省煤器
编写：
审核：
复审：
批准：
检修性质： 大修
2004/8/5发布 年 月 日实施
宝鸡第二发电公司 发布
陕西宝鸡第二发电有限责任公司 锅炉检修专业作业指导书
2 1 目的
1.1规范检修行为，确保省煤器检修质量符合规定要求。
1.2本检修程序为所有参加本项目的工作人员所必须遵循的质量保证程序。
2 适用范围
适用于陕西宝鸡第二发电有限责任公司300MW发电机组锅炉省煤器的检修工作。
3 概述
DG-1025/18.3-II9型锅炉省煤器是由许多蛇形管组成，水平纵向布置在尾部竖井低过下方，112排；它是利用锅炉排烟余热来加热给水的设备。本次检修停工待检点H： 3 点，见证点W： 3 点。
4 引用文件
5 修前准备
5.1 安全措施及工作票
□ 5.1.1 严格执行《电业工作安全措施》。
□ 5.1.2 严格执行工作票管理制度, 认真办理、检查、验证工作票。
工作服不能有被机械绞住的部分，辫子、长发必须盘在帽内。
工作中禁止戴围巾，袖口必须扎牢，纽扣系好。
进入工作现场必须正确佩带安全帽。
联系运行值班员，共同到现场检查安全措施执行正确无误后，办理开工手续。
给工作组成员进行技术交底和安全交底，并在黑票背面签字。
