后 张 法 预 制 T 梁 （30m）

钢

绞

线

张

拉

伸

长

量

计

算

书

长深高速公路LJ—4标

后张法预制T梁钢绞线张拉伸长量计算

遵化南互通板梁预制厂位于遵化南互通区内，占地23亩。预制厂内设26个后张法T梁台座，负责生产302片T梁。所有T梁均采用C50砼浇筑。预应力钢绞线采用GB/T5224-2003标准的高强低松弛s15.2mm预应力钢绞线。钢绞线标准强度byR=1860Mpa。所有预应力钢绞线采用张拉和伸长值双控张拉施工，张拉控制应力按设计施工图正弯矩采用k=0.73×byR=0.73×1860 Mpa=1357.8 Mpa。根据天津市市政公路材料试验管理局试验中心的检测结果，我部进场的钢绞线弹性模量为yE=1.95×105Mpa，单根公称截面积为Ay=1357.8×103×140×10-6=190.09KN。T梁的张拉施工工艺及计算数据如下。

一、 张拉施工工艺及程序：

根据《公路桥涵施工技术规范》和设计图纸规定，张拉施工控制采用张拉和伸长值双控方式很圆锚整体张拉、扁锚单根张拉的施工工艺。

张拉施工程序如下：

低松弛预应力钢绞线0→初应力→k（持荷两分钟）→锚固，即用两个150t千斤顶两端同时张拉，初应力为k的10%，此时的伸长值为1L，其值采用相邻级的伸长值。控制张拉应为k=0.73×byR=0.73×1860

Mpa=1357.8 Mpa即为末张的应力值。其中伸长值L=1L＋2L，1L为开始至初张的伸长量，2L为初张至末张间的伸长量。张拉完毕后，L与计算伸长值比较，其伸长值误差不应超过6%，否则应停止张拉，查明原因。

二、 计算参数：

1、s15.2钢绞线的弹性模量： yE=1.95×105Mpa

2、s15.2钢绞线的张拉控制应力：

正弯矩：k=0.73×byR=0.73×1860 Mpa=1357.8 Mpa

3、孔道摩阻系数：

=0.25

预应力钢绞线张拉计算

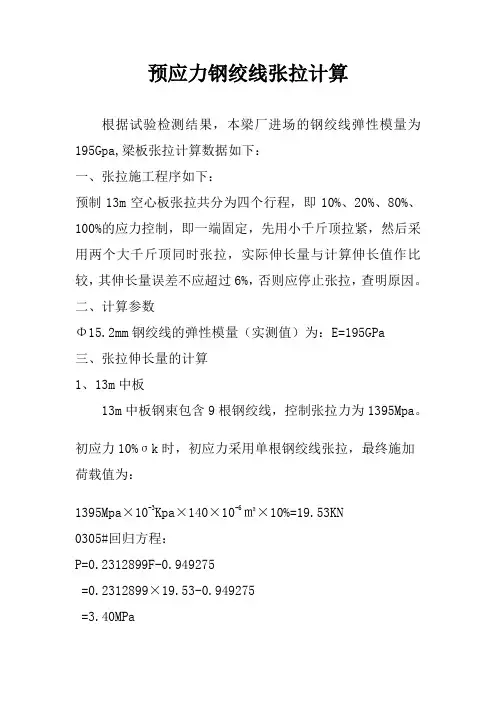

根据试验检测结果，本梁厂进场的钢绞线弹性模量为195Gpa,梁板张拉计算数据如下：

一、张拉施工程序如下：

预制13m空心板张拉共分为四个行程，即10%、20%、80%、100%的应力控制，即一端固定，先用小千斤顶拉紧，然后采用两个大千斤顶同时张拉，实际伸长量与计算伸长值作比较，其伸长量误差不应超过6%，否则应停止张拉，查明原因。

二、计算参数

Φ15.2mm钢绞线的弹性模量（实测值）为：E=195GPa

三、张拉伸长量的计算

1、13m中板

13m中板钢束包含9根钢绞线，控制张拉力为1395Mpa。

初应力10%σk时，初应力采用单根钢绞线张拉，最终施加荷载值为：

1395Mpa×10-3Kpa×140×10-6㎡×10%=19.53KN

0305#回归方程：

P=0.2312899F-0.949275

=0.2312899×19.53-0.949275

=3.40MPa 20%、80%、100%采用整体张拉。

20%张拉力为：

1395Mpa×10-3Kpa×140×10-6㎡×4.5×20%＝175.77KN

根据千斤顶测试报告：

5349#回归方程：

P＝0.0153598F+0.375021

＝0.0153598×175.77KN+0.375021

＝3.07Mpa

0303#回归方程：

P=0.0156706F-0.002096

=0.0156706×175.77KN-0.002096

=2.75Mpa

80%张拉力为：

1395Mpa×10-3Kpa×140×10-6㎡×4.5×80%＝703.08KN

根据千斤顶测试报告：

5349#回归方程：

P＝0.0153598F+0.375021

＝0.0153598×703.08KN+0.375021

＝11.17Mpa

0303#回归方程：

P=0.0156706F-0.002096

=0.0156706×703.08KN-0.002096 =11.01Mpa

预应力张拉伸长量最简单的计算公式

预应力张拉伸长量是计算预应力的重要参数之一。它反映了预应力杆件在张拉过程中的伸长变化量，也是评价预应力施工质量的关键指标。

在计算预应力张拉伸长量时，可以使用以下简单的公式：

ΔL = F × L / A × E

其中，ΔL代表预应力张拉伸长量，F代表预应力的施加力，L代表预应力杆件的长度，A代表预应力杆件的截面积，E代表预应力杆件的弹性模量。

通过这个公式，我们可以计算出预应力杆件在施加预应力力后的伸长变化量。这个伸长量可以直接影响到预应力的传递效果和杆件的受力性能。

需要注意的是，公式中的参数需要准确的数值来进行计算。预应力施工过程中，需要使用专业的设备和工具来控制施加力的大小和施加位置，以确保计算结果的准确性。

在实际应用中，预应力张拉伸长量的计算是预应力施工的重要一环。通过合理的计算和控制，可以保证预应力杆件的受力效果和工程的安全可靠性。因此，工程师在预应力施工过程中，需要充分了解预应力张拉伸长量的计算原理和方法，并严格按照规范要求进行操作，以确保工程质量和安全。
