紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下迅速切断流体或者气体流动的设备。
它广泛应用于石油、化工、天然气、供水等行业，以保护设备和人员安全。
紧急切断阀的工作原理基于流体力学和自动控制原理。
一、工作原理概述紧急切断阀通过控制阀门的开启和关闭来切断流体或者气体的流动。
当发生紧急情况时，如管道泄漏、设备故障等，紧急切断阀能够迅速响应并切断流体或者气体的供应，以防止事故的发生。
二、紧急切断阀的组成部份1. 阀体：紧急切断阀的主体部份，通常由铸铁、不锈钢等材料制成，具有良好的耐压和耐腐蚀性能。
2. 阀门：阀门是紧急切断阀的关键组成部份，负责控制流体或者气体的流动。
常见的阀门类型包括球阀、蝶阀、闸阀等，其选择取决于具体的应用场景和工作要求。
3. 电动执行器：紧急切断阀通常配备电动执行器，用于控制阀门的开启和关闭。
电动执行器可以根据预设的信号进行自动操作，也可以通过手动操作装置进行手动操作。
4. 传感器：紧急切断阀配备各种传感器，用于监测流体或者气体的压力、温度、流量等参数。
传感器将监测到的信号传输给控制系统，以实现自动控制和安全保护。
5. 控制系统：紧急切断阀的控制系统负责接收传感器的信号，并根据预设的逻辑进行判断和控制。
当监测到紧急情况时，控制系统会发出信号，使电动执行器迅速关闭阀门，切断流体或者气体的供应。
三、紧急切断阀的工作过程1. 正常工作状态：在正常工作状态下，紧急切断阀处于开启状态，流体或者气体可以自由流动。
控制系统监测相关参数，并根据预设的逻辑进行判断和控制。
2. 紧急情况发生：当监测到紧急情况，如管道泄漏、设备故障等，控制系统会迅速响应，并发出关闭信号。
3. 阀门关闭：接收到关闭信号后，电动执行器迅速关闭阀门，阻挠流体或者气体的继续流动。
阀门关闭的速度通常在几秒钟内完成，以确保紧急切断的效果。
4. 紧急切断完成：一旦阀门关闭，紧急切断阀会进入紧急切断完成状态。
此时，流体或者气体的供应被切断，进一步防止事故的发生。
紧急切断阀工作原理
紧急切断阀是一种用于紧急情况下切断流体管道的设备，通常用于避免意外泄
漏或其他危险情况的发生。
它的工作原理是基于一系列复杂的机械和液压原理，下面我们将详细介绍紧急切断阀的工作原理。
首先，紧急切断阀的主要部件包括阀体、阀盖、阀芯、阀座、弹簧、液压缸等。
当紧急情况发生时，液压缸受到外部信号的作用，使得阀芯快速移动，与阀座紧密结合，从而切断管道中的流体。
其次，紧急切断阀的工作原理涉及到液压传动原理。
当外部信号触发液压缸时，液压缸内的液体受到压力，从而推动活塞运动。
活塞的运动将力传递给阀芯，使其迅速移动并与阀座闭合，实现切断管道流体的目的。
另外，紧急切断阀还涉及到弹簧的作用原理。
在正常情况下，弹簧对阀芯施加
一个闭合力，保持阀芯与阀座的密封状态。
当外部信号触发液压缸时，液压力将克服弹簧的力，使阀芯迅速移动，切断管道流体。
此外，紧急切断阀的工作原理还包括了阀座的密封原理。
阀座通常采用金属或
弹性材料制成，具有良好的密封性能，能够有效阻止流体的泄漏。
当阀芯与阀座紧密结合时，形成良好的密封，确保管道流体被有效切断。
总的来说，紧急切断阀的工作原理是基于液压传动、弹簧作用和阀座密封等原
理相结合的结果。
在紧急情况下，外部信号触发液压缸，使阀芯迅速移动并与阀座紧密结合，切断管道流体，从而避免意外事故的发生。
通过了解紧急切断阀的工作原理，我们可以更好地理解其在管道系统中的作用，以及如何正确使用和维护紧急切断阀，确保其在紧急情况下能够可靠地发挥作用，保障人员和设备的安全。
紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下切断流体或者气体流动的阀门装置。
它通常被广泛应用于石油、化工、电力、冶金等工业领域，以及供水、供气等民用领域。
紧急切断阀的工作原理是通过阀门内部的执行机构对阀门的开启和关闭进行控制，从而实现对流体或者气体的切断。
紧急切断阀通常由阀体、阀盖、阀杆、阀座、执行机构等组成。
阀体是阀门的主体部份，用于容纳阀门的内部构件。
阀盖则用于密封阀体和阀杆之间的连接。
阀杆是连接执行机构和阀门内部构件的部份，通过执行机构的控制，阀杆可以实现阀门的开启和关闭。
阀座则位于阀体内部，用于密封阀门的流体通道。
执行机构是紧急切断阀的关键部份，它通常由气动、电动或者液动装置组成。
在紧急情况下，执行机构会接收到信号，通过对阀杆的控制，实现对阀门的迅速开启或者关闭。
例如，当发生火灾或者泄漏等紧急情况时，执行机构会接收到火灾报警系统或者泄漏监测系统的信号，立即将阀门关闭，以切断流体或者气体的流动，防止火灾蔓延或者泄漏扩散。
紧急切断阀的工作原理可以分为手动和自动两种模式。
手动模式下，操作人员通过手动操作执行机构，控制阀门的开启和关闭。
自动模式下，执行机构会接收到外部信号，通过自动控制系统对阀门进行开启或者关闭。
自动模式可以进一步分为电动、气动和液动三种方式，根据不同的工作环境和要求选择适合的方式。
在紧急切断阀的工作过程中，密封性是一个非常重要的指标。
阀门的密封性能直接影响阀门的切断效果。
因此，阀门的阀座和阀杆表面通常会采用特殊的材料和处理工艺，以提高其密封性能。
此外，阀门的结构设计也会影响密封性能，例如采用双密封结构或者弹性密封结构可以进一步提高阀门的密封性能。
总结起来，紧急切断阀是一种用于紧急情况下切断流体或者气体流动的阀门装置。
它通过阀门内部的执行机构对阀门的开启和关闭进行控制，实现对流体或者气体的切断。
紧急切断阀的工作原理可以分为手动和自动两种模式，其中自动模式又可以分为电动、气动和液动三种方式。
90种类/构造/特点请参考此处更多地了解紧急切断阀。
1MD-71型和KS-5型请参考此处确认阀门及控制盘的规格与构造。
2规格确认表格在考虑购买产品时请使用规格参数确认表。
3使用时的注意事项为了最佳使用紧急切断阀，请确认安装方法。
9紧急切断系统Step由地震造成的管道系统破损时，可能导致蓄水箱与高架水箱贮存的生活用水流失。
为防止灾害过后的生活物资短缺，必须确保生活用水的存在。
另外，为切实地确保生活用水，在国家标准与方针中也记载了「紧急切断阀」的必要性。
耀希达凯的紧急切断系统由「紧急切断阀」与「紧急切断控制盘」构成，控制盘内的地震感应器动作阀门自动关闭，有效地确保了灾害发生生活用水的保存。
MD-71型紧急切断阀KS-5紧急切断控制盘9紧急切断系统Step3■规格· 流体为自来水以外的流体时，请与厂家或代理商联系。
· 200A 的形状稍有不同■Cv 值与计算公式Cv =0.365 VGP9紧急切断系统■规格*2 3台与4台控制用时不同。
9紧急切断系统Step1■特长1. 控制盘内内置地震感应器（加速度200伽）地震发生时自动启动。
（震度5级强时切断阀关闭）2. 配置备用电源，停电时也能准确动作。
3. 切断阀关闭的同时泵停止动作。
（需要连接紧急切断阀控制盘与泵控制盘的连锁装置端子）4. 切断阀的复原作业容易。
（按下切断阀打开开关）5. 也可进行手动操作。
9紧急切断系统在选择紧急切断系统时，必须确认以下规格确认表。
泵保护用（接点），根据对应的泵控制盘台数不同有需要多个接点的情况，需要注意。
（请参考紧急切断系统图例与泵保护用接线图例。
「紧急切断系统图例3」）9紧急切断系统Step2请填写您使用的MD-71型号（参考9-4页）口径与控制台数（□处打）。
请填写您使用的电压（□处打）。
请填写表示灯规格（□处打）。
泵保护用是指防止切断阀关闭后泵进行空转的输出端子。
1台和2台控制：无电压1c 接点。
紧急切断阀关于紧急切断阀的问题，困惑的是主要以下几个问题：第一，紧急切断阀是不是一种专用的阀门。
第二，紧急切断阀到底在什么情况下需要设置。
第三，紧急切断阀本身需要什么样的条件，包括安装条件和操作条件。
第四，紧急切断阀和安全仪表系统（SIS）到底是一种什么样的关系，SIS系统中的紧急切断阀又该满足什么样的条件。
今天我们要讨论的主要是前三个问题。
本文考虑到适用范围的普遍性，一般引用的标准都是国标或专业标准，国外标准、地方标准和企业标准一般不引用。
当然如果国标或专业标准没有涉及的部分，或者国外标准被强制采纳时，我会引用国外标准和企业标准来进行描述，但仅供大家参考而已。
好了，下面开始讨论第一个问题，紧急切断阀是不是一种专用的阀门。
关于紧急切断阀的定义，目前在标准规范中，只有以下几个标准规范对紧急切断阀这个术语进行了定义，详情如下：《GB-T22653-2008 液化气体设备用紧急切断阀》 3.1 紧急切断阀：安装在槽车、罐式集装箱、储罐或管道上，应急情况下，可手动或自动快速关闭的阀门。
《GB-T24918-2010 低温介质用紧急切断阀》 3.1 紧急切断阀：安装在罐车（槽车）、储罐或管道上，出现事故时，用手动或自动快速关闭的阀门。
中国石化安〔2010〕635号印发《中国石油化工集团公司液化烃球罐区安全技术管理暂行规定》的通知2.2 紧急切断阀安装在球罐进出口管道上、发生事故或异常情况时能够快速紧密关闭（TSO）的阀门，紧急切断阀的允许泄漏量等级应达到ANSI B16.104（FCI 70-2）CLASS V级或以上级。
该阀门应具有热动、手动及遥控手动（带手柄的遥控）关闭的功能。
中国石化〔2011〕518号文《液化烃球罐紧急切断阀选型设计规定》 3.1紧急切断阀（emergency shutoff valve）专用于安装在液化烃球罐的进出口管道上，当罐区内发生火灾、泄漏等事故时能够快速及紧密切断（TSO）和隔离易燃及有毒物料的开关阀。
井口紧急切断阀工作原理紧急切断阀适用于低温贮槽、槽车等管道上，在出现故障或发生紧急情况时能及时切断介质，具有密封可靠、开关迅速、启闭灵活等优点；紧急切断阀分为气开式、气闭式两种，其中气开式较为常见；下面我们以气开式低温紧急切断阀为列，介绍下此阀门的使用与维护。
一、工作原理紧急切断阀为低温截止阀加上了一带弹簧复位的气动执行机构，并在气缸部位加装了安全附件易熔塞，其工作原理为：当向气缸充压后（0.4～0.7MPa），活塞压缩弹簧向上运动，带动活塞杆和阀杆向上，将阀顶抬高，阀门打开；若周围环境出现异常情况，可用远程控制系统对气缸泄压，紧急关闭阀门；若环境温度升高至70±5℃时，安装在气缸处的易熔塞熔化，气缸泄压，弹簧推动活塞向下运动，带动阀杆和阀顶向下，迅速关闭阀门，阻止介质继续流动，防止危险发生或扩大。
二、安装1、安装时应注意阀体上标明介质流动方向的箭头；2、阀门与管道焊接时，应旋转手轮将阀门开启，使阀顶密封面与阀座密封面脱离，防止焊接产生的高热传导造成密封的损坏；3、管道焊接安装好后，应用干燥气体（无水份和油份气体）彻底吹除管道内的焊渣和其它杂质；4、若用户在安装时发现阀门已受到油污等杂质的污染，必须对阀门进行脱脂清洗处理之后，才可安装；5、根据配管或安装位置的需要，易熔塞接口和紧急切断阀气源接口可互换。
三、使用阀门焊接安装，按图示的流程配管，气源通过一个截止阀，然后进入一个气源处理三联件(过滤器、压力表、油雾器），并增加减压阀以保证供气压力范围，再进入三通电磁阀或三通机械阀来实现对阀门的开关控制。
截断阀当系统压力低于规定的低限压力时，系统设备可能已因某种因素而被破坏，本阀也会自动关闭，防止天然气（介质）外泄。
随着凝析油气田的开发,一种井口紧急切断装置正在开始使用。
它的作用是:当地面设施的某一部分出现故障导致井口回压过高,或是由于下游管线破裂使井口回压过低时,立即关井,从而不会造成更大的损失。

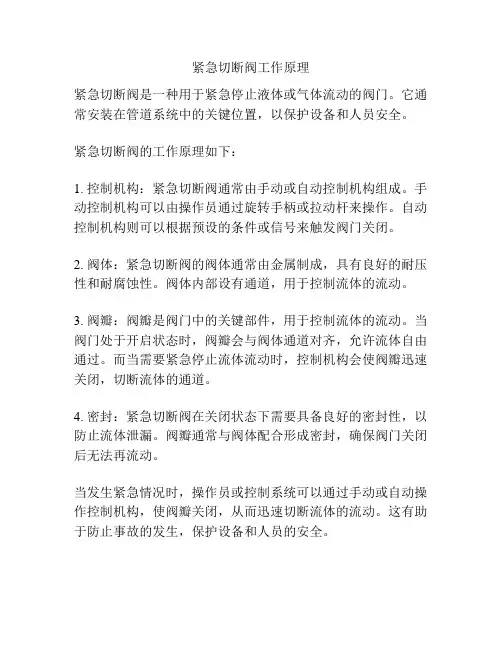

紧急切断阀工作原理
紧急切断阀是一种用于紧急停止液体或气体流动的阀门。
它通常安装在管道系统中的关键位置，以保护设备和人员安全。
紧急切断阀的工作原理如下：
1. 控制机构：紧急切断阀通常由手动或自动控制机构组成。
手动控制机构可以由操作员通过旋转手柄或拉动杆来操作。
自动控制机构则可以根据预设的条件或信号来触发阀门关闭。
2. 阀体：紧急切断阀的阀体通常由金属制成，具有良好的耐压性和耐腐蚀性。
阀体内部设有通道，用于控制流体的流动。
3. 阀瓣：阀瓣是阀门中的关键部件，用于控制流体的流动。
当阀门处于开启状态时，阀瓣会与阀体通道对齐，允许流体自由通过。
而当需要紧急停止流体流动时，控制机构会使阀瓣迅速关闭，切断流体的通道。
4. 密封：紧急切断阀在关闭状态下需要具备良好的密封性，以防止流体泄漏。
阀瓣通常与阀体配合形成密封，确保阀门关闭后无法再流动。
当发生紧急情况时，操作员或控制系统可以通过手动或自动操作控制机构，使阀瓣关闭，从而迅速切断流体的流动。
这有助于防止事故的发生，保护设备和人员的安全。

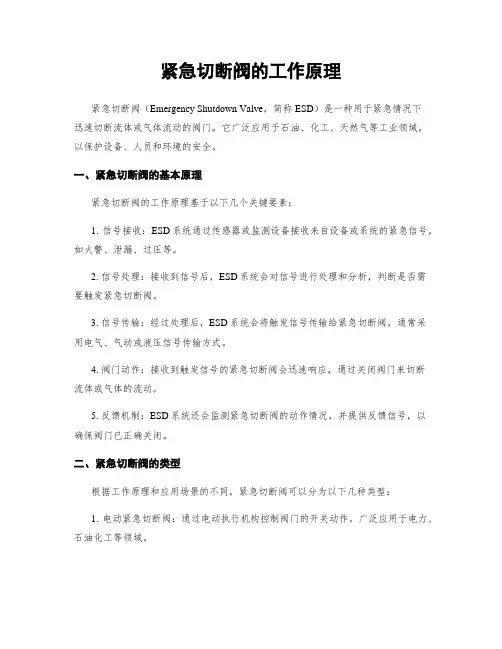

紧急切断阀的工作原理紧急切断阀（Emergency Shutdown Valve，简称ESD）是一种用于紧急情况下迅速切断流体或气体流动的阀门。
它广泛应用于石油、化工、天然气等工业领域，以保护设备、人员和环境的安全。
一、紧急切断阀的基本原理紧急切断阀的工作原理基于以下几个关键要素：1. 信号接收：ESD系统通过传感器或监测设备接收来自设备或系统的紧急信号，如火警、泄漏、过压等。
2. 信号处理：接收到信号后，ESD系统会对信号进行处理和分析，判断是否需要触发紧急切断阀。
3. 信号传输：经过处理后，ESD系统会将触发信号传输给紧急切断阀，通常采用电气、气动或液压信号传输方式。
4. 阀门动作：接收到触发信号的紧急切断阀会迅速响应，通过关闭阀门来切断流体或气体的流动。
5. 反馈机制：ESD系统还会监测紧急切断阀的动作情况，并提供反馈信号，以确保阀门已正确关闭。
二、紧急切断阀的类型根据工作原理和应用场景的不同，紧急切断阀可以分为以下几种类型：1. 电动紧急切断阀：通过电动执行机构控制阀门的开关动作，广泛应用于电力、石油化工等领域。
2. 气动紧急切断阀：通过气动执行机构控制阀门的开关动作，适用于易燃易爆场所。
3. 液压紧急切断阀：通过液压执行机构控制阀门的开关动作，常用于高压液体或气体管道。
4. 机械紧急切断阀：通过机械手动操作控制阀门的开关动作，适用于无电源或特殊环境的场合。
三、紧急切断阀的应用紧急切断阀广泛应用于各种工业领域，主要用于以下方面：1. 火灾安全：当发生火灾时，紧急切断阀可以快速切断供应燃料或氧气的管道，以防止火势蔓延。
2. 泄漏防护：当发生泄漏时，紧急切断阀可以迅速切断泄漏源，减少或阻止有害物质的泄漏。
3. 过压保护：当设备或管道发生过压时，紧急切断阀可以关闭阀门，防止设备损坏或爆炸。
4. 紧急停机：在紧急情况下，紧急切断阀可以迅速切断流体或气体供应，以保护设备和人员的安全。
四、紧急切断阀的特点和优势紧急切断阀具有以下特点和优势：1. 快速响应：紧急切断阀可以在毫秒级的时间内响应触发信号，迅速切断流体或气体的流动。
紧急切断阀的种类及应用紧急切断阀又称为安全切断阀，在遇到突发情况时，该阀会迅速关闭或打开，避免发生事故。
危化品储罐、储运设备和输送管道上都要求设置紧急切断阀，应急工况时，这些阀无需人工操作或电气控制就会自行关闭。
一、紧急切断阀的分类紧急切断阀因其特殊性，种类繁多，按功能划分为4类。
1、过流量切断型过流量切断型紧急切断阀（简称过流阀）工作温度一般不高于50℃,适用介质为液化石油气、液氨、液氮、液态二氧化硫、丙烯、丙烷、丁烷、丁二烯及其混合物。
过流阀广泛用在罐/槽车、罐式集装箱、储罐或管道上，应急情况下可手动或自动快速关闭。
其工作原理为：当流经阀门的介质流量超过允许值时，阀芯和阀座构成的节流面会造成介质压差增大，推动阀瓣关闭；当阀后管道破裂，流量增大超过管道额度流量时，该阀也会迅速关闭从而切断介质。
过流阀的额定流量是阀门自动关闭前允许通过的最大流量，管道中介质的流量超过额定流量所引起的压差作用于阀门，完成自动关闭，额定流量的误差允许在±10%以内。
过流阀的最高工作压力为罐体的设计压力，按照国标/T22653《液化气体设备用紧急切断阀》规定，过流阀的最高工作压力随充装介质的不同而不同。
2、热熔切断型热熔切断型紧急切断阀（简称热熔阀）通常为低温介质紧急切断阀，常用于低温工况（-196℃-29℃）,适用于氧、氮、氧、天然气及乙烯等的低温介质。
管道的公称通径大于50mm时，阀体通常选用铸件；公称通径不大于50mm且公称压力不高于1500Lb级（10.335MPa）时，阀体通常选用模锻件；公称通径不大于50mm且公称压力高于1500Lb级时，阀体大多选用自由锻件。
热熔阀通常安装在储运低温介质的罐车（槽车）、储罐或管道上，阀门与管道连接可采用对接焊和承插焊形式。
易熔塞是热熔阀中的一个重要元件，当外界发生火灾或温度急剧升高时，操作人员无法靠近阀门，阀门周围环境温度超过阀执行器上易熔塞的温度并达到紧急自动切断温度（70°C±5°C）时，易熔塞熔化，执行机构上的气/液卸载，阀门在复位弹簧作用下自动关闭。
