磁电式传感器测量转速原理

磁电式轮速传感器工作原理一、磁电式轮速传感器简介磁电式轮速传感器是一种常用的测量车辆车速的传感器，它可以通过测量车轮转动时产生的磁场变化来计算车速。

该传感器通常由磁铁、线圈和信号处理电路组成，可以在车辆的轮毂或制动盘上安装。

二、磁电式轮速传感器的工作原理1. 磁场变化产生电压信号当车辆行驶时，轮毂或制动盘上的磁铁会随着转动而产生磁场变化。

这种磁场变化会在附近的线圈中产生电压信号。

这个原理类似于发电机。

2. 信号处理接下来，经过信号处理电路对这些电压信号进行处理和放大。

通过这样的处理，可以得到一个精确且稳定的输出信号。

3. 计算车速最后，根据输出信号计算出车辆当前的速度。

由于每个轮子都有一个传感器，因此可以同时测量多个轮子的速度，并根据这些数据计算出整个车辆的平均速度。

三、磁电式轮速传感器优点和缺点1. 优点：（1）精度高：磁电式轮速传感器可以提供非常精确的车速测量结果，误差通常在1%以内。

（2）稳定性好：由于信号处理电路的存在，磁电式轮速传感器可以提供稳定的输出信号，不受温度和湿度等环境因素的影响。

（3）适用范围广：磁电式轮速传感器适用于各种车辆类型，包括汽车、卡车、拖拉机等。

2. 缺点：（1）安装位置要求高：磁电式轮速传感器必须安装在车辆轮毂或制动盘上，因此需要一些专业工具和技能来安装和维护。

（2）容易受到外界干扰：由于磁场变化是通过周围的线圈来检测的，因此容易受到周围其他磁场干扰。

这可能会导致误报或错误读数。

四、总结磁电式轮速传感器是一种常用的测量车辆车速的传感器。

它通过测量车轮转动时产生的磁场变化来计算车速。

该传感器具有精度高、稳定性好、适用范围广等优点，但也存在安装位置要求高、容易受到外界干扰等缺点。

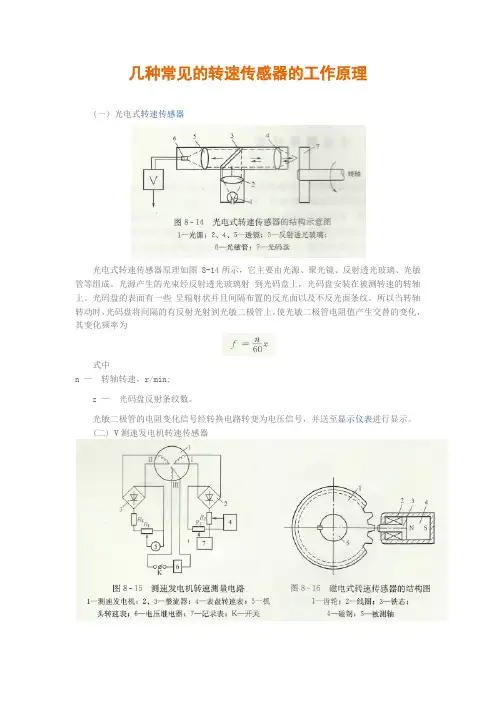

转速传感器工作原理转速传感器是一种用于测量机械设备转速的传感器，它能够将转速转换为电信号输出，从而实现对转速的监测和控制。

转速传感器的工作原理主要是通过感知机械设备的运动状态，将这种运动状态转换为电信号输出，从而实现对转速的测量和监测。

转速传感器的工作原理主要包括以下几个方面：1. 磁性感应原理一种常见的转速传感器工作原理是基于磁性感应原理。

这种传感器通常包括一个旋转的磁铁和一个固定的线圈。

当磁铁旋转时，它会产生一个变化的磁场，这个变化的磁场会感应出线圈中的电流。

通过测量这个电流的大小和频率，就可以确定机械设备的转速。

2. 光电传感原理另一种常见的转速传感器工作原理是基于光电传感原理。

这种传感器通常包括一个发光二极管和一个光敏电阻。

当机械设备旋转时，发光二极管会发出光束，光敏电阻会感应这个光束的变化。

通过测量光敏电阻的电阻值的变化，就可以确定机械设备的转速。

3. 声波传感原理还有一种转速传感器工作原理是基于声波传感原理。

这种传感器通常包括一个发射声波的装置和一个接收声波的装置。

当机械设备旋转时，发射声波的装置会发出声波，接收声波的装置会感应这个声波的变化。

通过测量声波的传播时间和频率，就可以确定机械设备的转速。

无论是哪种工作原理，转速传感器都能够准确、可靠地测量机械设备的转速，从而实现对机械设备的监测和控制。

这对于保证机械设备的正常运行和延长机械设备的使用寿命具有非常重要的意义。

总的来说，转速传感器的工作原理主要是通过感知机械设备的运动状态，将这种运动状态转换为电信号输出，从而实现对转速的测量和监测。

不同的传感器可能采用不同的工作原理，但它们都能够准确、可靠地测量机械设备的转速，为机械设备的运行提供重要的数据支持。

实验磁电传感器转速测量实验一. 实验目的1.通过本实验了解和掌握采用磁电传感器测量的原理和方法。

2.通过本实验了解和掌握转速测量的基本方法。

二. 实验原理1.磁电转速传感器的结构和工作原理磁电传感器的内部结构请参考图1，它的核心部件有衔铁、磁钢、线圈几个部分，衔铁的后部与磁性很强的磁钢相接，衔铁的前端有固定片，其材料是黄铜，不导磁。

线圈缠绕在骨架上并固定在传感器内部。

为了传感器的可靠性，在传感器的后部填入了环氧树脂以固定引线和内部结构。

图1 磁电传感器的内部结构使用时，磁电转速传感器是和测速（发讯）齿轮配合使用的，如图2。

测速齿轮的材料是导磁的软磁材料，如钢、铁、镍等金属或者合金。

测速齿轮的齿顶与传感器的距离d比较小，通常按照传感器的安装要求，d约为1mm。

齿轮的齿数为定值（通常为60齿）。

这样，当测速齿轮随被测旋转轴同步旋转的时候，齿轮的齿顶和齿根会均匀的经过传感器的表面，引起磁隙变化。

在探头线圈中产生感生电动势，在一定的转速范围内，其幅度与转速成正比，转速越高输出的电压越高，输出频率与转速成正比。

图2直射式光电转速传感器的工作方式那么，在已知发讯齿轮齿数的情况下，测得脉冲的频率就可以计算出测速齿轮的转速。

如设齿轮齿数为N，转速为n，脉冲频率为f，则有：n=f/N通常，转速的单位是转/分钟（rpm），所以要在上述公式的得数再乘以60，才能得到以rpm为单位的转速数据，即n=60×f/N。

在使用60齿的发讯齿轮时，就可以得到一个简单的转速公式n=f。

所以，就可以使用频率计测量转速。

这就是在工业中转速测量中发讯齿轮多为60齿的原因。

2.DRCD-12-A型磁电转速传感器简介DRCD-12-A型磁电转速传感器采用了RS9001-1型无源磁电转速传感器作为敏感探头，为了适应采集卡对信号幅度的要求，在探头的处理电路中使用了限幅放大电路、比较器等电路，最后将幅值与转速成正比的类正弦（与发讯齿轮的齿形有关系）脉冲信号，处理成幅值在0～＋5V的方波信号。

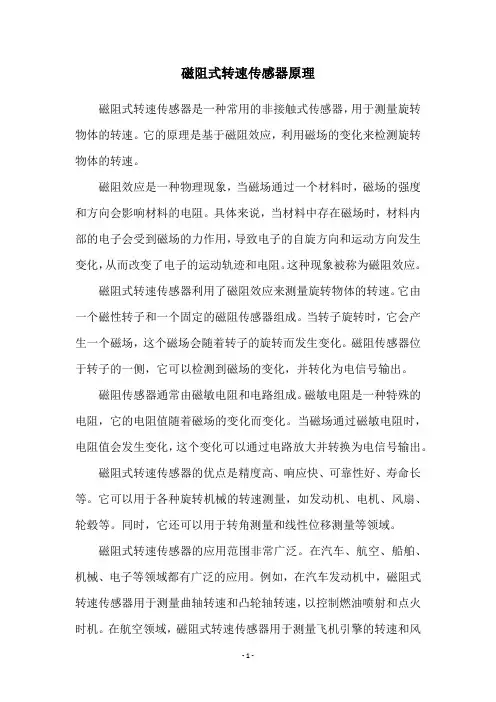

磁阻式转速传感器原理磁阻式转速传感器是一种常用于测量旋转物体转速的传感器，它利用磁阻效应来实现对转速的测量。

其工作原理是基于磁阻效应，即当磁场在磁敏感材料中发生变化时，会引起磁阻的变化，从而产生电压信号。

磁阻式转速传感器通常由磁敏感材料、磁场源和信号处理电路组成。

磁敏感材料是磁阻式转速传感器的核心部件，它通常是一种磁敏感材料，如铁氧体、磁性材料等。

当旋转物体上的齿轮或磁铁经过磁敏感材料时，会改变磁场的分布，从而引起磁阻的变化。

磁场源是用来产生磁场的部件，通常是一种永磁体或电磁铁。

磁场源的作用是在磁敏感材料周围形成一个稳定的磁场，使得当旋转物体上的磁铁或齿轮经过时，能够引起磁阻的变化。

信号处理电路是用来处理磁阻式转速传感器输出的电压信号的部件，它通常包括放大、滤波、数字转换等功能，将传感器输出的微弱电压信号转换为可供外部系统使用的数字信号。

磁阻式转速传感器的工作原理是当旋转物体上的磁铁或齿轮经过磁敏感材料时，会引起磁阻的变化，从而产生电压信号。

通过信号处理电路的处理，最终可以得到与旋转物体转速相关的数字信号。

磁阻式转速传感器具有灵敏度高、响应速度快、结构简单、成本低等优点，因此在工业控制、汽车电子、航空航天等领域得到了广泛的应用。

它可以用来测量发动机、风扇、泵等旋转设备的转速，实现对设备运行状态的监测和控制。

总的来说，磁阻式转速传感器是一种基于磁阻效应实现转速测量的传感器，具有灵敏度高、响应速度快、结构简单、成本低等优点，因此在工业控制、汽车电子、航空航天等领域得到了广泛的应用。

它的工作原理是基于磁阻效应，当旋转物体上的磁铁或齿轮经过磁敏感材料时，会引起磁阻的变化，从而产生电压信号。

经过信号处理电路的处理，最终可以得到与旋转物体转速相关的数字信号。

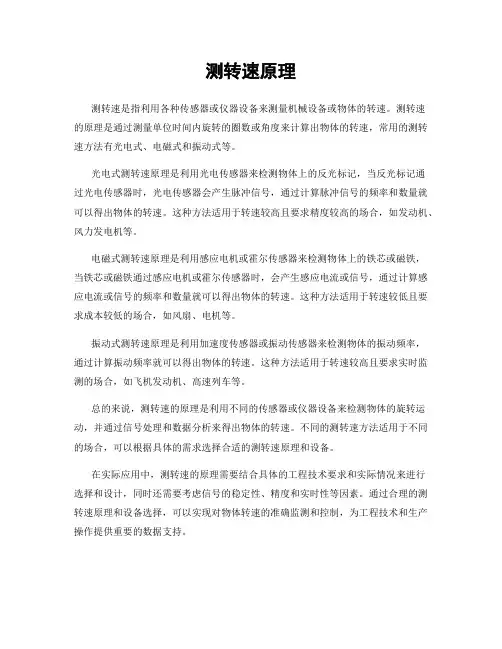

测转速原理测转速是指利用各种传感器或仪器设备来测量机械设备或物体的转速。

测转速的原理是通过测量单位时间内旋转的圈数或角度来计算出物体的转速，常用的测转速方法有光电式、电磁式和振动式等。

光电式测转速原理是利用光电传感器来检测物体上的反光标记，当反光标记通过光电传感器时，光电传感器会产生脉冲信号，通过计算脉冲信号的频率和数量就可以得出物体的转速。

这种方法适用于转速较高且要求精度较高的场合，如发动机、风力发电机等。

电磁式测转速原理是利用感应电机或霍尔传感器来检测物体上的铁芯或磁铁，当铁芯或磁铁通过感应电机或霍尔传感器时，会产生感应电流或信号，通过计算感应电流或信号的频率和数量就可以得出物体的转速。

这种方法适用于转速较低且要求成本较低的场合，如风扇、电机等。

振动式测转速原理是利用加速度传感器或振动传感器来检测物体的振动频率，通过计算振动频率就可以得出物体的转速。

这种方法适用于转速较高且要求实时监测的场合，如飞机发动机、高速列车等。

总的来说，测转速的原理是利用不同的传感器或仪器设备来检测物体的旋转运动，并通过信号处理和数据分析来得出物体的转速。

不同的测转速方法适用于不同的场合，可以根据具体的需求选择合适的测转速原理和设备。

在实际应用中，测转速的原理需要结合具体的工程技术要求和实际情况来进行选择和设计，同时还需要考虑信号的稳定性、精度和实时性等因素。

通过合理的测转速原理和设备选择，可以实现对物体转速的准确监测和控制，为工程技术和生产操作提供重要的数据支持。

综上所述，测转速原理是利用传感器或仪器设备来检测物体的转速，通过信号处理和数据分析来得出转速信息。

不同的测转速方法适用于不同的场合，需要根据具体需求选择合适的测转速原理和设备，以实现对物体转速的准确监测和控制。

一、引言磁电式传感器（magnetic-electric sensor）是一种常见的传感器类型，广泛应用于各个领域中，包括工业自动化、交通运输、机器人、医疗设备等。

磁电式传感器利用磁力与电磁感应的原理，将磁场的变化转化为电信号，从而实现对磁场强度、方向或位置的检测。

本文将详细解释磁电式传感器的工作原理，包括其基本原理、结构、工作方式以及应用领域。

二、磁电式传感器的原理1. 电磁感应原理磁电式传感器的工作原理基于电磁感应的原理。

根据法拉第电磁感应定律，当一个导体在磁力线穿过时，会在导体中产生电动势。

这种现象可以用以下公式表示：EMF = -dΦ/dt其中EMF表示电动势，Φ表示磁场通量，dt表示时间的微小变化。

根据该定律可知，当磁场强度或磁场方向发生变化时，会在导体中产生电动势。

2. 磁电效应原理磁电式传感器的核心部件是磁电材料，如铁电材料或磁电材料。

磁电材料具有磁电效应，即在外加磁场的作用下，会产生磁感应强度与电场强度之间的线性关系。

磁电效应可以通过以下公式表示：E = k * H其中E表示电场强度，k表示磁电系数，H表示磁场强度。

根据该公式可知，当磁场强度发生变化时，磁电材料会产生相应的电场强度变化。

3. 磁电式传感器的构成磁电式传感器通常由磁电材料、电极、封装以及相关电路组成。

磁电材料：磁电材料是磁电式传感器的核心部件，它通过磁电效应将磁场的变化转化为电场的变化。

常见的磁电材料包括铁电材料和磁电材料。

电极：电极用于连接磁电材料和外部电路，将磁电材料产生的电场信号引出。

封装：封装是保护磁电材料和电极的外壳，通常采用环氧树脂或金属外壳进行封装。

相关电路：相关电路包括放大电路、滤波电路和输出电路等，用于放大和处理磁电材料产生的电场信号，提供给外部电路使用。

4. 磁电式传感器的工作原理磁电式传感器的工作原理基于磁电效应和电磁感应的原理。

当存在磁场时，磁电材料会产生相应的电场变化。

根据电磁感应原理，当磁场的强度或方向发生变化时，会在磁电材料中产生电动势。

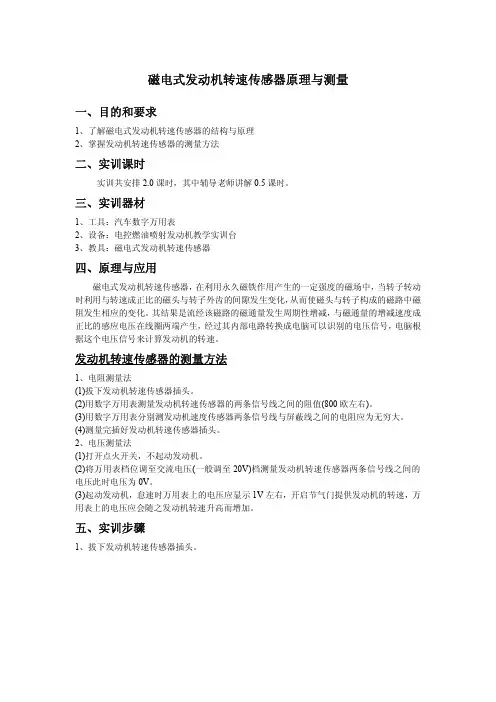

磁电式发动机转速传感器原理与测量一、目的和要求1、了解磁电式发动机转速传感器的结构与原理2、掌握发动机转速传感器的测量方法二、实训课时实训共安排2.0课时，其中辅导老师讲解0.5课时。

三、实训器材1、工具：汽车数字万用表2、设备：电控燃油喷射发动机教学实训台3、教具：磁电式发动机转速传感器四、原理与应用磁电式发动机转速传感器，在利用永久磁铁作用产生的一定强度的磁场中，当转子转动时利用与转速成正比的磁头与转子外齿的间隙发生变化，从而使磁头与转子构成的磁路中磁阻发生相应的变化。

其结果是流经该磁路的磁通量发生周期性增减，与磁通量的增减速度成正比的感应电压在线圈两端产生，经过其内部电路转换成电脑可以识别的电压信号，电脑根据这个电压信号来计算发动机的转速。

发动机转速传感器的测量方法1、电阻测量法(1)拔下发动机转速传感器插头。

(2)用数字万用表测量发动机转速传感器的两条信号线之间的阻值(800欧左右)。

(3)用数字万用表分别测发动机速度传感器两条信号线与屏蔽线之间的电阻应为无穷大。

(4)测量完插好发动机转速传感器插头。

2、电压测量法(1)打开点火开关，不起动发动机。

(2)将万用表档位调至交流电压(一般调至20V)档测量发动机转速传感器两条信号线之间的电压此时电压为0V。

(3)起动发动机，怠速时万用表上的电压应显示1V左右，开启节气门提供发动机的转速，万用表上的电压应会随之发动机转速升高而增加。

五、实训步骤1、拔下发动机转速传感器插头。

2、用数字万用表测量发动机转速传感器的两条信号线之间的阻值(800欧左右)。

3、用数字万用表分别测发动机速度传感器两条信号线与屏蔽线之间的电阻应为无穷大。

4、测量完插好发动机转速传感器插头。

5、打开点火开关，不起动发动机将万用表档位调至交流电压(一般调至20V)档测量发动机转速传感器两条信号线之间的电压此时电压为0V。

6、起动发动机，怠速时万用表上的电压显示1V左右，开启节气门提供发动机的转速，万用表上的电压应会随之发动机转速升高而增加。

磁阻式转速传感器原理磁阻式转速传感器是一种常用的非接触式传感器，用于测量旋转物体的转速。

它的原理是基于磁阻效应，利用磁场的变化来检测旋转物体的转速。

磁阻效应是一种物理现象，当磁场通过一个材料时，磁场的强度和方向会影响材料的电阻。

具体来说，当材料中存在磁场时，材料内部的电子会受到磁场的力作用，导致电子的自旋方向和运动方向发生变化，从而改变了电子的运动轨迹和电阻。

这种现象被称为磁阻效应。

磁阻式转速传感器利用了磁阻效应来测量旋转物体的转速。

它由一个磁性转子和一个固定的磁阻传感器组成。

当转子旋转时，它会产生一个磁场，这个磁场会随着转子的旋转而发生变化。

磁阻传感器位于转子的一侧，它可以检测到磁场的变化，并转化为电信号输出。

磁阻传感器通常由磁敏电阻和电路组成。

磁敏电阻是一种特殊的电阻，它的电阻值随着磁场的变化而变化。

当磁场通过磁敏电阻时，电阻值会发生变化，这个变化可以通过电路放大并转换为电信号输出。

磁阻式转速传感器的优点是精度高、响应快、可靠性好、寿命长等。

它可以用于各种旋转机械的转速测量，如发动机、电机、风扇、轮毂等。

同时，它还可以用于转角测量和线性位移测量等领域。

磁阻式转速传感器的应用范围非常广泛。

在汽车、航空、船舶、机械、电子等领域都有广泛的应用。

例如，在汽车发动机中，磁阻式转速传感器用于测量曲轴转速和凸轮轴转速，以控制燃油喷射和点火时机。

在航空领域，磁阻式转速传感器用于测量飞机引擎的转速和风扇的转速，以确保引擎和风扇的正常运转。

在机械制造领域，磁阻式转速传感器用于测量各种机械设备的转速和位置，以实现自动化控制和监测。

总之，磁阻式转速传感器是一种非常重要的传感器，它的原理基于磁阻效应，可以用于测量旋转物体的转速、转角和线性位移等参数。

它具有精度高、响应快、可靠性好、寿命长等优点，被广泛应用于汽车、航空、船舶、机械、电子等领域。

简述磁电式传感器的工作原理磁电式传感器是一种将磁场信息转化为电信号的传感器，广泛应用在仪器仪表、自动控制、计算机信息处理、航空航天等领域。

其主要工作原理是基于磁电效应和霍尔效应。

磁电效应是指当磁性材料受到外界磁场的作用时，其中的自由电子将受到力的作用，从而在材料内部形成电势差。

这个电势差可以用来测量外部磁场的大小和方向。

磁电效应可以用来将机械运动转换为电信号，从而实现物理量的测量和控制。

霍尔效应是指电流通过横跨磁场的导体时，将在导体的两侧出现电势差。

这个现象的原理是基于洛伦兹力，即受到磁场作用的电荷将受到力的作用而被分离。

霍尔效应与磁电效应相似，也是将磁场信息转换为电信号的一种机制。

磁电式传感器通常通过霍尔效应测量磁场的强度和方向。

磁电式传感器一般由磁性材料、霍尔元件和信号处理电路组成。

在测量时，磁性材料将接收到外界的磁场，从而在其内部产生电势差。

电势差随后被传递给霍尔元件，经过元件内部的放大、滤波等信号处理，最终转换为可用的电信号。

这个电信号的大小和方向分别对应着外界磁场的强度和方向。

磁电式传感器有多种类型，包括线性磁电效应传感器、非线性磁电效应传感器、霍尔电流传感器、霍尔电压传感器等。

线性磁电效应传感器是一种用于测量弱磁场的传感器，可用于检测磁场的方向、大小和分布情况。

而非线性磁电效应传感器则适用于测量强磁场，如磁体在加热过程中的磁场分布。

霍尔电流传感器和霍尔电压传感器是基于霍尔效应进行测量的传感器，分别适用于测量电流和电压。

霍尔电流传感器将电流通过磁场，并测量电势差来计算电流大小，而霍尔电压传感器则通过测量霍尔元件两侧的电势差来计算电压大小。

这些传感器广泛应用在电力系统中，用于测量电流和电压，从而保障设备的安全运行。

磁电式传感器是一种重要的测量和控制元件，广泛应用于工业控制、科学研究、医疗设备等领域。

其工作原理基于磁电效应和霍尔效应，能够将磁场信息转化为电信号，实现对物理量的测量和控制。

磁电式传感器的优点在于具有高度的灵敏度和精度，且不会对被测物体产生影响。
