新实验四路由器的基本配置(静态路由、默认路由、RIP、ospf协议)

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。

二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。

（2）配置路由器基本参数，包括主机名、密码等。

（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。

2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。

（2）配置接口VLAN，实现不同VLAN之间的隔离。

（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。

3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。

（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。

4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。

（2）配置静态路由，实现特定网络之间的互通。

5. 动态路由配置（1）配置RIP协议，实现网络自动路由。

（2）配置OSPF协议，实现网络自动路由。

6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。

（2）配置策略路由，实现不同数据包的转发。

7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。

（2）配置NAT转换，实现内部网络访问外部网络。

8. 路由器安全配置（1）配置ACL，实现访问控制。

（2）配置IPsec VPN，实现远程访问。

（3）配置端口安全，防止未授权访问。

五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。

实现了不同网络之间的互通，满足了网络需求。

实验拓扑：IP地址表：路由器接口 IP地址R1 S0 192.168.10.1/24R2 S0 192.168.10.2/24R2 S1 192.168.20.1/24R3 S0 192.168.20.2/24注意：须配置完上面的IP地址并保证路由器两两都能ping通后才能进行路由协议的配置。

1.配置静态路由方法1：使用与本路由器直连的下一个路由器的接口地址进行配置。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2 //配置10.0到20.0的R1#sh ip route 静态路由。

R1#ping 192.168.20.1R1#ping 192.168.20.2 //虽然路由器R1通告了192.168.20.0的网段，不过目前20.2是ping不通的，因为192.168.20.2是路由器R3的接口地址，而R3在没有配置路由协议之前路由表中并没有到达192.168.10.0网段的路径。

R1(config)#Ctrl+Shift+6,X R3R3>R3>enR3#conf tR3(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1 //配置20.0到10.0的R3(config)#end 静态路由。

R3#sh ip routeR3#ping 192.168.10.1R3(config)#Ctrl+Shift+6,X R1R1#ping 192.168.20.2 //验证配置，这次ping 通了。

方法2：使用本路由器的出端口配置静态路由。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 s0 //使用出接口的好处是：当对端R1(config)#Ctrl+Shift+6,X R3 IP更新时还能保证这个静态路R3> 由是有效的。

目录实验 4 路由器的静态路由、默认路由 (2)一、实验目的 (2)1.1掌握路由器静态路由的配置方法 (2)1.2掌握默认路由的配置方法 (2)二、实验环境 (2)三、实验内容 (2)四、实验说明、步骤 (2)1）按图3-1 连接路由器和各工作站。

(2)2）按图3-1 配置路由器和各工作站IP 地址等参数。

(3)3）使用PING命令，测试三台路由器所连接的网络是否连通。

(7)4）配置路由器router0 、router1、router2 上的静态路由。

(7)5）配置好静态路由后，测试三台路由器所连接的网络是否连通。

(7)6) 配置路由器router0 上的默认路由，使其指向Internet (8)7) 检查路由器Router0、Router1、Router2 的路由表。

(8)8)检查路由器router0 ，router1 和router2 的运行配置文件内容。

(8)五、思考题 (8)六、实验报告要求模版 (8)1、实验目的 (8)2、实验内容 (8)3、实验环境要求 (8)4、实验步骤 (9)5、实验中的问题和解决方法 (9)6、回答实验思考题 (9)7、实验心得与体会 (9)8、建议与意见 (9)七.实训作业 (9)实验 3 路由器的静态路由、默认路由一、实验目的1.1掌握路由器静态路由的配置方法1.2掌握默认路由的配置方法二、实验环境　路由器Cisco 2811 三台，交换机Cisco 2950 三台,带有网卡的工作站PC至少6台，控制台电缆二条，路由器交换机和电脑之间的连接线若干条。

三、实验内容　通过对路由器0 、路由器1和路由器2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping通，反之亦然.四、实验说明、步骤静态路由是非自适应性路由计算协议，是由管理人员手动配置的，不能够根据网络拓扑的变化而改变。

因此，静态路由非常简单，适用于非常简单的网络。

路由器的串口是背对背的直接连接，因此，有一个串口要配置时钟速率，使用ｃｌｏｃｋ　ｒａｔｅ命令进行配置，配置时钟速率的一串口为ＤＣＥ端。

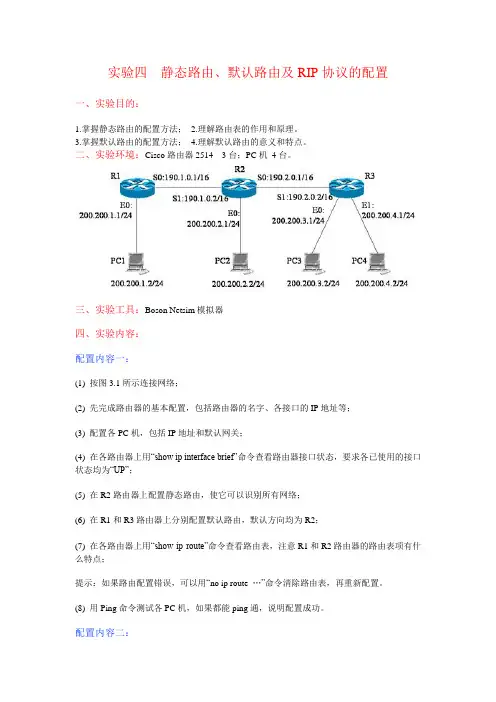

实验四静态路由、默认路由及RIP协议的配置一、实验目的：1.掌握静态路由的配置方法；2.理解路由表的作用和原理。

3.掌握默认路由的配置方法；4.理解默认路由的意义和特点。

二、实验环境：Cisco路由器2514 3台；PC机4台。

三、实验工具：Boson Netsim模拟器四、实验内容：配置内容一：(1) 按图3.1所示连接网络；(2) 先完成路由器的基本配置，包括路由器的名字、各接口的IP地址等；(3) 配置各PC机，包括IP地址和默认网关；(4) 在各路由器上用“show ip interface brief”命令查看路由器接口状态，要求各已使用的接口状态均为“UP”；(5) 在R2路由器上配置静态路由，使它可以识别所有网络；(6) 在R1和R3路由器上分别配置默认路由，默认方向均为R2；(7) 在各路由器上用“show ip route”命令查看路由表，注意R1和R2路由器的路由表项有什么特点；提示：如果路由配置错误，可以用“no ip route …”命令清除路由表，再重新配置。

(8) 用Ping命令测试各PC机，如果都能ping通，说明配置成功。

配置内容二：（1）清楚各路由器的路由表，在三台路由器上分别配置RIP协议；（2）在各路由器上用“show ip route”命令查看路由表；提示：在图4.1的拓扑中共有6个网络：190.1.0.0/16、190.2.0.0/16、200.200.1.0/24、200.200.2.0/24、200.200.3.0/24、200.200.4.0/24，所以每个路由器的路由表中都应该有6个路由项，除了直连的网络外，其余的都是通过RIP协议互相学习到的。

（3）用Ping命令测试各PC机，如果都能ping通，说明配置成功。

五、思考题：1、使用默认路由时，R1路由器的路由表中有几个项目？与静态路由相比默认路由有何好处？2、能否把3台路由器都配置为默认路由？3、选择PC1记录“tracert 200.200.3.2 ”；选择PC2记录“trace 200.200.4.2”的结果。

实验四：路由器静态路由的配置实验学时：2学时实验类型：验证实验要求：必修一、实验目的1．掌握路由器的基本配置命令。

2．理解和掌握路由表的概念、作用和基本原理。

3. 掌握静态路由配置，实现不同网段的计算机之间的连接。

二、实验内容对路由器A与B进行配置，实现两台计算机PC1与PC2之间的连通，实验拓扑图如下：其中：PC1的IP地址：172.16.1.2/16 ；PC1的网关地址：172.16.1.1/16PC2的IP地址：172.18.1.2/16 ；PC2的网关地址：172.18.1.1/16RouterA的F0地址：172.16.1.1/16 ；s0的IP地址：172.17.1.1/16；其中，s0为DCE RouterB的F0地址：172.18.1.1/16 ；s0的IP地址：172.17.1.2/16；其中，s0为DTE Switch1、Switch2不需进行设置三、实验原理、方法和手段按照书本及老师所讲授的实验原理、方法进行实验。

四、实验组织运行要求本实验课以学生自主训练为主的开放模式组织教学，当老师在实验过程中发现了学生实验中存在的共同问题时，可要求学生暂停实验，对多数学生都存在的问题进行集中的讲授。

五、实验条件双绞线、PC机、锐捷网络实验室（路由器、交换机）。

六、实验步骤1．配置静态路由前，测试PC1和PC2间的连通性：1.请用Ping命令来测试PC1和PC2之间的连通性。

2.请用Show ip route命令来查看RouterA和RouterB路由表信息。

2．路由器基本配置配置路由器主机名RouterARouter> enable注：从用户模式进入特权模式Router# configure terminal注：从特权模式进入全局配置模式Router(config)# hostname RouterA注：将主机名配置为“RouterA”RouterA(config)#配置路由器主机名RouterBRouter> enable注：从用户模式进入特权模式Router# configure terminal注：从特权模式进入全局配置模式Switch(config)# hostname RouterB注：将主机名配置为“RouterB”RouterB(config)#3. 配置路由器RouterA各接口的IP 地址RouterA(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterA(config-if)# ip address 172.17.1.1 255.255.0.0RouterA(config-if)# no shut注：设置路由器serial 0 的IP 地址为172.17.1.1，对应的子网掩码为255.255.0.0 并激活端口RouterA(config)# interface fastethernet 0注：进入路由器fastethernet 0 的接口配置模式RouterA(config-if)# ip address 172.16.1.1 255.255.0.0RouterA(config-if)# no shut注：设置路由器fastethernet 0 的IP 地址为172.16.1.1，对应的子网掩码为255.255.0.0并激活端口配置路由器RouterB各接口的IP 地址RouterB(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterB(config-if)# ip address 1172.18.1.172.17.1.2 255.255.0.0RouterB(config-if)# no shut注：设置路由器serial 0 的IP 地址为172.17.1.2，对应的子网掩码为255.255.0.0并激活端口RouterB(config)# interface fastethernet 0注：进入路由器fastethernet 0 的接口配置模式RouterB(config-if)# ip address 172.18.1.1 255.255.0.0RouterB(config-if)# no shut注：设置路由器fastethernet 0 的IP 地址为172.18.1.1，对应的子网掩码为255.255.0.0并激活端口4. 配置接口时钟频率（DCE）RouterA(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterA(config-if) clock rate 64000注：设置接口物理时钟频率为64Kbps5．配置静态路由RouterA(config)# ip route 172.18.0.0 255.255.0.0 172.17.1.2注：172.17.1.2 为下一跳的IP地址， 172.18.0.0为目的网段RouterB(config)# ip route 172.16.0.0 255.255.0.0 172.17.1.1注：172.17.1.1 为下一跳的IP地址， 172.16.0.0为目的网段6. 配置静态路由后，测试PC1和PC2间的连通性：1.通过命令Ping实现PC1和PC2彼此的访问；2.在RouterA，RouterB上，分别使用命令show ip route查验全网路由。

计算机网络实验四_路由器的配置在当今数字化的时代，计算机网络成为了信息传递和资源共享的重要基础设施。

而路由器作为网络中的关键设备，其正确配置对于保障网络的高效运行和数据的安全传输起着至关重要的作用。

在本次计算机网络实验四中，我们将深入探究路由器的配置过程及相关原理。

路由器是一种连接多个网络或网段的网络设备，它能将不同网络之间的数据进行转发，并根据设定的规则选择最佳的路径。

要实现这一功能，我们需要对路由器进行一系列的配置操作。

首先，准备工作必不可少。

在开始配置之前，我们需要确保拥有以下物品：一台路由器设备、用于连接路由器的网线、一台配置终端（可以是计算机）以及相关的配置软件（如 SecureCRT 等）。

接下来，我们通过网线将配置终端与路由器的控制台端口（Console 口）连接起来。

打开配置软件，设置好相应的参数，如波特率、数据位、停止位等，以便能够与路由器进行通信。

登录到路由器后，我们首先要进入特权模式。

在特权模式下，我们拥有更高的权限来进行各种配置操作。

输入“enable”命令，然后输入特权密码（如果设置了的话），即可进入特权模式。

进入特权模式后，接下来就是配置路由器的基本参数。

其中，最重要的是为路由器设置主机名。

一个清晰易记的主机名有助于我们在管理多个路由器时进行区分。

通过“hostname 路由器名称”命令，我们可以为路由器赋予一个独特的名称。

然后是设置路由器的密码。

为了保证路由器的安全性，我们需要设置登录密码。

可以分别设置控制台密码、特权密码和虚拟终端密码。

控制台密码用于通过控制台端口登录时的验证，虚拟终端密码用于通过 Telnet 方式远程登录时的验证。

在网络配置方面，我们需要为路由器的接口分配 IP 地址。

路由器的接口通常分为局域网接口（LAN 口）和广域网接口（WAN 口）。

对于 LAN 口，我们要根据所在网络的网段为其分配一个合适的 IP 地址，并设置子网掩码。

对于 WAN 口，如果是通过静态 IP 方式接入互联网，则需要手动设置运营商提供的 IP 地址、子网掩码、网关和 DNS 服务器地址；如果是通过动态 IP 方式接入（如常见的家庭宽带），则可以让路由器自动获取这些参数。

路由器配置实验报告路由器配置实验报告实验目的：了解并熟悉路由器的基本配置，包括登录、配置IP地址、配置静态路由和配置网络地址转换（NAT）。

实验步骤：1. 连接路由器：将电脑通过以太网线连接到路由器的LAN口。

2. 登录路由器：通过电脑上的浏览器输入路由器的默认IP地址（通常为192.168.1.1）进入路由器的管理界面。

3. 配置IP地址：在路由器的管理界面中，进入网络设置菜单，设置路由器的IP地址为192.168.1.2，并设置子网掩码为255.255.255.0。

4. 配置静态路由：在路由器的管理界面中，进入路由设置菜单，添加一条静态路由，将目标网络地址设为192.168.2.0，下一跳设为192.168.1.3。

5. 配置NAT：在路由器的管理界面中，进入NAT设置菜单，启用NAT功能，并设置内网地址范围为192.168.1.100-192.168.1.200。

实验结果：1. 登录路由器成功，并成功进入管理界面。

2. 成功配置了路由器的IP地址为192.168.1.2，并设置了子网掩码为255.255.255.0。

3. 成功添加了一条静态路由，将目标网络地址设为192.168.2.0，下一跳设为192.168.1.3。

4. 成功启用了NAT功能，并设置了内网地址范围为192.168.1.100-192.168.1.200。

实验总结：通过本次实验，我成功了解并熟悉了路由器的基本配置。

我学会了如何登录路由器、如何配置IP地址、如何配置静态路由和如何配置NAT。

在实验过程中，我还发现了一些问题，比如登录路由器时用户名和密码错误，需要找到默认的用户名和密码才能成功登录；配置静态路由时需要注意目标网络地址和下一跳的设置，以确保路由器能够正确转发数据包；配置NAT时需要设置合适的内网地址范围，以确保内部设备可以正常访问外部网络。

通过不断实践和调试，我逐渐掌握了这些技巧，并且成功完成了实验。

总体而言，本次实验对我的网络知识的学习和提升起到了很大的帮助作用。

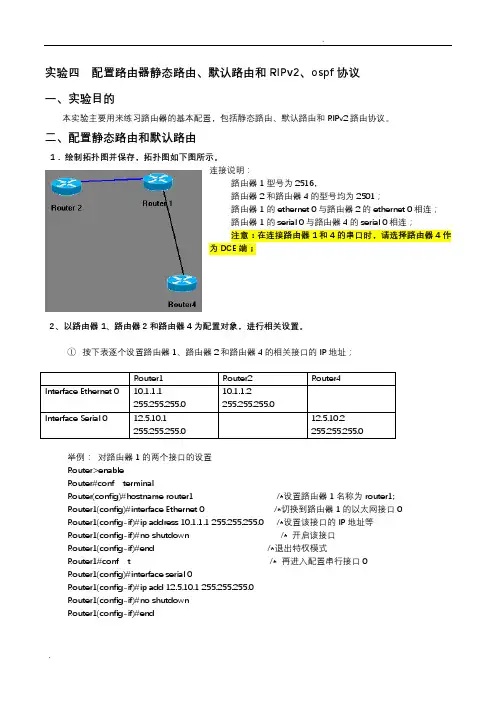

实验四配置路由器静态路由、默认路由和RIPv2、ospf协议一、实验目的本实验主要用来练习路由器的基本配置，包括静态路由、默认路由和RIPv2路由协议。

二、配置静态路由和默认路由1．绘制拓扑图并保存，拓扑图如下图所示。

连接说明：路由器1型号为2516，路由器2和路由器4的型号均为2501；路由器1的ethernet 0与路由器2的ethernet 0相连；路由器1的serial 0与路由器4的serial 0相连；注意：在连接路由器1和4的串口时，请选择路由器4作为DCE端；2、以路由器1、路由器2和路由器4为配置对象，进行相关设置。

①按下表逐个设置路由器1、路由器2和路由器4的相关接口的IP地址；Router1 Router2 Router4Interface Ethernet 0 10.1.1.1255.255.255.0 10.1.1.2 255.255.255.0Interface Serial 0 12.5.10.1255.255.255.0 12.5.10.2 255.255.255.0举例：对路由器1的两个接口的设置Router>enableRouter#conf terminalRouter(config)#hostname router1 /*设置路由器1名称为router1; Router1(config)#interface Ethernet 0 /*切换到路由器1的以太网接口0 Router1(config-if)#ip address 10.1.1.1 255.255.255.0 /*设置该接口的IP地址等Router1(config-if)#no shutdown /* 开启该接口Router1(config-if)#end /*退出特权模式Router1#conf t /* 再进入配置串行接口0Router1(config)#interface serial 0Router1(config-if)#ip add 12.5.10.1 255.255.255.0Router1(config-if)#no shutdownRouter1(config-if)#end对Router4操作：对Router2操作：对router1操作：说明: 其他两个路由器的接口的IP设置，由学生参照路由器1的示例自己完成；注意：在设置路由器4串口的时候，要设置其时钟速率：Router4(config-if)#clock rate 6400②在路由器4上试着PING其他接口的IP地址，查看并分析结果；③切换到路由器4，设置静态路由；Router4(config)#ip route 10.1.1.0 255.255.255.0 12.5.10.1/*目的站网段地址子网掩码下一站地址④在路由器4上，按如下PING，查看各个结果，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑤查看路由器4上的路由表；Router4#show ip route⑥切换到路由器2上，配置其静态路由；Router2(config)#ip route 12.5.10.0 255.255.255.0 10.1.1.1⑦再次切换到路由器4，再次PING，查看其结果与上次的不同，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑧切换到路由器2上，查看它的路由表；Router2#show ip route⑨切换到路由器4上，删除静态路由，设置默认路由；Router4(config)#no ip route 10.1.1.0 255.255.255.0 12.5.10.1 /*删除静态路由Router4(config)#ip route 0.0.0.0 0.0.0.0 12.5.10.1 /*设置默认路由Router4#show ip route三、配置RIPv2和ospf路由协议1、设计如下图所示的拓扑图，R1和R2通过串口连接，PC为以太网口连接，各接口IP地址设置如图中已给出所示，路由器型号均为2610；2、自己完成路由器R1和R2的各自的以太网口和串口的配置；R1的配置R2的配置PC的IP的配置：3、分别查看R1和R2 上的路由信息，在PC上互相测试连通性的情况，分析结果（未做）；4、在R1上配置RIPv2协议；参考命令如下：R1(config)#router rip //启用rip协议R1(config-router)#network 172.16.0.0 申明本设备的直连网段R1(config-router)#version 2 默认的是版本1，这里改成版本25、在R2上配置RIPv2协议；参考命令如下：R2(config)#router rip //启用rip协议R2(config-router)#network 172.16.0.0 申明本设备的直连网段R2(config-router)#version 2 默认的是版本1，这里改成版本26、再查看R1和R2的路由信息，再测试两PC的连通性，分析此时的结果。

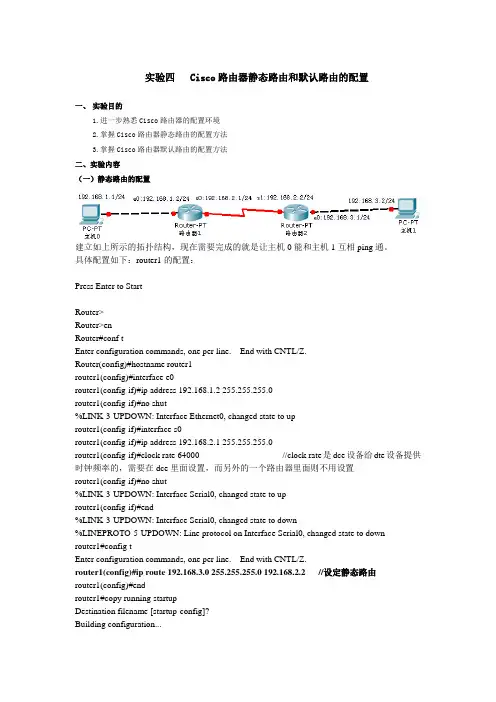

实验四 Cisco路由器静态路由和默认路由的配置一、实验目的1.进一步熟悉Cisco路由器的配置环境2.掌握Cisco路由器静态路由的配置方法3.掌握Cisco路由器默认路由的配置方法二、实验内容（一）静态路由的配置建立如上所示的拓扑结构，现在需要完成的就是让主机0能和主机1互相ping通。

具体配置如下：router1的配置：Press Enter to StartRouter>Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname router1router1(config)#interface e0router1(config-if)#ip address 192.168.1.2 255.255.255.0router1(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to uprouter1(config-if)#interface s0router1(config-if)#ip address 192.168.2.1 255.255.255.0router1(config-if)#clock rate 64000 //clock rate是dce设备给dte设备提供时钟频率的，需要在dce里面设置，而另外的一个路由器里面则不用设置router1(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to uprouter1(config-if)#end%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to downrouter1#config tEnter configuration commands, one per line. End with CNTL/Z.router1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 //设定静态路由router1(config)#endrouter1#copy running startupDestination filename [startup-config]?Building configuration...%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to up主机0 ping主机1，能够ping通？原因？_____________________________router2的配置：Press Enter to StartRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface e0Router(config-if)#endRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname router2router2(config)#interface s0router2(config-if)#ip address 192.168.2.2 255.255.255.0router2(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to uprouter2(config-if)#interface s0router2(config-if)#interface e0router2(config-if)#ip address 192.168.3.1 255.255.255.0router2(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to uprouter2(config-if)#endrouter2#config tEnter configuration commands, one per line. End with CNTL/Z.router2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1router2(config)#endrouter2#copy running startupDestination filename [startup-config]?Building configuration...[OK]router2#ping 192.168.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msrouter2#ping 192.168.2.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msrouter2#ping 192.168.2.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms//路由器之间试ping一下，应该可以ping通，接下来配pc主机0的配置如下：PT模拟器用图形界面配置ip地址、子网掩码和默认网关，可通过命令ipconfig查看是否正确，测试:ping 192.168.3.2Boson模拟器配置如下C:>ipconfig /ip 192.168.1.1 255.255.255.0 //此时尚未指定网关C:>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.2.1:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss), //未指定网关时不能ping通router1的s0Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msC:>ipconfig /dg 192.168.1.2 //指定网关为与本机直连的router1的e0口C:>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.2: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msC:>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Ping statistics for 192.168.2.1: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), //指定网关后可以ping通s0口了主机1的配置如下：PT模拟器用图形界面配置ip地址、子网掩码和默认网关，可通过命令ipconfig查看是否正确, 测试:ping 192.168.1.1Boson模拟器配置如下：C:>ipconfig /ip 192.168.3.1 255.255.255.0C:>ipconfig /dg 192.168.3.1 //把IP和网关设好C:>ping 192.168.1.1Pinging 192.168.1.1 with 32 bytes of data:Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.1: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms可以ping通，实验成功（二）默认路由的配置建立如上所示的拓扑结构，同静态路由。

路由器基本配置实验报告路由器基本配置实验报告一：实验目的本实验旨在掌握路由器基本配置的操作步骤，包括IP地址配置、路由协议配置等内容。

二：实验环境1. 实验设备：一台路由器2. 实验软件：路由器配置工具三：实验步骤1. 网络拓扑设计在实验室环境中，设置一个简单的拓扑结构，包括一个局域网和一个广域网。

局域网内有两台主机，广域网通过路由器与局域网连接。

2. 路由器基本设置1) 连接路由器将计算机与路由器通过网线连接，并确认连接正常。

2) 登录路由器打开配置工具，输入路由器的IP地址，并输入管理员账号密码登录路由器的管理界面。

3) 修改管理员密码在路由器管理界面中，找到系统设置选项，修改管理员密码以保证安全性。

4) 配置设备名称在路由器管理界面中，找到设备名称设置选项，将设备名称修改为用户定义的名称。

5) 配置IP地址在路由器管理界面中，找到接口配置选项，为路由器的各个接口配置合适的IP地址。

6) 保存配置在路由器管理界面中，找到配置保存选项，保存已经修改的配置。

3. 路由协议配置1) 静态路由配置在路由器管理界面中，找到静态路由设置选项，为路由器配置静态路由项，使得路由器能够正确地转发数据包。

2) 动态路由配置在路由器管理界面中，找到动态路由设置选项，选择适合的路由协议并进行配置，实现路由器的动态路由功能。

四：实验结果经过以上步骤的操作，成功完成了路由器基本配置。

通过测试，发现路由器能够正确地转发数据包，并且实现了动态路由功能。

五：本文档涉及附件本文档没有涉及附件。

六：法律名词及注释1. IP地址：Internet Protocol Address的缩写，指互联网协议地址。

每台连接到互联网的设备都需要拥有唯一的IP地址，用于标识设备在网络中的位置。

2. 静态路由：由网络管理员手动配置的路由，其中每条路由包含目标网络和下一跳路由器的信息。

3. 动态路由：由路由器通过某种路由协议自动学习和更新的路由信息，能够根据网络拓扑的变化进行自适应调整。

路由器的静态路由和默认路由配置实验报告实验3 路由器的静态路由、默认路由一．实验目的掌握路由器静态路由、默认路由的配置方法二．实验要点通过对路由器0 、路由器1和路由器2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping 通，反之亦然. 三．实验设备路由器Cisco 2811 三台，交换机Cisco 2950 三台,带有网卡的工作站PC至少6台，控制台电缆二条，路由器交换机和电脑之间的连接线若干条。

四、实验拓朴图3-1 路由器的静态路由、默认路由实验五.实验步骤1．按图3-1 连接路由器和各工作站。

2．按图3-1 配置路由器和各工作站IP 地址等参数。

l在路由器0 假设为DCE 端上routeren routerconf t routerconfigint s1/0 routerconfig-ifip ad 192.168.1.1 255.255.255.0 routerconfig-ifclra 64000 routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.5.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit l在路由器 1 routeren routerconf t routerconfigint serial 1/0 routerconfig-ifip address 192.168.1.2 255.255.255.0 routerconfig-ifno shutdown routerconfigint serial 1/1 routerconfig-ifip ad 192.168.2.2 255.255.255.0routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.4.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit l在路由器2 假设为DTE 端上routeren routerconf t routerconfigint s1/0 routerconfig-ifip ad 192.168.2.1 255.255.255.0 routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.3.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit 实验结果a.在路由器0 上是否能ping通路由器2 的串口S0/0 192.168.2.2 b 在路由器0 上是否能ping通路由器 2 的以太口F0/0 192.168.3.1 c.在路由器2 上是否能ping通路由器0 的以太口F0/0 192.168.5.1 d.在路由器 2 上是否能ping通路由器0 的串口F0/0 192.168.1.1 3．配置路由器Router0 和RouterB 上的静态路由。

实验报告-路由器的基本配置实验报告-路由器的基本配置1、实验目的本实验旨在掌握路由器的基本配置方法，包括IP地质的配置、静态路由的配置、NAT的配置等。

2、实验设备本实验所使用的设备如下：- 1台路由器（型号：）- 1台电脑- 网线若干3、实验步骤3.1 路由器的物理连接将路由器与电脑通过网线连接，确保连接稳定。

3.2 路由器的基本配置3.2.1 登录路由器打开浏览器，在地质栏中输入路由器的IP地质（如192.168.1.1），按下回车键进入路由器的登录界面。

输入正确的用户名和密码，登录。

3.2.2 配置IP地质在路由器的管理界面中，找到网络设置选项。

根据实际网络环境的要求，配置路由器的IP地质。

局域网IP地质.192.168.1.1子网掩码.255.255.255：03.2.3 配置静态路由在路由器的管理界面中，找到路由配置选项。

根据实际网络环境的要求，配置静态路由表，实现不同网络之间的互联。

示例：目标网络.192.168.2：0下一跳.192.168.1.23.2.4 配置NAT在路由器的管理界面中，找到NAT配置选项。

根据实际网络环境的要求，配置NAT，实现内网IP地质转换为公网IP地质访问互联网。

示例：内网IP地质.192.168.1：0公网IP地质：X：X：X：X4、实验结果经过配置后，路由器的基本功能得到了实现。

通过配置IP地质，网络设备可以彼此通信。

通过配置静态路由和NAT，不同网络之间可以互联，并且内网设备可以访问互联网。

5、实验心得本实验中，我深入了解了路由器的基本配置方法，通过实际操作，收获了一定的实验经验。

附件：无法律名词及注释：1、IP地质：Internet Protocol Address的缩写，是指互联网协议地质，用于给网络中的设备分配唯一的标识。

IP地质分为公网IP地质和私网IP地质两种类型。

2、子网掩码：Subnet Mask的缩写，用于划分IP地质的网络和主机部分。

路由器基本配置和静态路由配置【实验题目】路由器基本配置和静态路由配置【实验目的】1．了解路由器的基本功能、基本配置方式。

2．了解路由器的基本配置方式。

3、理解静态路由的概念、原理。

4、掌握Cisco路由器的静态路由的配置方法。

【预备知识】1、配置IP地址Router(config)# interface interface-type进入接口配置模式Router(config-if)# ip address ip-address ip-mask配置该接口的IP地址Router(config-if)# no ip address 删除该接口的IP地址2、关闭和重启接口Router(config)# interface fa0/0 进入接口配置模式Router(config-if)# shutdown 关闭接口Router(config-if)# no shutdown 重启接口3、为路由器设置静态路由的语法如下：Router(config)# ip route network [mask] {address | interface}[distance] 其中：network：所要到达的目的网络号或子网号mask：目的网络的子网掩码address：到达目的网络所经由的下一跳路由器接口的IP地址【下一跳IP地址：相邻路由器近端接口IP地址】Interface：接口名称（用于到达目标网络的本机网络接口）Distance：该路由指定的管理距离（可选）4、对路由器进行默认路由的设置，语法如下：Router(config)# ip route 0.0.0.0 0.0.0.0{address | interface}[distance]其中，0.0.0.0 0.0.0.0代表任意地址和任意掩码；另外三个参数与配置静态路由中使用的含义相同。

【实验内容】1、使用Packet Tracer，严格按照以下的拓扑图，分别配置路由器Router-A、B、C的静态路由，使得PC0、PC1、PC2能相互通信。

实验四路由器静态路由、默认路由的配置一、实验目标掌握静态路由、默认路由的配置方法和技巧；掌握路由配置实现网络的连通性方法；熟悉广域网线缆的连接方式；二、实验背景某中学有3个校区，每个校区是一个独立的局域网，为了使三个校区能够相互通讯，共享资源，通过给路由器R1、R2和R3配置静态路由、默认路由使全网实现互通、互访。

三、技术原理路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径将数据包转发出去，实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的，而路由表就是由一条条路由信息组成。

生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。

静态路由是指由网络管理员手工配置的路由信息。

⏹静态路由除了具有简单、高效、可靠的优点外，它的另一个好处是网络安全保密性高。

⏹缺省路由可以看作是静态路由的一种特殊情况。

当数据在查找路由表时，没有找到和目标相匹配的路由表项时，为数据指定的路由。

四、实验环境：准备PC机3台，操作系统为Windows xp/2000 Professional；准备DCR-2811路由器3台，分别命名为R1、R2和R3；V.35 DTE电缆2条， V.35 DCE电缆2条；五、实验步骤实验拓扑实验要求和内容1、在路由器R1配置静态路由；2、在路由器R2配置静态路由；3、在路由器R3上配置默认路由；4、在路由器R1的串口上配置时钟频率；5、在路由器R2的串口上配置时钟频率；6、用show ip route 查看R1上的路由表；7、用show ip route 查看R3上的路由表；8、配置主机A1、B2、B3；9、用ping 命令测试主机A1到主机C1的连通性；10、用ping 命令测试主机C1到主机B1的连通性； R1、R2、R3上的路由配置路由器R1上配置Router(config)#hostname R1R1(config)#interface F0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#endR1(config)#interface serial 1/0R1(config-if)#no shutdownR1(config-if)#clock rate 64000R1(config-if)#ip address 1.1.1.1 255.255.255.0R1(config-if)#endR1#conf tE nter configuration commands, one per line. End with CNTL/Z.R1(config)#ip route 192.168.2.0 255.255.255.0 1.1.1.2R1(config)#ip route 192.168.3.0 255.255.255.0 1.1.1.2R1(config)#endR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, FastEthernet1/0S 192.168.2.0/24 [1/0] via 1.1.1.2S 192.168.3.0/24 [1/0] via 1.1.1.2C 1.0.0.0/24 is directly connected, Serial1/0路由器R2上配置Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R2R2(config)#interface F0/0R2(config-if)#no shutdownR2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#exitR2(config)#interface serial 1/1R2(config-if)#no shutdownR2(config-if)#ip address 1.1.1.2 255.255.255.0R2(config-if)#endR2(config)#interface serial 1/0R2(config-if)#no shutdownR2(config-if)#clock rate 64000R2(config-if)#ip address 2.2.2.1 255.255.255.0R2(config-if)#end路由器R3上配置R3(config)#interface F0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0R3(config-if)#no shutdownR3(config-if)#endR3(config)#interface serial 1/1R3(config-if)#no shutdownR3(config-if)#ip address 2.2.2.2 255.255.255.0R3(config-if)#endR3(config)#ip route 0.0.0.0 0.0.0.0 2.2.2.1R3(config)#end配置主机A1、B2、B3；根据拓扑图进行：IP、子网掩码、默认网关配置六、测试用ping 命令测试主机A1到主机C1的连通性；用ping 命令测试主机C1到主机B1的连通性；七、实验报告对操作过程的结果抓图，然后粘贴到实验报告中。

路由器的基本配置实验报告路由器的基本配置实验报告引言：路由器是计算机网络中非常重要的设备之一，它负责将数据包从一个网络转发到另一个网络。

在网络通信中，路由器的配置对于网络的性能和安全起着至关重要的作用。

本实验旨在探索路由器的基本配置过程，包括网络拓扑设计、IP地址分配、静态路由配置和网络安全设置。

一、网络拓扑设计在开始配置路由器之前，我们首先需要设计网络拓扑。

网络拓扑是指网络中各个设备之间的连接方式和布局。

在本实验中，我们选择了一个简单的拓扑结构，包括一个路由器和两台主机。

路由器连接到互联网，并将数据包转发给两台主机。

二、IP地址分配在配置路由器之前，我们需要为网络中的设备分配IP地址。

IP地址是网络中唯一标识设备的地址。

在本实验中，我们选择了私有IP地址范围（如192.168.0.0/24）来分配给路由器和主机。

为了保证网络的可扩展性，我们使用子网掩码将IP地址划分为不同的子网。

三、静态路由配置静态路由是一种手动配置的路由方式，管理员需要手动指定数据包的转发路径。

在本实验中，我们通过静态路由配置来实现路由器的转发功能。

通过配置路由表，我们可以指定数据包从一个网络转发到另一个网络的路径。

四、网络安全设置网络安全是保护网络免受恶意攻击和未经授权的访问的重要方面。

在本实验中，我们将配置一些基本的网络安全设置来保护我们的网络。

例如，我们可以配置访问控制列表（ACL）来限制特定IP地址或端口的访问，从而提高网络的安全性。

五、实验结果经过以上的配置步骤，我们成功地完成了路由器的基本配置。

我们可以通过ping命令测试网络的连通性，确保数据包能够正常地从一个主机传输到另一个主机。

同时，我们还可以使用traceroute命令来跟踪数据包的路径，以验证静态路由配置是否正确。

六、实验总结通过本次实验，我们深入了解了路由器的基本配置过程。

我们学习了网络拓扑设计、IP地址分配、静态路由配置和网络安全设置等重要概念和技术。

实验4路由器基本配置及静态路由实验报告实验目的：1.学习了解路由器的基本配置；2.学习了解静态路由的配置和使用；3.掌握基于静态路由的网络通信实现。

一、实验背景和原理：路由器是互联网中的重要组成部分，它负责在不同网络之间传递数据包，将源网络的数据包传递到目标网络。

在互联网中，路由器根据用户配置的路由表来选择合适的路径来转发数据包。

静态路由，也称为静态路由表，是在网络管理员手动配置的路由表中进行路由选择的过程。

它不依赖于动态路由协议，管理员需要手动添加和配置静态路由规则。

静态路由的好处是简单，适用于路由器之间的小型网络。

二、实验设备：1. 4台路由器（如Router1、Router2、Router3、Router4）2.1台交换机3.PC端设备三、实验步骤：1.连接实验设备：将4台路由器和1台交换机进行连接，形成一个局域网，所有设备通过交换机互相连接。

2.配置IP地址：在每台路由器上配置IP地址，确保不同路由器上的接口IP地址在同一网段内。

3.配置静态路由：在每台路由器上配置静态路由表。

管理员需要手动添加和配置每个路由器的静态路由规则，使得不同的子网可以相互通信。

4.测试网络通信：使用PC端设备对各子网进行ping测试，确认静态路由配置正确无误。

根据ping的结果，可以判断是否能够正常通信。

四、实验结果：经过上述步骤，完成了4路由器的基本配置及静态路由配置。

经过网络测试，可以得出以下结论：1.路由器间的网络互通正常，可以通过静态路由实现不同子网之间的通信；2.配置正确的静态路由表可以实现跨网络的数据包转发；3.静态路由的配置相对简单，适用于小型网络。

五、实验总结：通过本次实验，我们学会了基本的路由器配置和静态路由的配置与使用。

实验过程中，我们遇到了一些问题，如IP地址配置错误、静态路由配置错误等，通过排查问题和调整配置，解决了这些问题。

实验过程中，我们对路由器和网络通信有了更深入的了解，掌握了一些基本的网络配置技巧。

实验三：静态路由和默认路由的配置一、实验目的通过该试验，掌握静态路由和默认路由的配置操作方法和验证，掌握静态路由的配置场景和默认路由配置的应用背景。

为今后CCNA勺学习打下路由的基础。

二、实验要求给定192.168.1.0/24 的地址，本实验要达到如下要求:1、子网的划分和依据，子网掩码的设置。

2、静态路由的配置3、默认路由的配置4、验证配置的正确性5、静态路由和默认路由的应用场合三、实验拓扑四、实验设备1、路由器3个2、P C机两台3、交叉线数条4、P acket Tracer 软件五、实验设计到的基本概念和理论静态路由：静态路由是指由网络管理员手工配置的路由信息。

当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。

默认路由：默认路由是一种特殊的静态路由，指的是当路由表中与包的目的地址之间没有匹配的表项时路由器能够做出的选择.如果没有默认路由，那么目的地址在路由表中没有匹配表项的包将被丢弃.默认路由在某些时候非常有效，当存在末梢网络时,默认路由会大大简化路由器的配置，减轻管理员的工作负担，提高网络性能六、实验过程和主要步骤步骤1:子网的划分和子网掩码的配置将给定网络地址192.168.1.0/24 划分为4个子网，分别为192.168.1.0/26192.168.1.64/26 192.168.1.128/26 192.168.1.192/26 子网掩码是255.255.255.192 步骤2：3个路由器和2个pc机上的ip地址配置步骤3:在路由器A配置一条默认路由Router(conf ig> fip route 0.0-0-0 0_ 0_ 0_ 0 f1/0Routs er ( conf icr> #步骤4:在路由器B配置2条静态路由Pouter(config)Sip toute 152.168,1,□ Z55,Z55,255.X92 1?2.168.1,65Router(config)ffip route 192.1^8,1,13Z 25S.Z55.255.1^2 19Z,168,1,130Iboviter (config)尊步骤5:在路由器C配置一条默认路由Hoxxter <config) ffip rout-e 0.0_ O'. 0 0.= 0- 0.0 f0/0Router '(config) f步骤6:通过show ip route 给出3个路由器的路由表内容路由器A:ip routeCades: C - connect S - static, I - IGRP, 口 - RIP, M - mobile A B - BGPD - EIG&P, BX - ElCAP Ex^srnal^ 0 - OSPF K IA - OSPF intsr area Ml - OSPF NSSA axtarnal type 1, M2 - OSPF NSSA «xtarnal typa 2 Bl - OSPF arnal type 1r E2 - OSPF ex^arnal typ* † Z tE - BGP i - IS-IS, Li - IS-IS lsvsl-L, L2 - IS-IS lavsl-Z^ ia - IS-IS inter arsa * - candidata default, U - p ar-user static routeo - 口DR P - periodic dotniloaded static routrfi Gaceuay a f la^t cesort is 0.0.0. 0 to netrwork 0. 0.0.0152.168.1.0/26 is subnetrted, 2 stibnecsC 192.16S . X . 0 if directrly coiinected^ FastEthern^trQ/O C 192.163.X .64 is directly ccnnec€ed^ FastBthemet 1/0 S* 0.0.0.0/0 is directly connected, FastEthernet1/0 Router#vRout erf sh.a v ip routeCodes: C - connected, 5 - static, I - IGRP, R - RIP, H - mobile” B - EGPD - BIGRP Z EX - EIGRP external r 0 - OSPF, IA - OSPF inter N1 - OSPF USSA external type 1, W2 - OSPF HSSA external type Z 且丄 一 OSPP ttxtLarnal type 1, E2 - OSPF extsrual 七ype £E - ESPi - IS-IS, LI - IS-IS lewel-1^ L2 - IS-IS level-Z^ ia - TS-IS inter area * - candidate default r U - per-ussr static routs f o - DDRp - periodic doimloaded static routeGateway of last resort is no^ set19Z .L68x 1.0/26 is suhnetted, 4 subnets19£.1€8.1.0 [1/0] via 192.1S6.1.6S 192.166,1. S4 is directly connarted^ f rnet 1/0132,169,1-1Z8 is directly connected^ FastEther net 0/0 152.163.1.1?2 [I/O] 192.166.1.130Rcuter#|步骤7：在PC_A 通过ping PC_B 测试连通性，并给出结果。

实验二：静态路由配置及RIP协议配置路由选择协议是路由器用来完成路由表建立和更新路由信息的通信协议。

在中小规模的网络中，通常使用静态路由和基于距离矢量算法的RIP协议。

本章将介绍这两种配置方法。

2.1概述1.静态路由配置静态路由是在路由器中设置的固定的路由表。

除非网络管理员干预，否则静态路由不会发生变化。

由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。

静态路由的优点是简单、高效、可靠。

在所有的路由中，静态路由优先级最高。

当动态路由与静态路由发生冲突时，以静态路由为准。

2.RIP协议动态路由协议是指各路由器间通过路由选择算法动态地交互所知道的路由信息，动态地生成、维护相应的路由表。

动态路由协议按照算法的不同有很多种，能适应的网络规模也不尽相同。

在中小规模的网络中，最常见的是使用距离矢量算法的RIP协议。

RIP（Routing Information Protocol）协议的中文名称是路由信息协议，采用距离矢量算法，是一个比较早期的路由协议，最大的特点是配置和管理非常简单，在中小规模的网络中比较常见。

它只根据经过路由器的跳数（HOP）来计算机路由的花费，而不考虑链路的带宽、时延、流量等复杂的因素。

其最大的问题是路由的范围有限，只能支持直径为15个路由器的网络内进行路由。

2.2 配置实例1．路由器接口IP地址配置在接口视图下，使用ip address ip-address net-mask命令：[Quidway] interface serial 0/0[Quidway-Serial0/0] ip address 192.168.0.1 255.255.255.02. 静态路由配置[RTA]ip route-static 192.168.1.0 255.255.255.0 202.1.1.23．RIP协议基本配置⑴在系统视图下启动RIP协议；⑵在指定网段上运行RIP协议；配置实例：[Quidway]rip[Quidway -rip]network 202.1.1.0[Quidway -rip]network 192.168.0.02.3 实验步骤1．IP地址规划建立如图2-1所示的实验环境。
