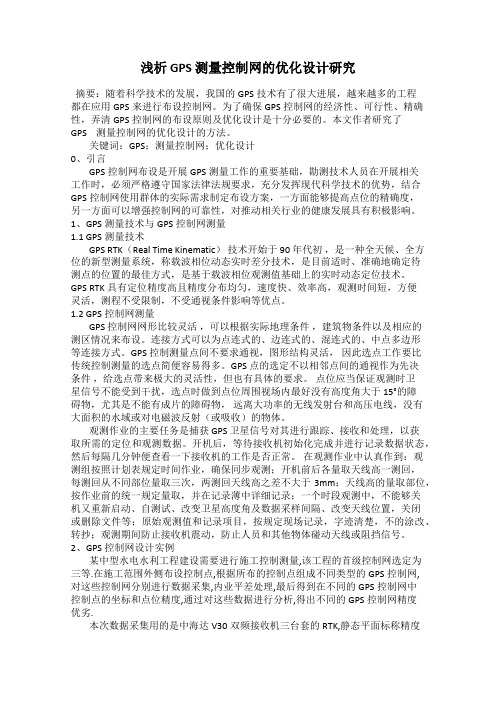

浅析 GPS 测量控制网的优化设计研究摘要：随着科学技术的发展，我国的GPS技术有了很大进展，越来越多的工程都在应用GPS来进行布设控制网。
为了确保GPS控制网的经济性、可行性、精确性，弄清GPS控制网的布设原则及优化设计是十分必要的。
本文作者研究了GPS 测量控制网的优化设计的方法。
关键词：GPS；测量控制网；优化设计0、引言GPS控制网布设是开展GPS测量工作的重要基础，勘测技术人员在开展相关工作时，必须严格遵守国家法律法规要求，充分发挥现代科学技术的优势，结合GPS控制网使用群体的实际需求制定布设方案，一方面能够提高点位的精确度，另一方面可以增强控制网的可靠性，对推动相关行业的健康发展具有积极影响。
1、GPS测量技术与GPS控制网测量1.1 GPS测量技术GPS RTK（Real Time Kinematic）技术开始于 90 年代初，是一种全天候、全方位的新型测量系统，称载波相位动态实时差分技术，是目前适时、准确地确定待测点的位置的最佳方式，是基于载波相位观测值基础上的实时动态定位技术。
GPS RTK 具有定位精度高且精度分布均匀，速度快、效率高，观测时间短，方便灵活，测程不受限制，不受通视条件影响等优点。
1.2 GPS控制网测量GPS 控制网网形比较灵活，可以根据实际地理条件，建筑物条件以及相应的测区情况来布设。
连接方式可以为点连式的、边连式的、混连式的、中点多边形等连接方式。
GPS 控制测量点间不要求通视，图形结构灵活，因此选点工作要比传统控制测量的选点简便容易得多。
GPS 点的选定不以相邻点间的通视作为先决条件，给选点带来极大的灵活性，但也有具体的要求。
点位应当保证观测时卫星信号不能受到干扰，选点时做到点位周围视场内最好没有高度角大于 15°的障碍物，尤其是不能有成片的障碍物，远离大功率的无线发射台和高压电线，没有大面积的水域或对电磁波反射（或吸收）的物体。
观测作业的主要任务是捕获 GPS 卫星信号对其进行跟踪、接收和处理，以获取所需的定位和观测数据。
GPS控制网的优化设计摘要：GPS网的优化设计主要归结为基准优化设计和图形结构强度的优化设计，其中图形强度设计包括控制网的精度、网的抗粗差能力和网发现系统误差能力的强度。
本文通过算例分析对控制网精度进行优化处理，证明GPS网精度主要受网中各点出发基线的数目及其权阵的影响，并与观测值权相关甚小。
关键词：GPSGPS网优化设计优化处理Abstract: GPS network optimization design of the main boils down to benchmark optimization design and graphic design optimization of structure strength, including graphic strength design including control of precision, nets of net of gross error ability and nets found the system error the strength of the ability. This article through the analysis of the example to control the nets precision optimized, prove GPS network precision in the mainly by the nets start at baseline and arrays of the right number of influence, and observation and related rights is very small.Keywords: GPS GPS network optimization design optimization引言GPS定位技术具有高效率，高精度，全天候作业，无距离限制，自动化程度高等诸多优点，使得GPS定位技术在测绘，导航，通讯等各个领域得到广泛使用，逐渐取代了传统的大地测量定位方法。
浅谈GPS网型优化设计文章主要讨论了GPS控制网的优化设计问题，控制网优化设计的目的就是选出既可满足精度、可靠性要求，又能使整个建网费用最少的设计方案。
因而文章论述了控制网基准优化、可行性分析等方面的理论与方法，介绍了GPS网优化设计的方法和步骤。
标签：GPS;网型优化;网型设计为了解决控制网优化设计问题，得出布网方案、控制网优化设计的方法，论文从控制网优化设计着手，以一个实例来进行阐述。
二、测区概况本项目为某铁路控制网复测，位于四川省凉山彝族自治州，正线长度22.917km。
主要工程为双线特大桥、隧道、四线大桥等其他运营生产设备及附属以及大临工程等。
三、控制网情况（1）根据网形的一部分进行说明。
（2）根据设计院提供的原始控制点A001、A002、A003、A004进行了现场勘察和稳定性评估，经考察控制点稳固可靠。
随后就对设计控制点进行了复测，复测结果满足《工程测量规范》精度要求。
（3）根据现场施工的要求对控制网进行了加密，加密点为8个点：WH01、WH02、WH03、ZX01、ZX02、ZX03、ZX04、ZX05（见图1）。
（4）平面坐标系采用与设计成果相同的独立坐标系统，即WGS84大地坐标系椭球参数。
中央子午线102°45′，投影面大地高1000m。
四、布网方案与网型优化1.GPS控制网网形设计的一般原则在GPS作业前，应设计出一种比较实用的既能满足一定精度和可靠性要求，又有较高精度指标的布网作业计划，这就是GPS网的优化设计问题，因而网形设计的一般原则为：（1）要充分考虑建立GPS控制网的应用范围。
对于工程建设的GPS网，应该既考虑勘测设计阶段的需要，又考虑施工放样等阶段的需要。
（2）采用分级布网方案。
适当地分级布设GPS网，有利于根据测区的近期需要和远期发展分阶段布设，而且可以使全网的结构呈长短边相结合的形式。
（3）GPS网中应不存在自由基线。
所谓自由基线是指不构成闭合图形的基线，由于自由基线不具备发现粗差的能力，因而必须避免出现，也就是GPS网一般应通过独立基线构成闭合图形。

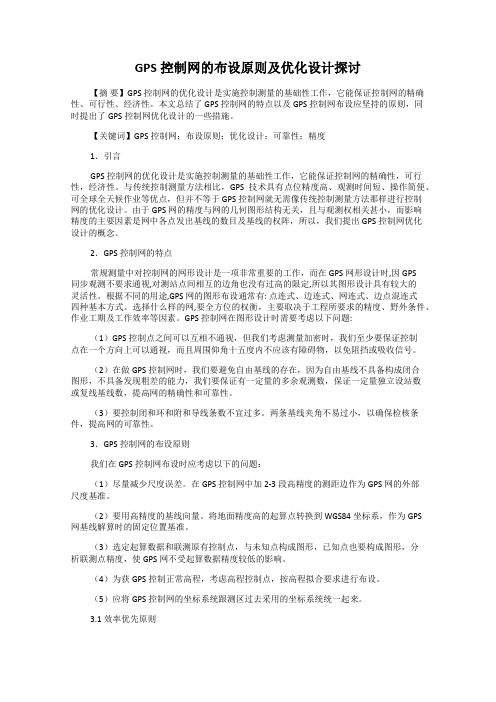

GPS控制网的布设原则及优化设计探讨【摘要】GPS控制网的优化设计是实施控制测量的基础性工作，它能保证控制网的精确性、可行性、经济性。
本文总结了GPS控制网的特点以及GPS控制网布设应坚持的原则，同时提出了GPS控制网优化设计的一些措施。
【关键词】GPS控制网；布设原则；优化设计；可靠性；精度1．引言GPS控制网的优化设计是实施控制测量的基础性工作，它能保证控制网的精确性，可行性，经济性。
与传统控制测量方法相比，GPS技术具有点位精度高、观测时间短、操作简便、可全球全天候作业等优点，但并不等于GPS控制网就无需像传统控制测量方法那样进行控制网的优化设计。
由于GPS网的精度与网的几何图形结构无关，且与观测权相关甚小，而影响精度的主要因素是网中各点发出基线的数目及基线的权阵，所以，我们提出GPS控制网优化设计的概念。
2．GPS控制网的特点常规测量中对控制网的网形设计是一项非常重要的工作，而在GPS网形设计时,因GPS同步观测不要求通视,对测站点间相互的边角也没有过高的限定,所以其图形设计具有较大的灵活性。
根据不同的用途,GPS网的图形布设通常有: 点连式、边连式、网连式、边点混连式四种基本方式。
选择什么样的网,要全方位的权衡，主要取决于工程所要求的精度、野外条件、作业工期及工作效率等因素。
GPS控制网在图形设计时需要考虑以下问题:（1）GPS控制点之间可以互相不通视，但我们考虑测量加密时，我们至少要保证控制点在一个方向上可以通视，而且周围仰角十五度内不应该有障碍物，以免阻挡或吸收信号。
（2）在做GPS控制网时，我们要避免自由基线的存在，因为自由基线不具备构成闭合图形，不具备发现粗差的能力，我们要保证有一定量的多余观测数，保证一定量独立设站数或复线基线数，提高网的精确性和可靠性。
（3）要控制闭和环和附和导线条数不宜过多。
两条基线夹角不易过小，以确保检核条件，提高网的可靠性。
3．GPS控制网的布设原则我们在 GPS控制网布设时应考虑以下的问题：（1）尽量减少尺度误差。
关于GPS控制网优化设计的探讨1前言众所周知，利用GPS系统实测各种用途的控制网可以达到降低外业劳动强度，提高工作效率，获得较高的相对定位精度和低成本的目的。
为此我们首先应做好GPS网的优化设计，这也是达到此目的的关键。
2 GPS控制网优化设计原则GPS控制网的布设应视其目的，要求的精度，卫星状况，接收机类型和数量，测区已有的资料，测区地形和交通状况综合考虑，即网的设计应在效率性、可靠性、精确性和经济性等方面力图实现用户的要求。
3 选择有利的GPS点位选择合理的GPS点位是进行GPS控制网测量的一个必不可少的先决条件，GPS点位选择得恰当与否将直接影响到GPS测量的精度、费用和下级测量工作。
所以在实测GPS控制网之前，进行踏勘选点时，除了遵循《全球定位系统（GPS）测量规范》外，还应注意以下几点：1、GPS点位应该离公路稍远一些。
、2、GPS点位应远离枝叶茂盛的大树。
、3、GPS点位应尽量远离对无线电信号有反射作用的建筑物及具有发射无线电信号功能的电视台、电台等。
4、实测GPS网时，有时不得已要进行偏心观测。
若有偏心观测时，应该尽量减少偏心元素的测定误差，同时偏心距不应大于100m为宜。
4 确定合理的网形结构1、确定同步图形同步图形的形状是由GPS接收机的台数决定的。
例如：3台接收机一般采用同步三角形；4台接收机一般既可以采用同步四边形也可以采用同步中点三边形；4台以上接收机所采用的同步图形就更灵活。
2、同步图形连接扩展方式同步图形连接扩展方式一般有点连接方式、边连接方式和网连接方式。
不同的连接扩展方式有各自不同的特点。
（1）、点连接式GPS网若相邻同步环之间仅有一个公共点相连接构成的GPS网则称之为点连接式GPS 网，简称点连式GPS网（如图1(a)所示）。
以这种方式构成的GPS网，没有（或仅有一个）异步闭合环，网形强度比较薄弱，发现粗差的能力较弱；但在同样网点数下，同步图形个数最少，而且它具有最少观测时段数，工作量较小，获得成果快，若对控制点精度要求不高，观测时选取有利的观测时间，采用点连接GPS网无疑是一种经济快速的布网方式。
浅析如何优化GPS控制网摘要：网形设计是制定施测方案的基础,它侧重考虑如何保证和检核GPS数据质量;文章介绍了GPS网的设计指标,提高GPS网精度的方法,布设GPS网时起算点的选取与分布,高程拟合法适用范围。
关键词：GPS控制网，优化设计，GPS高程拟合Abstract: the net form design is to develop the foundation of the scheme was measured, it focuses on consider how to ensure and review GPS data quality; This paper introduces the design of the GPS network index, and improve the accuracy of GPS network method, layout GPS network the date when the selection and distribution points, elevation scope to legitimate.Keywords: GPS control network, optimization design, GPS elevation fittingGPS网同经典控制网有诸多不同,同一般的控制网相比较，GPS网有着很多不同的特点：(1)非层次结构：经典网具有层次结构，而GPS网则是非层次结构。
(2)图形不同：GPS控制网的精度不受网点所构成的几何图形的影响。
也就是说，在不改变基线数目和形式的基础上，单纯的改变点的位置不会影响网的精度，GPS控制网的精度同边与边所成的角度无关。
(3)误差的积累不同：经典网存在误差积累的特性，一般精度最差的边和方位角是远离已知点的边和方位角，而GPS网不存在这样的问题，没有误差的积累，而且误差分布比较均匀，各边的方位和边长的相对精度基本是相同的。
