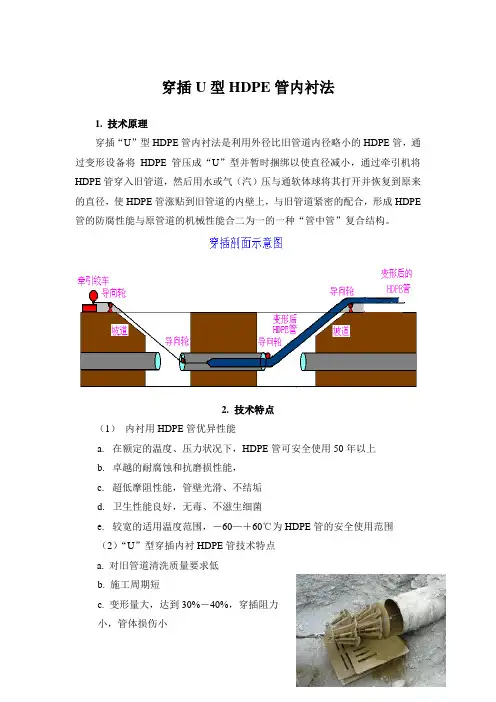

穿插U型HDPE管内衬法1. 技术原理穿插“U”型HDPE管内衬法是利用外径比旧管道内径略小的HDPE管，通过变形设备将HDPE管压成“U”型并暂时捆绑以使直径减小，通过牵引机将HDPE管穿入旧管道，然后用水或气（汽）压与通软体球将其打开并恢复到原来的直径，使HDPE管涨贴到旧管道的内壁上，与旧管道紧密的配合，形成HDPE 管的防腐性能与原管道的机械性能合二为一的一种“管中管”复合结构。
2. 技术特点（1）内衬用HDPE管优异性能a.在额定的温度、压力状况下，HDPE管可安全使用50年以上b.卓越的耐腐蚀和抗磨损性能，c.超低摩阻性能，管壁光滑、不结垢d.卫生性能良好，无毒、不滋生细菌e.较宽的适用温度范围，－60—＋60℃为HDPE管的安全使用范围（2）“U”型穿插内衬HDPE管技术特点a. 对旧管道清洗质量要求低b. 施工周期短c. 变形量大，达到30%－40%，穿插阻力小，管体损伤小d. 一次穿插距离长，并且可穿过不大于15°的弯头f.适用范围广，适用于Φ108mm－Φ2000mm的各种材质旧管道的修复图2 通球清洗过程图3 变形前的HDPE管道图4 变“U”型后的HDPE管道（3）内衬HDPE管的规格设计内衬用HDPE管的主要设计参数包括HDPE管外径、壁厚。
HDPE管外径根据实际测量的原管道内径确定。
依据对HDPE管材料性能的研究和以往施工经验，所选HDPE管外径比原管道实际内径略小。
这样有利于穿插后恢复圆形，并且在长期使用过程中，由于管内存在介质压力，内衬管最终会紧贴于原管内壁。
根据施工经验并借鉴直埋式HDPE管壁厚计算公式，得出一壁厚经验计算公式，所设计壁厚图5 HDPE管道穿插内衬既有利于施工，又有一定承压能力。
根据工程力学和材料力学中相关理论，HDPE 管裸管承压能力高于一般饮用水供水管道工作压力（0.2－0.7MPa）和燃气管道工作压力（0.1－0.4MPa），可防止原管道由于局部破损而引起的爆管泄漏的发生。
HDPE管施工技术在市政给排水施工中的应用摘要：市政给排水施工中的HDPE管施工工艺具有一定的复杂性，而不同施工环节的规定要求都存在差别，因为HDPE管自身的优势，在市政给排水系统中应用越来越广泛。
在市政给排水施工中应当把握HDPE管的施工工艺，推动给排水工程的建设施工，提高市政给排水工程的施工质量。
关键词：市政给排水施工；HDPE管；施工技术市政工程的建设发展在很大程度上提升了城市给排水施工中的HDPE管施工水平，目前HDPE管的施工工艺更加成熟，推动了市政的建设发展。
但从HDPE管的施工水平可以看出，仍处于发展的初级阶段，与当前市政给排水的需求不相适应。
因此，在市政给排水发展中要重视HDPE管的施工工艺，在现有水平上研究其施工，提高HDPE管的施工水平，并推动市政给排水领域的发展。
1 HDPE管及其特征1.1 HDPE管概述HDPE管就是高密度聚乙烯管，它是一种热塑性的树脂材料管，具有非极性和结晶强度高的特点，在其材料的微薄截面处会出现一种半透明状，而原态的HDPE管表面是乳白色，其防腐蚀性强，具有很好的防水性和绝缘性。
作为一种新型的化学合成管材，HDPE管的外壁是波纹环状结构，内壁平滑，给排水工程和建筑工程的施工中会经常使用这一材料。
但因为管壁结构有所不同，管道规格也存在很大差别，缠绕型增强管和双壁型波纹管就是HDPE管的两种类型。
1.2 HDPE管特征HDPE管主要有六个方面的特征：第一，因为HDPE管的外壁是环形波状，这对于HDPE管的刚度和承载力是一种很大程度的提高，其抗压能力强；第二，与其他管材相比较，HDPE管内壁平滑，摩擦阻力小，在口径大小相同的管材中，HDPE管中的流量大，而相同流量的管材中，HDPE管的口径小，对于给排水系统的功能发挥是一种有效的保证；第三，HDPE管的管材质量轻，易于搬运和运输，进行施工连接简单，可以节约施工时间，如果是工期较紧或市政给排水急需进行修缮，在施工过程中就可以发挥到更大的作用；第四，HDPE管比较耐用，在给排水系统的长期使用中其稳定性能可以发挥更好的作用，外界因素对其的影响相对而言更小；第五，HDPE管的柔软性好，在进行施工中可以结合实际需要的施工环境、地质地形条件等适度挠曲，与给排水系统的施工要求相结合，提高管道间的接口严密性，防止渗漏问题的出现；第六，HDPE管是一种绿色材料，既没有污染，也不易产生毒害作用，与绿色可持续发展具有统一性。
