HDPE聚乙烯管道施工技术

南京华侨城

大型文化旅游综合项目总坪、管网工程

（雨林区、矿山区）

施

工

组

织

设

计

目 录

目 录 ................................................................................................................................... 2

1、编制依据 ......................................................................................................................... 4

2、工程概况、主要材料及参数品牌 ................................................................................. 4

3、总体施工部署 ................................................................................................................. 5

3.1 施工组织机构 ............................................................................................................ 5

3.2 施工部署、整体项目进度管理与控制保证措施 .................................................... 5

一、 原则要求 .............................................................................................................. 6

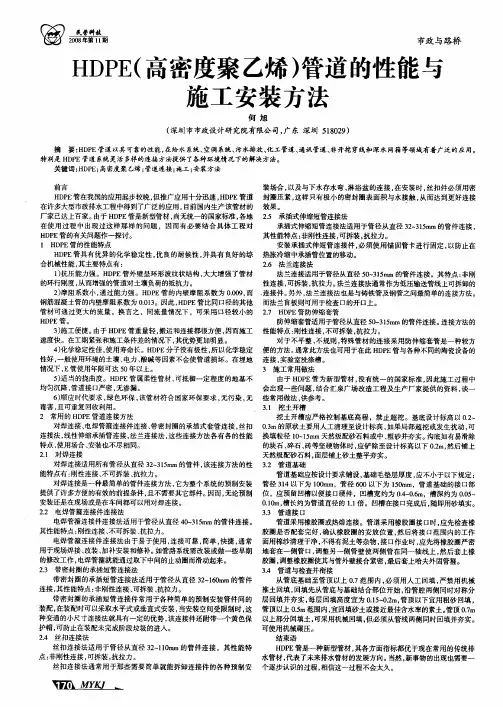

民营科技　２００８年第１１期　市政与路桥　ＨＤＰＥ（高密度聚乙烯）管道的性能与　施工安装方法　何旭　（深圳市市政设计研究院有限公司，广东深圳５１８０２９）　摘要：ＨＤＰＥ管道以其可靠的性能，在给水系统、空调系统、污水排放、４Ｅ＿．ｖ－管道、通讯管道、非开挖穿线和深水网箱等领域有着广泛的应用。　特别是ＨＤＰＥ管道系统灵活多样的连接方法提供了各种环境情况下的解决方法。　关键词：ＨＤＰＥ；高密度聚乙烯；管道连接；施工；安装方法　前言　ＨＤＰＥ管在我国的应用起步较晚，但推广应用十分迅速，ＨＤＰＥ管道　在许多大型市政排水工程中得到了广泛的应用，目前国内生产该管材的　厂家已达上百家。由于ＨＤＰＥ管是新型管材，尚无统一的国家标准，各地　在使用过程中出现过这样那样的问题，因而有必要结合具体工程对　ＨＤＰＥ管的有关问题作一探讨。　ｌ　ＨＤＰＥ管的性能特点　ＨＤＰＥ管具有优异的化学稳定性，优良的耐候性，并具有良好的综　合机械性能，其主要特点有：　１）抗压能力强。ＨＤＰＥ管外壁呈环形波纹状结构，大大增强了管材　的环行刚度，从而增强的管道对土壤负荷的抵抗力。　２）摩阻系数小，通过能力强。ＨＤＰＥ管的内壁摩阻系数为Ｏ．００９，而　钢筋混凝土管的内壁摩阻系数为０．０１３。因此，ＨＤＰＥ管比同口径的其他　管材可通过更大的流量，换言之，同流量情况下，可采用口径较小的　ＨＤＰＥ管。　３）施工便捷。由于ＨＤＰＥ管重量轻，搬运和连接都很方便，因而施工　速度快。在工期紧张和施工条件差的情况下，其优势更加明显。　４）化学稳定性佳，使用寿命长。ＨＤＰＥ分子没有极性，所以化学稳定　性好，一般使用环境的土壤、电力、酸碱等因素不会使管道损坏。在埋地　情况下，Ｅ管使用年限可达５０年以上。　５）适当的挠曲度。ＨＤＰＥ管属柔性管材，可抵御一定程度的地基不　均匀沉降，管道接口严密，无渗漏。　６）顺应时代要求，绿色环保，该管材符合国家环保要求，无污染，无　毒害，且可重复回收利用。　２常用的ＨＤＰＥ管道连接方法　对焊连接、电焊管箍连接件连接、带密封圈的承插式套管连接，丝扣　连接法，线性伸缩承插管连接，法兰连接法，这些连接方法各有各的性能　特点，使用场合、安装也不尽相同。　２．１对焊连接　对焊连接适用所有管径从直径３２～３１５ｍｍ的管件，该连接方法的性　能特点有：刚性连接、不可拆装、抗拉力。　对焊连接是一种最简单的管件连接方法，它为整个系统的预制安装　提供了许多方便的有效的前提条件，且不需要其它部件。因而，无论预制　安装还是在现场或是在车间都可以用对焊连接。　２．２电焊管箍连接件连接法　电焊管箍连接件连接法适用于管径从直径４０～３１５ｍｍ的管件连接。　其性能特点：刚性连接、不可拆装、抗拉力。　电焊管箍连接件连接法由于易于使用，连接可靠，简单，快捷，通常　用于现场焊接、改装、加补安装和修补。如管路系统需改装或做一些早期　的修改工作，电焊管箍就能通过取下中间的止动圈而滑动起来。　２．３带密封圈的承插短管连接法　带密封圈的承插短管连接法适用于管径从直径３２．１６０ｒａｍ的管件　连接，其性能特点：非刚性连接、可拆装、抗拉力。　带密封圈的承插短管连接件常用于各种简单的预制安装管件间的　装配，在装配时可以采取水平式或垂直式安装，当安装空间受限制时。这　种变通的小尺寸连接法就具有一定的优势，该连接件还附带一个黄色保　护帽，可防止在装配未完成阶段垃圾的进入。　２．４丝扣连接法　丝扣连接法适用于管径从直径３２～１　１０ｒａｍ的管件连接，其性能特　点：非刚性连接，可拆装，抗拉力。　丝扣连接法通常用于那些需要简单就能拆卸连接件的各种预制安　装场合，以及与下水存水弯、淋浴盆的连接。在安装时，丝扣件必须用密　封圈压紧，这样只有极小的密封圈表面积与水接触，从而达到更好连接　效果。　２．５承插式伸缩短管连接法　承插式伸缩短管连接法适用于管径从直径３２　３１５ｍｍ的管件连接，　其性能特点：非刚性连接，可拆装，抗拉力。　安装承插式伸短管连接件，必须使用锚固管卡进行固定，以防止在　热胀冷缩中承插管位置的移动。　２．６法兰连接法　法兰连接适用于管径从直径５０—３１５ｍｍ的管件连接。其特点：非刚　性连接，可拆装，抗拉力。法兰连接法通常作为低压输送管线上可拆卸的　连接件。另外，法兰连接法也是与铸铁管及钢管之间最简单的连接方法。　而法兰盲板则可用于检查口的开口上。　２．７　ＨＤＰＥ管防伸缩套管　防伸缩套管适用于管径从直径５０－３１５ｍｍ的管件连接。连接方法的　性能特点：刚性连接，不可拆装，抗拉力。　对于不平整、不规则，特殊管材的连接采用防伸缩套管是一种较方　便的方法。通常此方法也可用于在此ＨＤＰＥ管与各种不同的陶瓷设备的　连接，实验室洗涤槽。　３施工常用做法　由于ＨＤＰＥ管为新型管材，没有统一的国家标准，因此施工过程中　会出现一些问题，结合汇泉广场改造工程及生产厂家提供的资料，谈一　些常用做法，供参考。　３．１挖土开槽　挖土开槽应严格控制基底高程，禁止超挖。基底设计标高以０．２～　０．３ｍ的原状土要用人工清理至设计标高，如果局部超挖或发生扰动，可　换填粒径１０～１５ｍｍ天然级配砂石料或中、粗砂并夯实。沟底如有易滑除　的块石、碎石、砖等坚硬物体时，应铲除至设计标高以下Ｏ．２ｍ，然后铺上　天然级配砂石料，面层铺上砂土整平夯实。　３．２管道基础　管道基础应按设计要求铺设，基础毛垫层厚度，应不小于以下规定：　管径３１４以下为１００ｒａｍ，管径６００以下为１５０ｍｍ，管道基础的接口部　位，应预留凹槽以便接口硬件，凹槽宽约为０．４～０．６ｍ，槽深约为Ｏ．ｏ５～　Ｏ．１０ｍ，槽长约为管道直径的１．１倍。凹槽在接口完成后，随即用砂填实。　３＿３管道接口　管道采用橡胶圈或热熔连接。管道采用橡胶圈接口时，应先检查橡　胶圈是否配套完好，确认橡胶圈的安放位置，然后将接口范围内的工作　面用棉纱清理干净，不得有泥土等杂物，接口作业时，应先将橡胶圈严密　地套在一侧管口，调整另一侧管壁使两侧管在同一轴线上，然后套上橡　胶圈，调整橡胶圈使其与管外壁接合紧密，最后套上哈夫外固管箍。　３．４管道与检查井衔接　从管底基础至管顶以上０．７范围内，必须用人工回填，严禁用机械　推土回填，回填先从管底与基础结合部位开始，沿管腔两侧同时对称分　层回填并夯实，每层回填高度宜为Ｏ．１５—０．２ｍ，管顶以下宜用粗砂回填，　管顶以上０．５ｍ范围内，宜回填砂土或接近最佳含水率的素土。管顶０．７ｍ　以上部分回填土，可采用机械回填，但必须从管线两侧同时回填并夯实。　可使用机械碾压。　结束语　ＨＤＰＥ管是一种新型管材，其各方面指标都优于现在常用的传统排　水管材，代表了未来排水管材的发展方向。当然，新事物的出现也需要一　个逐步认识的过程，相信这一过程不会太久。

科技情报开发与经济　ＳＣＩ—ＴＥＣＨ　ＩＮＦＯＲＭＡＴＩＯＮ　ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ　２０　１　０年第２Ｏ卷第２８期　

文章编号：１００５—６０３３（２０１０）２８—０１９０—０４　

Ｉ　Ｃ＝　同　收稿日期：２０１０一Ｏ８—２０　

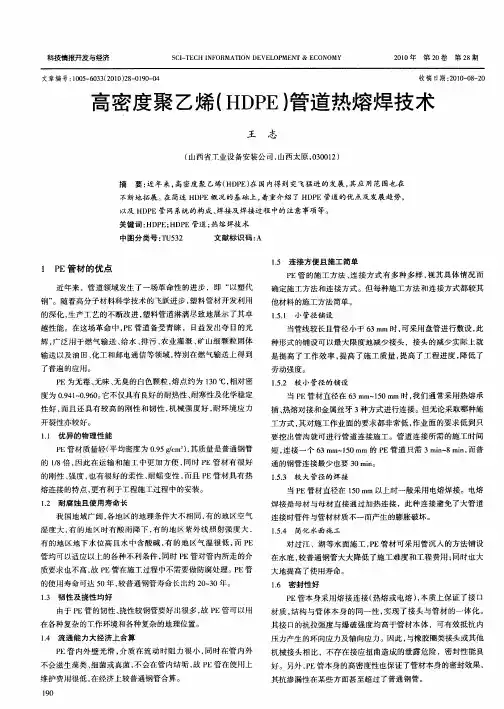

密度聚乙烯（ＨＤＰＥ）管道热熔焊技术　

王　志　

（山两省Ｔ业设备安装公司，山西太原，０３００１２）　

摘要：近年来，高密度聚乙烯（ＨＤＰＥ）在国内得到突飞猛进的发展，其应用范围也在　不断地拓展。在简述ＨＤＰＥ概况的基础上，着重介绍了ＨＤＰＥ管道的优点及发展趋势，　

以及ＨＤＰＥ管网系统的构成、焊接及焊接过程中的注意事项等。　

关键词：ＨＤＰＥ；ＨＤＰＥ管道；热熔焊技术　中图分类号：ＴＵ５３２　文献标识码：Ａ　

ｌ　ＰＥ管材的优点　

近年来，管道领域发生了一场革命性的进步，即“以塑代　钢”。随着高分子材料科学技术的飞跃进步，塑料管材开发利用　的深化，生产工艺的不断改进，塑料管道淋漓尽致地展示了其卓　

越性能。在这场革命中，ＰＥ管道备受青睐，１３益发出夺目的光　辉，广泛川于燃气输送、给水、排污、农业灌溉、矿山细颗粒固体　

输送以及油田、化工和邮电通信等领域，特别在燃气输送上得到　了普遍的应用。　ＰＥ为无毒、无味、无臭的白色颗粒，熔点约为１３０℃，相对密　

度为０．９４１～０．９６０。它不仅具有良好的耐热性、耐寒性及化学稳定　性好，而且还具有较高的刚性和韧性，机械强度好，耐环境应力　

开裂性亦较好。　１．１优异的物理性能　ＰＥ管材质量轻（平均密度为０．９５　ｇ／ｃｍ　），其质量是普通钢管　的１／８倍，因此在运输和施工中更加方便，同时ＰＥ管材有很好　

的刚性、强度，也有很好的柔性、耐蠕变性，而且ＰＥ管材具有热　

熔连接的特点，更有利于工程施工过程中的安装。　１．２耐腐蚀且使用寿命长　我国地域广阔，各地区的地理条件大不相同，有的地区空气　湿度大，有的地区时有酸雨降下，有的地　紫外线照射强度大，　

建筑排水高密度聚乙烯(hdpe)管道工程技术规程

一.定义

1.1 聚乙烯（HDPE）管道工程：指利用聚乙烯（HDPE）制造的管道和管件（组合而成的系统），用于建筑排水系统的管道系统的设计、施工及管理的总称。

1.2 聚乙烯（HDPE）管道：指按HDPE材料制造的管道，用于建筑排水系统，具有耐腐蚀、耐冲击、耐高低温度等特点。

1.3 高密度聚乙烯（HDPE）：是以聚乙烯高分子为主要原料生产出的可塑性工程塑料，具有高密度、高热塑性、耐化学腐蚀性强及良好的机械性能。

二、技术规程

2.1 设计规程

（1）设计应遵循有关国家标准，结构设计应符合设计负荷和使用条件的要求。

（2）管道的几何尺寸、管壁厚度等应符合《建筑排水管道使用高密度聚乙烯(HDPE)预制管》GB/T19777-2013等标准要求；

（3） 管道的形式应符合实际施工现场的地面高程、管道系统的局部布置等要求；

（4） 采用内壁层叠型预制管，管子表面应完好、平坦，管体内壁无毛刺、毛糙、起皱纹，内外径偏差不超过允许范围；

（1）在执行管道工程前应进行施工前的技术准备，购买预制管件等质量良好的原材料，保证施工质量符合国家规范要求；

（2）检查获取高密度聚乙烯（HDPE）预制管件是否符合施工图纸和相关规范要求；

（3） 安装前应对预制管件进行完整检查，其预制及连接衔接处都应符合施工图纸及技术要求，管件上应无明显破损、变形、腐蚀等；

（4） 现场施工应按施工图纸及方案确定管道的敷设和安装位置，确保其坡度符合设计要求；

（5）接口处的单片焊接无毛刺、气孔，衔接处的密封性安全可靠，不出水，不漏气；

（6）施工完成后，应对管道系统进行全面测试，确保系统运转正常，排水设备、接口处没有渗漏，符合安全要求。

三、安全防护 （1）施工时应穿戴专业施工服、安全帽、鞋及相关安全用品，以确保施工人员的人身安全；
