体育中心站钻孔灌注桩施工方案

一、工程概况钻孔灌注桩是建筑基础工程中常用的一种基础形式，适用于地质条件复杂、荷载较大的工程。

本专项施工方案针对钻孔灌注桩施工过程，确保施工质量、安全、进度和成本控制。

二、施工准备1. 技术准备：熟悉工程图纸、施工规范、质量标准及施工方案，掌握钻孔灌注桩施工工艺流程。

2. 材料准备：钢筋、混凝土、水泥、砂、石子、水等原材料符合设计要求，并做好进场验收。

3. 设备准备：钻机、泥浆泵、混凝土搅拌机、运输车辆、测量仪器等设备齐全，性能良好。

4. 人员准备：施工队伍具备钻孔灌注桩施工经验，持证上岗。

三、施工工艺流程1. 施工准备：平整场地，测量放线，定桩位，埋设护筒。

2. 钻孔：根据地质条件选择合适的钻机，钻进成孔，泥浆护壁。

3. 清孔：成孔后，进行清孔，确保孔底沉碴厚度满足设计要求。

4. 钢筋笼制作、吊装：制作钢筋笼，按照设计要求进行吊装。

5. 混凝土灌注：混凝土搅拌、运输、灌注，控制导管埋深。

6. 浇筑完毕，进行养护，确保混凝土强度。

四、施工质量控制1. 材料质量控制：严格筛选原材料，确保材料质量符合设计要求。

2. 钻孔质量：严格控制钻孔深度、直径和垂直度，确保孔底沉碴厚度满足设计要求。

3. 钢筋笼制作：确保钢筋笼尺寸、形状和焊接质量符合设计要求。

4. 混凝土灌注：控制混凝土配合比，确保混凝土强度和密实度。

5. 养护：按照设计要求进行混凝土养护，确保混凝土强度达到设计要求。

五、施工安全措施1. 人员安全：施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 机械安全：定期检查机械设备，确保其性能良好。

3. 钻孔安全：严格控制钻孔速度，防止孔壁坍塌。

4. 混凝土灌注安全：防止混凝土溢出、溅落，确保施工人员安全。

5. 事故应急预案：制定事故应急预案，确保事故发生时能够迅速应对。

六、施工进度控制1. 制定施工进度计划，明确各阶段施工任务和时间节点。

2. 加强施工过程管理，确保施工进度按计划进行。

3. 及时协调解决施工过程中出现的问题，确保施工进度不受影响。

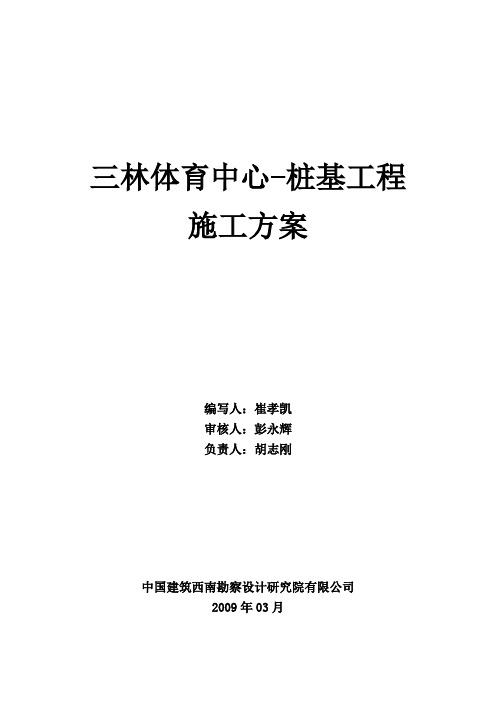

三林体育中心-桩基工程施工方案编写人：崔孝凯审核人：彭永辉负责人：胡志刚中国建筑西南勘察设计研究院有限公司2009年03月目录一．工程概况 (1)二．施工部署 (2)三．施工方法 (4)四．工期计划 (7)五．质量计划及保证措施 (7)六．进度保证措施 (10)七．安全生产管理措施 (11)八．文明施工生保证措施 (13)附图1.钻孔灌注桩施工流程图2.场地平面布置图3.场地硬化范围示意图4.工期计划示意图一．工程概况1.1 工程简介三林体育中心工程位于上海市浦东新区云莲路201号（原浦东棒垒球场），地块西面和北面是上南花苑，南面是昌里花园和都市庭院，东面紧靠汤家浜，占地面积约为54900m2，拟新建建筑面积约67513m2（其中地下建筑面积约17710m2）。

本工程拟建物主要为综合训练馆、运动中心和地下车库三部分。

本工程桩基采用钻孔灌注桩，工作量大致如下：部位桩径m地面标高m桩顶标高m有效桩长m桩数单桩合计钻孔方量m3/桩有效方量m3/桩钻孔方量m3有效方量m3抗压桩0.7 -1.2 -5.6 35 6 15.162 13.469 90.975 80.815 抗压桩0.7 -1.2 -4.1 35 522 14.585 13.469 7613.474 7030.913 抗压桩0.8 -1.2 -4.45 51 4 27.268 25.635 109.073 102.539 抗压桩0.8 -1.2 -4.65 51 6 27.369 25.635 164.212 153.808 抗压桩0.8 -1.2 -6.55 50 7 27.821 25.132 194.748 175.924 抗压桩0.8 -1.2 -4.65 50 21 26.866 25.132 564.188 527.772 抗压桩0.8 -1.2 -4.45 50 13 26.766 25.132 347.953 326.716 抗压桩0.8 -1.2 -5.95 49 5 27.017 24.629 135.085 123.147 抗压桩0.8 -1.2 -4.65 49 25 26.363 24.629 659.087 615.734 抗压桩0.8 -1.2 -4.45 49 24 26.263 24.629 630.311 591.105 抗压桩0.8 -1.2 -6.55 49 4 27.318 24.629 109.274 98.517 抗压桩0.8 -1.2 -8.05 48 1 27.570 24.127 27.570 24.127 抗压桩0.8 -1.2 -5.95 48 1 26.514 24.127 26.514 24.127 抗拔桩0.7 -1.4 -5.95 26 105 11.757 10.006 1234.450 1050.596总计11906.913 10925.839方；运动中心采用桩径0.8m的抗压桩，水下C30混凝土，111根，约2763方；地下车库部分采用直径0.7m的抗拔桩，水下C30混凝土，105根，约1050方。

钻孔灌注桩专项施工方案一、工程概述本项目旨在介绍钻孔灌注桩的专项施工方案，包括工程的背景、施工步骤、施工要点等内容。

钻孔灌注桩是一种常用的地基处理方法，适用于各类土层及土质复杂的地区，能够提高地基的承载能力和稳定性。

通过本施工方案的执行，确保钻孔灌注桩工程的质量和安全。

二、施工步骤1. 前期准备在施工前，必须进行充分的前期准备工作。

这包括编制施工计划、确定施工队伍和人员、准备施工设备和材料、进行现场勘察和标志、制定安全措施等。

只有做好前期准备，才能确保后续施工的顺利进行。

2. 钻孔钻孔是整个施工过程的关键步骤。

首先，根据工程设计要求和地质勘察报告，确定钻孔的位置和深度。

然后，使用合适的钻机进行钻孔作业。

在钻孔过程中，应注意控制钻孔的直径和垂直度，确保钻孔的质量。

3. 清洗孔底完成钻孔后，需要对孔底进行清洗和清理。

这是为了去除孔底的浆土、泥沙等杂质，以便确保灌注桩与地基土之间的粘结性和连贯性。

清洗孔底的方法可以采用压力水洗或气压冲洗，根据具体情况选择合适的方式。

4. 灌注混凝土在孔底清洗完毕后，进行灌注混凝土的工作。

首先，根据设计要求和混凝土配合比，调配合适的灌注混凝土。

然后，使用泵车将混凝土输送到钻孔孔底，同时进行振捣以确保混凝土的密实性。

灌注混凝土时，应注意控制灌注速度和密实度，避免损坏钻孔壁和造成混凝土分层。

5. 站管拔除和后期处理灌注混凝土完成后，需要等待一定的养护时间，待混凝土强度达到要求后，可以进行站管的拔除和后期处理。

通常情况下，站管拔除是在灌注混凝土强度达到设计要求的50%以上进行，采用适当的拔管工具和方法，避免对灌注桩造成损坏。

拔管后，还需要进行后期处理，包括孔口修整和验收。

三、施工要点1.在施工前必须进行详细的现场勘察，并根据勘察结果调整施工方案。

2.钻孔作业中，要注意控制孔径和垂直度，确保钻孔的质量和准确性。

3.清洗孔底时，应使用合适的方法和工具，彻底清除孔底杂质，确保灌注桩与地基土之间的粘结性。

钻孔灌注桩施工方案钻孔灌注桩施工方案3篇为了确保工作或事情能有条不紊地开展，常常需要预先准备方案，方案一般包括指导思想、主要目标、工作重点、实施步骤、政策措施、具体要求等项目。

那要怎么制定科学的方案呢？以下是小编为大家整理的钻孔灌注桩施工方案，仅供参考，大家一起来看看吧。

钻孔灌注桩施工方案1钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种。

1）泥浆护壁施工法冲击钻孔，冲抓钻孔和回转钻削成孔等均可采用泥浆护壁施工法。

该施工法的过程是：平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。

施工顺序（如图所示）（1）施工准备施工准备包括：选择钻机、钻具、场地布置等。

钻机是钻孔灌注桩施工的主要设备，可根据地质情况和各种钻孔机的应用条件来选择。

（2）钻孔机的安装与定位安装钻孔机的基础如果不稳定，施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响，因此要求安装地基稳固。

对地层较软和有坡度的地基，可用推土机推平，在垫上钢板或枕木加固。

为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻孔机，对有钻塔的钻孔机，先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起，准确定位，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。

钻机位置的偏差不大于2cm。

对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳。

（3）埋设护筒钻孔成败的关键是防止孔壁坍塌。

当钻孔较深时，在地下水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现象。

钻孔内若能保持壁地下水位高的水头，增加孔内静水压力，能为孔壁、防止坍孔。

护筒除起到这个作用外，同时好有隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。

制作护筒的材料有木、钢、钢筋混凝土三种。

护筒要求坚固耐用，不漏水，其内径应比钻孔直径大（旋转钻约大20cm，潜水钻、冲击或冲抓锥约大40cm），每节长度约2~3m。

第1篇一、工程概况本项目位于XX地区，施工内容为钻孔灌注桩基础。

基础设计采用钢筋混凝土钻孔灌注桩，桩径为800mm，桩长根据地质条件确定，单桩承载力设计值为200kN。

二、施工准备1. 技术准备（1）熟悉设计图纸，了解工程地质条件，掌握施工工艺和技术要求。

（2）编制施工组织设计，明确施工顺序、施工方法、施工进度、质量控制、安全措施等。

（3）组织技术人员、施工人员及管理人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

2. 材料准备（1）钢筋：选用符合设计要求的钢筋，确保钢筋质量。

（2）水泥：选用符合设计要求的普通硅酸盐水泥，确保水泥质量。

（3）砂、石：选用符合设计要求的砂、石，确保砂、石质量。

（4）外加剂：选用符合设计要求的外加剂，确保外加剂质量。

3. 施工设备准备（1）钻机：选用适合钻孔灌注桩施工的钻机，确保钻机性能稳定。

（2）搅拌机：选用适合混凝土搅拌的搅拌机，确保搅拌效果。

（3）运输车辆：选用适合混凝土运输的车辆，确保运输效率。

（4）检测设备：选用符合国家标准的检测设备，确保检测数据的准确性。

三、施工工艺1. 钻孔施工（1）根据地质条件，选择合适的钻机进行钻孔。

（2）根据设计要求，确定钻孔深度和孔径。

（3）采用“正循环”钻进工艺，确保钻孔质量。

（4）在钻孔过程中，严格控制钻速、钻压，确保钻孔质量。

（5）钻孔完成后，进行清孔，确保孔底沉渣厚度小于30mm。

2. 钢筋笼制作与吊装（1）根据设计要求，制作钢筋笼，确保钢筋笼尺寸、形状符合要求。

（2）将钢筋笼吊装至孔口，确保钢筋笼位置正确。

（3）采用机械振动器振动钢筋笼，使其与孔壁紧密结合。

3. 混凝土灌注（1）根据设计要求，配制混凝土，确保混凝土质量。

（2）采用“从下至上”的灌注顺序，确保混凝土灌注均匀。

（3）在灌注过程中，严格控制混凝土的灌注速度，防止出现离析、断桩等现象。

（4）当混凝土达到设计强度后，停止灌注。

四、质量控制1. 钻孔质量：确保钻孔垂直度、孔径、孔深符合设计要求。

钻孔灌注桩施工方案【1】钻孔灌注桩施工工艺1、钻孔灌注桩现场施工，可分为成孔和成桩(既砼灌注)两个环节。

在施工工艺流程中，钻进成孔之前的工序，属于成孔范围，其后属于成桩范围。

2、成孔前桩位放样和埋设护筒，直接关系到桩位的精确度。

因此，要求准确、可靠。

要求主动钻杆垂直，三点成一线(天车、转盘、孔口三者中心在同一条垂直线上)，转盘底座稳固可靠。

3、钻进成孔是成孔工艺的主要流程，在成孔过程中要求孔径符合设计要求，孔壁在成孔在成孔后不坍塌、变形；桩端孔深达到设计所要求的持力层深度。

并要求在现有地质条件复杂情况下，力求做到不发生孔内事故；在成孔过程中产生的大量岩屑、钻渣，通过泥浆循环带到地面，到达清除孔内固体颗粒的目的。

4、钢筋笼的制作与成孔同步进行，在灌注设备就位前，先吊放钢筋笼。

由于吊装高度的限制，钢筋笼必须分段制作，在孔口吊放时在搭接焊牢，最后全部吊放到位，然后下放导管到孔内。

在钢筋笼下置过程中，钢筋笼会刮乱孔壁，形成新岩屑，沉淀到孔底。

因此，需要第二次清孔。

二次清孔在导管内进行，清孔到达设计要求后，经业主和监理认可，方可进入砼灌注工序。

5、灌注工艺的关键，是要保证桩身砼的实密性良好。

为此，要求商品砼厂家拌出较好和易性的混凝土，灌注过程不允许间断。

6、钻孔灌注桩的施工是一项技术要求非常高的工程，为了确保桩基的施工质量，我们将从施工的每个环节入手，把质量和安全贯穿到每道程序中，做到环环紧扣有条不紊。

【2】泥浆工艺1、泥浆循环系统（1）泥浆池→泥浆→水龙头→沉淀→泥浆池。

（2）为了能及时根据施工需要调整泥浆性能，要求各机单独开挖泥浆池，各自建立一套循环方案。

2、泥浆性能的调整和处理（1）严格把好泥浆护壁，根据钻进地层特征，及时相应调整泥浆各项性能指标，是确保成孔和成桩全过程质量的主要环节。

（2）针对施工场地松散地层的情况，本工程刚开始施工时，先进行一些外工地性能较好的泥浆，钻进过程中利用地层特性造浆。

必要时，采用加入白泥粉和外加剂，强化泥浆性能指标，故有“泥浆是钻孔的血液”之称。

第1篇一、工程概况钻孔灌注桩是一种广泛应用于地基基础工程中的桩基础形式，具有施工速度快、质量可靠、适应性强等特点。

本工程钻孔灌注桩施工方案适用于各类地质条件，包括砂土、粘性土、岩层等。

二、施工准备1. 技术准备：熟悉工程地质资料，了解桩基设计要求，掌握钻孔灌注桩施工工艺。

2. 材料准备：钢筋、水泥、砂、石子等原材料应满足设计要求，并经过检验合格。

3. 机械设备准备：钻机、泥浆泵、混凝土搅拌机、振动器等设备应齐全，并处于良好状态。

4. 人员准备：组织施工队伍，明确施工任务和职责，进行技术交底。

三、施工工艺1. 桩位定位：采用全站仪、经纬仪等测量仪器进行桩位放样，确保桩位准确无误。

2. 护筒埋设：根据设计要求，在桩位处埋设护筒，护筒顶端标高应高出原地面或围堰面50cm。

3. 钻孔施工：根据地质条件选择合适的钻孔方法，如冲击成孔、旋挖成孔等。

4. 清孔：钻孔完成后，进行清孔，确保孔底沉碴厚度满足设计要求。

5. 钢筋笼制作与吊装：根据设计要求制作钢筋笼，吊装至孔口，确保钢筋笼位置准确。

6. 浇注混凝土：在钢筋笼上方安装导管，进行混凝土浇注，控制导管埋深。

7. 终孔处理：混凝土浇注完成后，进行终孔处理，确保桩顶标高满足设计要求。

四、施工质量控制1. 材料检验：对钢筋、水泥、砂、石子等原材料进行检验，确保符合设计要求。

2. 钻孔质量：控制钻孔垂直度、孔径、孔深等指标，确保钻孔质量。

3. 清孔质量：清孔过程中，检查孔底沉碴厚度，确保满足设计要求。

4. 混凝土质量：控制混凝土配合比，确保混凝土强度和耐久性。

5. 桩顶标高：确保桩顶标高满足设计要求。

五、安全措施1. 严格遵守安全操作规程，确保施工安全。

2. 定期对机械设备进行检查、维护，确保设备安全运行。

3. 设置安全警示标志，提醒施工人员注意安全。

4. 加强施工人员安全教育，提高安全意识。

六、环境保护1. 合理安排施工时间，减少对周边环境的影响。

2. 处理好施工废水、废气和固体废弃物，防止污染环境。

钻孔灌注桩施工方案一、钻孔桩施工程序二、施工方法1、钻孔准备(1)平整桩基范围内的场地，清除杂物，在桩基范围内回填0∙6米回填砂，再铺0.2米石粉或细砂并平整；道路部位采用石硝，填筑高度与工作面齐平。

(2)采用十字法拉线埋设护筒，护筒比桩径大IOCnU护筒沉落后，周边用粘土回填夯实。

护筒下沉时要核对桩轴线，保证与护筒中心一致，护筒高出地面30cm。

2、成孔(1)钻机就位前，对各项准备工作进行检查。

钻机就位后，用枕木作机座，要使底座和顶端平稳，保证在钻进和运行中不产生位移,倾斜和沉陷，否则及时找出原因，及时处理。

(2)钻机就位施钻时，将钻机底盘调成水平状态，当钻头吊入护筒开始钻下第一钻时，应小心使钻尖对准设计中心，然后盖上封口板，卡上推钳，试转数圈。

(3)开钻时，在桩孔内投入一定数量的粘土及相应的水，钻机不进尺空转，利用钻头搅制泥浆，搅拌后抽至循环池泥浆的相对密度为1.05〜1.20,待循环池及桩孔全部储够该桩泥浆后，先启动泥浆泵和转盘，后进行进尺钻进，慢速钻进，(4)在钻进过程中，进尺的快慢根据土质情况来控制，并经常对钻孔泥浆的相对密度和粘度等检查观察，在粘性土及含砂率小的泥岩中，宜用中等转速稀泥浆(相对密度为1.05-1.20)钻进，在砂性土及含砂率高的地层中，宜用低转速、大泵量、稠泥浆(相对密度为1.20〜1.45)钻进。

确保泥浆护壁的相应厚度和质量。

(5)钻进成孔过程中，经常捞取钻渣，观察地层的变化，以及时调整泥浆的稠度，确定是否增加或减少转速，在岩土变化处均捞取渣样，判明分层发表情况，并记入记录表中。

当钻进入基岩后，每10〜30厘米应分段取样一次。

(6)施工作业分班连续进行，职确因故须停止钻进时，将钻头停放在也底不超过12小时，以免被泥浆埋住钻头。

(7)及时详细填写钻孔施工记录，交接班时，交代钻进情况及下一班应注意事项。

3、终孔及清孔钻孔桩施工时密切注意地层的变化，当孔深已达到设计标高，但岩样硬度未能达到设计要求时，则仍继续钻孔并同时通知监理及设计人员，变更该孔的终孔标高。

钻孔灌注桩施工方案一、施工工艺流程钻孔灌注桩施工工艺流程图二、施工前准备工作1.根据现场实际情况考虑, 钻孔场地在浅水中时采用筑岛法创建钻机工作平台进行施工, 筑岛长度为8m, 高度与施工便道相同, 具体宽度应按钻孔方法、钻机大小等要求决定；钻孔场地在旱地时, 应清除杂物、换除软土、平整压实, 场地位于陡坡时, 可用枕木、型钢等搭设工作平台。

三、2.制浆池、沉淀池和泥浆池, 应在计划施工场地或工作平台时一并考虑。

四、3、钻孔前应设置坚固、不漏水的钢护筒, 钢护筒内径应大于钻头直径, 冲击钻机钻孔应比钻头大40cm。

护筒顶面宜高出施工水位或地下水位2m, 还应满足孔内泥浆面的高度要求,在旱地或筑岛时应高出施工地面0.5m。

五、4、护筒埋设时应使护筒平面位置中心与桩设计中心一致,中心偏差不得大于5cm, 倾斜度偏差不大于1%。

岸滩上护筒埋深黏性土不小于1m, 砂类土不小于2m, 当表层土松软时,宜将护筒埋置到较坚硬密实的土层至少0.5m, 护筒四周回填黏土并分层夯实。

可用锤击、加压、振动等方法下沉护筒。

六、施工方法1.钻机安装安装钻机时, 底架应垫平, 保持稳定, 不得产生位移和沉陷。

钻机顶端应用缆风绳对称拉紧。

钻头或钻杆中心与护筒顶面中心的偏差不得大于5cm。

选择适宜地层的配套钻锥和钻孔事故处理的配套机具,接通水电供应, 备好造泥浆粘土和泥浆池。

调整钻机, 使钻锥起吊滑轮缘, 钻锥中心和桩孔中心三者在同一垂线上, 稳定好钻机和扒杆揽风绳。

2.钻进成孔本工程使用冲击钻头在钻进过程中开始时应使用小冲程, 防止钻头撞击护筒。

同时要经常检查钻头钢丝绳的磨损情况, 并及时采取措施, 用抽渣筒出渣要勤, 出渣时要严格保持孔内泥浆的稠度和泥浆面的高度。

当钻孔作业遇到岩石或大漂卵石时, 需用冲击钻头先将其砸碎, 再用冲抓钻头清除石渣。

钻孔施工要避免影响成桩的质量, 在中距5.0m范围内任何桩的混凝土完成24h后, 才能开始钻进。

钻孔灌注桩混凝土施工方案一、施工前准备1. 确定施工设计方案：根据工程情况确定灌注桩的布置和孔径，选择合适的混凝土配合比和施工工艺。

2. 施工材料准备：准备好所需的混凝土、钢筋、钻具等施工材料，并进行质量检验，确保符合规定要求。

3. 施工机械检查：检查钻机、泥浆搅拌设备、混凝土搅拌设备等施工机械设备的运行状况，确保正常工作。

4. 安全措施：制定并落实安全施工措施，确保施工过程中人员和设备的安全。

二、施工工艺流程1. 钻孔：按照设计要求，使用钻机进行钻孔。

钻孔的直径和深度要符合设计要求，保证桩基的承载力和稳定性。

2. 清孔：采用清洗液或泥浆将钻孔内的残渣清除干净，确保桩身与钻孔壁之间的贴合度。

3. 钢筋加固：在钻孔内安装预先设计好的钢筋笼，确保钻孔灌注桩的抗拉、抗弯和抗压性能。

4. 浇筑混凝土：使用混凝土搅拌设备将预先调配好的混凝土泵入钻孔中，确保充实和密实。

5. 桩顶整平：用平板进行桩顶的整平处理，确保桩的平整度和垂直度。

6. 后续处理：根据设计要求进行灌浆、喷涂等加固处理，提高钻孔灌注桩的整体强度和稳定性。

三、质量控制措施1. 混凝土配合比控制：按照设计要求，进行混凝土的配合比设计，并进行严格的施工实施，确保混凝土的强度和可塑性。

2. 钢筋加固控制：按照设计要求制作钢筋笼，并在施工过程中进行钢筋的正确安装和定位，确保钻孔灌注桩的抗拉、抗弯和抗压性能。

3. 施工现场管理：加强施工现场管理，确保施工材料和机械设备的质量和安全性。

4. 施工工艺控制：按照施工工艺要求，严格控制每个施工环节的操作流程，确保施工工艺的规范性和准确性。

四、施工安全措施1. 人员安全：加强安全教育培训，提高施工人员的安全意识，配备必要的安全防护装备，确保人员在施工过程中的安全。

2. 设备安全：对施工机械设备进行定期检查和维护，确保设备的正常运行，防止设备故障引发安全事故。

3. 施工现场安全：划定施工现场的安全区域，设立警示标志，加强巡视和监督，防止施工现场发生意外事故。
