沈阳职业技术学院2010至2011学年度电工电子试题B卷大题答案

2010年电工理论考试试题单位姓名一、选择题（25分，每题1分）1．0.02mm的游标卡尺，当游标卡尺读数为0.06mm时，游标上第（ B ）格与主尺刻线对齐。

A．0 B．3 C．6 D．122．精密量具有不正常现象时，应（ B ）。

A. 自己修理B. 及时送交计量修理C. 继续使用D. 可以使用3．液压传动中常用的液压油是（C ）。

A. 汽油B. 柴油C. 矿物油D. 植物油4国产交流电动机的额定频率为（B ）赫兹。

A．40 B．50C．100 D．10005．关于保险丝（即熔丝）的正确说法是（C ）。

A. 只要在线路中安装保险丝，不论其规格如何都能起保险作用B. 选择额定电流小的保险丝总是有利无弊的C. 只有选用适当规格的保险丝，才能既保证电路的工作又起保险作用D. 可用同样粗细的铜丝来代替铅锑保险丝6．开工前，应穿好工作服，（D ）。

A. 光线不好时可以不戴防护眼镜B. 女工发辫盘在头顶上可不戴帽子C. 短发可不戴帽子D. 把袖口扎紧7．45表示含碳量（A ）。

A．0.45% B．0.045%C．4.5% D．45%8．试车工作是将静止的设备进行运转，以进一步发现设备中存在的问题，然后作最后的（B），使设备的运行特点符合生产的需要。

A. 改进B. 修理和调整C. 修饰D. 检查9．换向阀、溢流阀、节流阀等在液压系统中属于（C ）。

A. 动力部分B. 执行部分C. 控制部分D. 辅助部分10．生产现场地上因违反操作规程，油盒不慎着火，可用（ D ）灭火。

A. 人工扑打B. 水C. 酸碱灭火器D. 泡沫灭火器11．移动式电动工具用的电源线，应选用的导线类型是（ B ）。

A. 绝缘软线B. 通用橡套电缆C. 绝缘电线D. 地埋线12．在电气图上，一般电路或元件是按功能布置，并按工作顺序（D ）排列的。

A. 从前向后，从左到右B. 从上到下，从小到大C. 从前向后，从小到大D. 从左到右，从上到下13．电阻R1，R2，R3串联后接在电源上，若电阻上的电压关系是U1＞U3＞U2，则三个电阻值之间的关系是（D ）。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.拆除临时接地线的顺序是( )。

A.先拆除接地端，后拆除设备导体部分；B.先拆除设备导体部分，后拆除接地端；C.同时拆除接地端和设备导体部分；D.先拆后拆没有规定；答案:B2. 高压成套装置根据( )，选择所需的功能单元。

A.现场布置条件B.用电负荷性质C.电气主结线的要求D.变电所管理要求答案:C3. 异步电动机工作在制动状态时，轴上( )功率。

A.输出电B.输入电C.输出机械D.输入机械答案:D4. 当人体电阻一定时，作用于人体的电压越高，流过人体的电流越( )。

A.越大B.越小C.不确定答案:A5. 挖掘作业时，机械挖掘设备距空中导线最小距离A.低压0.5米,高压1米B.低压1米，高压2米C.低压2米,高压4米D.低压4米,高压8米答案:B6. 下述电动机安装时要作的检查内容中，( )是不需要作的。

A.检查各紧固螺丝是否松动，电动机转动是否灵活，有无杂音B.检查电动机有关部件的配合精度C.卧式电机的水平度，立式电机的垂直度应合格D.传动装置与电动机应有合格的轴向同心度和径向平行度检查安装基础应牢固答案:B7. 绝缘材料是依据( )分级的。

A.耐热性能B.耐弧性能C.阻燃性能D.绝缘电阻答案:A8. 封闭式的干式变压器,最适合用于( )。

A.配电所B.变电所C.恶劣环境答案:C9. 手持单相电动工具的控制开关为( )，电源线应是护套线.绝缘应保持良好。

A.单极开关；B.双极开关；C.三极开关；D.没有要求；答案:B10. 关于电动机的技术指标，下列说法错误的是( )。

A.电动机的启动电流一般为额定电流的4～7倍，所以任何情况下都不可以直接启动电动机B.根据电动机允许持续运行时间，电动机的工作方式分为连续.断续和短时三种C.电动机的额定功率是指在额定电压和额定电流工作状态下，电动机轴上应输出的功率D.电动机在满载运行时其效率最高答案:A11. 生产经营单位不得因安全生产管理人员依法履行职责而( )，或者解除与其订立的劳动合同。

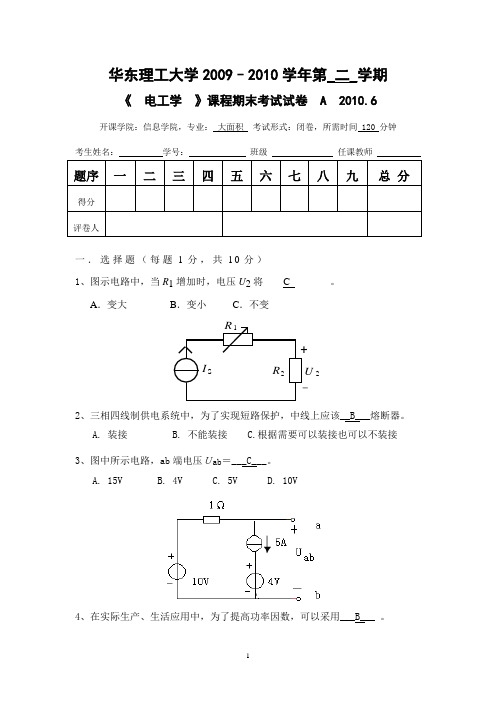

华东理工大学2009–2010学年第_二_学期《 电工学 》课程期末考试试卷 A 2010.6开课学院：信息学院，专业： 大面积 考试形式：闭卷，所需时间 120 分钟考生姓名： 学号： 班级 任课教师题序 一 二 三 四 五 六 七 八 九总 分得分评卷人一．选择题（每题1分，共10分）1、图示电路中，当R 1增加时，电压U 2将____C________。

A ．变大B ．变小C ．不变R 1U I S2R 2+2、三相四线制供电系统中，为了实现短路保护，中线上应该__B___熔断器。

A. 装接B. 不能装接C.根据需要可以装接也可以不装接 3、图中所示电路，ab 端电压Ｕab ＝___C___。

A. 15VB. 4VC. 5VD. 10V4、在实际生产、生活应用中，为了提高功率因数，可以采用___B___ 。

A. 串联谐振B.并联谐振5、在正弦交流电路中，如果电流超前电压，称电路是____A____。

A.电容性的B. 电感性的C. 电阻性的 6、下列表达式不正确的是__A___。

A. 102sin(31430)I t A =+︒B. 1030I A =∠︒C. 3010j I e A ︒=D. 8.75I j A =+7、三盏规格相同的白炽灯按图所示接在三相交流电路中都能正常发光，现将S2断开，则EL1、EL3将__D____。

A ．烧毁其中一个或都烧毁B ．不受影响，仍正常发光C ．都略为增亮些D ．都略为变暗些8、电路如图所示，其电压放大倍数 等于__ A ____。

A ．1B ． 2C ． 0 9、电路如图所示，二极管D 为理想元件，3U V =，6sin i u tV ω= 则输出电压O U 的波形为__B____。

(A) (B) (C)10、三相异步电动机的旋转方向决定于 C 。

A ．电源电压大小B ．电源频率高低C ．定子电流的相序二、计算图中的电流I 3。

（12分） 解：利用电阻的并联和电源等效变换，等效电路如下图.其中:∴I 3=0.4V/1Ω=0.4A三、已知A I ︒-∠=9031 及电路图如下： 1．求；、、、U I I U 21 2．求电路总的P 、Q 、S ； 3．画出相量图。

XXXXXXXX职业学院2011/2012 学年第一学期级电气技术专业考试用时：100分钟电工技术考试卷(闭卷) B 评分标准一、简答题（每题5分，共40分）1、在图示电路中，已知U＝－10V，Ｉ＝2A，试问Ａ、Ｂ两点，哪点电位高？元件Ｐ是电源还是负载？因U为负值，电压的实际方向与参考方向相反，故b点电位高。

（2分）又因Ｐ＝ＵＩ＝－10×2＝－20W<0，产生功率，故元件P是电源。

（3分）2、以下说法中，哪些是正确的，哪些是错误的？(1)所谓线性电阻，是指该电阻的阻值不随时间的变化而变化。

(2)电阻元件在电路中总是消耗电能的，与电流的参考方向无关。

(3)电感元件两端的电压与电流的变化率成正比，而与电流的大小无关。

(4)当电容两端电压为零时，其电流必定为零。

(5)理想电压源两端的电压恒定，与通过的电流无关；理想电流源的电流恒定，与两端的电压无关。

(1) 所谓线性电阻，通常是指伏安特性为直线的电阻，其阻值R=常数，不随电流或电压的变化而变化。

“电阻的阻值不随时间的变化而变化”这句话一般来说并不错，但作为线性元件的定义是不妥的，因为从长时间来看元件会老化，阻值也会变化。

该题错误。

(2)、(3)、(5)正确(4) 电流的大小与电容两端的电压对时间的变化率成正比，电容两端电压为零时，电压的变化率不一定为零，故电流不一定为零。

该题错误。

（每小题1分）3、额定值为1W 、10Ω的电阻器，使用时通过电流的限额是多少？电流的限额为 （5分） 4、正弦量的最大值和有效值是否随时间变化？它们的大小与频率、相位有没有关系？正弦量的最大值和有效值是不随时间变化的，它们的大小与频率、相位没有关系。

（5分）5、在RLC 串联电路中，已知阻抗为10Ω，电阻为6Ω，感抗为20Ω，试问容抗可能为多大?容抗可能为12Ω或28Ω 。

（5分）6、我国的电工仪表等级按准确度分类分几级？目前我国直读式电工测量仪表的准确度分为7个等级：0.1、0.2、0.5、1.0、1.5、2.5、5.0，（5分）二、综合题（每题6分，共30分）1、在图示的仪表面板标度盘上标记的符号表示什么？仪表指针读数应为多少？[答]：T19-A 型安培表，量程为5A ，交直流两用，电磁系仪表，0.5级准确度，水平放置，绝缘强度试验电压为2kV 。

电工考试题及答案一、选择题1、下列哪个选项不属于电工的职责？（C）A.安装电器设备B.检修电路C.销售电器D.维护电力设施2、电工在安装电器设备时，首要步骤是（A）A.确定电源位置B.检查工具是否齐全C.确定空间大小D.阅读说明书3、当发生电气火灾时，正确的灭火方法是（B）A.用水灭火B.使用干粉灭火器灭火C.断开电源后用水灭火D.用沙子灭火4、下列哪个符号代表交流电？（A）A. ~符号B. V符号C. E符号D. Ω符号5、在一家庭电路中，当开关接通时，灯泡不亮，用电笔检查插座，发现插座的两个孔都能使氖管发光，那么故障的原因可能是（C）A.进户火线断了B.进户零线断了C.灯丝断了D.火线与零线短路了6、下列哪个工具不属于电工的常用工具？（C）A.螺丝刀B.电烙铁C.钳子D.锤子7、当发现有人触电时，正确的救护方法是（B）A.立即用手将触电者拉离电源B.用剪刀切断电源C.用绝缘体将触电者挑离电源D.用绝缘体将电线割断，使触电者尽快脱离电源，然后施救。

8、下列哪个电器设备不属于配电设备？（C）A.配电箱B.开关箱C.电灯D.电表箱二、判断题（对的打√，错的打×）1.电工可以私自接线，只要不违反安全规定就可以。

（×）2.电工在作业时应该严格遵守安全操作规程，戴好防护用品，系好安全带。

（√）3.电工应该根据工作需要选择合适的工具和仪表。

（√）4.在家庭电路中，灯泡不亮可能是因为灯泡坏了或者线路有问题。

（√）5.在检修电路时，应该先切断电源，然后进行检修。

（√）6.在使用电烙铁焊接电路时，应该使用合适的焊料和助焊剂。

（√）7.在安装电器设备时，应该遵循安全规范，不能随意接线或者改变电路。

（√）8.当发现有人触电时，可以用手直接拉离触电者。

（×）9.在使用绝缘体时，应该注意保护绝缘体，不能使其破损或者受潮。

（√）10.在进行电气维修时，应该注意保持安全距离，避免发生触电事故。

电工考试试卷（B）（总分100分，考试时间2h)部门：姓名：工号：总分：一、单项选择题（共30题，每题2分，选对得分，错选不得分）1、电路的作用是实现能量的( B)和转换、信号的传递和处理。

A、连接B、传输C、控制D、传送2、( D )反映导体对电流起阻碍作用的大小。

A、电动势B、功率C、电阻率D、电阻3、如图下所示，有源二端网络A，在a、b间接入电压表时，其读数为100V；在a、b间接入10Ω电阻时，测得电流为5A。

则a、b两点间的等效电阻为( D )。

A、20ΩB、15ΩC、5ΩD、10Ω4、电容器上标注的符号224表示其容量为22×104( D)。

A、FB、μFC、mFD、pF5、磁感应强度B与磁场强度H的关系为( B)。

A、H=μBB、B=μHC、H=μ0BD、B=μ0B6、用右手握住通电导体，让拇指指向电流方向，则弯曲四指的指向就是( D)。

A、磁感应B、磁力线C、磁通D、磁场方向7、变压器的基本作用是在交流电路中变电压、变电流、变阻抗、变相位和( A)。

A、电气隔离B、改变频率C、改变功率D、改变磁通8、变压器的器身主要由铁心和( A )两部分所组成。

A、绕组B、转子C、定子D、磁通8、三相异步电动机的转子由转子铁心、( B )、风扇、转轴等组成。

A、电刷B、转子绕组C、端盖D、机座9、三相异步电动机工作时，其电磁转矩是由旋转磁场与( B)共同作用产生的。

A、定子电流B、转子电流C、转子电压D、电源电压10、交流接触器的文字符号是( D)。

A、QS B 、SQ C、SA D、KM11、三相异步电动机的启停控制线路中需要有短路保护、过载保护和( D )功能。

A、失磁保护B、超速保护C、零速保护D、失压保护12、当二极管外加电压时，反向电流很小，且不随( D)变化。

A、正向电流B、正向电压C、电压D、反向电压13、三极管的fα高于等于( C )为高频管。

A、1MHzB、2MHzC、3MHzD、4MHz14、基极电流iB的数值较大时，易引起静态工作点Q接近（B ）A、截止区B、饱和区C、死区D、交越失真15、如图所示，该电路的反馈类型为（B）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈16、单相桥式整流电路的变压器二次侧电压为20伏，每个整流二极管所承受的最大反向电压为( B)。

开阳职业技术学校2010—2011学年度电工技能与实训期末考试试卷本试卷共 4 页，满分100 分；考试时间：120 分钟得分：一、判断题（本大题共5小题，每小题2分，共10分）判断下列各题正误，正确的在题后括号内打“√”，错误的打“×”。

1、双孔插座在水平安装时，相线应接右孔，中性线接左孔。

( )2、电压表一般应并联在被测电路中，电流表一般应串联在被测电路中。

( )3、低压验电笔检测电压的范围为220～380V 。

( ) 4电动机的定子铁心是由硅钢片叠压而成，定子绕组与硅钢片之间是相互导通的。

（ ） 5、热继电器的作用是对电动机和其他设备进行短路保护。

( )一、填空：(30分)1、 按照触电的种类可以分为 和 。

2、 低压电路中的熔断器是电工中最常用的器件，其作用是 和3、 防止电气设备外壳带电的有效措施是 和 。

4、检验线路和设备是否带电的工具是5、常用的交流接触器由 ， ， 组成。

6|、一般而言，３６伏以下的电压，对人体是安全的，我们称之为 。

1． 7、星--三角形启动器是适用于定子绕组作三角形联结的笼型电动机降压启动器，即电动机以 联结启动，以 联结正常运行。

2． 8、笼型电动机主要由： 、 组成。

二、选择：(20分)1、我国的供电系统中，家庭用电的频率为 （ ）A 、60HzB 、60KHzC 、50HzD 、50 KHz2、我国的家庭用电为 （ ）A 、单相电源B 、两相电源C 、三相电源D 、多相电源3、下列图形是剥线钳的是 （ ）A BC4、用数字万用表检测熔断器的好坏用什么档。

（ ）A 、二极管B 、 电压C 、电流D 、放大倍数----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 密--------------线-------内-------不-------要-------答-------题------- 姓名：名：___________________ ___________________ ____ 学号 ：学号 ：_________________ _________________5、当人体触电后，救护者在第一时间应（）A、从触电者身边悄悄走过B、立即去拉触电者的手C、不管不问D、切断电源，开始救护6、用数字万用表测量城市用电用（）A、－200VB、～20VC、～750VD、－1000V7、触电者脱离电源后，对“假死”者应（）A、视为死亡B、先进行胸外心脏挤压法，在进行口对口人工呼吸法C、先进行口对口人工呼吸法，在进行胸外心脏挤压法D、同时进行胸外心脏挤压法和口对口人工呼吸法8、交流接触器的作用是（）A、短路保护B、无作用C、过载保护D、接通和分断电路、欠压保护9、下列不属于安全电压的是（）A、12VB、24VC、36VD、72V10、家用电度表接线时，下列那种接法是正确的( )A、2、3进，1、4出B、1、4进，2、3出C、1、3进，2、4出D、1、2进，3、4出11、下列不是钢丝钳的作用的是（）A、夹持导线B、测试导线是否带电C、剪切导线D、弯曲导线12、下列不属于绝缘材料的是（）A、干木B、石墨C、橡胶管D、绝缘漆13、在三相四线制供电系统中，相线电压是（）A.、380V B、220VC、110VD、440Ｖ14、电动机的铭牌上，△表示（）A、三角形联结B、星形联结C、三角形联结与星形联结D、无法确定15、若灯泡暗红，下列原因中，不可能的是（）A、线严重漏电B、灯座接触电阻太大C、导线截面积太小D、线路断开16、交流接触器不动作，下列原因中，不可能的是（）A、交流接触器动断触点未接B、线圈烧断或脱落C、线圈供电不足D、动作机构卡死17、当需要剪切或夹持导线、金属丝、工件时，一般采用（）A、钢丝钳B、扳手C、螺丝刀D、电工刀18、某变压器一次绕组与二次绕组的匝数之比为10：1，若在一次绕组上加上220V电压，那么在输出端得到的电压为几伏（）A、36VB、22VC、220VD、12V19、塑料软导线不可用去除绝缘层。

宁夏职业技术学院2011—2012学年第二学期班级——————— 姓名——————《电工电子技术基础》期末试题题型一二三四五六总分得分一、填空题（每空1分、共30分）1、在正弦交流电路中， 纯电阻 元件上的电压与电流同相位； 纯电感 元件上的电压在相位上超前电流90°； 纯电容 元件上的电压在相位上滞后电流90°。

2、利用 “虚短” 、 “虚断” 、 “虚地” 概念分析工作在线性区的集成运放电路，可大大简化分析和计算过程。

3、与非门的逻辑功能是 “有0出1 ， 全1为0” ，它的逻辑符号是。

4、射极输出器输出电压与输入电压相位 相同 ，放大倍数为 1，所以电路又叫 射极跟随器 。

5、数字信号的取值只有两种， 0 和 1 ，但它表示的不是信号的大小，而是信号的两种 逻辑状态 。

6、PN结的单向导电性就是：加正向电压时，PN结 导通 ，加反向电压时，PN结 截止 。

7、具有过载保护的自锁控制线路由 熔断器 做短路保护，由 接触器 作失压保护，由 热继电器 作过载保护。

8、按钮又称 按钮开关 ，它被用来 接通 和 断开 控制电路。

9、一般认为通过人体的电流值在 30mA 以下是安全电流，在36V 以下的电压称为安全电压。

10、正弦交流电的三要素是 最大值 、 角频率 和 初相位 。

11、在放大电路中，当输入信号一定时，静态工作点设置过低，容易产生 截止 失真；静态工作点设置过高，容易产生 饱和 失真。

二、判断题：（每题1分、共10分）1、只要电动机的旋转磁场反转，电动机就会反转。

（ √ ）2、低压电器是指交、直流电压在220V及以下的电器。

（× ）3、三相异步电动机在启动时，负载转矩可以大于电动机的启动转矩。

（ × ）4、按钮点动控制，就是点一下按钮就可以启动并运行控制方式。

（ × ）5、二进制数1100011转换成八进制数为143。

（√ ）6、三极管具有电流放大作用，所以也具有能量放大作用。

高职电工电子典型练习题1.某色环电阻的颜色分别为金、棕、紫、红色，问：（1）通过色环读出的电阻阻值为多大？用万用表测量其阻值，转换开关应置于什么档位？（2）用电桥测量电感线圈的电阻时，应先按下电源按钮，再接通检流计按钮，测量完毕要先断开检流计按钮，再断开电源按钮，这样做的原因是什么？（3）用单臂直流电桥法测量色环电阻测量值是多少？2.某同学要装接一个双联开关电路，请帮他正确接线。

3.如图所示的FR-A540变频器接线图,现通过按钮控制实现变频器的4速调速,(1)请将接线图补画完整(2) 此模式下Pr.79应设置为多少？(3) RM 对应的端子的设定频率,分别调整哪个参数?4. 请根据如图所示的三相异步电动机正反转电气原理图，将实物接线图补画完整 FR KM1SB1SB3KM1FU2FU2FRKM1KM2SB1SB2(a)原理图（b)实物接线图SB3KM2SB2KM2SB2KM2KM1SB15.将如图所示的梯形图改画为主控指令表达的梯形图6.如图所示，abcd从左向右穿过勻强磁场B,请问(1)线圈abcd从左到右进入磁场的过程中，感应电流的方向如何？(2)线圈完全进入磁场中，有无感应电流？(3)线圈移出磁场的过程中a.b端电动势极性及ab受力方向？u 1u 27.用示波器测得两组输入电压波形如图所示，若X 轴时间灵敏度旋钮置于“5ms/div ”,Y 轴电压 灵敏度旋钮置于“5v/div ”，试写出：（1）u1的频率f1，u2的有效值U2；（2）u1和u2的相位关系。

(3)假设U1的初相位为零,写出U2的解析式.8.设计一个二输入端电路，其功能是：入同出1，入异出0。

要求：（1）列出真值表；（2）求出最简的表达式；（3）画出逻辑电路图。

答案1、（1）270Ω档位置于R ×10Ω------------2分（2）避免被测件在电路的接通和断开时产生的感应电动势损坏检流计------------1分（3）264.5Ω------------2分2、作图略3、（1）作图略----------2分（2）Pr.79 设置为3 ----------1分（3）参数Pr.5----------1分4、作图略5、作图略6、(1)逆时针方向--------1分(2)无-----------------1分(3)a为正,b为负----------1分水平向右----------------2分7、(1)f1=50赫兹-----1分u2=10.6-------------1分(2)U1超前U2 90度-------------1分（3）U2=15（100πt—π/2）-----------------2分8、答案：真值表---------------2分A B L0 0 10 1 01 0 01 1 1表达式：--------1分逻辑电路图------2分。
