上海民办兰生复旦中学物理光的折射 透镜综合测试卷(word含答案)

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

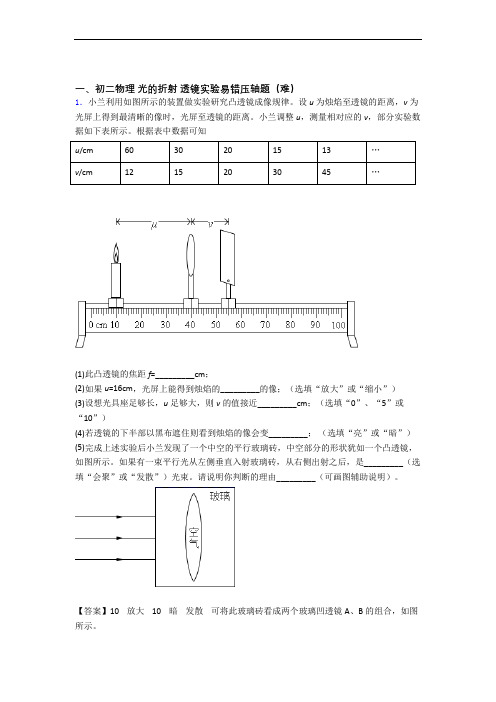

一、初二物理光的折射透镜实验易错压轴题（难）1．小兰利用如图所示的装置做实验研究凸透镜成像规律。

设u为烛焰至透镜的距离，v为光屏上得到最清晰的像时，光屏至透镜的距离。

小兰调整u，测量相对应的v，部分实验数据如下表所示。

根据表中数据可知u/cm6030201513…v/cm1215203045…(1)此凸透镜的焦距f=_________cm；(2)如果u=16cm，光屏上能得到烛焰的_________的像；（选填“放大”或“缩小”）(3)设想光具座足够长，u足够大，则v的值接近_________cm；（选填“0”、“5”或“10”）(4)若透镜的下半部以黑布遮住则看到烛焰的像会变_________；（选填“亮”或“暗”）(5)完成上述实验后小兰发现了一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜，如图所示。

如果有一束平行光从左侧垂直入射玻璃砖，从右侧出射之后，是_________（选填“会聚”或“发散”）光束。

请说明你判断的理由_________（可画图辅助说明）。

【答案】10 放大 10 暗发散可将此玻璃砖看成两个玻璃凹透镜A、B的组合，如图所示。

平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的【解析】【分析】【详解】(1)[1]由表格知，当u=20cm，v=20cm时，凸透镜成的是等大的实像，而2f=20cm所以凸透镜的焦距f=10cm(2)[2]u=16cm时，f<u<2f，所以此时所成的是放大的实像。

(3)[3]据凸透镜的成像特点，成实像时物距越远，则像距离越小。

而u足够大时，v会逐渐靠近焦点，但不会越过焦点，所以v的值接近10cm。

(4)[4]若透镜的下半部以黑布遮住，则看到的像会暗，因为黑布遮住了部分射入透镜的光线。

(5)[5][6]因为平行玻璃砖中间是空的，则此玻璃砖相当于两个凹透镜的组合（具体见下图），平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的。

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

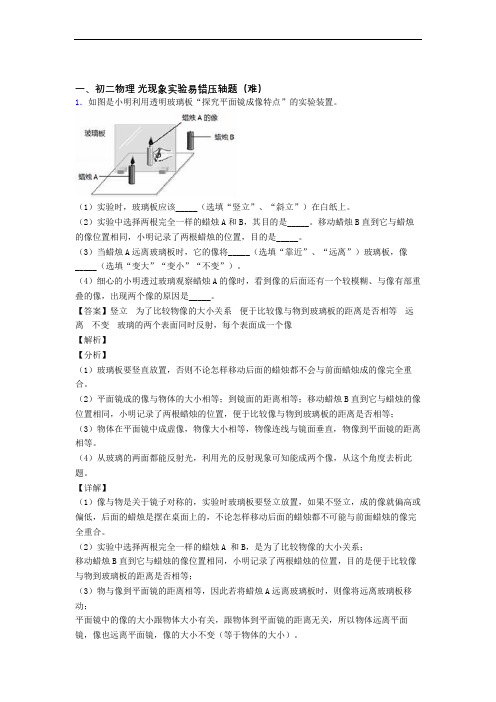

一、初二物理光现象实验易错压轴题（难）1．如图是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。

（1）实验时，玻璃板应该_____（选填“竖立”、“斜立”）在白纸上。

（2）实验中选择两根完全一样的蜡烛A和B，其目的是_____。

移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是_____。

（3）当蜡烛A远离玻璃板时，它的像将_____（选填“靠近”、“远离”）玻璃板，像_____（选填“变大”“变小”“不变”）。

（4）细心的小明透过玻璃观察蜡烛A的像时，看到像的后面还有一个较模糊、与像有部重叠的像，出现两个像的原因是_____。

【答案】竖立为了比较物像的大小关系便于比较像与物到玻璃板的距离是否相等远离不变玻璃的两个表面同时反射，每个表面成一个像【解析】【分析】（1）玻璃板要竖直放置，否则不论怎样移动后面的蜡烛都不会与前面蜡烛成的像完全重合。

（2）平面镜成的像与物体的大小相等；到镜面的距离相等；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，便于比较像与物到玻璃板的距离是否相等；（3）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。

（4）从玻璃的两面都能反射光，利用光的反射现象可知能成两个像，从这个角度去析此题。

【详解】（1）像与物是关于镜子对称的，实验时玻璃板要竖立放置，如果不竖立，成的像就偏高或偏低，后面的蜡烛是摆在桌面上的，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。

（2）实验中选择两根完全一样的蜡烛A 和B，是为了比较物像的大小关系；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是便于比较像与物到玻璃板的距离是否相等；（3）物与像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体远离平面镜，像也远离平面镜，像的大小不变（等于物体的大小）。

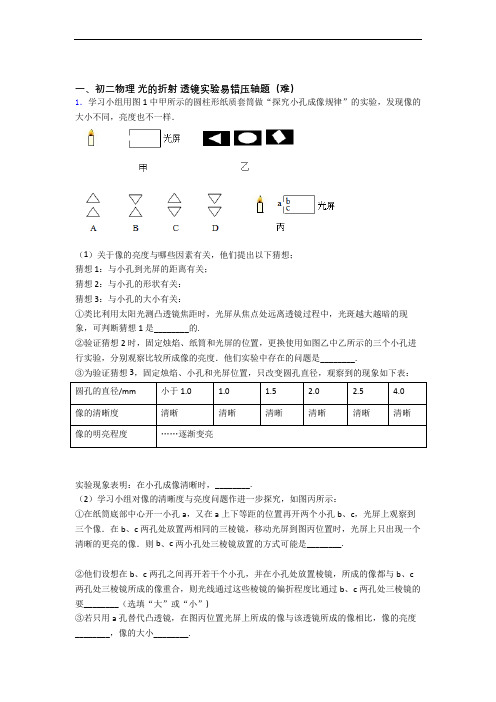

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验(1)实验前，组装并调整实验器材，使烛焰中心和光屏中心位于凸透镜的______上。

(2)在图示位置时，烛焰恰好在光屏上成清晰的像，这个像的成像原理与___________（选填“放大镜”、“投影仪”或“照相机”）相同。

此时不小心在凸透镜上溅了一个小泥点，则光屏上________(选填“有”或“没有”)小泥点的像或影子。

当蜡烛燃烧一段时间后会变短，烛焰的像会往_______偏离光屏中心。

(3)若将蜡烛向左移动少许，光屏上的像变模糊。

若要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏向___________移动，此时像的大小比原来的像要________些。

②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_______________（选填“近视眼镜”或“远视眼镜”）。

(4)若小明保持蜡烛和光屏的位置不动，移动凸透镜到________cm刻度线处，光屏上能再次成清晰的像，像的大小较之原来_________（选填“变大”、“变小”或“不变”）。

【答案】主光轴投影仪没有上左小近视眼镜65变小【解析】【分析】(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，使烛焰和光屏的中心位于凸透镜的主光轴上，像才能呈在光屏的中心。

(2)凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像，应用于投影仪或幻灯机；凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗；实验一段时间后，蜡烛变短了，根据过光心不改变方向，判断透镜的移动方向。

(3)①根据凸透镜成实像时，物远（物距变大）像近（像距变小）像变小。

②凸透镜对光线有会聚作用，凹透镜对光线有发散的作用。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。

B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。

C．用刻度尺测量灯泡b到水面的距离。

（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。

（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。

（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。

根据表中数据，请在图乙坐标中描点作出v-u关系图线。

（___________）由图线可知，v与u成______(选填“正比”、“反比”)。

【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。

2．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗3．探究凸透镜成像的规律。

一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．在探究“凸透镜成像规律”的实验中，小明和小红同学进行了如下实验：(1)按如图甲所示操作，测出本实验所用凸透镜的焦距为______cm。
