探放水安全措施为了保证煤矿良好的安全生产条件，提高矿井抗灾能力，现根据国家有关矿井水害防治的有关法律、法规<<煤矿安全规程>>及行业标准的规定，制定以下探放水措施：一、概况：1、施工目的根据水量观测情况，并联系原矿方人员进行调查，得知西回风大巷原开采过下方煤，根据视探采空区有积水，需在斜下方合理有效布置钻孔进行探放水工作。
打设钻孔探放水并控制排水量，实现采空区积水的安全探放，2、设计工程量采空区长20米，宽1.5米，高10米，体积约为300m3，积水约为90m3。
3、巷道断面及支护方式木料支护。
4、通风方式局部通风5.5KW通风机压入式供风，风筒直径为600mm。
风机安装在两台，一台备用。
5、通风系统及相邻关系6、地质构造及煤层赋存条件@地质构造：@瓦斯情况：绝对瓦斯量@煤层赋存条件：7、施工方法：一次成巷一、探放水措施1、对井下工人要加强教育培训，掌握突水的有关征兆。
采掘过程中，要随时注意矿井涌水情况，特别是采掘工作面或其它地点发现有挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大，顶板来压、底板鼓起或产生裂隙出现渗水、水色发浑、有臭味等是突水预兆时，必须停止作业，采取措施，立即报告矿调度室，发出警报，撤出所有受水威胁地点的人员。
2、井下巷道掘进，必须坚持“有疑必探、先探后掘、物探先行、钻探验证”的探放水原则。
3、掘进时，当遇到某段巷道顶、底板渗、淋水较大时，要由专人负责进行详细记录、分析。
4、地质测量人员应根据需要定期对掘进工作面进行物探，并及时根据物探结果进行分析，如遇可疑情况，则必须及时确定探水线、编制探水设计及相应的安全技术措施，进行探水。
5、钻孔深度与超前距离：工作面要保持一定的超前探水安全距离，探水眼的布置应根据水头高低、煤层的厚度和硬度以及安全技术措施来确定，并在探水设计中具体规定。
厚煤层时探放水安全距离不得小于10米;薄煤层时：岩巷探放水安全距离不得小于8米，我矿煤层较薄，煤巷探放水安全距离不得小于8米，并成扇形布置或半扇形布置，一般为三个眼，一个中心眼，两个帮眼;有疑问时可在两探眼侧加密探眼，在急倾斜薄煤层中，如掘进上山巷道，探水钻孔应布置呈扇形。
采、掘工作面探放水设计提纲及探测流程一、采、掘面探放水设计（一）掘进（回采）工作面概况内容：探放水巷道的开拓方向、底板标高、施工次序、规格和支护方式等；工作面煤层产状、厚度、硬度、顶底板情况、煤的自燃性。
附件：1、探放水掘进工作面巷道布置平、剖面图2、探放水掘进工作面巷道支护断面图（二）周边采掘状况内容：相邻工作面或采区揭露水文地质情况（三）掘进工作面所在采区地质及水文地质情况内容：探放水掘进工作面周围的地质条件、水文地质条件、水害类型、水量及水压预计等；采空区情况。
（四）物探探测情况内容：采区地面物探探测情况、本掘进（回采）工作面物探探测情况、采空区积水预测情况。
（五）设计目的1、探查掘进前方的水害类型，如：老空、地质构造、陷落柱、充含水层等的充水情况，消除水害对掘进工程施工的威胁。
2、对物探成果进行钻探验证，或对导水断层、裂隙等进行探查，消除突水危险。
3、若探出水，须采取化探方法确定水的类型。
（六）设计依据及设备选型1、设计依据：规程规定、水害性质、物探结果。
2、设备型号：钻机型号、钻头、钻杆、钻进方式；物探设备型号、化探设备等。
（七）探放水钻孔的设计参数1、本次探水起点、探水线的确定；2、超前距、帮距的确定。
3、允许掘进距离（内容：探放水施工与掘进工种的安全规定，钻孔施工与掘进之间的关系及影响程度）。
4、套管规格及固定方式。
5、钻孔设计具体参数（孔数、方位角、倾角、钻孔深度、孔径等）。
6、工作面排水系统（配电系统、水泵<用、备>及配套管路、临时水仓）7、探水效果确认方法标准。
8、探水设计附图⑴钻孔布置平面图；⑵钻孔布置平面图；⑶钻孔布置断面图。
9、套管与孔壁之间确定需要注浆封堵时，注明注浆设备型号、注浆材料配比及注浆压力，并制定注浆安全技术措施。
（八）安全技术措施1、安装钻机探放水前的准备工作；2、探水施工中的技术要求；3、放水的技术要求；4、现场验收及探放水效果的确认；5、探放水工作面安全安全措施。
探放水设计方案一、概况 1、工作面概况 12020工作面里段位于我矿井田+87m水平西翼一侧，该工作面东侧为12020工作面采空区，南部（上部）为本矿上水平工作面采空区，西部、北部（下部）为原始煤层。
开采煤层为五3煤，12020工作面（里段）走向长760米，倾向长150米，煤层倾角25-30度,煤层厚度0.6—0.9m,平均厚0.69m，工作面地质储量11.7万吨。
12020上下付巷沿煤层走向掘进。
2、地质情况 12020工作面上付巷掘进515米，下付巷掘进650米时揭露新F7断层，走向155°，倾向65°，倾角48°，延伸长度约350m，落差0-30m；该工作面上部最高海拔标高为+660米，最低海拔标高为+590米，相对高差70米，地面处在伏牛山的顶部，地表荒芜，无居民及建筑物存在。
3、水文地质情况 ①大气降水、地表水及新近系潜水 本区为低山丘陵地形，地面坡度较大，冲沟发育，大气降水迳流排泄条件好，因而无常年性地表水体。
区内新近系地层呈零星发育，以坡积、洪积及冲积于沟谷、坡脚处，厚度较小，岩性复杂，含富水性差。
加之上部上石盒子组隔水层较厚，故此大气降水、地表水及新近系潜水对五3煤开采无影响。
仅在井筒揭穿层段有少量淋漓水现象。
②五3煤层顶板砂岩裂隙承压水 五3煤层顶板砂岩裂隙含水层，系指煤层之上60m范围内所含砂岩裂隙含水层，岩性为中粒砂岩，一般发育2～5层，累计厚度约0～30m，一般20m左右，岩性完整致密，裂隙不发育，且部分被方解石脉所充填。
生产开采过程中该含水层裂隙承压水将首先充入矿坑，是矿坑涌水的主要充水水源之一。
由于该含水层单层厚度较薄，裂隙不甚发育，且补给条件差，裂隙水储存量有限，导、富水性弱，生产中易于疏排。
③五3煤层底板砂岩裂隙承压水 主要由1～2层中粒岩屑砂岩组成，厚2.39～11.09m，平均5.70m，泥质胶结，局部含泥砾及石英细砾。
砂岩致密坚硬，裂隙不发育，含富水性弱。
探放水设计及安全技术措施一、概况1、工作面概况12020工作面里段位于我矿井田+87m水平西翼一侧，该工作面东侧为12020工作面采空区，南部（上部）为本矿上水平工作面采空区，西部、北部（下部）为原始煤层。
开采煤层为五3煤，12020工作面（里段）走向长760米，倾向长150米，煤层倾角25-30度,煤层厚度0.6—0.9m,平均厚0.69m，工作面地质储量11.7万吨。
12020上下付巷沿煤层走向掘进。
2、地质情况12020工作面上付巷掘进515米，下付巷掘进650米时揭露新F7断层，走向155°，倾向65°，倾角48°，延伸长度约350m，落差0-30m；该工作面上部最高海拔标高为+660米，最低海拔标高为+590米，相对高差70米，地面处在伏牛山的顶部，地表荒芜，无居民及建筑物存在。
3、水文地质情况①大气降水、地表水及新近系潜水本区为低山丘陵地形，地面坡度较大，冲沟发育，大气降水迳流排泄条件好，因而无常年性地表水体。
区内新近系地层呈零星发育，以坡积、洪积及冲积于沟谷、坡脚处，厚度较小，岩性复杂，含富水性差。
加之上部上石盒子组隔水层较厚，故此大气降水、地表水及新近系潜水对五3煤开采无影响。
仅在井筒揭穿层段有少量淋漓水现象。
②五3煤层顶板砂岩裂隙承压水五3煤层顶板砂岩裂隙含水层，系指煤层之上60m范围内所含砂岩裂隙含水层，岩性为中粒砂岩，一般发育2～5层，累计厚度约0～30m，一般20m左右，岩性完整致密，裂隙不发育，且部分被方解石脉所充填。
生产开采过程中该含水层裂隙承压水将首先充入矿坑，是矿坑涌水的主要充水水源之一。
由于该含水层单层厚度较薄，裂隙不甚发育，且补给条件差，裂隙水储存量有限，导、富水性弱，生产中易于疏排。
③五3煤层底板砂岩裂隙承压水主要由1～2层中粒岩屑砂岩组成，厚2.39～11.09m，平均5.70m，泥质胶结，局部含泥砾及石英细砾。
砂岩致密坚硬，裂隙不发育，含富水性弱。
全技术措施。
一、探放水原则及出水预兆1、探放水原则探、先探后掘，先探后采”是防治水害的基本原则。
凡是新开拓的区域威胁的地区，都必须坚持这一原则。
遇到下列情况都必须探水掘进。
⑴矿井新开拓区域或新布置的巷道。
、导水断层、溶洞和导水陷落柱时。
⑶打开隔离煤柱放水时。
能与河流、湖泊、水库、蓄水池、水井等连通的断裂构造带时。
⑸接近有出水可能的钻孔时。
⑹接近有水的灌浆区时。
强承压含水层威胁的采煤工作面。
⑻接近其它可能出水（突水）地点时。
2、工作面出水预兆汗：温度下降，空气变冷，雾气产生；煤层发潮、暗沉沉有害气体难，头痛；顶、地压加大，底板鼓起并有渗水、淋水；出现压力水流声；巷道挂红，有异味等出水预兆情况，必须立即向矿调度室汇报撤等候处理。
二、探水钻孔设计现掘进的是 2#煤层，巷道主要布置在断层附近。
故主要预防构造水及断在巷道工作面前方和顶底板各布置一个孔，共计三个钻孔。
（详见附前方有带水压的含水层时，探水孔必须安设套管。
孔口套管必须用水泥注而且必须进行耐压试验，耐压试验不小于4MPa 稳定时间不小于30分钟压高于1 MPa且水量较大的积水或强含水层进行探放水时，孔口应安设防逆止阀。
水压高于2MPa 水量大于60m3 /h,需长期保留时，孔口应使用双水门，下门备用。
三、钻机安装规定：场附近的巷道支护，并在工作面迎头打好坚固立柱和挡板。
道挖好排水沟，探水钻孔位于巷道低洼处时，必须配备与探放水相适排水设备。
3、在打钻地点或附近安设专用电话。
探放水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、度以及钻孔数目。
四、探放水施工中的技术要求水技术要求1、钻进时应准确判别煤、岩层厚度并记录换层深度。
一般每钻进10m 或更换钻具时,钻杆并核实孔深。
终孔前再复核一次，如有可能应进行孔斜测量。
时,发现煤岩松软、片帮、来压或孔中的水压、水量突然增大,以及有顶时,必须立即停钻,记录其孔深并同时将钻杆固定。
要立即向矿调度室汇报,及时采取措施,进行处理。
山西沁源梗阳煤业有限公司10#下采区回风巷探放水设计巷道名称：10#采区回风巷施工单位：福鼎三建施工队长：技术负责人:编制日期：第一章水文地质概况一煤岩层情况巷道开门点岩层层位为10下#煤底板，该掘进工作面为沿煤巷道，岩性为半煤岩、泥岩或粉砂岩。
10下#煤上距9+10#煤层2.2～7.5m，平均4.47m，为泥岩或粉砂岩；下距11#煤层0.88～2.6m，平均厚度1.7m，为泥岩、细粒砂岩或粉砂岩10下#位于太原组下段中上部，下距11#煤层0.88-2.60m，平均1.70m。
顶板为9+10#煤层底板，岩性多为粉砂岩，厚0.6-5.8m，属半松软岩石，为中等稳定顶板；底板多为泥岩，厚1.12-2.5m，属半松软岩石，为不稳定底板，该煤层厚度变化较大，厚度变化趋势东南薄，西北厚，赋煤区内属大部可采的稳定煤层第二节地质构造情况10下#总回风大巷掘进696.8,预计受F7、F8断层和褶曲S1影响，由于断层落差较大，且断层附近可能附生小型断层发育，对巷道的施工有一定的影响。
王和南正断层（F7正断层）位于井田中部，沿北东向延伸出区外，区内全长3000m。
呈“S”形，走向N60°E，倾向南东的正断层，倾角60-75°，落差120-350m。
F8正断层位于井田东南部，走向近东西，呈弧形，倾向NW，落差5-20m，区内延伸长度约1000m。
背斜（S1）位于井田南部，轴向NE-SW；区内延伸1500m。
第三节‘水文地质情况10下#总回风大巷位于井田南部，水文地质类型为裂隙岩溶类简单矿床,影响掘进的含水水源主要为3#、6#、9+10#煤顶底板砂岩水、石灰岩裂隙水及老空区积水。
1.顶板砂岩水：粉砂岩平均厚1.7m,下距上9+10#煤2.2～7.5m，平均4.47m，富水性不均，为弱-含水层。
巷道掘进时会有砂岩水以滴水或淋水的形式涌出。
2.底板砂岩水：底板砂岩厚平均1.7m，下距11#煤1.12-4.5m，11#煤至O2含水层之间裂隙不发育，为由铝土泥岩、粉砂岩、泥岩、石英砂岩等致密岩层组成的一般厚度42.73m的隔水层。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改工作面探放水钻孔施工方案及安全技术措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes工作面探放水钻孔施工方案及安全技术措施(新版)一、基本情况１、工作面概况15104综采工作面设计走向长度962m，采长200m，由北到南设计有：外错尾巷、回风顺槽、进风顺槽、切巷；15104工作面位于15#煤层井田的东中部，北部为15103采空区，南部为设计15105采区，东部为杨家沟村保护煤柱边界，西部为15#煤三条系统大巷；上覆层为9#煤9205和9207采空区，15#与9#煤层位间距约为70m。
地面位置在许家沟村西南方向的山坡丘陵地带，地面无建筑物。
２、工作面水文地质及水害分析（１）、工作面地质情况15104综采工作面回风顺槽地势呈现中部高，东西方向低；进风顺槽地势呈现西高东低；工作面存在南北—北南向斜扭曲构造；从一区回风巷起，回风顺槽向东400m，进风顺槽向东340m范围呈现南高北低的向斜，落差在10－34m之间；回风巷400m向东到切巷，进风顺槽340m向东到切巷范围呈现北高南低的向斜，落差在3－20m 之间；15104工作面回风顺槽从一区回风巷向东145m处揭露一陷落柱，该陷落柱位于停采线外，根据坑透成果预测工作面内存在有小断层6处，1处掘进时已揭露，其它5处隐藏于工作面中部。
（２）、工作面水文情况15104工作面在掘进期间涌水量为０.２m3/日，无顶板淋水及破碎带涌水现象，在回风穿越陷落柱时，陷落柱边沿出现过涌水现象，但涌水量不大；进风已揭露的小断层未出现涌水现象，掘进过程中所揭露的几个褶曲也未出现涌水现象，其它5处隐藏于工作面中部的小断层，根据本煤层钻探情况未发现涌水现象。
5003下分层回采工作面探放水设计及安全措施
山西阳城皇联煤业有限责任公司
二〇一〇年八月
审批意见
矿方会审意见：
1、严格按照本设计规定施工，一定要保证探放水工程质量。
2、加强现场管理，保证不出现透水事故。
3、各级跟班干部要严格监督,当班队长要亲临现场指挥,每次探放水时要对工作地点进行细致检查，确保工作安全。
山西阳城皇联煤业有限责任公司
5003下分层回采工作面探放水设计及安全措施为了进一步严格执行煤矿水害防治规定，切实加强防治水工作，提高水害防治能力，确保煤矿安全生产，真正落实“有掘必探、有采必探，先探后掘、先探后采”的探放水原则，根据晋市煤局安字 [2010]308号文件精神，现特对5003下分层回采工作面防探水工作进行专项设计，并制定安全措施如下：
一、该掘进工作面的水患基本情况
根据我矿水文地质报告，我矿水文地质条件比较简单，无重大水患威胁。
工作面的水患主要来自相临高标矿井的涌水、采空区积水和地表水从采空裂缝渗入井下威胁。
该回采工作面水文地质条件简单，水患主要来自南部旧采空区积水威胁，队组需在进回风巷道低洼处备水泵排水，对采空区涌水应及时排到1号水仓。
二、探放水设计依据
1、《煤矿安全规程》
2、井下探水技术规范
3、《煤矿防治水规定》
4、晋市煤局安字 [2010]308号
三、探放水领导机构
组长：李家正（矿长）
副组长：陈家胜（安全矿长）上官立新（总工）
探放水技术指导：钟国亮（技术科长）
探放水组成员：回采工作面专职探放水人员
探放水检查验收人员：跟班矿长
探放水瓦斯检查人员：采区瓦斯员
三、探放水工作要求
1、成立由探水队长负责的专门的工作面防探水组，实行采(掘)探分离制度，即采掘作业队伍和探放水队伍分开设置。
并制定相应的探水、防洪防汛安全措施，确保不发生透水事故，杜绝地面积水、老空水等涌入工作面。
2、工作面探放水人员必须按探放水规定进行探水，每次钻探工作面结束后，要及时填写探眼公布牌，并对探眼孔进行有效保存，以备检查，由当班探水队长和跟班矿长现场验收确认签字，下达准许采掘通知后，采煤队方可进行正常回采。
3、安监科人员要加大对该工作面探放水工作的监督检查力度，对未执行上述规定进行探放水作业或在探放水工作中弄虚作假的，要对相关人员作出罚款、警告、停止作业等处罚，从而确保探放水工作落到实处。

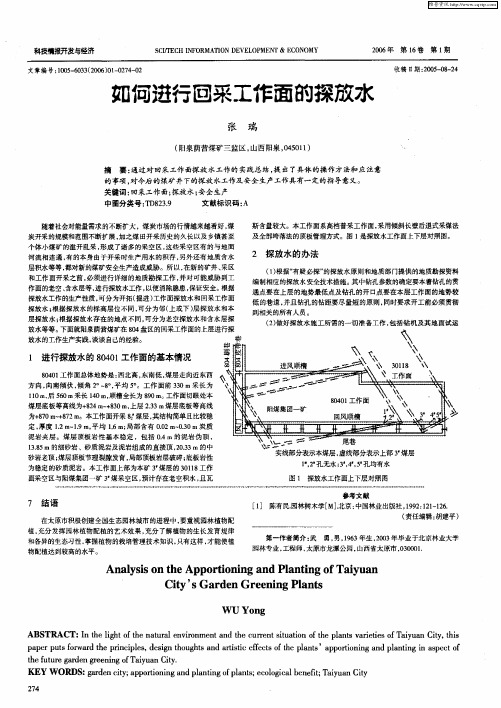

四、打钻探眼设计及说明
我矿坚持对回采工作面实行“有采必探、先探后采、先治后采”的探放水原则。
由于我矿开采的3#煤层属于中厚近水平煤层，所以在探眼时要严格按探放水设计进行探放水，确保无水患威胁方可进行回采。
回采工作面探放水使用MQS-50/1.7气动手持式锚杆钻机进行钻探，钻孔直径40mm，探眼长度40米，钻孔距离底板高度1.2米。
首先工作面在准备初采前要在进、回风顺槽从停采线至开切眼每隔30米布置一个探眼(包
括停采线)，回采时从开切眼至停采线方向开始探眼，保证开切眼前方至少有两个探眼，依次类推，直至工作面回采结束。
探眼具体方位与角度为：在两顺槽内向实体煤探眼，方位角与开切眼一致，垂直角向上3°，探眼长度不小于40米，若探透上分层采空区，立即停止钻进，并观察钻孔内有无透水，严格按探放水设计执行。
（详见附图）探眼时的安全措施如下：
⒈钻探地点随时可能涌出CH2、H2S、CH4等有害气体，因此必须加强钻探地点的通风和对有害气体的检查。
⒉探水地点和避灾线路，要加强支护，背好顶邦，安监科在班前会上要经常向工人特别是有水威胁的工作面人员讲清避水灾路线。
⒊准备好木塞及充足的封堵物，以便必要时阻塞钻孔。
⒋在钻进中如发现孔内显著变软，沿钻杆向外流水等透水征兆时，应立即停止钻进，但不能取钻，以防有害气体和大量积水突然涌出，人员不准直冲钻杆站立。
⒌钻探人员要认真负责，保证探距，在钻探过程中有可疑情况时，要立即停止工作，撤离人员，并上报调度室及有关领导研究再作处理，不得擅自处理和玩忽职守。
⒍以上安全措施探放水人员必须严格执行，查出漏探、不探、少探和探距不够等情况时要严加惩处。
7. 雨季要对我矿采空区的地表裂缝情况进行调查，挖排洪沟并清理原有的防洪设施，备好充足的防洪物资，防止地表水灌入坑下；对井下有水患威胁的地点加强水文观察，疏通排水沟，加强排水设备、管路的检查，要始终保持完好。
五、探放水安全措施
1、生产调度室在指挥安全生产时，要认真坚持“有采必探、先探后采、先治后采”的原则。
立足先安全后生产，在回采前必须清楚工作面的断层、陷落柱、老空等情况，并做出防范措施意见，经审查批准后，方可进行回采。
2、探放水与采掘发生矛盾时，必须先探放水，消除水患后再生产。
探放水过程中，严格掌握钻孔超前距离，进钻时发现煤质松软，片邦、钻孔中水位、水量突然增大等异常情况时，必须立即停止钻探，不准拔出钻杆，立即向矿调度室值班人员汇报并采取有效的防透水措施，如发现情况危急时，立即撤出受水灾威胁地区人员，然后采取措施处理。
3、加强地面地质勘探工作，采用地面充填裂缝、塌陷、查堵老小窑口的常规办法，对已采区的裂缝、老小窑的深度、广度进行调查，并在雨季前充填处理完毕，预防大气降水危害矿井。
4、在矿井的边界开采时，必须留设距矿界边至少20米的保护煤柱，确保矿与矿之间40米隔水保护煤柱。
5、相邻采区之间至少保证留设20米的保安煤柱。
6、机电科保证井底主水仓水泵经常保持完好，水泵工24小时值班，发现问题及时汇报，进行处理，对水仓淤泥的清理工作要定期进行，保护水仓正常容积。
保证主、付水泵能够同时正常运行，两趟管路完好无损。
六、透水事故的应急处理措施
发生透水事故或巷道被淹，首先是救出井下人员，其次是排出积水，尽快恢复生产。
采掘工作面或其他地点发现有突水预兆时，必须发出警报，撤出所有受水威胁地点的人员。
最先发现透水的现场工作人员，一方面报
告矿调度室，另一方面迅速组织抢救。
打木垛或用密集柱，堵住出水点，防止事故继续扩大。
水势猛来不及进行加固时，人员应向高处撤退，安全出井。
井下突然突水，破坏了巷道中的照明和避灾路线上的指示牌，人员一旦迷失方向，必须朝着有风流通过的上山巷道方向撤退，切勿进入独头下山巷道。
万一被堵在其他巷道内，应做到以下几点：
1、在巷道内或硐室口放上衣服、工具做标志，以便救护队员早日发现，前来营救。
2、应保持静卧，尽量减少体力消耗，延长生命的时间。
3、硐室内只留一盏灯照明，将其余灯关闭，以延长照明时间。
4、间断地敲击，发出呼救信号。
5、要听从指挥，团结一致，等待救援。
在透水后，井下排水设备应全部启动，并保证排水设备处于完好状态。
人员撤到地面后，应立即清点人数，积极组织力量进行抢险救灾，营救遇难人员。
皇联煤业
二〇一〇年八月四日。
