地铁施工方法经过近40年的发展~我国地铁修建方法已由最初单一的明挖法发展到现在的明挖、暗挖、浅埋暗挖、盾构法等多种方法并存~施工技术不断发展提高～已初步形成了专门的学科体系。
1.明挖法:通常在地面条件允许的情况下～地铁区间隧道宜采用明挖法～但对社会环境影响很大~仅适合在无人、无交通、管线较少之地应用。
2.新奥法:在我国利用新奥法原理修建地铁已成为一种主要施工方法。
尤其在施工场地受限制、地层条件复杂多变、地下工程结构形式复杂等情况下用新奥法施工尤为重要.3。
浅埋暗挖法：又称矿山法:是新奥法经过多年的完善与发展～又开发的一新方法～与明挖法、盾构法相比较～由于它可以避免明挖法对地表的干扰性～而又较盾构法具有对地层较强的适应性和高度灵活性。
与新奥法的不同之处在于～浅埋暗挖法是适合于城市地区松散土介质围岩条件下~隧道埋深小于或等于隧道直径～以很小的地表沉降修筑隧道的技术方法。
它的突出优势:不影响城市交通~无污染、无噪声～而且适合于各种尺寸与断面形式的隧道洞室。
浅埋暗挖法的核心技术被概括为18字方针：管超前、严注浆、短开挖、强支护、快封闭、勤量测。
4。
盾构法盾构法:是在盾构保护下修筑隧道的一类施工方法.特点是:地层掘进、出土运输、衬砌拼装、接缝防水和注浆充填盾尾间隙～并随时排除地下水和控制地面沉降～因而是工艺技术要求较高～综合性很强的一类施工方法。
可用于：在各类软土地层和软岩地层中掘进隧道～穿越面建筑群和地下管线地集的区域时～对周围密集环境影响较小～尤其适用于市区地铁和水底隧道的掘进.5。
全断面隧道掘进机(TBM)方法:TBM为TUNNEL BORING MACHINE的缩写~由机械控制进行掘进～全称为:全断面隧道掘进机。
通常定义中的TBM为: 在以岩石层为掘进对象时～在全断面隧道掘进机中～不具备土压、水压等维护掌子面的功能～装备接触壁面固定器～靠推进时的反作用力推进的盾构机.由于全断面隧道掘进机具有施工速度快、隧道成型好、机械化程度高以及对周边环境影响小等优点～已成为国外隧道开挖普遍采用的方法城市地铁隧道常用施工方法概述摘要]目前国内外修建地铁车站的施工方法有明挖法、盖挖法、暗挖法、盾构法等.主要阐述了修建地铁车站施工方法的原理、施工流程、优缺点～为我国各大城市修建地铁车站时选择合理的施工方法提供有益的参考.[关键词]地铁车站;施工方法；施工流程;优缺点；适用条件伴随着我国社会主义经济建设的迅猛发展与综合国力的增强～城市的规模也不断的增大～城市人口流量还在增加、再加上机动车辆呈现逐年上涨的趋势～交通状况不断恶化。
盾构法、矿山法和新奥法的区别新奥法是充分利用围岩的自承能力和开挖面的空间约束作用，采用锚杆和喷射混凝土为主要支护手段，对围岩进行加固，约束围岩的松弛和变形，并通过对围岩和支护的量测、监控，指导地下工程的设计施工。
新奥法（NATM）是新奥地利隧道施工方法的简称，在我国常把新奥法称为“锚喷构筑法”。
采用该方法修建地下隧道时，对地面干扰小，工程投资也相对较小，已经积累了比较成熟的施工经验，工程质量也可以得到较好的保证。
使用此方法进行施工时，对于岩石地层，可采用分步或全断面一次开挖，锚喷支护和锚喷支护复合衬砌，必要时可做二次衬砌；对于土质地层，一般需对地层进行加固后再开挖支护、衬砌，在有地下水的条件下必须降水后方可施工。
新奥法广泛应用于山岭隧道、城市地铁、地下贮库、地下厂房、矿山巷道等地下工程。
新奥法经过多年的完善与发展，又开发了“浅埋暗挖法”----就是矿山法---这一新方法，浅埋暗挖法又称矿山法，与新奥法的不同之处在于，它是适合于城市地区松散土介质围岩条件下，隧道埋深小于或等于隧道直径，以很小的地表沉降修筑隧道的技术方法。
它的突出优势在于不影响城市交通，无污染、无噪声，而且适合于各种尺寸与断面形式的隧道洞室。
顾名思义，浅埋暗挖法是一项边开挖边浇注的施工技术。
其原理是：利用土层在开挖过程中短时间的自稳能力，采取适当的支护措施，使围岩或土层表面形成密贴型薄壁支护结构的不开槽施工方法，主要适用于粘性土层、砂层、砂卵层等地质。
由于浅埋暗挖法省去了许多报批、拆迁、掘路等程序，现被施工单位普遍采纳。
浅埋暗挖法的核心技术被概括为18字方针：管超前、严注浆、短开挖、强支护、快封闭、勤量测。
其主要的技术特点为：动态设计、动态施工的信息化施工方法，建立了一整套变位、应力监测系统；强调小导管超前支护在稳定工作面中的作用；研究、创新了劈裂注浆方法加固地层；发展了复合式衬砌技术，并开创性地设计应用了钢筋网构拱架支护。
小聊：盾构法、矿山法和新奥法的区别盾构法施工是以盾构（施工机械）在地面以下暗挖隧道的一种施工方法。

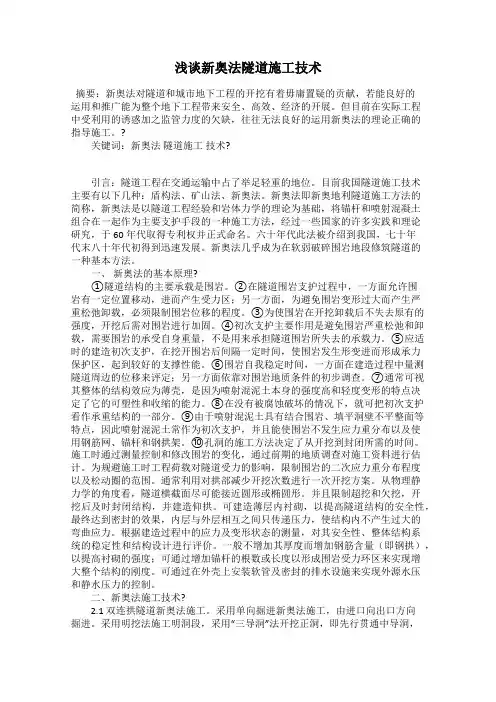

浅谈新奥法隧道施工技术摘要：新奥法对隧道和城市地下工程的开挖有着毋庸置疑的贡献，若能良好的运用和推广能为整个地下工程带来安全、高效、经济的开展。
但目前在实际工程中受利用的诱惑加之监管力度的欠缺，往往无法良好的运用新奥法的理论正确的指导施工。
?关键词：新奥法隧道施工技术?引言：隧道工程在交通运输中占了举足轻重的地位。
目前我国隧道施工技术主要有以下几种：盾构法、矿山法、新奥法。
新奥法即新奥地利隧道施工方法的简称，新奥法是以隧道工程经验和岩体力学的理论为基础，将锚杆和喷射混凝土组合在一起作为主要支护手段的一种施工方法，经过一些国家的许多实践和理论研究，于60年代取得专利权并正式命名。
六十年代此法被介绍到我国，七十年代末八十年代初得到迅速发展。
新奥法几乎成为在软弱破碎围岩地段修筑隧道的一种基本方法。
一、新奥法的基本原理?①隧道结构的主要承载是围岩。
②在隧道围岩支护过程中，一方面允许围岩有一定位置移动，进而产生受力区；另一方面，为避免围岩变形过大而产生严重松弛卸载，必须限制围岩位移的程度。
③为使围岩在开挖卸载后不失去原有的强度，开挖后需对围岩进行加固。
④初次支护主要作用是避免围岩严重松弛和卸载，需要围岩的承受自身重量，不是用来承担隧道围岩所失去的承载力。
⑤应适时的建造初次支护，在挖开围岩后间隔一定时间，使围岩发生形变进而形成承力保护区，起到较好的支撑性能。
⑥围岩自我稳定时间，一方面在建造过程中量测隧道周边的位移来评定；另一方面依靠对围岩地质条件的初步调查。
⑦通常可视其整体的结构效应为薄壳，是因为喷射混泥土本身的强度高和轻度变形的特点决定了它的可塑性和收缩的能力。
⑧在没有被腐蚀破坏的情况下，就可把初次支护看作承重结构的一部分。
⑨由于喷射混泥土具有结合围岩、填平洞壁不平整面等特点，因此喷射混泥土常作为初次支护，并且能使围岩不发生应力重分布以及使用钢筋网、锚杆和钢拱架。
⑩孔洞的施工方法决定了从开挖到封闭所需的时间。
隧道施工方法：矿山法（传统的矿山法和新奥法）、掘进机法、沉管法、顶进法、明挖法、盾构法等。
1.矿山法1.1矿山法：用于山岭隧道,因用于矿石开采而得名，它包括传统矿山法和新奥法。
多数情况下都需要采用钻眼爆破来进行开挖，又称为钻爆法。
有时将新奥法从矿山法中另立系统。
（将采用钻爆开挖加钢木构件支撑的施工方法称为“传统的矿山法”。
将采用钻爆开挖加锚喷支护的施工方法称为“新奥法”）1.2新奥法与传统的矿山法区别：传统的矿山法施工是把地层压力视作外力荷载，新奥法是把围岩和支护结构作为一个统一的受力体系，围岩是荷载的来源，又是支护结构体系的一部分，围岩和支护结构相互作用。
1.3新奥法施工的基本思想：充分利用围岩的自承能力和开挖面的空间约束作用，采用以锚杆和喷射混凝土为主要支护手段，及时对围岩进行加固，约束围岩的松弛和变形，并通过对围岩和支护结构的监控、量测来指导地下工程的设计与施工。
1.4新奥法的主要特点：a.充分保护围岩，减少对围岩的扰动。
因为岩体是隧道结构体系中的主要承载单元，所以在施工中必须充分保护围岩，尽量减少对它的扰动。
b.充分发挥围岩的自承能力。
c.尽快使支护结构闭合。
d.加强监测，根据监测数据指导施工。
1.5新奥法的基本原则:可扼要地概括为“少扰动、早喷锚、快封闭、勤量测”。
2.掘进机法2.1掘进机法：包括隧道掘进机法和盾构掘进机法，前者应用于岩石地层，后者主要应用于土质围岩，尤其适用于软土、流砂、淤泥等特殊地层。
掘进机施工法(TBM)是一种利用回转刀具开挖(同时破碎和掘进)隧道的机械装置。
此法修筑隧道的方法称掘进机法。
2.2优点：施工速度快，工期得以缩短，特别是在稳定的围岩中长距离施工时，此特征尤其明显。
无爆破围岩的损伤小，减轻支护的工作量。
振动、噪声小，对周围的居民和结构物的影响小。
因机械化施工，安全，作业人员少。
安全性和作业环境有了较大的改善。
2.3缺点：费和运输、组装、解体等的费用高，初期投资高，不用于短隧道。
1、新奥法：根据弹塑性理论，以岩力学为基础提出支护结构的支护参数，开挖后及时采用柔性支护，在尽量抑制围岩变形、积极发挥围岩自承能力的同时，依靠现场量测来指导隧道的设计和施工。
2、被动荷载：因结构变形压缩围岩而引起围岩的被动抵抗力，即弹性抗力。
它对结构起限制作用3、矿山法：因最早应用于矿石开采而得名，它包括传统方法和新奥法，由于在这种方法中，多数情况下都需要采用钻眼爆破进行开挖，故又称为钻爆法。
4、隧道结构的主体构造物：是为了保持岩体稳定和行车安全而修建的人工永久建筑物，一般指洞身和洞门构造物。
5、超前支护：隧道开挖前，先向围岩内打入钎、管、板等构件，用以预先支护围岩，防止坑道掘进时岩体发生坍塌。
6、复合式衬砌：以喷射混凝土，锚杆或钢拱支架的一种或几种组合作为初次支护对围岩进行加固，维护围岩稳定防止有害松动。
待初次支护的变形基本稳定后，现浇混凝土二次衬砌。
7、围岩压力：引起地下开挖空间周围岩体和支护变形或破坏的作用力。
包括由地应力引起的围岩应力以及围岩变形受阻而作用在支护结构上的作用力。
狭义上，是指围岩作用在支护结构上的压力。
在工程中一般研究狭义的围岩压力。
8、盾构施工法：盾构施工法是软土隧道掘进施工的一种有效方法。
盾构法主要应用于软土、流沙、淤泥等特殊地层。
盾构法隧道的基本原理是用一件有形的钢制组件，沿着隧道设计轴线开挖土体而向前推进。
9、侧墙效应：隧道边墙给驾驶员造成恐之冲撞的危险心理效应，因此，行车道两侧设置侧向宽度或余宽。
10、隧道限界：为保证隧道内各种交通的正常运行与安全，衬砌、通风管道等建筑物不侵入的界限。
11、超前小导管预注浆：沿开挖外轮廓线，以一定角度打入管壁带孔的小导管，并以一定压力向管内压注水泥或化学浆液的措施。
此法适用于自稳时间很短的砂层、砂卵（砾）石层等松散地层施工。
12、荷载—结构模型：以支护结构作为承载主体，围岩作为荷载同时考虑其对支护结构的变形约束作用的模型，即结构力学模型，又称荷载—结构模型。
新奥法与矿山法支护结构的区别新奥法和矿山法的支护结构，听起来就像是两个老朋友在讨论各自的工作。
这俩可都是矿山施工中必不可少的角色，虽然都在做支护，但风格和方法却是各有千秋。
新奥法，哎呀，听名字就感觉时髦，对吧？它可是一种新派的玩法，强调科学和技术。
想象一下，一群科学家在实验室里，拿着各种仪器研究着，最终把这些聪明的想法带到矿山里。
它主要是依靠对地质的精细分析，制定出一个精准的支护方案。
就像是给矿山穿上了量身定制的防护服，既美观又实用。
而矿山法则是一种比较传统的手法，简单粗暴，直接有效。
就像老祖宗传下来的智慧，靠经验和实战，没那么多花里胡哨的科技。
它主要是依靠对矿山环境的直接观察，往往一看就能判断出支护的需要。
比如说，矿工在矿里工作，看到哪个地方容易塌方，就赶紧加固。
没什么好犹豫的，直截了当，省时省力。
这种方法虽然传统，但在某些情况下，特别是小矿山，仍然是最靠谱的选择。
再说说支护的材料和结构吧，新奥法一般会用到现代化的材料，比如高强度的钢筋和先进的混凝土。
这些材料不但强度高，还轻便，施工起来也快。
就像穿上了新款的运动鞋，跑得又快又稳。
而矿山法常用的则是一些传统材料，比如砖石、木头等。
这些材料虽然简单，但经久耐用，像是我们小时候玩的积木，拼起来有种踏实感。
每种方法都有自己的道理，关键看用在什么地方。
接下来我们说说施工的过程，新奥法的施工过程就像是一场大型的演出，步骤多、要求高，需要很多人分工合作。
每一步都要精心设计，有点像是拍电影，要考虑各种因素才能确保效果。
而矿山法的施工过程就简单多了，通常都是干脆利落的方式，现场一片忙碌，矿工们各自负责，大家齐心协力，保证矿山的安全。
还有一点就是对环境的影响，新奥法在施工时，会特别注意环境保护，尽量减少对周围生态的破坏。
它会通过精细的技术手段，降低对土地和水源的影响，就像一个环保小卫士。
而矿山法虽然也讲究环保，但因为历史悠久，很多时候受制于技术限制，难免会造成一定的损伤。
地下工程施工提纲一、选择题（单选20％多选10％）第一章明挖法1、当基坑开挖深度超过7m时，就需要考虑设置支护结构。
2、钢板桩沉桩的布置方式一般有三种：插打式、屏风式及错列式。
3、插打式沉桩法是将钢板桩一根根地打入土中；屏风式沉桩法是将多根板桩插入土中一定深度，使桩机来回锤击，并使两端1-2根桩先打到要求深度再将中间部分的桩顺次打入；错列式沉桩法是先每隔一根桩进行打入，然后打击中间的桩。
4、深层搅拌桩的施工工艺称为“四搅两喷”，即四次搅拌、两次喷浆。
5、土钉是土钉墙支护结构中的主要受力构件，长度一般不超过12m。
6、护壁泥浆的主要作用：①护壁作用；②携渣作用；③冷却和润滑作用。
7、盖挖顺作法：开挖至基底后，自下而上，逐层修筑地下结构。
盖挖逆作法：与顺作法相反，从上往下依次开挖和构筑结构本体。
8、盖挖半逆作法和盖挖顺作法相似，也是在开挖地面、完成顶层板及恢复路面后，向下挖土至地下结构底板的设计标高，先浇筑底板，再依次向上逐层浇筑侧墙、楼板。
但与盖挖顺作法的主要区别在于，盖挖顺作法所形成的顶板是将来要拆除的临时性盖板，不是永久性结构的顶板；而盖挖半逆作法所形成的顶板就是地下结构的顶部结构。
第二章矿山法与新奥法1、新奥法的正确实施，应加强如下工作：（1）加强施工过程中的地质调查；（2）加强现场监控和量测；（3）加强施工设计修正。
2、长台阶法的上、下两个面相距较远，一段上台阶超前下台阶50m以上或大于5倍洞跨。
短台阶法的上、下两个断面相距较近，一般上台阶长度小于5倍但大于1~1.5倍洞跨。
超短台阶法的上台阶仅超前下台阶3~5m。
3、掏槽爆破技术，炮眼的种类有掏槽眼、辅助眼和周边眼。
4、掏槽方式：①锥形掏槽②楔形掏槽③单向掏槽④平行龟裂掏槽⑤角柱式掏槽⑥螺旋式掏槽5、超前地质预报可分为：①短距离预报。
0 - 15m，与施工同步进行，相当于临灾预报或防灾处理阶段。
②中距离预报。
15 - 50m，相当于成灾预报的短期预报。
隧道盾构法、矿山法、新奥法的区别隧道盾构法、矿山法和新奥法都是建筑施工中常见的方法，它们各自具有特点和适用范围。
本文将对这三种方法进行介绍，并对它们的区别进行详细解析。
一、隧道盾构法1. 定义隧道盾构法是一种利用盾构机进行施工的方法，通过盾构机在地下挖掘通道并同时支撑隧道围岩的技术。
它通常用于城市地铁、道路隧道等工程中。
2. 特点a. 盾构机具有自动化施工、减少人工成本、减少对地表影响等优点。
b. 适用于地质条件较差、需要大规模开挖的工程。
c. 施工过程对地表环境影响小，减少了噪音和空气污染。
3. 应用范围隧道盾构法广泛应用于城市地铁、水利隧洞、交通隧道等工程项目中。
二、矿山法1. 定义矿山法是一种利用矿山开采技术进行地下隧道开挖的方法，通过爆破、掘进等方式进行地下隧道建设。
2. 特点a. 矿山法的施工过程依赖于爆破工艺，需要大量的工程爆破技术。
b. 适用于地质条件复杂、需要大规模开采的地下工程。
c. 施工过程对地下环境和地表环境影响较大。
3. 应用范围矿山法主要应用于矿山开采、地下矿井、地下巷道等工程项目中。
三、新奥法1. 定义新奥法是一种利用先进的地下开挖技术进行隧道开挖的方法，通过液压挖掘机、硬岩掘进机等设备进行施工。
2. 特点a. 新奥法采用先进的机械设备，具有高效、精准、安全等优点。
b. 适用于地质条件较好、需要高精度开挖的地下工程。
c. 施工过程对地表环境影响小，减少了噪音和空气污染。
3. 应用范围新奥法主要应用于铁路隧道、高速公路隧道、水利隧洞等工程项目中。
四、区别分析1. 技术原理隧道盾构法依赖盾构机进行地下开挖，矿山法依赖爆破和掘进技术进行地下开挖，新奥法依赖先进的地下开挖设备进行地下开挖。
2. 适用范围隧道盾构法适用于地质条件较差、需要大规模开挖的工程。
矿山法适用于地质条件复杂、需要大规模开采的地下工程。
新奥法适用于地质条件较好、需要高精度开挖的地下工程。
3. 施工过程隧道盾构法施工过程对地表环境影响小，减少了噪音和空气污染。
