网络_机房建设方案一、项目背景随着信息技术的快速发展，网络已经成为现代社会生活和经济运行的重要基础设施。

网络机房是实施信息化建设、支持各种业务系统的核心基础设施，对于保障信息安全、提升网络服务能力具有重要意义。

二、建设目标1.提供高效稳定的网络服务：构建高速、低延迟、高可靠的网络基础设施，满足用户对于网络服务的持续需求。

2.保障信息安全：建设高标准的安全防护体系，确保网络机房的信息安全，防止外部攻击和内部泄密。

3.提升运维效率：建设智能化、集中化的设备管理系统，实现对机房设备的集中监控和远程管理，提高运维效率。

三、建设内容1.基础设施建设（1）建筑设计：选择适宜的场地，设计建筑结构，确保机房能够抵御自然灾害和不可预见的事故，保障设备的安全运行。

（2）供电系统：配置可靠的电力设备，包括备用电源、UPS电源、稳压器等，以确保机房设备24小时不间断供电。

（3）空调系统：选用冷却效率高、稳定性好的空调设备，确保机房的温湿度处于适宜的范围，保证设备的正常运行。

（4）消防系统：配备灭火设备，确保机房在火灾等危险事件发生时能够及时控制和疏散。

2.网络设备建设（1）网络拓扑设计：根据机房布局和业务需求，设计合理的网络拓扑结构，确保网络设备的高效连接和通信。

（2）交换机和路由器：选择高性能的交换机和路由器，支持高速数据交换和路由转发，保障网络的快速稳定运行。

（3）防火墙和安全设备：配置安全防护设备，包括防火墙、入侵检测系统等，保障网络的安全性和防护能力。

（4）带宽扩容：根据业务需求，适时增加带宽，确保网络的高速传输和稳定运行。

3.设备管理系统建设（1）设备监控系统：建设智能化的设备监控系统，实现对机房设备的实时监控和故障预警。

（2）远程管理系统：配置远程管理系统，实现对机房设备的远程管理和调试，提高运维效率。

（3）设备标识和管理：对机房设备进行标识和分类管理，建立设备档案，方便设备的维护和管理。

四、建设预算根据以上建设内容，制定详细的建设预算，包括建筑设计、设备采购、安装调试、设备管理系统建设等方面的费用。

运营商网络部单项工程建设流程单项工程建设有无线基站建设、传输管线建设、WLAN建设、中小型信息化项目建设等，具体如下：一．无线施工流程工程实施阶段是基站工程建设的重点，本流程主要面向建设管理人员描述工程的实施，以及如何更合理地安排施工任务，提高工程建设进度。

详细的施工细节由各施工单位负责，本流程不再赘述。

1.1宏站单点建设流程站点方案由网优人员牵头，召集谈点人员、无线设计人员、土建设计人员、传输设计人员共同前往现场确定方案，并向业主阐述建设方案（含美化天线类型、天线安装位置、引电位置、设备安装位置、线路路由等），如无异议，各方需在现场签字确认。

待合同签订后，进入施工环节。

中心塔基施工队活动房施工队土建施工队土建施工队空调施工队监控施工队传输专业负责网优厂家督导市区营销中心1.2宏站单点工程施工1）方案会审在站点施工前，市区营销中心需召集网优人员、设计人员、建设人员、维护单位对站点方案进行会审，确认站点的立项阶段、设备类型、配置，核实施工方案，安排施工队伍，明确施工物料，同时形成会议纪要，各方签字确认，并提交市公司工程部审核，待审核通过后，方可进入正式施工阶段。

无线和传输应同步进场施工。

由于基站工程建设分工较细，所涉及的施工单位较多，因此合理安排各专业施工队，做好施工衔接是加快工程建设进度的关键。

如站点需要进行电力申请，需在方案确认后进场的同时启动电力申请工作。

2）塔基施工A、将设计图纸发送给塔基、铁塔施工队和监理单位；B、通知铁塔厂家将铁塔的预埋件发送至塔基施工队；C、通知塔基施工队进场施工；D、通知监理做好质量把控和进度把控；E、塔基完成后，即可进入活动房工序。

3）铁塔安装A、塔基完成后，需根据塔基类型进行适当的养护，周期一般为10~20天；B、塔基养护期结束后，通知铁塔施工队安装铁塔；通知监理做好质量和进度把控；C、铁塔安装完毕后，通知设备施工队进行天馈线施工；4）天馈线施工A、安排美化天线施工；B、安排天馈线施工，包含：抱杆、天线、室外走线架等；5）活动房施工A、接到设计图纸后首先通知活动机房厂家实地确认并安排订货；B、实地确认后，可先进行活动房基础施工；C、活动房到货后进行房体和配件的安装；6）机房土建装修（含自建机房、租赁、活动房、H杆、室外）A、将设计图纸发送给土建施工队；B、安排机房土建施工，其中自建机房和H杆均有监理，需一并通知监理7）电力引接及接地A、利用业主提供电力资源的站点，应充分了解业主的市电引入容量和用电情况后再做接入B、机房土建装修和电力引接及接地可同步进行；8）空调安装A、待机房土建装修和电力完成后，安排空调安装；B、空调安装和主设备及配套设备安装可同时进行；9）主设备及配套设备安装A、申请主设备和配套设备（具体流程：详见《主设备及配套设备申请流程》）；B、安排主设备和配套设备安装；C、主设备及配套设备和空调安装可同时进行；D、视站点总体施工进度，应在预计开通前10天向网优申请站点传输ET端口；E、设备安装完毕后，安排传输线路队进行熔接。

机房装修改造中常见问题及解决方案1 概述在电信重组的背景下，中国移动正在逐步构建全业务运营模式下的城域传送网。

城域传送网汇聚节点机房（简称机房）一般位于城区且数量众多。

在趋于成熟完善的城区内自建机房的难度大、选址困难、建设周期长，因此机房多采用长期租用的方式。

租用机房的情况复杂多样、建筑功能各异（住宅、办公楼、厂房、车库等），为了提供安全、高品质的机房环境，需对租用机房进行装修改造，并妥善处理工程中遇到的各种问题。

2 机房的土建选址要求机房除了满足面积、净高、荷载等方面的工艺要求外，土建选址时还应考虑多种因素，见表1。

在工程建设中，经常遇到人防区域能否租用的问题。

由于在城区内选址非常困难，而人防区域一般位于地下，形状规则、面积较大且多为空置，很容易被选址者看中，但一般不建议在人防区域内建设机房，具体原因详见表2。

3 装修改造中常见问题及解决3.1 光缆接入机房机房为光缆端站，传输专业要求每个节点有不少于6孔（3梅+3波）接入机房。

机房馈线窗一般可在非承重外墙上成孔，城区内较为普遍的地埋光缆进入地下机房时则需在基础或剪力墙等混凝土承重结构上成孔，如机房位于地下二层时还需在楼板上成孔。

在建筑物的结构设计中，承重结构上的孔洞要求预留，且四周配有加强筋，因此租用机房承重结构上的成孔及加固处理就应慎重对待。

在基础、剪力墙等结构上可采用水钻成孔的方式（如图1所示）：6个圆孔排列成两排，孔径100 mm（穿放直径80 mm的钢管），孔边距100 mm。

这种成孔方式施工难度小、精度高、对结构损伤小、无需修补。

虽然目前市场上混凝土结构上水钻成孔的孔径为100～300 mm，但根据通信工程的需要，并考虑尽可能小的损伤，建议孔径以100 mm为宜，且最多不超过9孔。

在楼板上成孔时建议在板角开凿300 mm×400 mm的方孔（如图2所示），孔洞四周采用粘钢或碳纤维的加固处理方式。

之所以在板角成孔，是因为这个位置成孔引起的应力集中最轻微，对楼板的破坏程度最小。

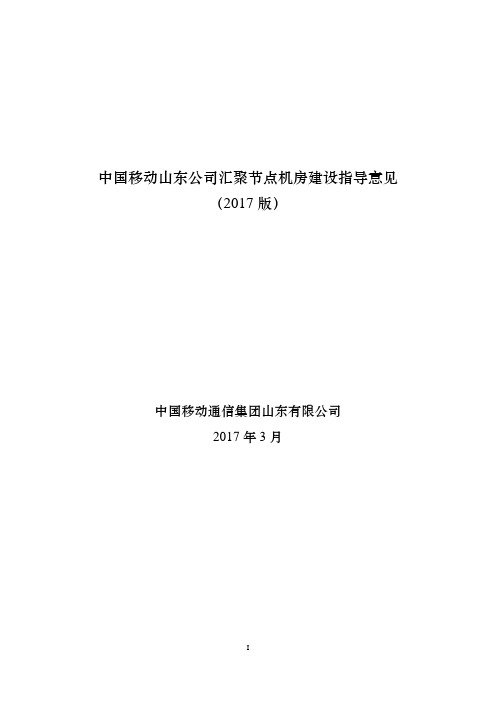

中国移动山东公司汇聚节点机房建设指导意见（2017版）中国移动通信集团山东有限公司2017年3月目录1概述 (3)2总体原则 (3)3建设目标 (3)4机房定位及分类 (3)4.1骨干汇聚节点机房 (4)4.2普通汇聚节点机房 (4)5汇聚节点机房部署原则 (5)5.1汇聚节点机房布局要求 (5)5.1.1骨干汇聚节点机房 (5)5.1.2普通汇聚节点机房 (5)5.2机房建设方式 (5)5.3机房建设标准 (5)5.3.1骨干汇聚节点机房建设标准 (5)5.3.2普通汇聚节点机房建设标准 (6)5.4汇聚节点机房位置选取及环境要求 (7)5.5自建汇聚节点机房土建建设原则 (8)5.6购置或租用汇聚节点机房选取原则 (9)6汇聚节点机房配套建设要求 (9)6.1机房面积要求 (9)6.2机房平面布置及缆线布放 (10)6.3进出局管道 (10)6.4电源专业配套要求 (10)6.4.1市电引入 (10)6.4.2开关电源 (11)6.4.3蓄电池 (11)6.4.4油机接口 (11)6.4.5空调专业要求 (12)6.5防雷与接地要求 (12)6.5.1防雷要求 (12)6.5.2接地要求 (12)7汇聚节点机房其他建设要求 (12)7.1建筑设计要求 (12)7.2机房内装修要求 (13)7.3机房建筑设计防火要求 (13)7.4承重要求 (14)8说明 (14)9附件 (14)9.1机房面积测算 (14)9.2自建汇聚节点机房建筑模型 (16)9.3购置机房价格标准测 (18)9.4自建机房造价参考标准 (19)1概述随着C-RAN集中化部署的演进趋势、CDN内容源将逐步下放以及物联网的商业化运营，这些新需求对传送网汇聚层的规划建设提出了更高的需求，相应的汇聚节点机房的建设形式、建设原则也出现了新的变化。

为了适应新的发展形势和建设要求，进一步完善网络结构，山东公司汇聚节点机房建设应立足长远，根据新的需求变化及时调整汇聚节点机房建设标准，以更好满足山东公司未来长远发展需求。

2017/11/DTPT——————————收稿日期：2017-10-110前言2013年初，中国联通战略性地提出了本地基础网络架构布局规划，旨在分层分区的建设基础传输网络，提升网络的健壮性、稳定性，其总体思路可简单概括为“划分汇聚区、综合业务接入区，以稳定的汇聚节点、综合业务接入点为基础，建设垂直分层、水平分区的面向综合业务的基础光缆网”。

本地基础网络架构是中国联通在基础网络建设上的重大战略决策，也是中国联通各项业务健康发展的基石。

通过2014—20163年的建设，全国新增汇聚机房数量超过1300个，建成率、自有率得到了大幅提升，多数省分基础架构节点实现了稳定，但仍有部分省分汇聚机房缺口较大，离目标网仍有一定差距。

本文通过分析近3年建设的汇聚机房，总结机房建设经验，分析机房建设过程中遇到的问题，提出了汇聚机房建设建议，为基础架构推进较慢的省分提供机房建设参考。

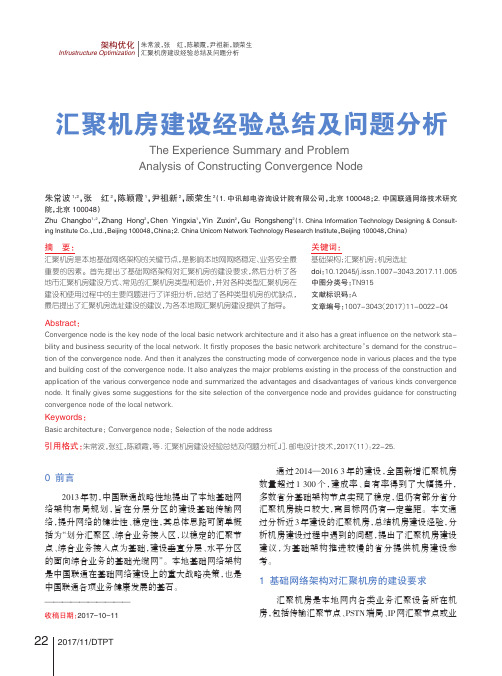

1基础网络架构对汇聚机房的建设要求汇聚机房是本地网内各类业务汇聚设备所在机房，包括传输汇聚节点、PSTN 端局、IP 网汇聚节点或业汇聚机房建设经验总结及问题分析关键词：基础架构；汇聚机房；机房选址doi ：10.12045/j.issn.1007-3043.2017.11.005中图分类号：TN915文献标识码：A文章编号：1007-3043（2017）11-0022-04摘要：汇聚机房是本地基础网络架构的关键节点，是影响本地网网络稳定、业务安全最重要的因素。

首先提出了基础网络架构对汇聚机房的建设要求，然后分析了各地市汇聚机房建设方式、常见的汇聚机房类型和造价，并对各种类型汇聚机房在建设和使用过程中的主要问题进行了详细分析，总结了各种类型机房的优缺点，最后提出了汇聚机房选址建设的建议，为各本地网汇聚机房建设提供了指导。

Abstract ：Convergence node is the key node of the local basic network architecture and it also has a great influence on the network sta-bility and business security of the local network.It firstly proposes the basic network architecture’s demand for the construc-tion of the convergence node.And then it analyzes the constructing mode of convergence node in various places and the type and building cost of the convergence node.It also analyzes the major problems existing in the process of the construction and application of the various convergence node and summarized the advantages and disadvantages of various kinds convergence node.It finally gives some suggestions for the site selection of the convergence node and provides guidance for constructing convergence node of the local network.Keywords ：Basic architecture；Convergence node；Selection of the node address朱常波1，2，张红2，陈颖霞1，尹祖新2，顾荣生2（1.中讯邮电咨询设计院有限公司，北京100048；2.中国联通网络技术研究院，北京100048）Zhu Changbo 1，2，Zhang Hong 2，Chen Yingxia 1，Yin Zuxin 2，Gu Rongsheng 2（1.China Information Technology Designing &Consult⁃ing Institute Co.，Ltd.，Beijing 100048，China ；2.China Unicom Network Technology Research Institute ，Beijing 100048，China ）The Experience Summary and Problem Analysis of Constructing Convergence Node引用格式：朱常波，张红，陈颖霞，等.汇聚机房建设经验总结及问题分析［J］.邮电设计技术，2017（11）：22-25.22务控制层（BRAS/SR）等设备。

中国移动山东公司汇聚节点机房建设指导意见（2017版）中国移动通信集团山东有限公司2017年3月目录1概述 (3)2总体原则 (3)3建设目标 (3)4机房定位及分类 (3)4.1骨干汇聚节点机房 (4)4.2普通汇聚节点机房 (4)5汇聚节点机房部署原则 (5)5.1汇聚节点机房布局要求 (5)5.1.1骨干汇聚节点机房 (5)5.1.2普通汇聚节点机房 (5)5.2机房建设方式 (5)5.3机房建设标准 (5)5.3.1骨干汇聚节点机房建设标准 (5)5.3.2普通汇聚节点机房建设标准 (6)5.4汇聚节点机房位置选取及环境要求 (7)5.5自建汇聚节点机房土建建设原则 (8)5.6购置或租用汇聚节点机房选取原则 (9)6汇聚节点机房配套建设要求 (9)6.1机房面积要求 (9)6.2机房平面布置及缆线布放 (10)6.3进出局管道 (10)6.4电源专业配套要求 (10)6.4.1市电引入 (10)6.4.2开关电源 (11)6.4.3蓄电池 (11)6.4.4油机接口 (11)6.4.5空调专业要求 (12)6.5防雷与接地要求 (12)6.5.1防雷要求 (12)6.5.2接地要求 (12)7汇聚节点机房其他建设要求 (12)7.1建筑设计要求 (12)7.2机房内装修要求 (13)7.3机房建筑设计防火要求 (13)7.4承重要求 (14)8说明 (14)9附件 (14)9.1机房面积测算 (14)9.2自建汇聚节点机房建筑模型 (16)9.3购置机房价格标准测 (18)9.4自建机房造价参考标准 (19)1概述随着C-RAN集中化部署的演进趋势、CDN内容源将逐步下放以及物联网的商业化运营，这些新需求对传送网汇聚层的规划建设提出了更高的需求，相应的汇聚节点机房的建设形式、建设原则也出现了新的变化。

为了适应新的发展形势和建设要求，进一步完善网络结构，山东公司汇聚节点机房建设应立足长远，根据新的需求变化及时调整汇聚节点机房建设标准，以更好满足山东公司未来长远发展需求。

程序员之家‖53‖移动运营商全业务机房建设原则及选点策略探究◆李泽彪　徐敏智2008年开始通信产业迎来了第二次重大变革，中国移动开始成为全业务运营商，从原来的基础业务层面较为单一的局面，完成了从“移动通信专家”到“移动信息专家”的华丽转身，在激烈的市场竞争中获得了长效发展。

从中国移动业务方向的转变中可以看出，全业务竞争正逐渐加剧，然而实施全业务运营的过程中，各大运营商都面临着机房空间资源紧张的局面，这种情况下对于移动运营商来说，积极总结全业务机房建设原则及选点策略显得非常重要。

1　衡量标准与目标效果的建立我国幅员辽阔，各地区情况差异较大，这种情况下全业务机房建设也应该摆脱原来的条条框框，在不同领域中将“购、租、建”结合起来，注意所选点应充分满足长期稳定、安全便利、正常使用等条件。

1.1　“长期稳定”所谓长期稳定，主要是以下几方面含义：首先，具有自由的房屋产权，或者有超过10年的长租合约，不容易被逼迁；其次，周围的环境非常成熟，不会出现政府大面积拆迁的情况，也不会受到其他方式圈地的影响；第三，市政绿化工程、道路扩建工程等都不会影响机房；第四，选择不引人注意的地方，不容易出现误解，不会引发民事性纠纷。

1.2　“安全”所谓安全，主要体现为以下几方面要点，首先，环境安全，主要是当地的社会环境、自然环境因素不会影响机房内各通信设备的正常运行，比方说，应该尽量避开低洼易积水、电磁干扰等地区；其次，使用安全，比方说，不会出现经常断电的问题，有良好的物业管理，不容易被盗；第三，机房工艺要求较高，可以保证安全生产的实现。

例如，板楼承重能力必须达到要求，同时还要具备进出局双路由条件，有良好接地系统，这样才能使组网不同物理路由进出得到实现。

1.3　“便利”所谓便利，主要是指物理位置上合适，常规施工、平时维护等可以方便的进行，例如，楼层选择应充分保证线缆进出方便，同时还要考虑到维护人员进出方便等。

1.4　“正常使用”所谓正常使用是指必须具备电源系统，具备可以满足5年以内常规工程新建、扩容等方面的要求，比方说，通常情况下汇聚机房的大小应该控制在40~100㎡之间。

**移动全业务城域传送网建设指导意见（试行）为贯彻“无线+基站光缆延伸+IP+IMS”的全业务网络发展策略，大力加快建设面向全业务的基础网络设施，提高全业务竞争能力，满足现阶段各类业务需求，适应网络未来演进，公司总部制定了现阶段中国移动全业务城域传送网建设指导意见。

本指导意见适用于城域光缆网络、分组化城域传送网和有线接入网PON（无源光网络）网络建设。

一、总体原则（一）全业务城域传送网建设应面向需求，保证效益，统筹战略性资源储备与效益的关系，做好收入预测和投资回报分析。

充分利用自有资源，广泛挖掘社会资源，针对有较明确需求的各类客户开展全业务城域传送网建设。

（二）充分发挥中国移动基站广覆盖的优势，有效利用现有城域传送网、基站等资源，按照“整体规划、分段建设、分步实施”的原则，紧密围绕基站开展光缆网络建设，延伸基站光缆，按需分阶段逐步开展基站延伸至用户侧的接入光缆建设。

重要集团客户、新建高档住宅小区客户以光缆接入为主，普通集团客户、高档住宅小区客户采用无线、有线相结合方式接入。

（三）继续按照“租、购、建相结合，以租为主”的原则开展管线资源建设，完善城域光缆网络。

充分利用其他电信运营商和社会资源，优先利用铁通公司资源，借助“共建共享”契机，积极获取城市核心区域稀缺管线资源。

合理规划，积极获取汇聚节点局房资源。

（四）发挥后发优势，积极推进全业务城域传送网IP化，采用分组化城域传送设备，替代基于TDM的SDH/MSTP设备。

原则上新建城域传送网应采用PTN（分组传送网技术）、IP RAN（IP化无线接入网解决方案）设备；综合成本、利旧现网资源等因素，原则上仅当现有系统新增少量站点或扩容少量TDM电路时，可通过插板扩容等方式少量采用SDH/MSTP设备。

（五）基站、重要集团客户主要采用分组化城域传送网技术接入，普通集团客户、家庭客户的有线接入主要采用PON技术接入，营业厅各类业务可根据需要采用分组化城域传送技术或PON技术接入。

成果上报申请书汇聚机房光缆建设新思路背景情况：为了应对市场竞争，做好网络建设工作，全面分析当前形势，结合湖北移动现状，本着保持优势，坚持有特色、差异化、扬长避短的思路, 秉承“科学规划、严格管理、量入为出、投资长远”的指导思想，各地市按照汇聚机房、主干接入光缆、分纤点、末端接入光缆的顺序，采取“一次规划、分段建设、分步实施”的建设原则展开建设，在保障建设重点和投资效益的前提下，有节奏地开展汇聚机房的储备，确保长远发展和竞争力的提升成为重中之重，考虑到汇聚机房在整个光缆网结构的布局中至关重要的作用，如何能有效利用汇聚机房实现业务接入成为摆在全业务建设面前的一个问题；在汇聚机房资源紧张情况下，如何利用有限的资源实现业务的接入成为全业务研究的主要方向。

技术方案：1、汇聚机房的定位和作用汇聚机房在网络中起承上启下的作用，负责将本地业务节点连接到骨干节点，通过物理及逻辑网络将业务汇聚、疏导到相应的业务收容节点。

一般情况下，密集城区一个汇聚机房覆盖的区域面积宜为2～5平方公里，一般城区宜为5～10平方公里，城市郊区宜为10～20平方公里。

汇聚机房应汇聚一定数量的基站及综合业务接入点。

一个汇聚机房终期汇聚的基站数量宜为30～50个（采用双汇聚机房接入方式时，汇聚基站的数量宜为50～80个），开发区、城郊可适当放宽，但不宜少于20个。

同时，一个汇聚机房收容的综合业务接入点的数量宜为10～20个。

规模较大的住宅小区，其潜在用户可就近由条件较好的基站或综合业务点收容，不宜单独设置汇聚机房。

汇聚机房的建设、选取可采取统一规划、分步实施的方式，对于需求较为迫切的区域，可先期建设、投入使用汇聚机房，对于现有基站及客户接入业务数量较小，而未来需求较大的区域，可先规划、选择好汇聚机房数量及位置，储备站房、管道等物理资源。

当汇聚机房覆盖区域内收容的基站及综合业务接入点超过一定数量时，可根据规划进行区域拆分，逐步启用前期储备的汇聚机房。
