机房UPS配置技术要求一、确定负载类型和功率因数在为机房配置UPS之前，首先需要确定机房的负载类型和功率因数。
这有助于选择合适的UPS容量和数量，确保系统正常运行。
常见的负载类型包括线性负载、非线性负载和冲击性负载。
在选择UPS时，应考虑负载的特性，以确保UPS能够满足机房的需求。
二、确定UPS的容量和数量根据机房的面积、空调、照明以及其他相关因素，确定UPS 的容量和数量。
在选择UPS容量时，应考虑冗余和扩展空间，以便未来增加设备时仍能满足需求。
对于大型机房，可能需要使用多台UPS并联运行，以确保系统的稳定性和可靠性。
三、选择UPS的型号和品牌选择信誉良好的UPS品牌和型号，同时考虑预算和实用性。
在选择品牌时，应考虑其技术实力、产品质量、售后服务等因素。
此外，还需要考虑UPS的能效、噪音、散热性能等参数。
四、配置UPS的输入输出参数设置UPS的输入输出参数，包括输入电压、频率和输出电压、频率等。
这些参数应与机房的电源系统和设备相匹配，以确保系统的稳定性和可靠性。
此外，还需要考虑UPS的输入功率因数校正（PFC）功能，以降低谐波电流对电网的影响。
五、配置UPS的电池组根据实际情况，配置UPS的电池组，包括电池的类型、数量和寿命。
电池的类型应与UPS的要求相匹配，同时考虑电池的充电速度、容量和寿命等因素。
在配置电池组时，应考虑冗余和扩展空间，以便未来增加电池时仍能满足需求。
六、配置UPS的监控和管理系统建立UPS的监控和管理系统，确保设备的正常运行和故障及时发现。
监控系统应能够实时监测UPS的运行状态、电量使用情况、电池状态等信息，并具备报警功能。
同时，管理系统应具备远程监控和管理的功能，以便于管理员对UPS进行远程操作和维护。
七、确保UPS与现有设备的兼容性在选择UPS时，应确保其与现有设备具有良好的兼容性，避免不必要的问题。
例如，如果机房已有特定的电源插座和电缆规格，应选择与之兼容的UPS型号和规格。
1.1机房UPS及配电系统本方案依据《供配电系统设计规范》（GB50052-95）要求，把机房设备用电作为重点考虑。
供配电系统包括线路分配、开关柜、UPS电源、普通插座和专用插座的布设，以及空调、门禁、视频监控照明等辅助设备的配电系统。
所有设备采用双回路供电，每个机柜均设计两路独立回路。
1.1.1功能要求考虑到E地块供电的可靠性，机房供配电系统采用市电供电和UPS相结合的供电方式；按照机房工程的求的设备量计算整个机房的市电用电量，由电气施工方提供2路独立回路至机房配电柜，我方负责机房配电柜配出部分，所有机房内设备用电经过机房市电和UPS配电柜之后由机房内部独立控制；市电配电柜动力用电（机房空调、照明、新风等需与消防联动的用电设备）总开关安装分励脱扣装置，接收消防控制器的低压信号，在消防报警之后切断动力用电总开关，达到消防的要求；机房内安装UPS电源，电池容量配备满载120分钟后备电池；机房内提供市电和UPS电，机柜均单独回路供电；消防系统由UPS供电；1.1.2设计要点配电柜充分考虑市电及UPS的用电负载,及20%-25%的冗余。
配电柜主电缆由楼层配电柜引入，动力开关与消防联动。
计算机插座回路采用ZR-BVR3*2.5电源线。
机房内采用两路市电提供UPS电源，经ATS全自动切换开关，可以做到不断电的情况下自动切换，UPS提供两路16A的电源至机柜下方的接线箱，再连接至机柜内的PDU电源模块。
电源插座全部采用专业PDU。
配电柜内开关均选用施奈德断路器。
UPS输出电源和市电做旁通备份，在UPS全部发生故障的情况下，可通过专业的手动切换开关来完成电源的切换，这种专业切换开关通过机械联动机构，避免市电和UPS电源同时合闸，因频率不同步而造成的险情。
机房内考虑空调电源、门禁电源和及其它设备电源。
在适当区域布置适量的市电电源点，提供维修及保洁等使用。
配电柜配备专业的电量仪，带电流、电压指示。
强弱电桥架分开无交叉，桥架管线的通道进出口做到密封、防水、防鼠要求。
UPS供电系统在机房的应用摘要：本文将对UPS的类型以及功能进行详细分析，对其在机房的应用也将展开全面阐述，希望该理论能够为相关人员有所帮助。
1关于UPS的概述1.1UPS的类型分析不间断电源（UPS）的类型具有多样性。
如在线式、后备式、在线互动式、冗余式、并联冗余以及分布冗余式。
下面我们将针对在线式和后备式以及在线互动等类型进行详细分析。
首先是在线型的UPS，它的工作方式具有多样性，除正常形式外，还具有蓄电池模式和旁路模式。
针对其不同的工作方式特点，人们研究出了不同的应用方式[1]。
如旁路方式，它在不间断电源超载或者执行手动以及自动的旁路命令的时候，会采用转换开关的方式把当前的逆变输出转变为旁路输出。
在转换过程中产生的时间消耗上，它会尽可能的保障负载工作的正常运转。
其次就是不间断电源的后备式类型，它的工作原理是在逆变器发生供电中断的情况下，或者电压不够的情况下向负载供电。
当电压恢复正常或者供电正常时就会结束供电。
在正常情况下，也就是逆变器备用状态下，该类型的不间断电源是不会进行工作的。
它的工作方式是在供电发生中断的情况下，蓄电池通过逆变器，将电流变换为交流电，然后再通过逆滤波器来为负载进行供电。
最后是在线互动的不间断电源类型，它是处于以上两种类型之间的一种电源供给方式，其工作效率和供电质量也介于以上两种供电类型之间。
1.2UPS的功能分析以上已经提到UPS类型不同，其功能方面也有所不同。
如在在线式的UPS应用上面，它的应用原理是不管市电是否处于正常状态或者故障状态，它的电源输出都需要经过逆变器才能够成功应用。
在市电供电的瞬间UPS不会发生间断，且这一类型的输入EMI滤波器和输出滤波器以及市场交流电通过整流滤波器可以将电流转化为直流电。
然后逆变器就会变成其之前的交流电的类型。
后备式的不间断电源的应用在供电正常的情况下不会被启动，只有在供电发生中断或电压过低时才会被使用。
继电器是它转换电流的开关，在执行这种UPS时，需要一定的动作时间，且与在线式的UPS相比，其输出的电压稳定性相对较低[2]。
商务楼项目机房UPS配电系统施工方案1.机房供电系统建设技术方案1.1.概述1.1.1.工程内容本项目电气系统的建设包括UPS及电池系统的安装、配电柜的安装、电缆梯的安装、母线槽的安装、电缆的敷设和端接，以及机房接地系统的安装。
本项目安装UPS及电池系统主要包括：安装在一层和地下夹层的UPS系统1-4，共16台500KVA UPS和3264节1200AH2V免维护阀控式铅酸蓄电池；安装在 8 楼和 9 楼的 UPS 系统 5-7 和测试 UPS 系统 1 共有 15 节 500KVA UPS 和 3060 节 1200AH 2V 免维护 VRLA 电池。
本项目配电柜安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜的安装（共31套）。
其中UPS 输入、输出配电柜均为连机柜：1-7台UPS输入配电柜连9柜，输出柜连6柜；测试UPS系统1个输入配电柜为11个柜子相连，输出柜子由7个柜子相连。
连体机柜在安装时均采用铜排连接，对机柜的安装精度要求较高。
精密配电柜本身就是精密设备，设备自带隔离变压器，柜体质量比较大，安装技术要求比较高。
电池开关柜不仅有直流开关，一些UPS设备还需要在开关柜内安装电池采样控制模块，这需要UPS厂商和电池厂商密切配合。
本项目的电缆桥架和电缆架铺设主要包括UPS输入输出电缆和电缆桥架安装到各精密配电柜上部端口，以及连接空调设备（室内）的电缆桥架。
和室外机）从机房配电柜。
本项目母线槽安装主要包括安装一共38条母线槽，从底层配电室到1、8、9层UPS输入柜（UPS系统8、测试UPS系统2只安装到对应的UPS楼层配电室。
本项目接地系统包括地下夹层、1-10层和13层接地系统的安装。
1.1.2.工程特点本项目工程量大，安装技术要求高，合作设备厂家多，工期要求短，安装位置紧张。
因此，必须协调合理安排施工界面。
为此，我们将 UPS 系统 1、2、3、4 划分为一个工段，即地下夹层 1-5 楼、6 层的所有配电系统在一个工段，共16台UPS，3264节电池，104台UPS输入输出配电柜，64台精密配电柜，16台电池开关柜； UPS 系统 5、6、7 和测试 UPS 系统 1 分为另一个工段，即 6-10 6 楼和 13 楼的所有配电柜都在一个工段。
机房布置及UPS部分详述1 前言电脑机房作为企业内部管理的核心部门，管理整个厂区最关键的网络设备和应用数据，它负责着企业的信息、数据通讯。
其地位可以说是重中之重。
我公司作为专业的系统集成商，已在这方面积累了丰富的经验。
愿我们提出的解决方案能给贵公司带来最高效、安全的工作环境。
2 总配电办公楼设总配电柜。
总配电柜应安装双翻闸刀，为电网供电或备用供电切换总开关作为投/切总电源之用。
闸刀和总开关根据实际负荷选用。
预留外连发电机或发电车的连接。
争取多路供电，并且供电容量有保障。
总配电柜各分路开关分别控制照明、空调、插座、电脑等，其容量根据各路负荷选定,合理地布设各配电箱、线路、以及各种照明开关插座。
屋内布线应使电能传送安全可靠，布置合理。
导线截面积应能满足负荷电流和机械强度，导线的绝缘应符合线路安装和敷设环境（参照电工手册）导线敷设时，应垂直或水平敷放，穿过楼板时，应设钢管保护。
室内电气管线和配电设备与各种管道设备应保持最小规定距离。
配线时应尽量减少导线接头，在穿管导线和槽板配线中间不允许有接头如果供电系统供电过低、过高或不稳（单相电压高于185V，底于240V），应安装稳压电源，选用三相大功率自动补偿式稳源，功率按招实际负荷×1.43计算，一般不小于100KV A。
接地系统是安全用电的重要保护措施，应符合技术要求实施：接地电阻为：工作接地电阻为4欧姆，保护接地电阻4～10欧姆，重复接地电阻不大于10欧姆。
接零单位和接地单位要分清，设备不允许接地和接零混用。
接零系统中，零线必须重复接地，并防止零线断线。
接地线不能少于二根，其中一根为自然接地，另为人工接地。
2.1 机房配电服务器、网络设备建议配双路电源，分别接在两个UPS上。
UPS通配线间供电由总配电柜直接接入，在机房设配电箱一个，根据不同供电性质分配至网络设备、照明、空调、UPS。
计算机房电源容量不小于20KV，为三相四线制进线，而整个机房计算机UPS容量为10KV以上，延时6～8小时,考虑充足的供电保障。
机房供配电及不间断电源系统工程1、要求概述该系统主要包括：市电及UPS供配电系统；设备供电插座，辅助维修电源插座；市电照明、UPS应急照明；及机房配电管线的敷设。
机房供配电引大楼2路市电或者1路市电加1路柴油发电机组输出电路至配电一体柜。
配电一体柜输出给市电设备及UPS系统，再向各系统设备供电。
机房内用电系统根据负荷性质分为系统设备负荷和辅助设备负荷，网络设备、环境监控、应急照明等系统设备从UPS取电，精密空调、普通照明、新风、维修电源等辅助设备直接从配电一体柜取电。
2、技术参数要求2.1电缆入户工程由大楼市电配电房或者柴油发电机房各引入1路三相五线制电缆（规格≥YJV-4*50+1*35，视机房配电设计而定）至机房综合配电柜，为机房的用电设备供电。
2.2配电系统本项目共需配置综合配电一体柜2个，智能列头柜2个，具体要求如下：2.3综合配电柜要求：机房配电一体柜根据用途设计，各路供电要准确、可靠。
不同性质的供电对象不宜放在一个箱内控制。
配电一体柜要留有备用电路，作为机房设备扩充时用电。
●基本要求：配电柜主要电气元器件产品应符合国家强制性认证要求，并提供有效的3C认证证书和试验报告。
●配电柜要求：（1）配电柜体采用知名品牌，采用冷轧钢板，框架及内层隔板均采用镀锌板，厚度标准为2.0mm，且组装牢固；柜体的前、后门为网孔通风散热，柜体正面柜门应安装钢质隔板。
（2）各类配电柜的进出线方式符合现行国家标准、技术标准和规范。
（3）柜体防护等级至少IP20。
（4）能够正面维护或背面维护。
（5）配置防雷器,具有防雷器故障报警功能，并可集成到动环监控系统。
（6）元件部分选用国际知名品牌，符合IEC 60947国际标准和GB14048国家标准；配电柜内部一次元器件的品牌必须统一，除特殊说明外，1000A以上电流等级采用框架断路器，1000A及以下采用塑壳断路器，配电柜63A 及以下断路器全部采用微型断路器，63A以上（及主要设备）断路器采用塑壳断路器。
一个现代化的机房，除了严格按照有关标准进行设计施工，确保安全可靠、美观舒适以外，还应充分体现现代科技所带来的创新和智能化，随着建筑智能化的深入发展，智能大厦不断涌现，整体机房作为智能大厦的神经中枢，为信息传递提供核心保障，整体机房在智能作用越来越重要。
1整体机房作为智能楼宇的重要组成部分，主要包括如下几个子系统：机房装修、UPS 不间断电源系统、配电系统、门禁系统、综合布线系统、防雷接地系统、消防报警及气体消防系统、空调新排风系统、监控系统、屏蔽系统、KVM 系统。
整体机房设计具有如下特性：实用性、先进性、安全可靠性、灵活性、可扩展性、标准化、经济性、可管理性。
先进工理念可以打造出技术领先的整体机房解决方案，从而为信息系统正常运行提供可靠保障。
21、机房装修机房装修是整个机房的基础，它主要起着功能区划分的作用，不仅包括一般机房装修所需要的铺抗静电地板、安装微孔回风吊顶，还包括为放置机架、设备等的预留空间等。
主要包括：（1）空间设计：要求做到安全可靠，功能区明确，分布合理，使用方便。
（2）建筑装潢：防水防潮防霉，洁净美观。
32、UPS 不间断电源系统UPS（Uninterruptible Power System ），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。
主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过大和电压太低都提供保护。
43、配电系统主要对设备进行供电、包含UPS主机、空调制冷系统、照明、维修插座等，以及其他部分。
是信息机房重要组成部分。
将电力系统中从降压配电变电站（高压配电变电站）出口到用户端的这一段系统称为配电系统。
机房及UPS系统方案则需进行防火、隔热等处理。
1.2.2机柜安装机柜是机房内最重要的设备之一，机柜的安装和布局直接影响到整个机房的使用效果。
在机柜安装方面，需要注意以下几点：A.机柜的安装位置应考虑到通风、散热和维护保养的便捷性。
B.机柜的布局应合理，不要堆放过多的设备，以免影响通风和散热效果。
C.机柜和地面的距离应适当，以便于维护保养和清洁。
D.机柜内的设备应按照规定的安装要求进行安装，避免乱拉乱接线缆，以免影响设备的正常运行。
E.机柜的接地应符合相关标准，以保证设备的安全运行。
F.机柜的安装应符合相关的规范和标准，以确保机柜的稳定和安全。
1.2.3UPS电源系统UPS电源系统是机房中必不可少的设备之一，它能够为各种设备提供稳定的电源保障，防止因电力波动或停电等原因造成的设备损坏。
在UPS电源系统的安装和使用方面，需要注意以下几点：A.UPS电源系统的选型应根据实际需要进行，以保证其能够为机房内的设备提供足够的电源保障。
B.UPS电源系统的安装应符合相关的规范和标准，以确保其稳定和安全。
C.UPS电源系统的维护保养应按照要求进行，定期检查电池组的状态和容量，及时更换损坏的电池，以保证其正常运行。
D.UPS电源系统应设置相应的告警系统，以便及时发现和处理故障情况。
XXX电源系统的接地应符合相关标准，以保证设备的安全运行。
1.2.4机房空调系统机房空调系统是机房中必不可少的设备之一，它能够为机房提供稳定的温度和湿度环境，保证设备的正常运行。
在机房空调系统的安装和使用方面，需要注意以下几点：A.机房空调系统的选型应根据实际需要进行，以保证其能够为机房提供足够的冷却和除湿能力。
B.机房空调系统的安装应符合相关的规范和标准，以确保其稳定和安全。
C.机房空调系统的维护保养应按照要求进行，定期清洁过滤器和换热器，及时更换损坏的部件，以保证其正常运行。
D.机房空调系统应设置相应的告警系统，以便及时发现和处理故障情况。
机房设备对UPS的要求
中心机房对UPS的要求如下:
①当市电正常时,UPS应能自动开机。
②UPS应具有软启动性能。
③UPS应该具备在市也不稳定或负载变化比较大的条件下正常运行的能力(不停电输出纯净的电压)。
④UPS的“平均无故障时间”(MIBF)应该大于或等于10000h。
⑤具有良好的自诊断、用户界面、通信功能。
⑥UPS机内静态旁路模块电路以及机外热备份机均应可靠,自动切换。
⑦具备外电警功能:当市电中断或超出规定范围(10%~-15%)时,能自动发出报警信号。
⑧外电停电后可继续工作一定时间(依系统需要而定)。
UPS技术要求
电池技术要求。

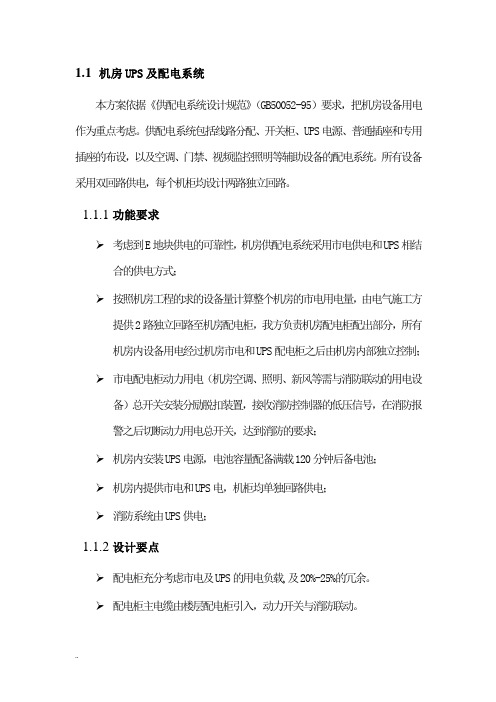

1.1机房UPS及配电系统本方案依据《供配电系统设计规范》（GB50052-95）要求，把机房设备用电作为重点考虑。
供配电系统包括线路分配、开关柜、UPS电源、普通插座和专用插座的布设，以及空调、门禁、视频监控照明等辅助设备的配电系统。
所有设备采用双回路供电，每个机柜均设计两路独立回路。
1.1.1功能要求➢考虑到E地块供电的可靠性，机房供配电系统采用市电供电和UPS相结合的供电方式；➢按照机房工程的求的设备量计算整个机房的市电用电量，由电气施工方提供2路独立回路至机房配电柜，我方负责机房配电柜配出部分，所有机房内设备用电经过机房市电和UPS配电柜之后由机房内部独立控制；➢市电配电柜动力用电（机房空调、照明、新风等需与消防联动的用电设备）总开关安装分励脱扣装置，接收消防控制器的低压信号，在消防报警之后切断动力用电总开关，达到消防的要求；➢机房内安装UPS电源，电池容量配备满载120分钟后备电池；➢机房内提供市电和UPS电，机柜均单独回路供电；➢消防系统由UPS供电；1.1.2设计要点➢配电柜充分考虑市电及UPS的用电负载,及20%-25%的冗余。
➢配电柜主电缆由楼层配电柜引入，动力开关与消防联动。
➢计算机插座回路采用ZR-BVR3*2.5电源线。
➢机房内采用两路市电提供UPS电源，经ATS全自动切换开关，可以做到不断电的情况下自动切换，UPS提供两路16A的电源至机柜下方的接线箱，再连接至机柜内的PDU电源模块。
➢电源插座全部采用专业PDU。
➢配电柜内开关均选用施奈德断路器。
➢UPS输出电源和市电做旁通备份，在UPS全部发生故障的情况下，可通过专业的手动切换开关来完成电源的切换，这种专业切换开关通过机械联动机构，避免市电和UPS电源同时合闸，因频率不同步而造成的险情。
➢机房内考虑空调电源、门禁电源和及其它设备电源。
➢在适当区域布置适量的市电电源点，提供维修及保洁等使用。
➢配电柜配备专业的电量仪，带电流、电压指示。
➢强弱电桥架分开无交叉，桥架管线的通道进出口做到密封、防水、防鼠要求。
1.1.3电源设计分类机房计算机设备包括小型机、PC服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求极高，因此该配电系统按照一级负荷考虑进行设计。
用电设备供电电源均为三相五线制或单相三线制,采用双回路供电，总供电量满足UPS、空调、照明等设备的用电量要求。
用电设备、配电线路装设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以树干式、放射式向用电设备供电；配电系统所用线缆均为阻燃铜芯绝缘护套电力电缆及阻燃铜芯线，敷设镀锌铁线槽、镀锌钢管及金属软管；1.1.4配电系统设计配电间设两路电源进线的总配电柜一台，通过提供UPS的电源和UPS输出电源的再分配至电信网络机房和安保机房。
同时对机房的配电柜提供市电电源。
机房内线缆由配电柜至各工作点线缆，全部布放在静电地板的金属桥架内，分支电线由桥架引出，外套金属软管，直接上到机房机柜上等用电设备上。
机房外通过桥架、镀锌钢管铺设至各工作点预设位置，电线由此引出，外套金属软管接到用电设备上。
1.1.5电力线缆的电磁辐射防护1、天花板采用微孔铝合金天花板；铺设防静电地板,并在地板下作静电接地；机房内地板支撑脚、金属天花、墙面板均做有效的电气连接并分别连接的大厦联合接地汇流排,形成法拉第效应,有效的防止电磁干扰。
2、为了防止机房内电力配线产生电磁干扰，在机房施工中所有路由均穿金属管且保证一定的壁厚，金属管接头采用螺丝接头连接，并拧8个以上丝扣；使用金属软管作为过渡连接时，尽量减少接头（不多于两个），并使接头深度嵌入，这样能够保证所有接头部位形成低阻位，有效减少非连续接头部位产生的漏磁通。
3、机房内所有电缆、电线、信号线全部采用地板下敷设。
4、机房内配线采用辐射放散式配线方式，严禁采用环形配线。
5、交流工作地、安全保护地采用大厦等电位联合接地体，形成良好电气接地网。
6、直流工作地采用机房地坪网格装均压带，保证有效接地电阻小于1欧姆，解决设备外壳静电荷有效泄漏的问题。
7、对动力配电柜（盘、箱）的母线输入端加装防浪涌、防过电压、防细小雷电流避雷器。
1.1.6配电柜及开关的选择配电柜柜体采用国产产品，配电柜所有元器件均采用施奈德系列产品，符合IEC947-2IEC898标准，主开关采用NS系列空气断路器。
分支开关采用Multi9系列断路器，操作寿命均在5万次以上，性能可靠、安全、免维护。
Multi9系列开关采用道轨式安装法，因此分配负载数量多，增容相当方便。
根据要求可提供多种附件紧急停电掣各开关辅助触头（报警、故障、分合指示等）主开关操作方式任选（直接手柄操作，旋转手柄操作，）。
柜体采用全封式结构，玻璃门或普通门防护、防尘、120度倾角防水。
最高保护等级可为IP45符合IEC529 BS5420标准。
操作安全、方便，所有开关都安装在带有开口的防护板后，只有操作手柄及按钮可见。
1.1.7UPS电源的选择根据设备需求分析,我们为世博村E地块的配电系统选用柏克80KVA UPS电源，，后备电池按30分钟考虑。
柏克UPS技术特点:1、逆变器电源装置中逆变器采用原装进口产品，并满足下列要求：✧逆变器采用进口品牌主模块和高可靠性的数字集成电路双CPU SPWM多闭环逆变技术作为功率输出单元和控制单元；✧逆变器要求用一体化隔离式变压器输出纯正弦波、能100%三相不平衡运行；✧逆变器能向任何感性或容性负荷供电；✧逆变器设有滤波器，把总谐波畸变率限制在5%以下；✧逆变器的每逆变桥的桥臂设有保护电路，以防止因过流等损坏逆变桥桥臂固态板；✧逆变器的输入回路和输出回路设有熔断器和断路器等过流保护装置，熔断器须设有熔断指示，以便维修人员进行维修和维护；✧在旁路模式中，它保证为用户提供可靠的电源，具有持久性、可靠性，并且能够完全避免危险的运行状态；✧逆变器具有抗短路能力，集成静态旁路开关和绝缘隔离变压器；✧逆变器参数的选择要根据输出波型来设定。
2、整流器/充电装置电源装置中负责对电池充电的充电器须采用高频程控大功率充电器，并采用一体化设计电流1-100A可设定，同时并满足如下要求：✧整流模块为原装进口产品，可靠性高，所有器件及导线采用无自爆、耐火和阻燃产品。
✧控制电路采用高速CPU控制，数字化程度高，安全可靠。
✧充电器具有对电池充电全智能化自动管理功能，并防止对蓄电池过充的功能；✧充电器具有自诊断功能，能准确判断其故障位置，便于维修。
✧充电装置须有短路、过流等保护功能。
✧所有组成部分均做在同一机柜中，体积小，维护简单。
✧有电池均充和浮充电自动转换功能，电池保护功能好。
✧有电池测试功能，可以测试电池状态，供电情况等。
3、显示装置带有背光大屏幕中文液晶触摸显示屏，人机界面友好，可显示如下内容：单路交流进线三相电源电压、充电电压、充电电流、电池组电压、电池组充放电电流、单个充电模块电压、单个充电模块电流、逆变器输出电压、频率等。
以上测量精度不小于1.0级，电源装置取消常规的测量表，全部通过监控系统液晶显示屏显示。
4、UPS技术参数基本技术参数5、蓄电池选择：蓄电池采用柏克高品质全密封阀控式免维护铅酸胶体蓄电池，。
浮充使用寿命≥10年长寿命系列电池，核对性充放电次数大于600次，并满足事故负荷供电所需时间。
1.2机房空调系统机房中的电子设备在运行中散热量大而且集中，散湿量极小，散热量的95%是显热，热湿比极大。
在这种情况下，空气处理可近似作为一个等湿降温过程。
根据热的传播方式—传导、辐射、对流分析，疏散显热的最有效方式是对流，这就需要大量的冷风将热量带走。
中央空调主要考虑人体对环境的要求，不具备大风量。
因此，中央空调方式就会出现虽然冷量够，但设备热量却散不出去的问题。
集中空调是用风管送风，而非静压风库，送风均匀度较差，所以中央空调不适合在机房使用，一定要考虑机房专用吸顶式的空调机组。
机房精密空调充分考虑了电子设备的特点，在相同制冷量的基础上，加大了风量。
加之下送风利用四面送风的方式，使得送、回风均匀，能够较为迅速、有效地带走机器热量，同时具备分开摆放，按负载量不同摆放，按照冷热气流流动方向摆放。
家用、商用空调、中央空调都没办法保证2℃的温差，而电子设备在温度不稳定的状态下工作，寿命会大大降低。
此外，机房对洁净度亦有严格的要求，这个要求远远高于办公用房。
由于中央空调送风方式的特点决定其不能满足此要求。
而机房专用空调中有中效过滤系统，可随时更换过滤网，方便、省时、经济。
普通舒适性空调机的温、湿度控制精度低、过滤性能较差。
根据各机房的功能需求配置相应的空调及新风系统。
其中计算机网络机房配置机房专用精密空调、采用地板下送风方式，新风机组与消防系统联动1.2.1机房冷负荷计算及选型机房主要的热负荷来源于设备的发热量及维护结构的热负荷。
因此，我们要了解主设备的数量及用电情况以确定精密空调的容量及配置。
但在暂不确定设备数量等情况时，机房热负荷没有条件精确计算，根据以往经验，可根据机房的面积进行测算。
中心机房总面积近850平方米:在此项目的设计中，采用面积计算法，按实际的机房面积计算。
每个平方按照350W进行估算，所以热负荷为：350×850=154700W。
因此若考虑主机房空调系统采用2台60KW和2台40KW柏克精密空调，有20％的余量。
主机房设计为一个独立的新风区，在下送风区的机房内安装一台吸顶式新风处理机。
经现场实地勘察，以上所有空调的室外机均需放置在大楼3楼裙房室外平台的位置。
1.2.2产品功能及主要特点⏹机房专用空调机组的机械性能➢机柜表面喷涂均匀、无破损，机柜颜色要求为灰色；信号灯、开关、测量显示装置布局合理。
➢40KW制冷量的空调室内机的尺寸应不大于：1740mm（长）*850mm （宽）*1950mm（高）。
操作及维修安全、方便。
➢60KW制冷量的空调室内机的尺寸应不大于：1900mm（长）*850mm （宽）*1950mm（高）。
操作及维修安全、方便。
➢结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
➢标牌、标记：应平整清晰。
⏹机房专用空调机组的适应环境➢温度：室内-10℃~ +30℃室外-30℃~ +46℃➢湿度：≤95%RH⏹机房专用空调机组的温度、湿度控制性能➢机房专用空调应能按要求，自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。
➢温度调节范围：+17℃~ +28℃➢温度调节精度：±2℃温度变化率< 5℃/小时➢湿度调节范围：40% ~ 60%RH➢湿度调节精度：±5 %RH⏹机房专用空调机组的机组性能➢机房专用空调机组应选用直接膨胀风冷冷却方式，送回风方式为下送风上回风。
